mysql多版本并发控制（mvcc）
我使用的mysql版本的8.0.19，mysql的innodb引擎是一个多版本并发控制的引擎，它会保存修改的记录的旧版本的信息，来支持事务的特征，比如回滚和一致性，这个特性只在可重复读和读已提交隔离级别起作用。
1、隐藏字段
innodb的引擎会在数据库表中为每一条记录添加三个隐藏的字段。（DB_TRX_ID，DB_ROLL_PTR ，DB_ROW_ID ）
1、占6个字节的字段DB_TRX_ID记录该记录操作时刻的事务ID(更新，删除或者是插入)
2、占7个字节的字段DB_ROLL_PTR 是回滚的指针，指向undo log。用于回滚到上一次的修改位置。
3、占6字节的字段DB_ROW_ID 是自增的ID，这个不是必须的，如果你指定了主键，这个字段就没有，如果没有指定，在生成聚集索引的时候，会要用到这个字段，就会自动加这个隐藏列。
同时每一条记录的都有一个标记位，用于标记这条记录是否被删除了。
创建两个表，一个是有主键的animals1，一个是没有主键的pet。
CREATE TABLE `animals1` (
`id` bigint NOT NULL COMMENT '动物ID',
`name` char(30) CHARACTER SET utf8mb4 COLLATE utf8mb4_0900_ai_ci NOT NULL COMMENT '动物名称',
`age` int NOT NULL COMMENT '年龄',
PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci COMMENT='动物表'
CREATE TABLE `pet` (
`name` varchar(20) DEFAULT NULL,
`owner` varchar(20) DEFAULT NULL,
`species` varchar(20) DEFAULT NULL,
`sex` char(1) DEFAULT NULL,
`birth` date DEFAULT NULL,
`death` date DEFAULT NULL
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci
如果要查看这个表结构的隐藏列的话，需要使用 SHOW EXTENDED COLUMNs 命令

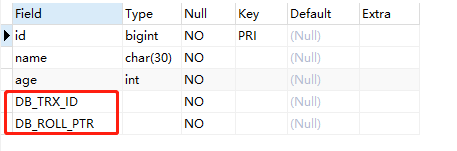

SHOW EXTENDED COLUMNs from animals1
可以发现，这个表里面增加了两个隐藏字段：DB_TRX_ID，DB_ROLL_PTR ，因为它自身有个主键，所以就没有DB_ROW_ID 这个字段。

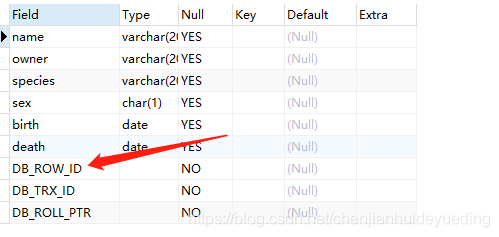

SHOW EXTENDED COLUMNs from pet
可以发现，这个除了DB_TRX_ID，DB_ROLL_PTR 这两个隐藏字段外，因为本身没有指定主键，所以
就加了DB_ROW_ID 这个隐藏列。注意DB_TRX_ID这个id是全局递增的。
2、undo log
undo log分成两种，一种是insert的undo log，一种是update的undo log，这里的update是包含delete的。insert的undo log。insert undo log仅仅是在事务回滚的时候才用到，只要事务一提交，就会被删除。update undo log除了用于事务回滚之外还用在一致性读的场景，它仅仅在没有事务的场景下才会被删除。
2.1、可重复读
在读取数据库的记录的时候，会使用read view快照来过滤需要返回的数据。
2.11 read view的结构（截取了部分源码）：
/** The read should not see any transaction with trx id >= this
value. In other words, this is the "high water mark". */
trx_id_t m_low_limit_id;
/** The read should see all trx ids which are strictly
smaller (<) than this value. In other words, this is the
low water mark". */
trx_id_t m_up_limit_id;
/** trx id of creating transaction, set to TRX_ID_MAX for free
views. */
trx_id_t m_creator_trx_id;
/** Set of RW transactions that was active when this snapshot
was taken */
ids_t m_ids;
/** The view does not need to see the undo logs for transactions
whose transaction number is strictly smaller (<) than this value:
they can be removed in purge if not needed by other views */
trx_id_t m_low_limit_no;
/** AC-NL-RO transaction view that has been "closed". */
bool m_closed;
...
2.12、是否允许看见记录的源码：
{
ut_ad(id > 0);
// 如果记录的事务ID比m_up_limit_id小，或者等于m_creator_trx_id，可以看见
if (id < m_up_limit_id || id == m_creator_trx_id) {
return(true);
}
check_trx_id_sanity(id, name);
// 如果记录的事务ID大于等于m_low_limit_id，不可以看见。
if (id >= m_low_limit_id) {
return(false);
} else if (m_ids.empty()) {
// 这个就表示获取记录的事务ID不在m_ids集合中。
return(true);
}
const ids_t::value_type* p = m_ids.data();
// 如果记录在活跃Id m_ids集合中，那么不可见。
return(!std::binary_search(p, p + m_ids.size(), id));
}
m_low_limit_id： 高水位线，取值未下一个待分配的事务ID，当事务ID大于等于这个值的时候，表示再创建该read view时，对应的事务ID还有被分配，所以当前read view对于该记录不可见。
m_up_limit_id： 低水位线，当事务ID小于这个值的时候，表示在创建该read view前，记录的事务已经提交，该记录可见，取值为还没提交的事务ID中最小的一个。
m_creator_trx_id： 当前session的对应的事务ID，如果当前记录的事务id和这个一样，可以看见。
m_ids： 当read view快照生成的那一刻，活跃的事务ID，就是还没有提交的事务ID
m_low_limit_no: 当事务小于这个值的时候，这些undo logs可以通过purge操作移除。
m_closed： 当前read view是否关闭了。
2.23、实际例子
2.231、开一个session A
begin;
insert into animals1(id, name, age) values(1,"jeffchan",26);
// 当前系统分配的事务id
SELECT TRX_ID FROM INFORMATION_SCHEMA.INNODB_TRX WHERE TRX_MYSQL_THREAD_ID = CONNECTION_ID();

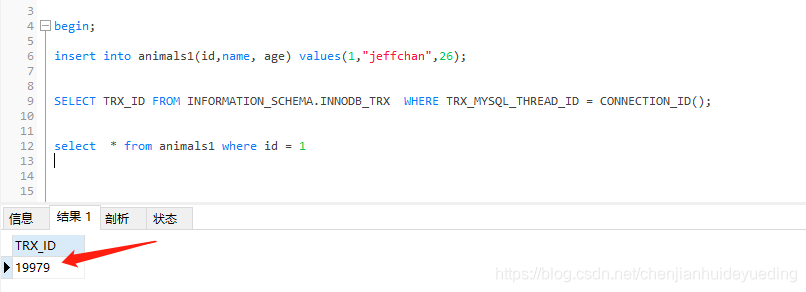

上述中 可以查看到事务的id=19979
2.232、再开一个session B
begin;
insert into animals1(id,name, age) values(2,"jeffchan",26);
SELECT TRX_ID FROM INFORMATION_SCHEMA.INNODB_TRX WHERE TRX_MYSQL_THREAD_ID = CONNECTION_ID();
此时查看到对应的事务ID为：id=19979

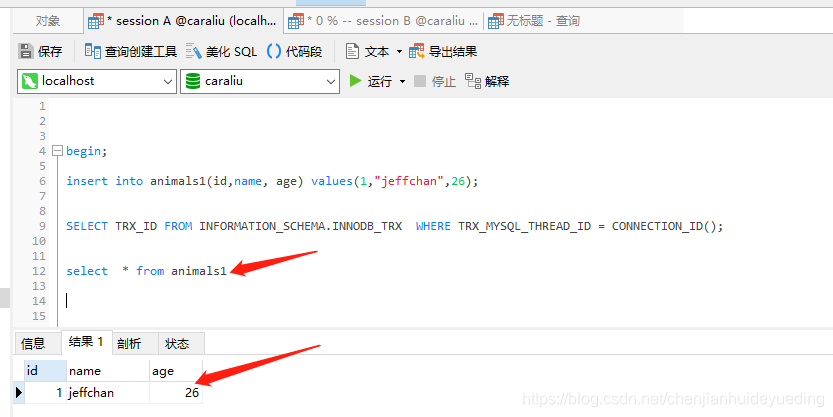

此时对于session A如果执行查询语句：select * from animals1 、
同样的session B也只能查看到自己的那一条id=2的记录。
这里互相能看见自己插入的记录，是因为上述的源码中：id == m_creator_trx_id条件，起作用了。
现在将上述的两个session 都执行commit。那么两个终端查看的记录都一样了。

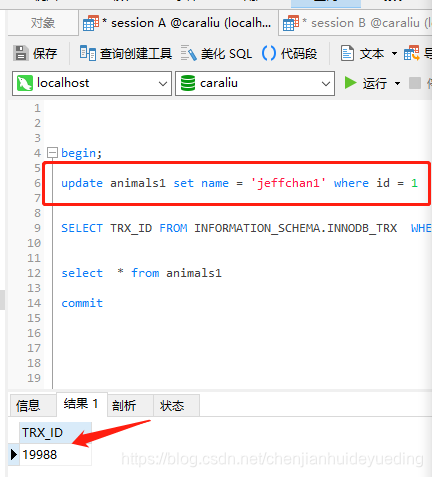

在session A中开启事务，然后修改id=1的记录的name为jeffchan1

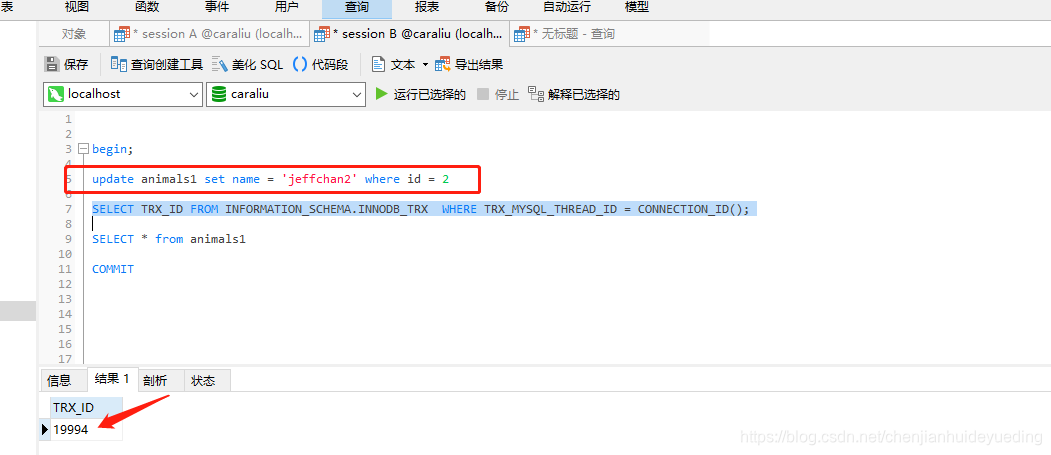

在session B中开启事务，然后修改id=2的记录的name为jeffchan2
此时的undo log链为：
| id | name | age | DB_TRX_ID | DB_ROLL_PTR | (不存在的列，表示地址) |
|---|---|---|---|---|---|
| 1 | jeffchan1 | 26 | 19988 | 2 | 1 |
| 1 | jeffchan | 26 | 19979 | null | 2 |
| id | name | age | DB_TRX_ID | DB_ROLL_PTR | (不存在的列，表示地址) |
|---|---|---|---|---|---|
| 2 | jeffchan2 | 26 | 19994 | 4 | 3 |
| 2 | jeffchan | 26 | 19980 | null | 4 |

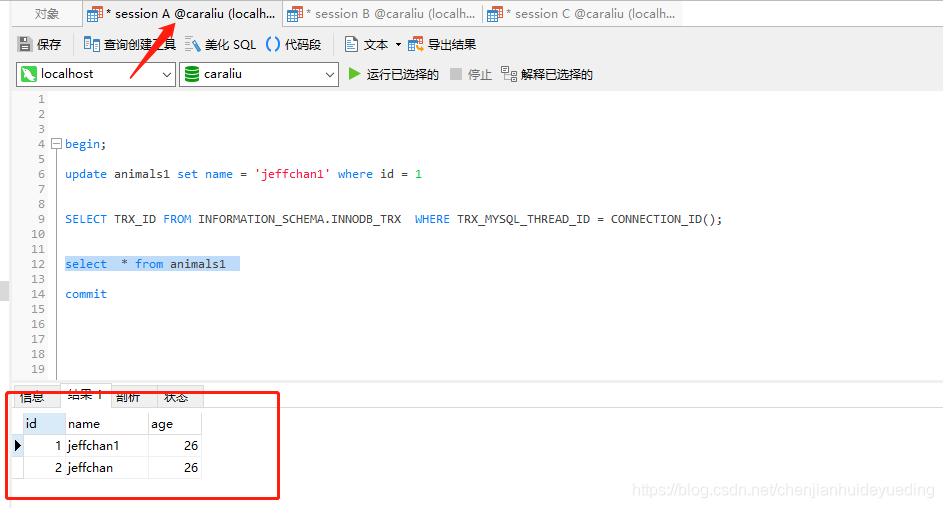

1、此时对于session A 来说：如果它执行select操作，会生成一个read view（我这里是假设就只有我手动的这些数据库操作）：
m_low_limit_id=19995
m_up_limit_id=19988
m_creator_trx_id=19988
m_ids: [19988, 19994]
然后开始从上到下匹配： 对于id=1的记录，发现：DB_TRX_ID（19988）= m_creator_trx_id，那么返回第一条，对于id=2的记录：DB_TRX_ID （19994）在m_ids中，所以返回不可见。然后再对比第二条记录：
DB_TRX_ID(19980) < m_up_limit_id(19994)，返回可见，所以返回结果如下：

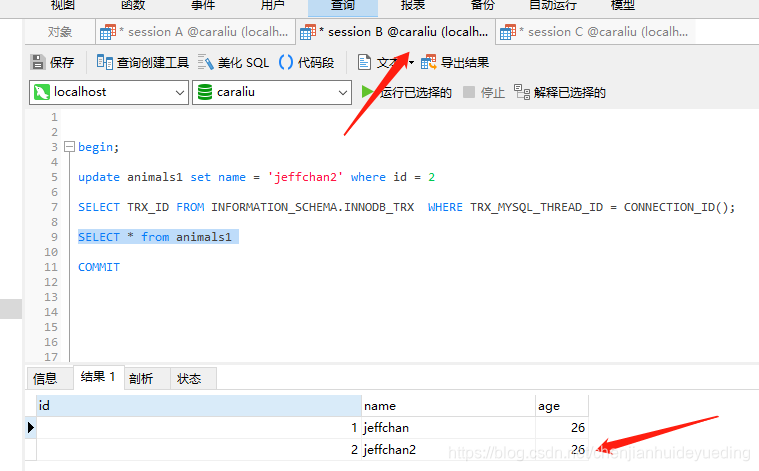

2、此时对于session B 来说：如果它执行select操作，会生成一个read view（我这里是假设就只有我手动的这些数据库操作）：
m_low_limit_id=19995
m_up_limit_id=19988
m_creator_trx_id=19994
m_ids: [19988, 19994]
然后开始从上到下匹配： 对于id=1的记录，发现：DB_TRX_ID（19988）在m_ids中，所以不可见，然后继续往下查找：DB_TRX_ID （19979） < m_up_limit_id (19988)，可见，直接返回。
对于id=2的记录：DB_TRX_ID （19994）= m_creator_trx_id（19994），直接返回。

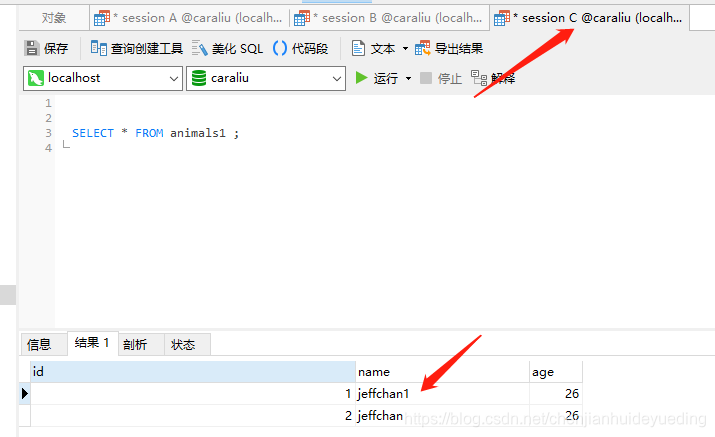

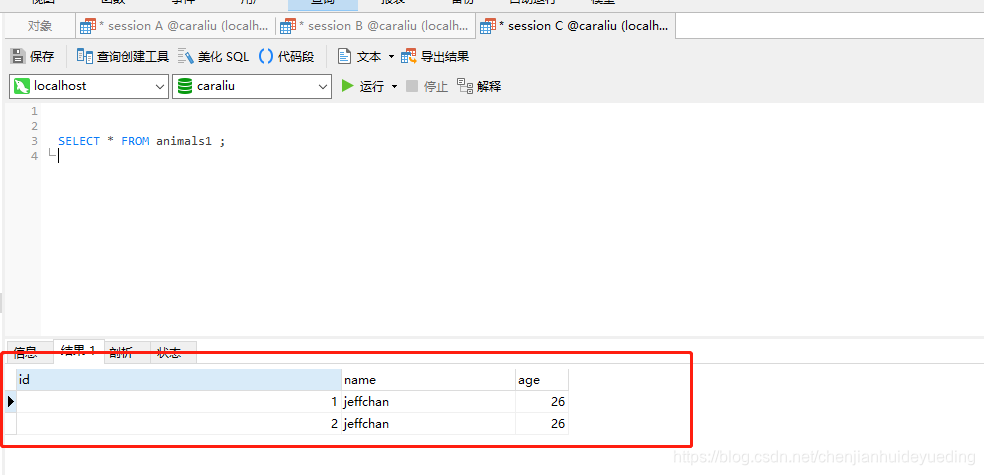

3、开一个session C: 如果它执行select操作，会生成一个read view（我这里是假设就只有我手动的这些数据库操作）：
m_low_limit_id=19995
m_up_limit_id=19988
m_creator_trx_id （这个值肯定不是19994或者19988）
m_ids: [19988, 19994]
然后开始从上到下匹配： 对于id=1的记录，发现：DB_TRX_ID（19988）在m_ids中，所以不可见，然后继续往下查找：DB_TRX_ID （19979） < m_up_limit_id (19988)，可见，直接返回。
对于id=2的记录：DB_TRX_ID （19994）在m_ids中，不可见，继续往下查找：发现DB_TRX_ID（19980）< m_up_limit_id=19988，可见，直接返回。
4、此时提交session A的代码。但是因为这里的隔离是可重复读，所以read view 还是原来的那个read view，所以看到的记录是一样的，并不会改变。
5、此时的session C的记录会变，因为是开启一个新的事务，那么此时的read view为：
m_low_limit_id=19995
m_up_limit_id=19988
m_creator_trx_id （这个值肯定不是19994或者19988）
m_ids: [19994]
然后开始从上到下匹配： 对于id=1的记录，发现：DB_TRX_ID（19988）不在m_ids中，所以可见返回；
对于id=2的记录：DB_TRX_ID （19994）>= m_low_limit_id=19994，不可见，继续往下查找：发现DB_TRX_ID（19980）< m_up_limit_id=19988，可见，直接返回。
2.24、未解决的问题
mvcc在可重复读中，还是不可以解决幻读的问题，就是更新操作时候，会更新的其他事务已经提交的记录，不管其他事务是否先于当前事务还是晚于当前事务。查看的记录时，是否查看得到是根据版本号和对应的快照read view来决定的，但是事务里的更新不一样，它更新的是实际的记录，所以，比如你在一个事务里执行全局的update操作，此时你查看可能只有三条记录，但是你修改时，可能其他事务已经提交了一条记录，此时你修改的话，会修改到那条提交的记录，此时你的undo log中，会多出一条别的事务提交的记录，同时对应的事务ID是你当前的事务ID，此时你在当前事务再去select的话，你发现多一条记录。
同样的将隔离级别改成可重复读。
可以发现只有三条记录，此时开启一个新的session，插入一条记录，然后提交。
insert into animals1(id, name , age) values (4, ‘jeffchan4’, 26)

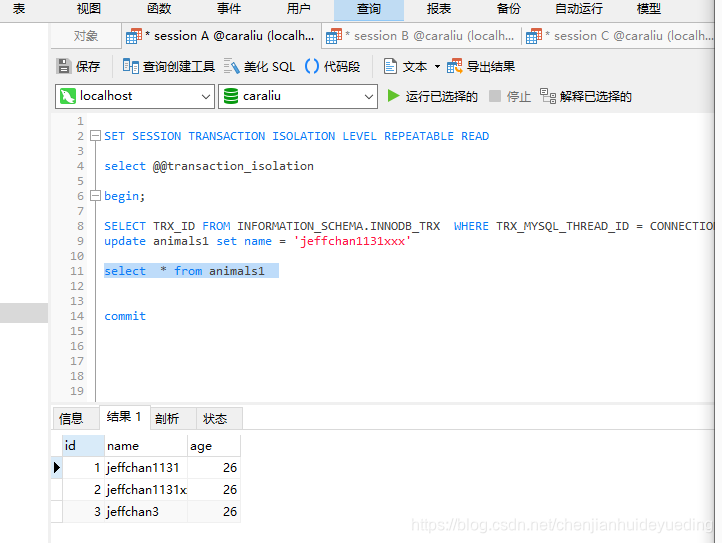

此时在一开始的session中，全局修改记录，将年龄修改成25岁。

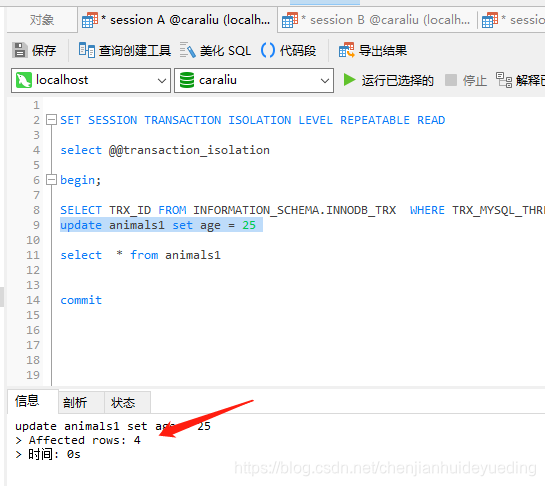

此时发现有提示有4条记录被修改：

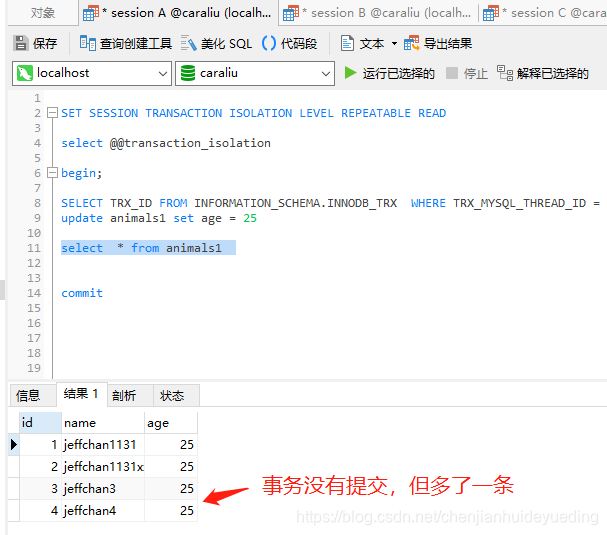

你此时一查，发现奇怪的多了一条记录（注意哦，我此时还没有提交事务哦，所以同一个事务中，还是出现了多次读不一致的情况）。
2.2、读已提交
对于这个隔离基本，不同的是，每次select的时候，都会生成一个新的read view的，所以在同一个事务中，会出现同一条记录，查询多次，结果会变化的结果。
首先要修改mysql的隔离级别：设置全局的事务隔离级别。
SET global TRANSACTION ISOLATION LEVEL Read committed;
（这个只对新启的session才起作用。参数可以为：Read uncommitted，Read committed，Repeatable，Serializable）
如果不想启用新的session, 也可以通过修改每个session的事务隔离级别。
SET SESSION TRANSACTION ISOLATION LEVEL Read COMMITTED
设置完后，需要查看下是否设置成功：select @@transaction_isolation
这个级别的记录查看是一样的，只不过不同的是，在读已提交级别，每次查询的时候，都会生成一个read view，所以对于已经提交的记录，在同一个事务中可以被查到。
还是一样，session A修改id = 1的记录，不提交先，然后session B修改id=2的记录，然后查看记录发现：可以看到自身修改的记录。但是session A的修改，还是看不到，此时需要将session A提交，然后在没有提交事务的session B中执行: SELECT * from animals1 ,发现可以看到session A中的修改。
2.3、读未提交和串行化
2.3.1、读未提交
对于读未提交，不需要用到mvcc，因为它每次都是读取最新的一条记录，并不会去关心版本号。具体的实验，也是一样的，修改事务的隔离级别，然后开启不同的session,在事务里看能否看到其他session还没有提交的修改。
SET SESSION TRANSACTION ISOLATION LEVEL Read UNCOMMITTED
select @@transaction_isolation 要确保隔离级别设置成功。
2.31、串行化
对于串行化，不需要用到mvcc，一般不会使用，因为太消耗性能，注意这里的维度也是针对行级的维度。
SET SESSION TRANSACTION ISOLATION LEVEL SERIALIZABLE
同样需要查看是否设置隔离级别成功与否才进行实验。select @@transaction_isolation
这个隔离级别的记录，如果各种事务都是查询，那么可以查看，不会阻塞。
但是只要有一个事务里，先执行了更新操作，在没有提交之前，其他事务连查看对应更新的记录都会阻塞。
如果一个事务先执行了查询操作且事务没有提交的话，其他事务不能执行更新被查看了的行记录。
select @@transaction_isolation 要确保隔离级别设置成功。
2.31、串行化
对于串行化，不需要用到mvcc，一般不会使用，因为太消耗性能，注意这里的维度也是针对行级的维度。
SET SESSION TRANSACTION ISOLATION LEVEL SERIALIZABLE
同样需要查看是否设置隔离级别成功与否才进行实验。select @@transaction_isolation
这个隔离级别的记录，如果各种事务都是查询，那么可以查看，不会阻塞。
但是只要有一个事务里，先执行了更新操作，在没有提交之前，其他事务连查看对应更新的记录都会阻塞。
如果一个事务先执行了查询操作且事务没有提交的话，其他事务不能执行更新被查看了的行记录。
