本文详细介绍了Redis中的五大数据结构：String、List、Set、Sorted Set和Hash，包括它们的底层实现、优缺点及使用场景。字符串类型支持存储二进制数据，列表和集合支持有序和无序的字符串元素，有序集合则根据分数排序，哈希存储键值对。Redis为这些数据结构使用了多种编码方式，如IntSet、ZipList、ListPack、HashTable和SkipList，以优化内存管理和查询效率。文章还探讨了Redis 6.0及7.0版本对数据结构的改进，如ListPack替代ZipList和SDS结构的优化。

一、Redis简介

Redis（Remote Dictionary Server ），即远程字典服务，是一个开源的使用ANSI C语言编写、支持网络、可基于内存亦可持久化的日志型、Key-Value数据库，并提供多种语言的API，目前最新版本7.0。Redis提供了五种不同的数据结构来存储数据，分别是字符串（String）、列表（List）、集合（Set）、有序集合（Sorted Set）和哈希（Hash）。

字符串（String）：字符串是最基本的数据类型，可以存储任何类型的字符串，包括二进制、序列化的对象等。
列表（List）：列表是一个双向链表，支持从两端进行push和pop操作，内部是按照插入顺序排序的。
集合（Set）：集合是一个无序的、不允许有重复成员的字符串集合。
有序集合（Sorted Set）：有序集合是一个不允许有重复成员的字符串集合。不同的是每个成员都会关联一个分数(score)，根据分数对成员进行从小到大的排序。
哈希（Hash）：哈希是一个键值对集合，适合存储小型的数据表。

二、Redis底层结构

Redis的数据结构有字符串、双端链表、字典、压缩列表、整数集合等，但是Redis为了加快读写速度，并没有直接使用这些数据结构，而是在此基础上又包装了一层称之为RedisObject，RedisObject 有五种对象：字符串（String）、列表（List）、集合（Set）、有序集合（Sorted Set）和哈希（Hash）。

①Redis内部统一实现 RedisObject有啥优点

简化数据结构：RedisObject是Redis数据库的基本构建块，它将不同类型的值（字符串、列表、集合等）封装为一个统一的对象结构，简化了数据结构的设计。
内存管理：RedisObject通过引用计数和内存回收机制管理内存，避免了额外的内存分配和释放开销。
快速访问：通过使用RedisObject，Redis可以快速直接访问和操作不同类型的数据，提高了数据访问的效率。
兼容性：RedisObject允许Redis支持不同的数据类型，并提供了一种在不同数据类型之间转换的机制。
灵活性：RedisObject允许开发者根据需要扩展Redis的数据类型，以支持新的应用场景。

②RedisObject底层设计

typedef struct redisObject {
    // 类型
    unsigned type:4个bit;
    // 编码
    unsigned encoding:4个bit;
    // 对象最后一次被访问的时间
unsigned lru:REDIS_LRU_BITS; /* LRU_BITS为24bit*/
//引用计数
    int refcount;4个字节
    // 指向实际值的指针
    void *ptr;8个字节
} robj;

下面分别解释一下各个字段的含义：

Ⅰ、type 记录了对象的类型占4个bit位，目前Redis支持的对象类型如下：

类型常量	常量对应的对象类型
OBJ_STRING	字符串（String）
OBJ_LIST	列表（List）
OBJ_SET	集合（Set）
OBJ_ZSET	有序集合（Sorted Set）
OBJ_HASH	哈希（Hash）

Ⅱ、ptr 指向对象的底层实现数据结构，即为具体对象值，占8个字节，这个后面会具体分析。

Ⅲ、encoding表示 ptr 指向的具体数据结构的编码方式，占4个bit位。Redis支持的编码如下:

编码常量	编码所对应的底展数据结构
OBJ_ENCODING_INT	long 类型的整数
OBJ_ENCODING_EMBSTR	embstr编码的简单动态字符串
OBJ_ENCODING_RAW	简单动态字符申
OBJ_ENCODING_HT	字典
OBJ_ENCODING_LINKEDLIST	双端链表，Redis3.2之前使用
OBJ_ENCODING_ZIPLIST	压缩列表
OBJ_ENCODING_QUICKLIST	双端链表与压缩列表结合，Redis3.2之后使用
OBJ_ENCODING_INTSET	整数集合
OBJ_ENCODING_SKIPLIST	跳跃表
OBJ_ENCODING_ZIPMAP	压缩Map,Redis2.6之前使用
OBJ_ENCODING_STREAM	Stream流

上面提到的type 用于标识 String、Hash、List、Set、Sorted Set五种数据类型、encoding 用于标识底层数据结构。通过这两个字段的组合，同一种数据类型也有多种实现方式，一个完整的映射关系如下表：

类型type	编码encoding	描述
OBJ_STRING	OBJ_ENCODING_INT	整数实现字符串对象
OBJ_STRING	OBJ_ENCODING_EMBSTR	embstr编码实现字符串对象
OBJ_STRING	OBJ_ENCODING_RAW	sds实现字符串对象
OBJ_LIST	OBJ_ENCODING_LINKEDLIST	双端链表实现列表对象
OBJ_LIST	OBJ_ENCODING_ZIPLIST	压缩链表实现列表对象
OBJ_LIST	OBJ_ENCODING_QUICKLIST	双端链表+压缩链表相结合
OBJ_LIST	OBJ_ENCODING_LISTPACK	紧凑链表取代了压缩链表
OBJ_SET	OBJ_ENCODING_INTSET	整数集合实现集合对象
OBJ_SET	OBJ_ENCODING_HT	字典实现集合对象
OBJ_ZSET	OBJ_ENCODING_ZIPLIST	压缩链表实现有序集合对象
OBJ_ZSET	OBJ_ENCODING_SKIPLIST	跳跃表实现有序集合对象
OBJ_HASH	OBJ_ENCODING_ZIPLIST	压缩表实现Hash对象
OBJ_HASH	OBJ_ENCODING_HT	字典实现Hash对象

Ⅳ、lru：表示该对象最后一次被访问的时间，其占用24个bit位。便于判断空闲时间太久的key。
Ⅴ、refcount 表示引用计数，占四个字节，由于 C 语言并不具备内存回收功能，Redis 在自己的对象系统中添加了这个属性，当一个对象的引用计数为0时，则表示该对象已经不被任何对象引用，则可以进行垃圾回收了。

三、字符串（String）

String是Redis中最常见的数据存储类型，它存储的是二进制安全数据，可以是数字、字符串或二进制数据。由于 Redis 的字符串是二进制安全的，因此可以用来存储图片、视频等二进制数据。其基本编码方式是有OBJ_ENCODING_INT、OBJ_ENCODING_EMBSTR、OBJ_ENCODING_RAW基于简单动态字符串SDS（simple dynamic string）实现，存储上限为512MB。如果存储的SDS长度小于44字节，则会采用EMBSTR编码，此时RedisObject与SDS是一段连续空间，申请内存时只需要调用一次内存分配函数，效率更高。

①使用场景

对象存储，存储图片、视频等二进制数据；
缓存数据，提高访问速度和降低数据库压力。
计数器，利用 incr 和 decr 命令实现原子性的加减操作。
分布式锁，利用 setnx 命令实现互斥访问。
限流，利用 expire 命令实现时间窗口内的访问控制。

②SDS结构

Redis的String类型的实际储存结构都是简单动态字符串SDS(Simple Dynamic Strings)，OBJ_ENCODING_INT、OBJ_ENCODING_EMBSTR、OBJ_ENCODING_RAW三种编码方式只是负责储存元数据（字符长度、SDS指针等）

SDS包含3种编码类型

OBJ_ENCODING_EMBSTR：占用64Bytes的空间，存储44Bytes的数据
OBJ_ENCODING_RAW：存储大于44Bytes的数据
OBJ_ENCODING_INT：存储整数类型

Redis 6.0版本相比Redis 5.0版本在SDS底层数据结构上进行了一些改进和优化。Redis 6.0中的SDS仍然包含三个成员变量len、free和buf，但是buf不再是一个字符数组，而是一个unsigned char类型的数组。此外，在Redis 6.0中新增了四个SDS类：sdsHdr5、sdsHdr8、sdsHdr16和sdsHdr32。这四个类分别代表SDS字符串的头部数据结构，用于存储SDS字符串的长度和空闲空间，以及标记SDS字符串的类型。

Redis 6.0版本中的这些改进和优化可以提高SDS的效率和灵活性。通过使用unsigned char类型的数组来存储SDS字符串，可以更好地处理二进制数据和字符编码。而新增的四个SDS类可以更灵活地处理不同长度的SDS字符串，减少内存浪费。此外，为了提高效率，Redis 6.0版本中还对SDS的内存管理进行了优化，避免了频繁的内存分配和释放操作。

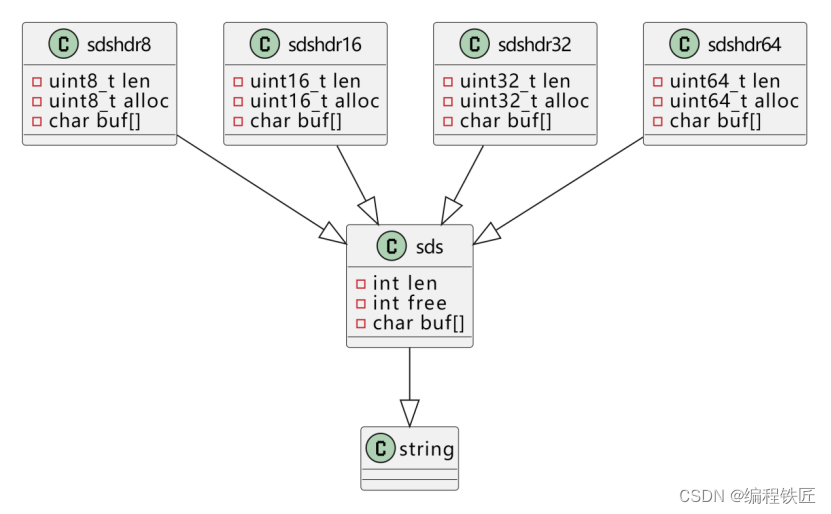

SDS类对象

typedef struct sdshdr {
//buf已保存的字符串字节数，不包含结束标示
uint32_t len;
//buf申请的总的字节数，不包含结束标示
uint32_t alloc;
//不同SDS的头类型，用来控制SDS的头大小
unsigned char flags;
//用于存储字符串数据
char buf[];
};

SDS_TYPE_5：这个比较特殊，注释上说未被使用。
SDS_TYPE_8: 当len 小于 1 << 8，也就是小于256时，变量len和alloc用uint8类型。
SDS_TYPE_16: 当len 小于 1 << 16，也就是小于65536时，变量len和alloc用uint16类型。
SDS_TYPE_32: 当len 小于 1 << 32，也就是小于4294967296时，变量len和alloc用uint32类型。
SDS_TYPE_64: 当len 大于等于 1 << 32，也就是大于等于4294967296时，变量len和alloc用uint64类型。

③EMBSTR底层数据结构

当String的长度小于等于44字节时(旧版本39)，Redis使用EMBSTR储存，此时RedisObject与SDS是一段连续空间，申请内存时只需要调用一次内存分配函数。

QA：为啥Redis底层使用44字节作为限制编码方式呢？

对于RedisObject包装的统一对象结构大小是16字节，SDS对象头是3字节，字符串大小是44字节，对象尾是1字节，加起来是64字节，而Redis默认使用jemalloc而不是glibc的malloc内存分配算法，这种算法是2的幂次方去分配内存的，所以44字节正好符合Redis内存分配大小，避免了内存碎片的产生。

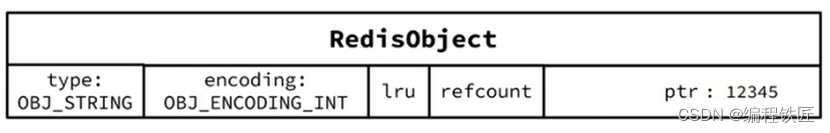

④INT底层数据结构

当String存储的字符串是整数值，并且大小在LONG MAX范围内，则会采用INT编码: 直接将数据保存在RedisObject的ptr指针位置(刚好8字节)，不再需要SDS了。

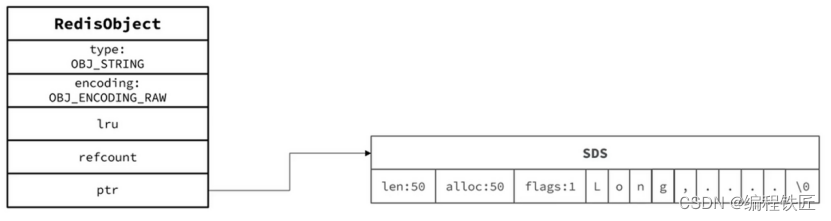

⑤RAW底层数据结构

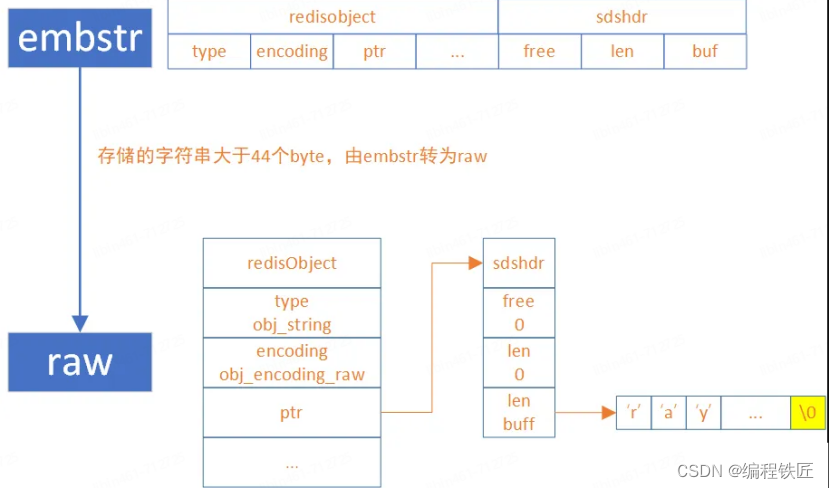

当String的长度大于44字节时，Redis使用RAW储存，此时RedisObject与SDS是两端内存，需要分配2次内存，性能较差，其中最大存储上限是512MB。

注：一旦转为RAW，就算进行删减操作使字节小于44字节，也不会再转回EMBSTR。

四、列表（List）

列表是一种基于字符串的线性表数据结构，可以存储多个有序的字符串元素。列表适用于需要按照插入顺序排序的数据。从一开始早期版本使用 LinkedList（双端列表）和 ZipList（压缩列表）作为 List 的底层实现，到 Redis 3.2 引入了由 LinkedList + ZipList 组成的 QuickList，再到 7.0 版本的时候使用 ListPack 取代 ZipList。

①使用场景

Redis List用来创建消息队列。生产者可以使用LPUSH将任务推入列表，消费者可以使用BRPOP或BLPOP取出任务进行处理。
Redis List来记录用户的行为，比如浏览历史、消息通知等。通过LPUSH将动作推入列表，通过LRANGE获取用户的动作记录。
Redis List用来实现高效的分页。
Redis List用来实现有序的排行榜，通过ZRANGE获取排行榜。
Redis List用来实现时间轴功能。比如微博应用中用户发表一条微博就会被添加到自己的时间轴上，这个功能可以通过将每个用户的时间轴作为一个List来实现。
Redis List用来延迟任务队列

②LINKEDLIST底层数据结构

LinkedList是一个双向链表，链表中每个节点都会存储指向上一个节点和指向下一个节点的指针。LinkedList因为每个节点的空间是不连续的，遍历的效率低下，同时当存储数据很小的情况下，指针占用的空间会超过数据占用的空间，因此可能会造成过多的空间碎片。

当列表对象满足以下两个条件的时候，List 将使用 ZipList 存储，否则使用 LinkedList。

List 的每个元素的占用的字节小于 64 字节。
List 的元素数量小于 512 个。

Ⅰ、LINKEDLIST类对象

typedef struct list {
// 头指针
listNode *head;
// 尾指针
listNode *tail;
// 节点值的复制函数
void *(*dup)(void *ptr);
// 节点值释放函数
void (*free)(void *ptr);
// 节点值比对是否相等
int (*match)(void *ptr, void *key);
// 链表的节点数量    unsigned long len;
} list;

head指向链表的头节点
tail指向链表的尾节点
len表示这个链表共有多少个节点，这样就可以在O(1)的时间复杂度内获得链表的长度
dup函数，用于链表转移复制时对节点value拷贝的一个实现，一般情况下使用等号足以，但在某些特殊情况下可能会用到节点转移函数，默认可以给这个函数赋值NULL，即表示使用等号进行节点转移
free函数，用于释放一个节点所占用的内存空间，默认赋值NULL的话，可使用Redis自带的zfree()函数进行内存空间释放
match函数，用来比较两个链表节点的value值是否相等，相等返回1，不等返回0

Ⅱ、LINKEDLIST中链表中每个节点类对象

typedef struct listNode {

// 前驱节点
struct listNode *prev;

// 后驱节点
struct listNode *next;

// 指向节点的值
 void *value;

} listNode;

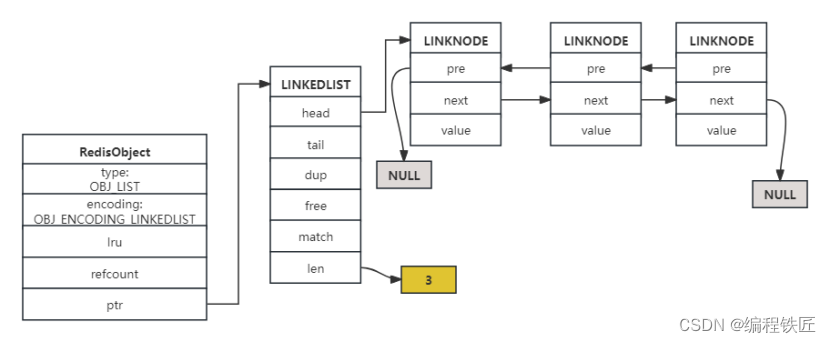

Ⅲ、LINKEDLIST底层数据结构

③ZIPLIST底层数据结构

ZipList是经过特殊编码的双向链接列表，对于上面提到的LinkedList链表结构，由于内存中不是连续的，LinkedList多使用指针导致浪费内存空间、内存使用率都较低。为了解决这个问题，引入了 ZipList这种数据结构。 ZipList是一种有顺序、内存连续的数据结构。具备节省内存空间、提升内存使用率，适用于元素数量少且长度比较小的场景。在Redis 7.0版本之前是List、Hash、ZSet底层实现之一，但是自身也存在其他问题，因此在 Redis 7.0后被ListPack完全替换。

Ⅰ、ZIPLIST类对象

typedef struct ziplist{
     /*ziplist分配的内存大小*/
     uint32_t zlbytes;
     /*达到尾部的偏移量 */
     uint32_t zltail;
     /*存储元素实体个数*/
     uint16_t zllen;
     /*存储内容实体元素*/
     unsigned char* content[];
     /*尾部标识*/
     unsigned char zlend;
}ziplist;

zlbytes：压缩列表的字节长度。
zltail：压缩列表尾元素相对于压缩列表起始地址的偏移量（目的是为了直接定位到尾节点，方便反向查询）。
zllen：压缩列表的元素个数。
entry：各个节点数据。
zlend：压缩列表的结尾，占一个字节，一直是0xFF（255）。

Ⅱ、ZIPLIST中节点(entry)类对象

typedef struct ziplistEntry {
    unsigned int pre_entry_len; // 前一个entry的长度编码大小
unsigned char encoding; // 节点编码方式
    unsigned char *content; // 指向当前entry数据的指针(节点的起始指针)
} ziplistEntry;

pre_entry_length: 记录了前一个节点的长度，通过这个值，可以进行指针计算，从而跳转到上一个节点。
根据编码方式的不同， pre_entry_length 域可能占用 1 字节或者 5 字节：1 字节：如果前一节点的长度小于 254 字节，便使用一个字节保存它的值。5 字节：如果前一节点的长度大于等于 254 字节，那么将第 1 个字节的值设为 254 ，然后用接下来的 4 个字节保存实际长度。
encoding表示编码类型

字符串类型: 字符串类型有1、2、5三种编码长度，前两位表示编码类型，剩余位表示字符串长度。

00|aaaaaa：存储长度小于等于63byte的字符串。

01|aaaaaa bbbbbbbb：存储长度小于等于16383byte的字符串。

10|...... bbbbbbbb cccccccc dddddddd eeeeeeee：存储长度小于等于4294967295byte的字符串，'.'固定为0。

整数类型：整数类型的编码长度统一位1字节。

1100 0000：表示16位有符号整数，content占用2byte。

1101 0000：表示32位有符号整数，content占用4byte。

1110 0000：表示64位有符号整数，content占用8byte。

1111 0000：表示24位有符号整数，content占用3byte。

1111 1110：表示8位有符号整数，content占用1byte。

1111 0001 - 1111 1101：没有content部分，依次表示整数0-12。

content: 保存当前entry节点数据，可以是字符串或整数。

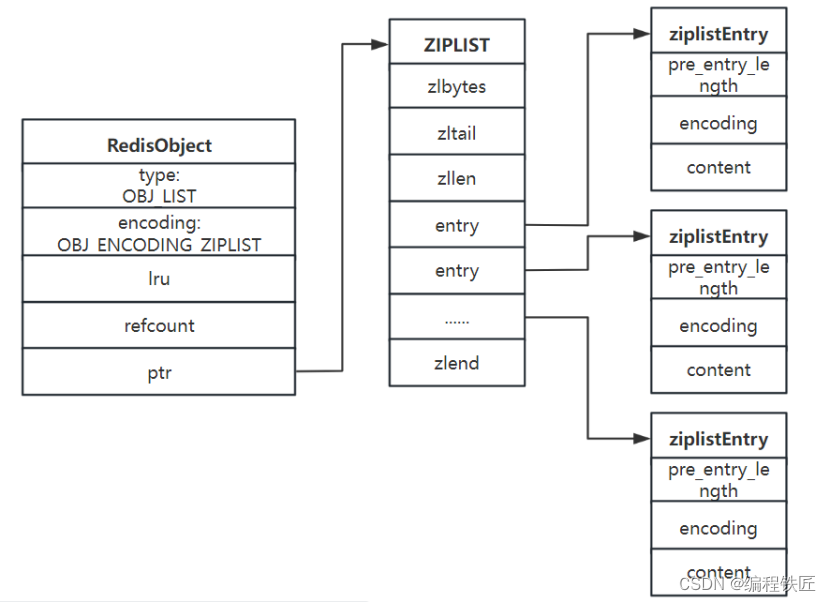

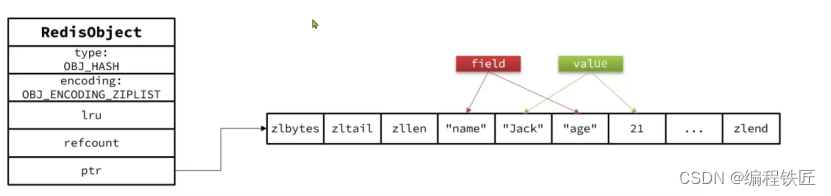

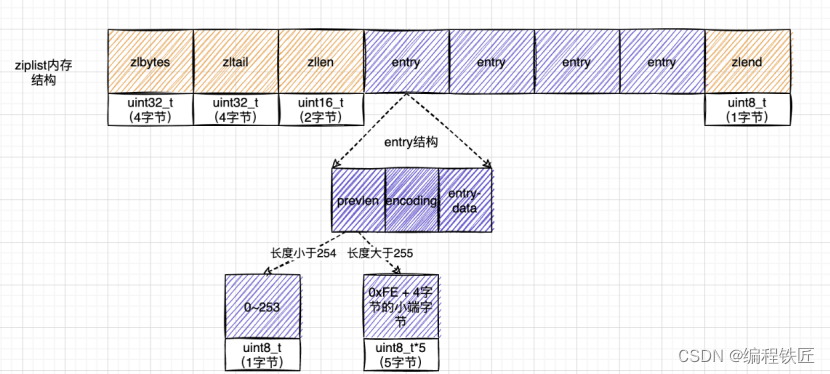

Ⅲ、ZIPLIST底层数据结构

Ⅳ、ZIPLIST数据结构存在问题

查询效率

数据过多，导致链表过长，可能影响查询性能

内存重分配&&连锁更新

ZipList 在更新或者新增时候，如空间不够则需要对整个列表进行重新分配。当新插入的元素较大时，可能会导致后续元素的prevlen 占用空间都发生变化，从而引起「连锁更新」问题，导致每个元素的空间都要重新分配，造成访问压缩列表性能的下降。

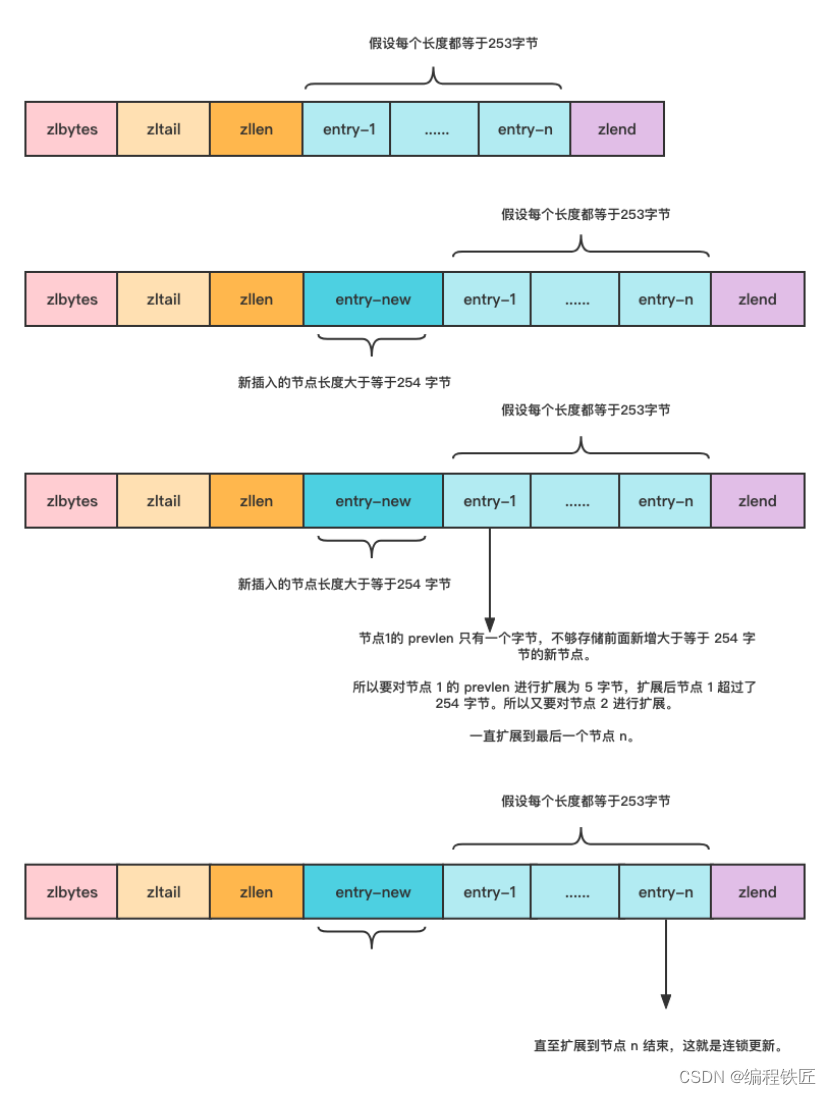

假设有这样的一个ZipList，每个节点都是等于253字节的。新增了一个大于等于254字节的新节点，由于之前的节点prevlen长度是1个字节。为了要记录新增节点的长度所以需要对节点1进行扩展，由于节点1本身就是253字节，再加上扩展为5字节的pervlen则长度超过了254字节，这时候下一个节点又要进行扩展了。

如下图:

④QUICKLIST底层数据结构

QuickList 是 Redis 3.2 以后针对链表和压缩列表进行改造的一种数据结构，是 ZipList 和 LinkedList 的混合体，相对于链表它压缩了内存。进一步的提高了效率。QuickList 其实就是简单的双链表，但每个双链表节点中保存一个 ZipList ，然后每个 ZipList 中存一批 List中的数据 (具体 ZipList 大小可配置)，这样既可以避免大量链表指针带来的内存消耗，也可以避免 ZipList 更新导致的大量性能损耗，将大的ZipList 化整为零。

Ⅰ、QUICKLIST类对象

typedef struct quicklist {
    quicklistNode *head; /* 头节点 */
    quicklistNode *tail; /* 尾节点 */
    unsigned long count; /* 在所有的ziplist中的entry总数 */
    unsigned long len; /* quicklist节点总数 */
    int fill : QL_FILL_BITS; /* 16位，每个节点的最大容量 */
    unsigned int compress : QL_COMP_BITS; /* 16位，quicklist的压缩深度，0表示所有节点都不压缩，否则就表示从两端开始有多少个节点不压缩 */
    unsigned int bookmark_count: QL_BM_BITS; /*4位，bookmarks数组的大小，bookmarks是一个可选字段，用来quicklist重新分配内存空间时使用，不使用时不占用空间*/
    quicklistBookmark bookmarks [];
} quicklist;

head指向链表的头节点
tail指向链表的尾节点
count表示在所有的ziplist 中的entry总数
len表示quicklistNode 节点总数
fill 表示每个 quicklistNode 节点的最大容量，不同的数值有不同的含义，默认是 -2，
同时Redis提供了一个配置项可以修改该参数list-max-ziplist-size来限制。

fill	含义
-1	每个 quicklistNode 节点的 ziplist 所占字节数不能超过 4kb。
-2	每个 quicklistNode 节点的 ziplist 所占字节数不能超过 8kb。（默认配置&建议配置）
-3	每个 quicklistNode 节点的 ziplist 所占字节数不能超过 16kb。
-4	每个 quicklistNode 节点的 ziplist 所占字节数不能超过 32kb。
-5	每个 quicklistNode 节点的 ziplist 所占字节数不能超过 64kb。
任意正数	表示：ziplist 结构所最多包含的 entry 个数，最大为 215215。

compress 表示 quicklist 的压缩深度，0 表示所有节点都不压缩，否则就表示从两端开始有多少个节点不压缩，同时Redis提供配置项list-compress-depth来控制。

compress	含义
0	特殊值，代表不压缩
1	标识QuickList的首尾各有1个节点不压缩，中间节点压缩
2	标识QuickList的首尾各有2个节点不压缩，中间节点压缩。
......	以此类推

bookmark_count ：记录数组 bookmarks[] 的长度。Redis 高版本 6.0 才新加的。
bookmarks ：quicklist重新分配内存空间时使用，否则只是声明不张占用内存空间。同样也是 6.0 后新增。

Ⅱ、QUICKLIST中节点类对象

typedef struct quicklistNode {
    struct quicklistNode *prev;
    struct quicklistNode *next;
    unsigned char *zl; /* quicklist节点对应的ziplist */
    unsigned int sz; /* ziplist的字节数 */
    unsigned int count : 16; /* ziplist的entry数*/
    unsigned int encoding : 2; /* 编码方式，ziplist==1 or LZF==2 */
    unsigned int container : 2; /* NONE==1 or ZIPLIST==2 */
    unsigned int recompress : 1; /* 这个节点以前压缩过吗？ */
    unsigned int attempted_compress : 1; /* node can't compress; too small */
    unsigned int extra : 10; /* 未使用到的10位 */
} quicklistNode;

prev：前一个指针
next：后一个指针
zl：quicklist节点对应的ziplist指针
sz：当前节点ziplist的字节数
count ：当前节点ziplist的entry数
encoding :编码方式，ziplist==1, LZF==2
container :数据容器类型(预留)1：其他 2：ziplist
recompress :是否被压缩 1：被压缩
attempted_compress：测试用
extra ：预留字段

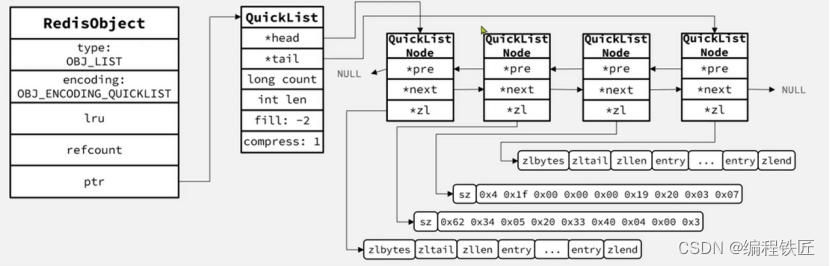

Ⅲ、QUICKLIST底层数据结构

⑤LISTPACK底层数据结构

ListPack(紧凑列表)时Redis5版本出现的，作用是为了代替ZipList 。Redis7.0版本之后，listpack就完全替代了ZipList 。ZipList 的缺点是，在极端的情况下，可能会出现连锁更新的情况，时间复杂度是O(N^2)，会带来不小的性能消耗。ListPack最大的特点是，每一个节点不再包含前一个节点的长度，而压缩列表正是因为节点中包含前一个节点的长度，所以存在连锁更新的隐患。

Ⅰ、LISTPACK类对象

typedef  struct listpack<T> {
    int32 total_bytes; // 占用的总字节数
    int16 size;        // 节点个数
    T[] entries;       // 节点列表
    int8 end;          // 同ziplist的zlend一样，恒为0xFF
}

total_bytes: listpack占用的总字节数
size：listpack节点个数
entries：listpack中节点数据列表
end：listpack结束符占用一个字节恒为0xFF

Ⅱ、LISTPACK中节点类对象

typedef  struct lpentry {
int<var> encoding;
optional byte[] content;
int<var> length;
}

encoding：entry中数据的的编码方式

ListPack使用1个字节，对其存储的数据制定了11种编码方式。7种用于整数和整数数字组成的字符串编码，内部通过整数的方式压缩存储；3种用户普通字符串数据编码，内部直接使用原字符串的方式进行存储；1种用来表示ListPack结束标识的编码。

content：存放当前节点的具体内容
length：存放当前节点的长度

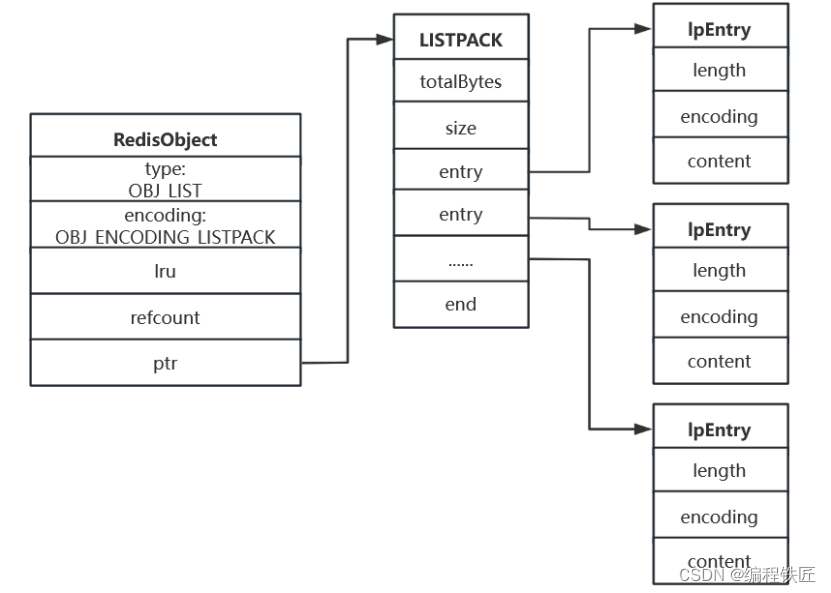

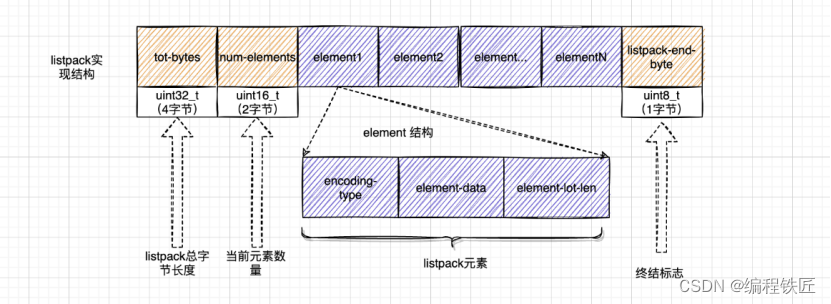

Ⅲ、LISTPACK底层数据结构

⑥ZIPLIST与LISTPACK区别

Ⅰ、结构组成不同

ZipList内存结构分了四个功能块：ZipList总长度，节点个数，最后节点的偏移和结尾标志；而ListPack只有三个功能块：ListPack总长度,节点个数和结尾标志，少了最后节点的偏移；

Ⅱ、数据长度不同

两者的包含节点个数使用的字节长度不一样ZipList是4个字节的uint32_t类型数据，而ListPack则是两个字节的unint16_t类型数据，单从这个数据的长度来看，ListPack能存储的数据个数是比ZipList少的。因为uint16_t能容纳的数据比uint32_t要少。

Ⅲ、两者节点结构不同

ZipList节点由三个组成部分分别是：前一个节点(entry)的长度数据，当前节点的编码类型（包含数据长度）和当前节点的数据内容；而ListPack节点由三个组成部分则是：当前节点的编码类型 (包含数据长度)、当前节点的数据内容和数据字节数。就是说ZipList保存了上一个节点的长度信息，而ListPack则保存了自己的长度信息。这两者有很明显的区别，而且这个区别，将影响两者操作的完全不同。

五、集合（Set）

Reids的Set是集合类型，可以保存多个字符串元素，集合中的元素不能重复，并且集合中的元素也是无序的，并且每个元素都是唯一的，没有重复元素，无法通过下标来获取集合中的元素，这些特性与Java的Set非常类似。Set适用于需要快速查找和删除的数据，例如用户标签、黑名单等。

Redis的set底层使用了IntSet和HashTable两种数据结构存储的,其中IntSet可以理解为一种特殊的数组,而HashTable就是普通的哈希表。

Set的底层存储IntSet和HashTable存在编码转换，使用IntSet存储必须满足下面两个条件，否则使用HashTable，条件如下：

结合对象保存的所有元素都是整数值。
集合对象保存的元素数量不超过512个。

①Set使用场景

Set中的数据是唯一的，而且插入和查询操作都是O(1)复杂度。适合存储需要去重的数据。
Set集合实现多个集合之间的交集、并集、差集等聚合操作,用于数据统计和分析。
Set集合可以随机选择元素后并从集合中删除，可以用于抽奖、随机推荐等功能。
Set集合实现计数器功能，使用IN CRBY命令计数。
②IntSet底层数据结构
- Redis Set的底层存储采用整数集合IntSet 和哈希表，二者是相互转换的，使用 IntSet 存储必须满足下面两个条件，否则使用 HashTable，条件如下：
结合对象保存的所有元素都是整数值；
集合对象保存的元素数量不超过 512 个

Ⅰ、InSet类对象

typedef struct IntSet{
     // 编码格式
     uint32_t encoding;
     // 集合中的元素个数
     uint32_t length;
     // 保存元素数据
     int8_t contents[];
} IntSet;

encoding：InSet编码方式。其中INTSET_ENC_INT16、INSET_ENC_INT32 和 INSET_ENC_INT64 三种，分别对应不用的范围，默认INSET_ENC_INT16。
length：InSet数组中元素个数，也就是数组的整体长度。
contents[]:整数集合，集合的每个元素都是数组的一个数组项（item）。按值的大小增序排列、不包含任何重复项。

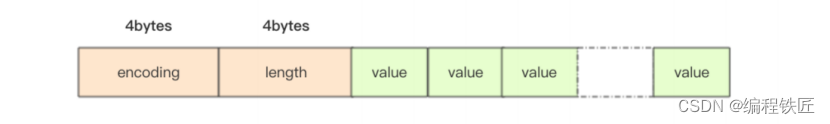

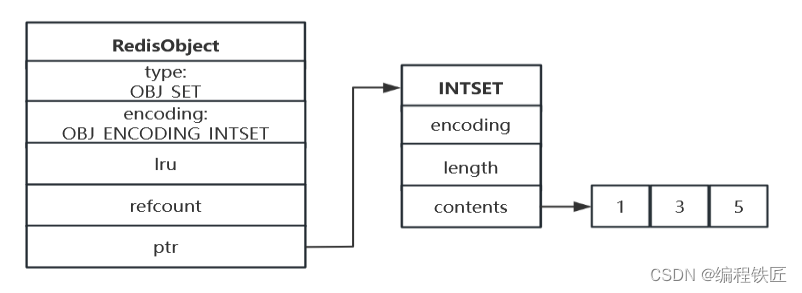

Ⅱ、IntSet底层数据结构

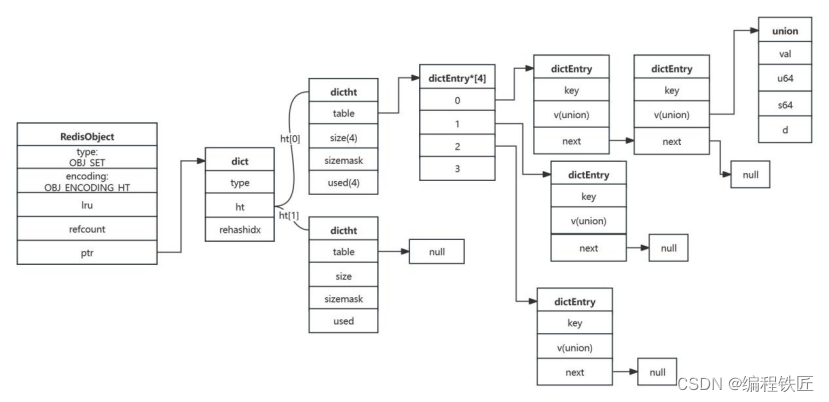

③HashTable（HT或字典）底层数据结构

HashTable 也是 HT，即为字典，这是 Redis 的重点数据结构，也是 Hash 或者 Set 数据类型的底层实现之一。

HashTable中的 key-value 是通过 dictEntry 对象来实现的，而HashTable将 dictEntry 进行了再一次的包装得到的HashTable对象 dictht。

Ⅰ、HashTable类对象

typedef struct dict{
         //类型特定函数
         void *type;
         //私有数据
         void *privdata;
         //哈希表(散列表)
         dictht ht[2];
         //rehash 索引 当rehash不在进行时 值为-1
         int rehashidx;
}dict;

type:指向一个 dictType 结构的指针, 每个dictType 结构保存了一簇用于操作特作特定类型键值对的函数, Redis 会为用途不同的字典设置不同的类型回调函数。
privdata :保存了需要传给那些特定类型函数看可选参数。
ht:包含两个数组,数组的每一项都是一个 dictht 哈希表,一般情况下字典只使用ht[0] 哈希表,ht[1]哈希表只会在对哈希表进行 rehash 时使用。
rehashidex: 记录了 rehash 当前的进度,如果没有进行 rehash, 值就为-1。

dictType类对象

typedef struct dictType {
    unsigned int (*hashFunction)(const void *key);
    void *(*keyDup)(void *privdata, const void *key);
    void *(*valDup)(void *privdata, const void *obj);
    int (*keyCompare)(void *privdata, const void *key1, const void *key2);
    void (*keyDestructor)(void *privdata, void *key);
    void (*valDestructor)(void *privdata, void *obj);
} dictType;

Ⅱ、dictht（散列表）类对象

typedef struct dictht
{
         //哈希表数组
         dictEntry **table;
         //哈希表大小
         unsigned long size;
         //哈希表大小掩码，用于计算索引值
         unsigned long sizemask;
         //该哈希已有节点的数量
         unsigned long used;
}dictht;

table：散列表中每个节点数组
size：散列表中所有节点的总和
sizemask：散列表大小掩码，用于计算索引值
used：散列表已有节点的数量

Ⅲ、dictht（散列表）节点dictEntry类对象

typedef struct dictEntry{
  //键
void *key;
//值
union{
     void *val;
     uint64_t u64;
      int64_t s64;
      double d;
    }v;
    // 指向下个节点，形成链表
    struct dictEntry *next;
}dictEntry;

key：实际存储键值。
union：联合体中实际存储数据值。
next：散列表下一个节点, 可以用来解决哈希冲突问题。

Ⅳ、HashTable（HT或字典）底层数据结构

六、有序集合（Sorted Set）

ZSet是一个特别的数据结构，一方面它等价于 Java 的数据结构 Map<String, Double>，可以给每一个元素 value 赋予一个权重 score，另一方面它又类似于 TreeSet，内部的元素会按照权重 score 进行排序，可以得到每个元素的名次，还可以通过 score 的范围来获取元素的列表。ZSet适用于需要按照分数排序的数据，例如评分排名、排行榜等。

ZSet 底层数据结构分别由 ZipList（压缩列表）和 SkipList（跳跃表）来实现。

当ZSet对象同时满足一下两个条件时，ZSet对象使用ZipList编码。

所有键值对的键和值的字符串长度都小于64字节
键值对数量小于128个

①ZSet使用场景

排行榜：使用ZSet来存储用户的分数（如积分），并且可以快速地获取分数最高的用户。
消息队列：使用ZSet按照时间戳来排序需要处理的任务，然后按顺序获取和处理任务。
计时器和定时任务：可以用ZSet来实现延时任务，过期元素会被自动移除。
session管理：在分布式环境下，可以使用ZSet来管理session，存储session的有效期。

②ZipList底层数据结构

参考List数据类型中使用的ZipList数据结构。

③SkipList底层数据结构

SkipList（跳跃表）是一种有序数据结构，它通过在每个节点中维持多个指向其它节点的指针，从而达到快速访问节点的目的。链表加多级索引的的结构，就是跳跃表。

数组支持随机访问的线性结构，底层使用二分查找。链表不支持随机访问的线性结构。跳跃表中查询任意数据的时间复杂度就是 O(logn)。

Ⅰ、ZSet类对象

typedef struct zset {
    dict *dict;
    zskiplist *zsl;
} zset;

dict：字典(dict)数据结构，根据key获取元素值O(1)的复杂度，比如zscore命令 zscore key value 就可以拿到以key为键，value的对应的分值
zsl：跳跃表，只要用户排序。

在Set类型中已经介绍过dict（字典）数据结构，这里就不赘述了，重点介绍SkipList（跳表）

SkipList（跳表）类对象

typedef struct zskiplist {
    struct zskiplistNode *header, *tail;
    unsigned long length;
    int level;
} zskiplist;

header：指向跳表的头节点，通过这个指针可以直接找到表头，时间复杂度为O(1)
tail：指向跳表的尾节点，通过这个指针可以直接找到表尾，时间复杂度为o(1)
length：记录跳表的长度，即不包括头节点，整个跳表中有多少个元素
level：记录当前跳表内，所有节点中层数最大的level

SkipList（跳表）中节点类对象

typedef struct zskiplistNode {
    sds ele;  //元素
    double score;
    struct zskiplistNode *backward;
    struct zskiplistLevel {
        struct zskiplistNode *forward;
        unsigned int span;
    } level[];
} zskiplistNode;

ele：真正的数据，每个节点的数据都是唯一的，但节点的分数score可以是一样的。两个相同分数score的节点是按照元素的字典顺序进行排列的
score：各个节点中的数字是节点所保存的分数score，在跳表中，节点按照各自所保存的分数从小到大排列；
backward：用于从表尾向表头遍历，每个节点只有一个后退指针，即每次只能后退一步；
zskiplistLevel：层级数组，这个数组中的每个节点都有两个属性，forward指向同层的下一个节点，span跨度用来计算当前节点在跳表中的一个排名，这就为zset提供了一个查看排名的方法。数组中的每个节点中用1、2、3等字样标记节点的各个层，分别L1代表第一层，L2代表第二层，L3代表第三层。。。

Ⅱ、SkipList数据结构分析

对链表进行改造，在链表上建索引，即每两个结点提取一个结点到上一级，我们把抽出来的那一级叫作索引。这种链表加多级索引的结构，就是跳表。

SkipList是一个“概率型”的数据结构，可以在很多应用场景中替代平衡树。SkipList算法与平衡树相比，有相似的渐进期望时间边界，但是它更简单，更快，使用更少的空间。 SkipList是一个分层结构多级链表，最下层是原始的链表，每个层级都是下一个层级的“高速跑道”。

跳跃表（SkipList）是一种可以替代平衡树的数据结构。跳跃表让已排序的数据分布在多层次的链表结构中，默认是将Key值升序排列的，以 0-1 的随机值决定一个数据是否能够攀升到高层次的链表中。它通过容许一定的数据冗余，达到 “以空间换时间” 的目的。跳跃表的效率和AVL相媲美，查找／添加／插入／删除操作都能够在O（LogN）的复杂度内完成。

跳表的特点:

跳跃表的每一层都是一条有序的链表。
维护了多条节点路径。
最底层的链表包含所有元素。
跳跃表的空间复杂度为 O(n)。
跳跃表支持平均O(logN)、最坏O(N)复杂度的节点查找，还可以通过顺序性操作来批量处理节点。
跳跃表的效率可以和平衡树相媲美，并且因为跳跃表的实现比平衡树要来得更为简单，所以有不少程序都使用跳跃表来代替平衡树。

单链表与跳表对比

单链表平面结构

跳表平面结构

单链表与调表对比

单链表是有序的，查询一个元素的时间复杂度为O(n)，不能通过二分查找的方式缩减时间复杂度。

跳表(SkipList)是一种多层链表的有序数据结构，每个节点中维持多个指向其他层级节点的指针，从最上层顺序查询可以类似二分查找，达到快速访问节点的目的。

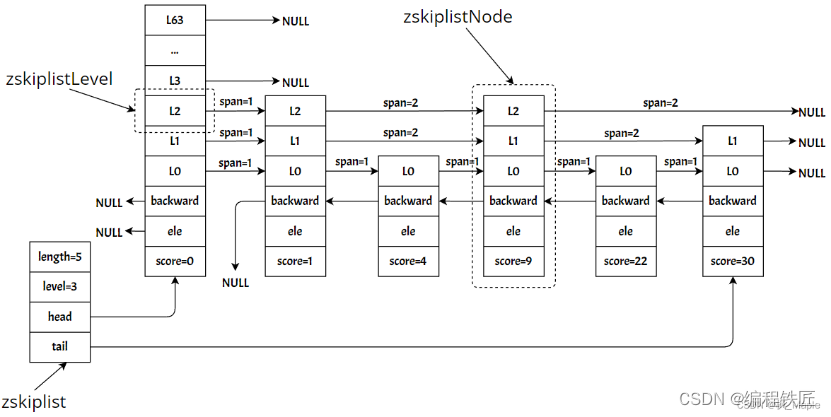

Redis中跳表内部实现

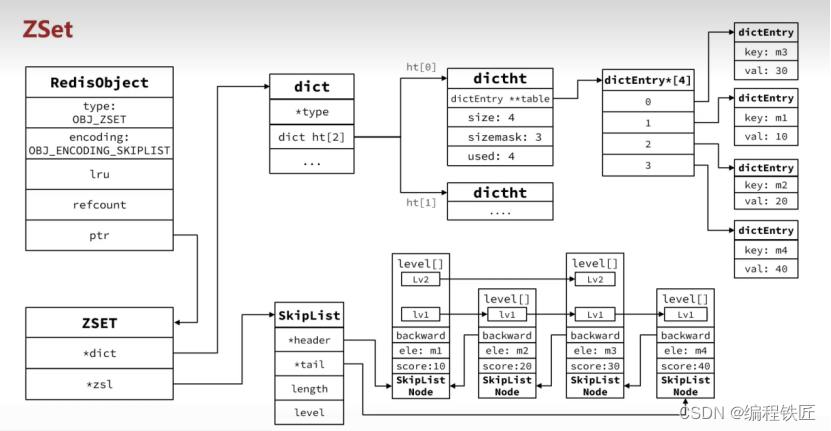

Ⅲ、ZSet底层数据结构

七、哈希（Hash）

Hash是一种键值对集合，其中每个键都可以映射到一个或多个字段和值。哈希类型适用于存储对象，例如用户信息、商品详情等。通过使用哈希，可以更方便地对数据进行操作和查询。

Hash的底层数据结构可以使用ZipList（压缩列表）和HashTable，在 Redis 7.0 中，ZipList数据结构已经废弃了，交由 ListPack 数据结构来实现了。当Hash对象同时满足一下两个条件时，哈希对象使用ZipList编码。

所有键值对的键和值的字符串长度都小于64字节
键值对数量小于512个

①Hash使用场景

存储用户信息：如果你需要存储用户信息，如用户名、邮箱、年龄等，可以使用 Redis Hash 存储。
缓存对象：如果你有一个对象需要频繁更新和访问，可以将这个对象的属性以 Hash 的形式存储到 Redis 中。
会话存储：可以使用 Redis Hash 存储用户会话信息，如用户的登录状态、购物车内容等。

②ZIPLIST底层数据结构

Redis中Hash数据类型使用了两种编码格式:ZipList(压缩列表)、HashTable(哈希表)，当节点数量小于512并且字符串的长度小于等于64字节时，会使用ZipList编码。其中在上面提到List和ZSet数据类型中同样也会使用到ZipList,当List数据类型的每个元素的占用的字节小于 64 并且List 的元素数量小于 512 个，会使用ZipList编码，否则由ZipList改变为QuickList或LinkedList；当ZSet的每个元素的占用的字节小于64并且元素个数小于128个，使用ZipList编码方式，否则使用SkipList编码方式

Hash与List和ZSet数据类型在使用ZipList数据结构上是一致的，但是在entry节点信息中的content，Hash跟List和ZSet有点区别，Hash中key-value是分开存储的，如下图:
