设置中转,解决昆仑通态工控软件电脑版无驱动的问题

本文介绍了一种利用昆仑通态触摸屏作为中转设备,通过ModbusTCP/IP转发功能,实现对西门子S7-200SMART和S7-1200 PLC的数据监控方案。触摸屏配置为主设备,PLC设备在同一网段内,通过以太网进行通讯。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

有一个工程需要利用昆仑通态工控软件(电脑版)监控两个西门子PLC的信息,这两个PLC都是比较新的系列,一个为S7-200SMART,另一个为S7-1200。遗憾的是,这个工控软件不支持这两种PLC,原因是他们已经很早就停止了该软件的支持开发。但是,他们提供昆仑通态触摸屏对于这两种PLC的驱动。

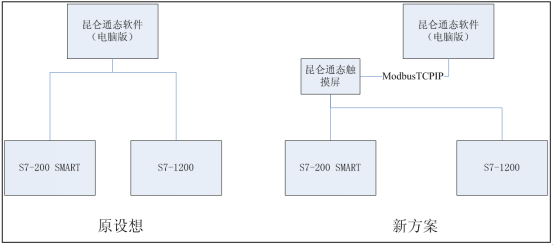

想到前一段研究过该触摸屏与电脑的通讯问题,通过ModbusTCPIP转发功能,该触摸屏可以作为一个Modbus主站对外提供数据,因此,就找到了一种中转的解决方案,框图如下:

说明:

1、所有通讯通过以太网实现;

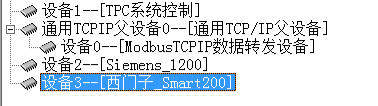

2、触摸屏硬件配置注意:SMART是一个主设备、1200是一个主设备、转发设备挂在一个主设备下,所有的主设备用同一个本机IP地址,端口设置为0(自动分配)。对方设备都要同一网段。

3、主站设备配置为标准ModbusTCP子设备:



2018-3-8
