盒子IM——全栈即时通讯系统的架构设计与实践

原创已于 2025-11-05 21:25:43 修改 · 654 阅读

14 ·

CC 4.0 BY-SA版权

文章标签：

#java #开发语言 #服务器 #阿里云 #spring boot

于 2025-08-31 08:58:16 首次发布

二、技术架构总览：分层设计与核心模块

盒子IM采用微服务架构，分为以下核心模块：

im-platform：业务平台服务（HTTP接口），处理用户注册、好友关系、消息存储等业务逻辑。
im-server：消息推送服务（WebSocket），独立于业务，负责实时消息的推送与接收。
im-client：消息推送SDK，支持第三方服务集成，实现与im-server的通信。
im-common：公共包，封装通用工具类、异常处理等。

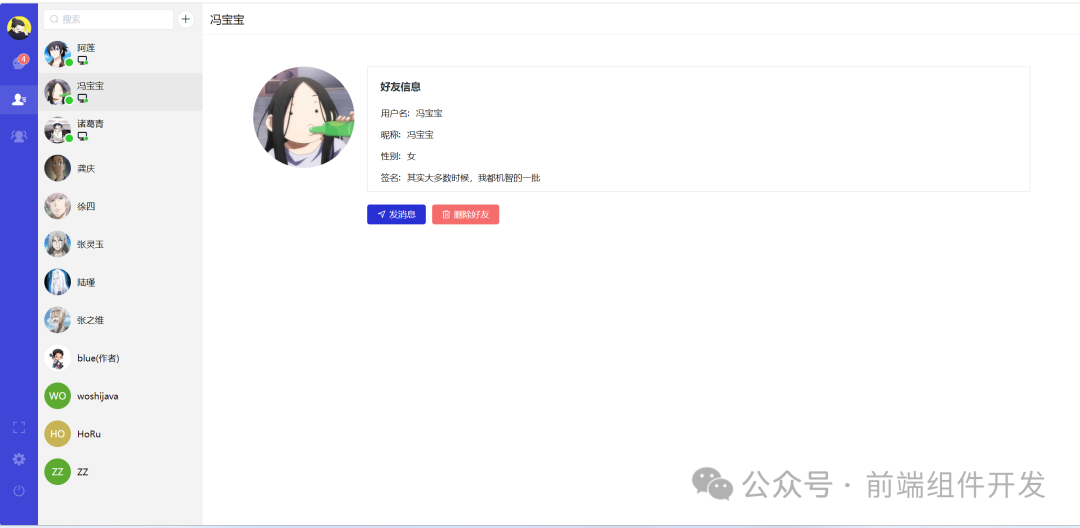

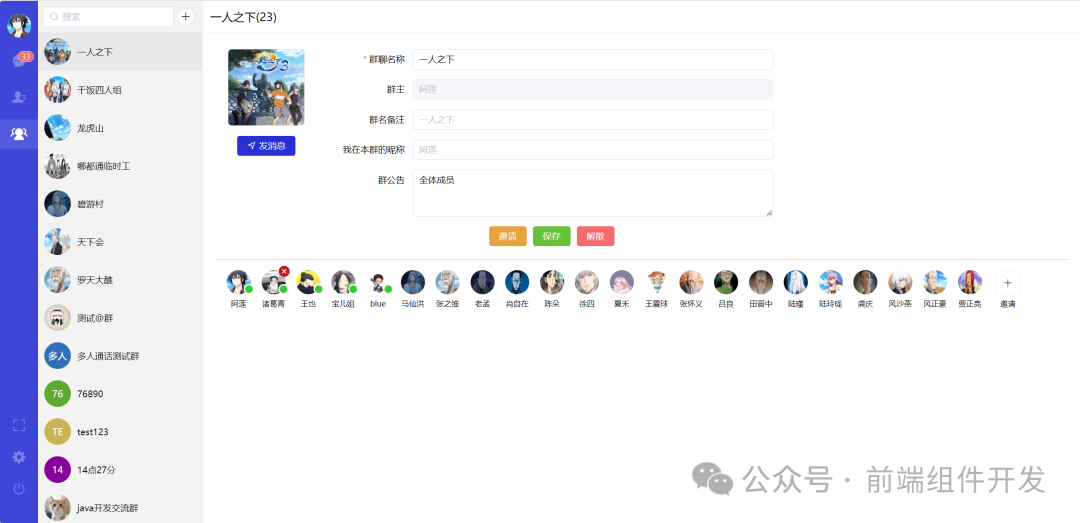

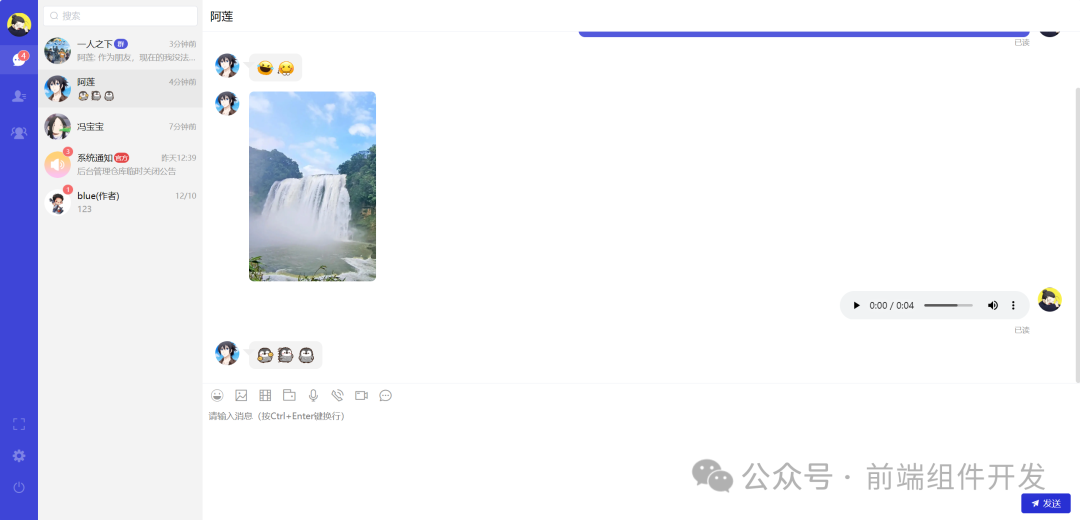

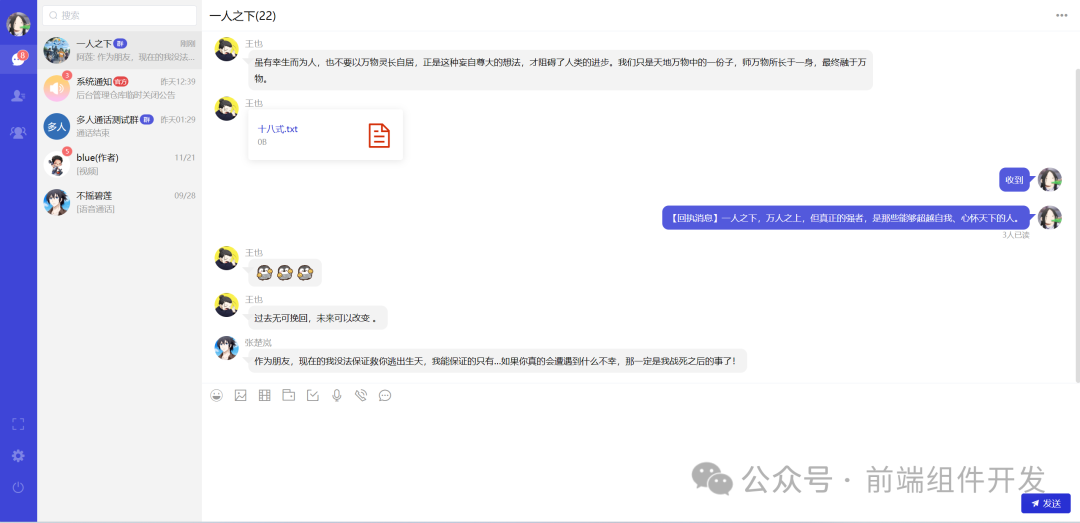

前端层：Web端（Vue）、移动端（Uniapp）、管理后台（React）。

架构亮点：

无状态设计：im-server不存储业务数据，仅负责消息流转，支持水平扩展。
集群化部署：通过Redis实现节点间消息同步，支持万级并发。

三、核心技术实现：跨节点消息推送的“黑科技”

1. 问题背景

当用户分布在不同im-server节点时，如何保证消息的可靠投递？盒子IM通过Redis队列+节点路由实现了跨节点消息推送。

2. 关键设计

Redis路由表：存储用户ID与所在节点（serverId）的映射关系。
队列模型：每个节点对应一个Redis List（key为im:unread:{serverId}），消息根据接收者节点ID投递到对应队列。
消费者模型：每个im-server仅消费自己队列中的消息，避免跨节点竞争。

3. 流程图解

graph TD
    A[用户发送消息] --> B[im-platform查询接收者节点]
    B --> C{同一节点?}
    C -->|是| D[直接推送WebSocket]
    C -->|否| E[写入目标节点Redis队列]
    E --> F[目标节点im-server消费队列并推送]

4. 技术优势

解耦性：消息投递与业务逻辑分离，降低系统耦合。
高可用性：Redis集群保障队列数据安全，节点故障可快速切换。
扩展性：新增节点只需修改路由表，无需重启服务。

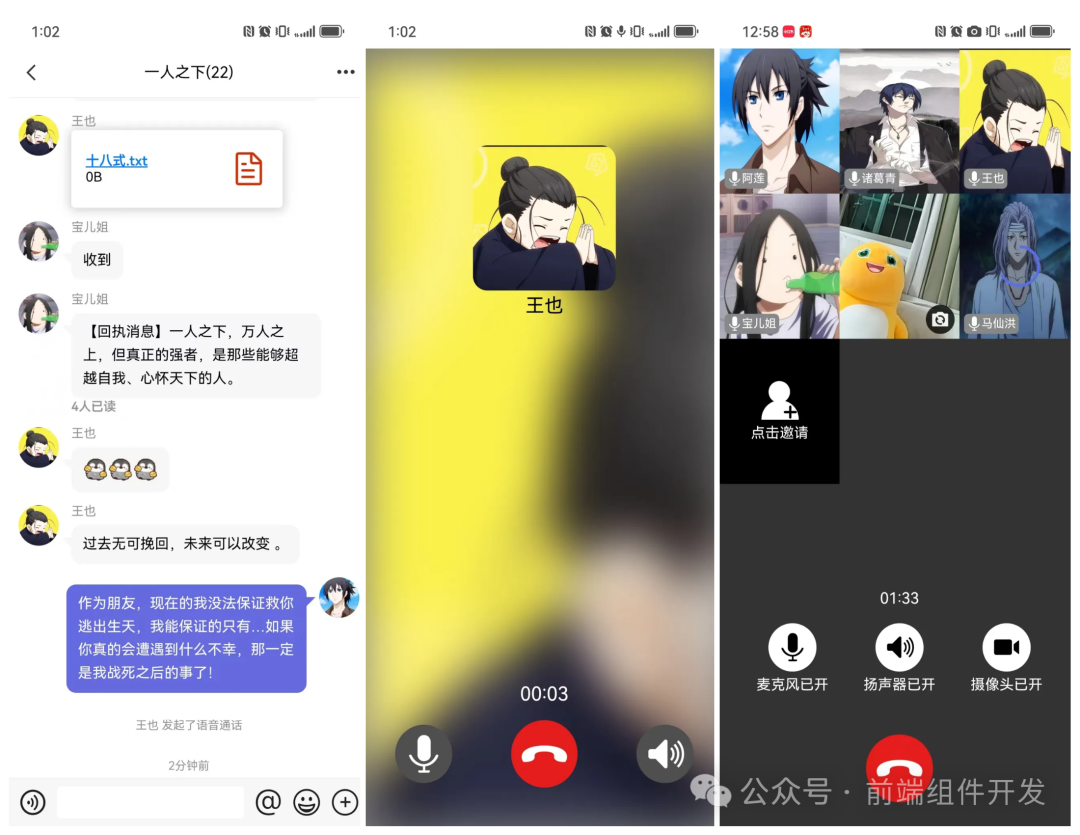

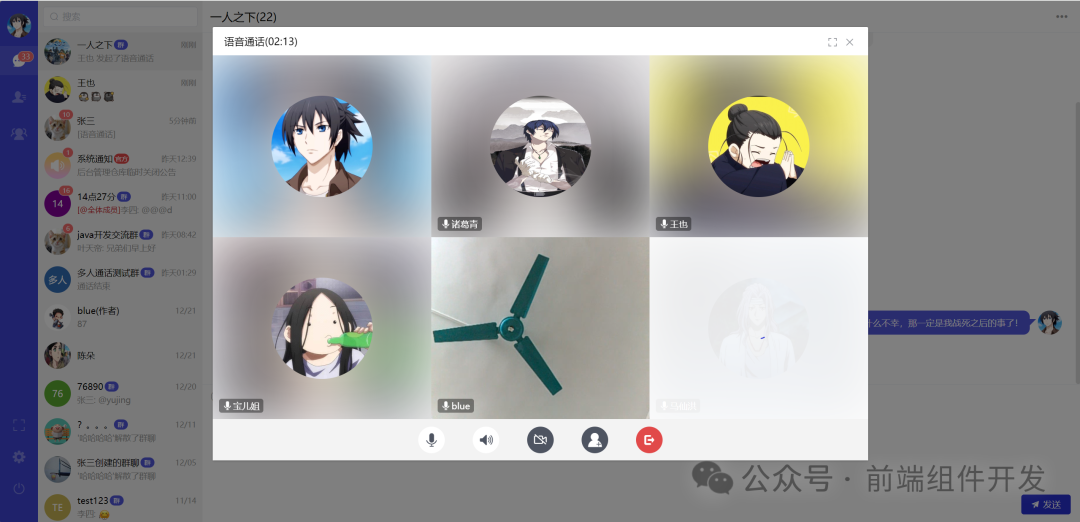

四、音视频通话：基于WebRTC的端到端通信

盒子IM的音视频通话功能完全基于原生WebRTC实现，支持单人/多人通话，核心设计如下：

1. 架构要点

信令服务器：使用Netty实现，负责SDP交换、ICE候选收集。
NAT穿透：通过STUN/TURN服务器解决内网穿透问题。
媒体流处理：采用PeerConnection直接传输，降低服务器压力。

2. 关键优化

动态码率控制：根据网络状况自动调整视频分辨率。
回声消除：集成WebRTC内置算法，提升通话质量。
多端同步：支持Web、App、H5等多端同时加入会议。

五、性能优化：从单机到集群的演进之路

1. 负载均衡

Nginx+Lua：实现WebSocket连接的动态负载均衡。
一致性哈希：将用户请求均匀分配到不同节点。

2. 存储优化

消息持久化：使用MySQL+Redis混合存储，高频消息缓存到Redis。
读写分离：数据库主从架构提升查询性能。

3. 数据同步

Redis Pub/Sub：节点间实时同步在线状态、群组变更等信息。

六、多端兼容：Uniapp的跨平台实践

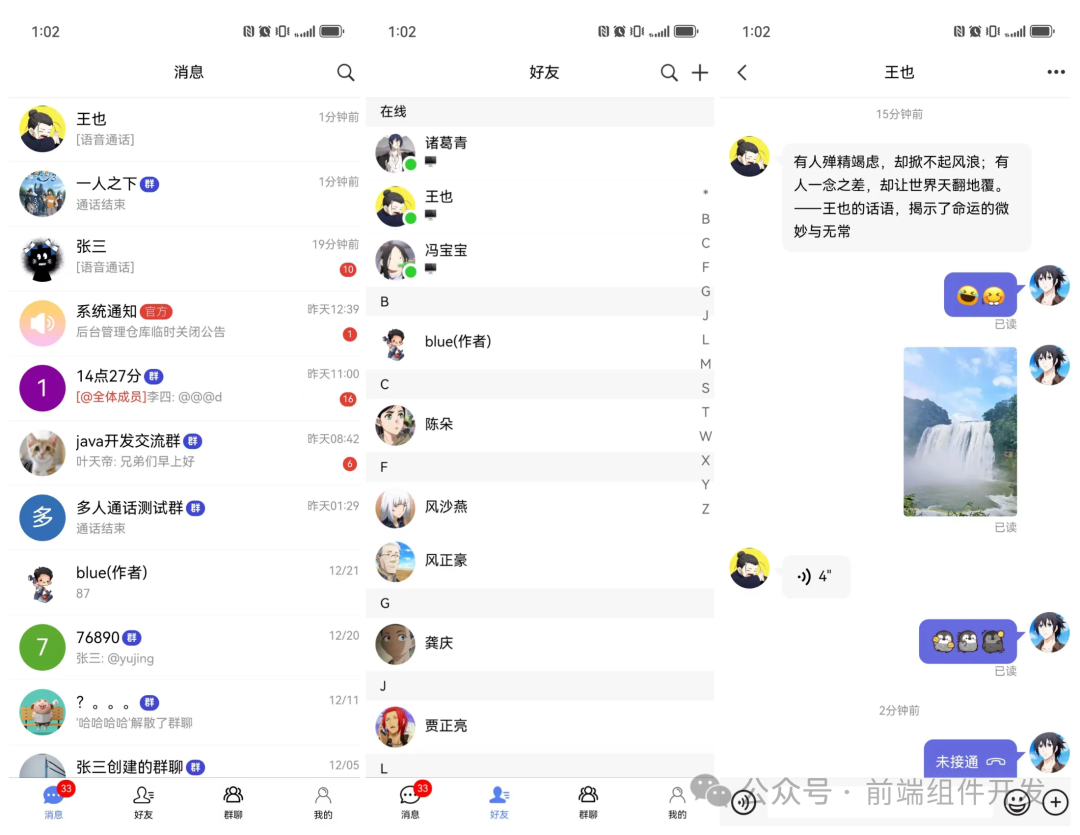

盒子IM的移动端基于Uniapp开发，实现了App、H5、微信小程序多端兼容：

统一代码库：通过条件编译（#ifdef）适配不同平台。
消息同步：基于WebSocket心跳机制，保持多端在线状态一致。
离线推送：集成厂商推送通道（华为、小米等），确保离线消息可达。

七、本地启动

1.安装运行环境

安装node:v18.19.0
安装jdk:17
安装maven:3.9.6
安装mysql:8.0,账号密码分别为root/root,创建名为im_platform的数据库，运行db/im_platfrom.sql脚本
安装redis:6.2
安装minio:RELEASE.2024-xx,使用默认账号、密码、端口

2.启动后端服务

mvn clean package
java -jar ./im-platform/target/im-platform.jar
java -jar ./im-server/target/im-server.jar

3.启动前端web

cd im-web
npm install
npm run serve

访问 http://localhost:8080

4.启动uniapp-h5 将im-uniapp目录导入HBuilderX,点击菜单"运行"->"开发环境-h5" 访问 http://localhost:5173

八、商业与开源：从技术到产品的落地

盒子IM提供商业版与开源版双重选择：

商业版：包含管理后台、高可用集群方案、技术支持等。
开源版：核心功能开放，适合学习与二次开发。

开源地址：

后端：Gitee仓库
管理后台：Gitee仓库
