Skywalking8+elasticsearch7链路追踪平台搭建

Skywalking8+elasticsearch7链路追踪平台搭建

环境

Java：JDK11.0.10
skywalking:8.1.0
elasticsearch:7.12.0

安装包下载(所有安装包都包含)：链接：https://pan.baidu.com/s/1E7n7HAy_GtH3eou1mxIn7g

提取码：oczp

安装包名：

jdk-11.0.10_linux-x64_bin.tar.gz

elasticsearch-7.12.0-linux-x86_64.tar.gz

apache-skywalking-apm-es7-8.1.0.tar.gz

搭建步骤单个服务为例

第一步，搭建一个 Elasticsearch 服务（默认端口9200）。

第二步，下载SkyWalking 软件包。

第三步，启动SkyWalking OAP 服务（默认端口12800、11800）和SkyWalking UI 服务（默认端口18080）。

第四步，启动系统服务，并配置 SkyWalking Agent。

用户级别环境变量配置

1. 在linux服务器上新建一个账号，非root账号，配置号用户名密码，把jdk-10.10_linux-x64_bin.tar.gz放到该用户下，进行解压tar -zxvf jdk-10.10_linux-x64_bin.tar.gz，进入目录，使用pwd抓取到当前jdk工作目录

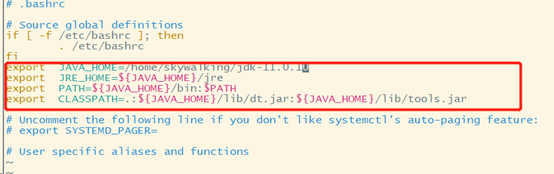

2. 配置用户级别jdk环境，输入命令vim ~/.bashrc，编辑环境文件，在文件中加入以下命令，保存退出后，使用命令source ~/.bashrc使配置环境变量生效

export  JAVA_HOME=/home/skywalking/jdk-11.0.10

export  JRE_HOME=${JAVA_HOME}/jre

export  PATH=${JAVA_HOME}/bin:$PATH

export  CLASSPATH=.:${JAVA_HOME}/lib/dt.jar:${JAVA_HOME}/lib/tools.jar





1. 使用java -version查看jdk环境是否配置生效





elasticsearch7服务环境搭建

1. 下载elasticsearch-7.12.0-linux-x86_64.tar.gz到skywalking用户目录下，进行解压；创建data目录

tar -zxvf elasticsearch-7.2.0-linux-x86_64.tar.gz //解压压缩包

cd elasticsearch-7.2.0 //进入目录

mkdir data //创建data文件夹，保存数据

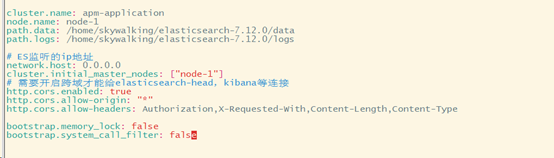

1. 修改config/elasticsearch.yml，文件中加上一下命令

cluster.name: apm-application

node.name: node-1

#下面目录为elasticsearch应用目录，后带上logs以及新创建的data目录

path.data: /home/skywalking/elasticsearch-7.12.0/data

path.logs: /home/skywalking/elasticsearch-7.12.0/logs

# ES监听的ip地址

network.host: 0.0.0.0

cluster.initial_master_nodes: ["node-1"]

# 需要开启跨域才能给elasticsearch-head，kibana等连接

http.cors.enabled: true

http.cors.allow-origin: "*"

http.cors.allow-headers: Authorization,X-Requested-With,Content-Length,Content-Type

bootstrap.memory_lock: false

bootstrap.system_call_filter: false



1. Elasticsearch初始启动会出现报错问题，需要使用root账号登录，进行一些配置项修改；
2. 针对以下问题，bootstrap check failure [2] of [2]: max virtual memory areas vm.max_map_count [65530] is too low, increase to at least [262144]
3. 使用root用户执行命令sysctl -w vm.max_map_count=262144
4. 针对以下问题，bootstrap check failure [1] of [2]: max file descriptors [4096] for elasticsearch process is too low, increase to at least [65535]

使用root账号登录，vim /etc/security/limits.conf，在文件末尾加上以下命令

skywalking    soft    nofile    65536

skywalking    hard    nofile    65536



1. 在xshell中重新进行客户端链接（切换到其他用户，在切换回来，或者重新打开一个链接窗口）

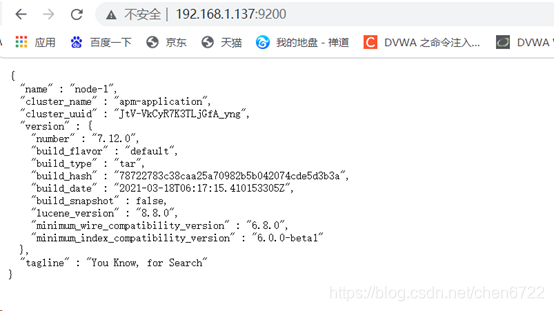

2. 使用./bin/elasticsearch -d命令启动elasticsearch，然后访问当前服务器ip:9200查看是否部署成功



SkyWalking安装部署

1. 下载SkyWalking安装包，放到服务器当前用户(skywalking)下，使用tar -zxvf apache-skywalking-apm-es7-8.0.0.tar.gz进行解压，cd apache-skywalking-apm-es7-8.0.0进入目录
2. 使用vim config/application.yml进行配置编辑，修改storage配置，如下：

selector: ${SW_STORAGE:elasticsearch7}

clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:localhost:9200}



1. 启动OAP

$ bin/oapService.sh

SkyWalking OAP started successfully!

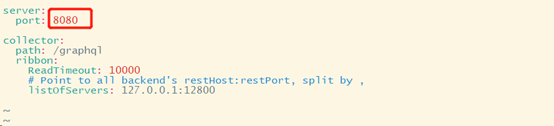

1. 启动SkyWalking UI，因为SkyWalking UI默认使用端口为8080，所以一般需要进行端口修改配置；修改方式如下：vim webapp/webapp.yml，修改port端口为其他端口如18081
2. # 修改webapp/webapp.yml
3. server:
4. port: 18081





1. 使用bin/webappService.sh命令启动SkyWalking UI

$ bin/webappService.sh

SkyWalking Web Application started successfully!

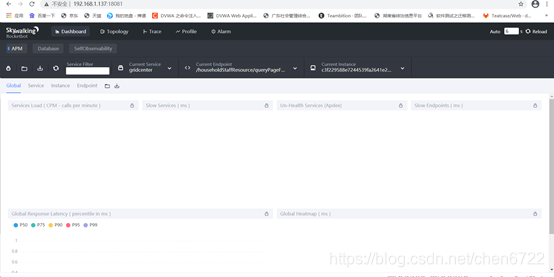

1. 使用ip:18081进行访问UI，如下：



SkyWalking Agent探针添加(以我们springboot服务为例)

1. 把skywalking目录下的agent探针打包复制到微服务上（以综治采集为例），使用以下命令：

tar -zxvf agent.tar.gz ./agent/   （使用tar命令对整个agent文件夹进行打包成agent.tar.gz包）

scp agent.tar.gz 3080@192.168.1.172:/home/3080/（用此命令把agent.tar.gz传输到综治采集的目录下）

1. 使用tar -zxvf agent.tar.gz进行解压，cd agent进入工作目录
2. 修改探针默认配置，config/agent.config，修改一下两个参数配置

agent.service_name=gridcenter // gridcenter为微服务名称，在微服务启动时需要加上参数，供skywalkingUI界面上识别

collector.backend_service=192.168.1.137:11800//ip地址为部署skywalking服务器的ip地址，默认端口是11800，不用修改





1. 使用命令启动微服务，如下：

nohup java -javaagent:/home/3080/agent/skywalking-agent.jar -Dskywalking.agent.application_code=gridcenter -jar gridcloud-springboot-gridcenter.jar --spring.profiles.active=test --server.port=3080 --gridcloud.nacos.address=192.168.1.174:8848（此为加上参数后的命令，对比下面没加参数之前的命令）

nohup java -jar gridcloud-springboot-gridcenter.jar --spring.profiles.active=test --server.port=3080 --gridcloud.nacos.address=192.168.1.174:8848

在启动命令上，添加了探针jar包，以及微服务加上了服务名，加上参数如下：

-javaagent:/home/3080/agent/skywalking-agent.jar -Dskywalking.agent.application_code=gridcenter

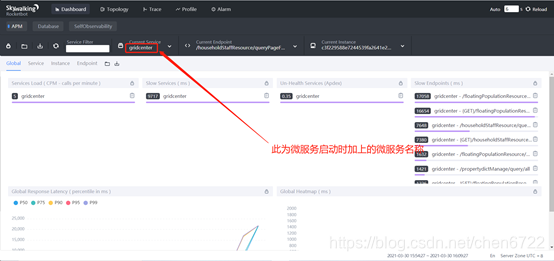

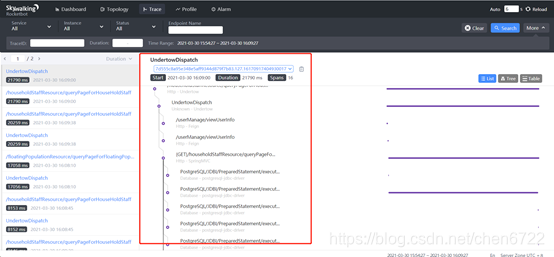

1. 整套系统部署完成，以下是界面展示，在追踪界面可以看到每个请求的链路响应时间，方便定位到性能问题
