第4周学习：MobileNetV1, V2, V3

Part1 视频学习+论文阅读

一、MobileNet （让深度学习网络在移动式或嵌入式设备中运行）

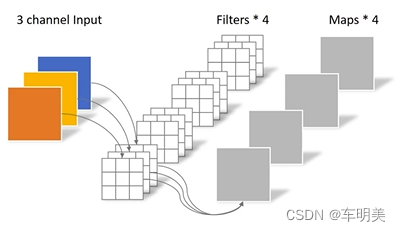

•  depth wise卷积

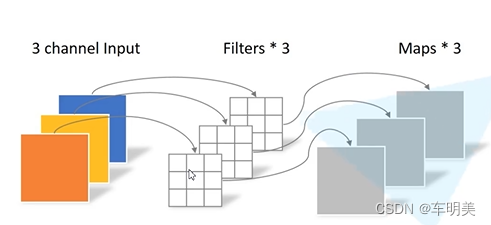

• 传统卷积：卷积核channel=输入特征矩阵channel；输出特征矩阵channel=卷积核个数

• 卷积核channel=1；输入特征矩阵channel=卷积核个数=输出特殊矩阵chennl

所以经过dw卷积特征矩阵深度不会变化

• depth wise separable conv深度可分卷积
  1. DW+PW卷积
  2. point wise卷积：传统卷积，但是卷积核大小为1x1
  3. 理论上普通卷积的计算量是DW+PW的8~9倍
• 增加了两个超参数
  1. α：控制卷积层卷积核个数
  2. β：控制输入图像大小

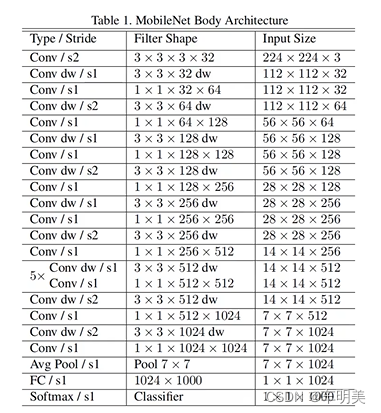

• V1网络

• V2网络：网络准确率更高，模型更小
  1. 倒残差结构inverted residuals：先用1x1升维，再用DW卷积，最后再用1x1降维，采用relu6激活函数
  2. Linear bottlenecks：针对倒残差结构的最后一个1x1卷积层用了线性激活函数，避免信息损失（relu在低维信息损失比较多）

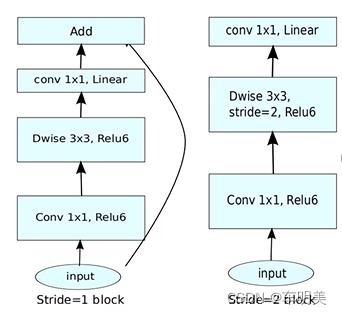

•         当步距为1且输入与输出图形尺寸相同时左边这个结构才会有shortcut连接

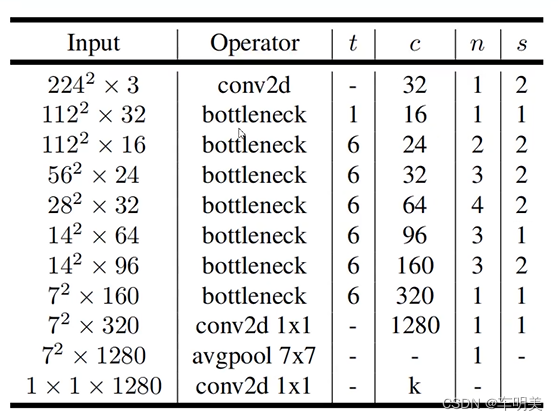

t：扩展因子 c：输出特征矩阵深度 n：bottleneck（倒残差）重复次数 s：第一层步距（其它层默认为1）

• V3

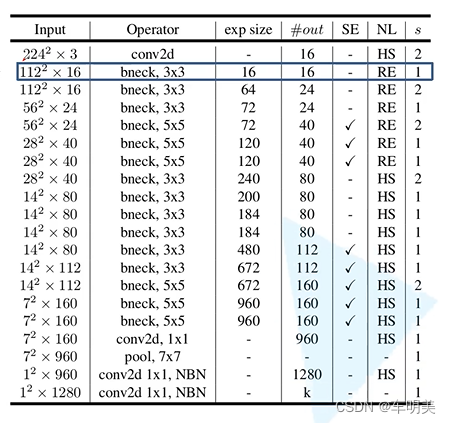

  1. 更新了block（bneck）
     1. 加入了SE模块（注意力机制）
     2. 更新了激活函数 hard sigmoid=[relu(x+3)]/6
  2. 使用了NAS搜索参数
  3. 重新设计耗时层结构
     1. 减少第一层卷积层的卷积核个数（32->16）
     2. 精简Last Stage
     3. 重新设计激活函数swishx=x*sigmoid（x)

H-swishx=x*h-sigmoid(x)

二、SeNet（ImageNet 2017竞赛 Image Classification 任务的冠军Squeeze-and-Excitation Networks ）

1. “特征重标定”策略：通过学习的方式来自动获取到每个特征通道的重要程度，然后依照这个重要程度去提升有用的特征并抑制对当前任务用处不大的特征。希望显式地建模特征通道之间的相互依赖关系。
2. Squeeze 操作，我们顺着空间维度来进行特征压缩，将每个二维的特征通道变成一个实数，这个实数某种程度上具有全局的感受野，并且输出的维度和输入的特征通道数相匹配。它表征着在特征通道上响应的全局分布，而且使得靠近输入的层也可以获得全局的感受野，这一点在很多任务中都是非常有用的。
3. Excitation 操作，它是一个类似于循环神经网络中门的机制。通过参数来为每个特征通道生成权重，其中参数被学习用来显式地建模特征通道间的相关性。
4. Reweight的操作，我们将Excitation的输出的权重看做是进过特征选择后的每个特征通道的重要性，然后通过乘法逐通道加权到先前的特征上，完成在通道维度上的对原始特征的重标定。

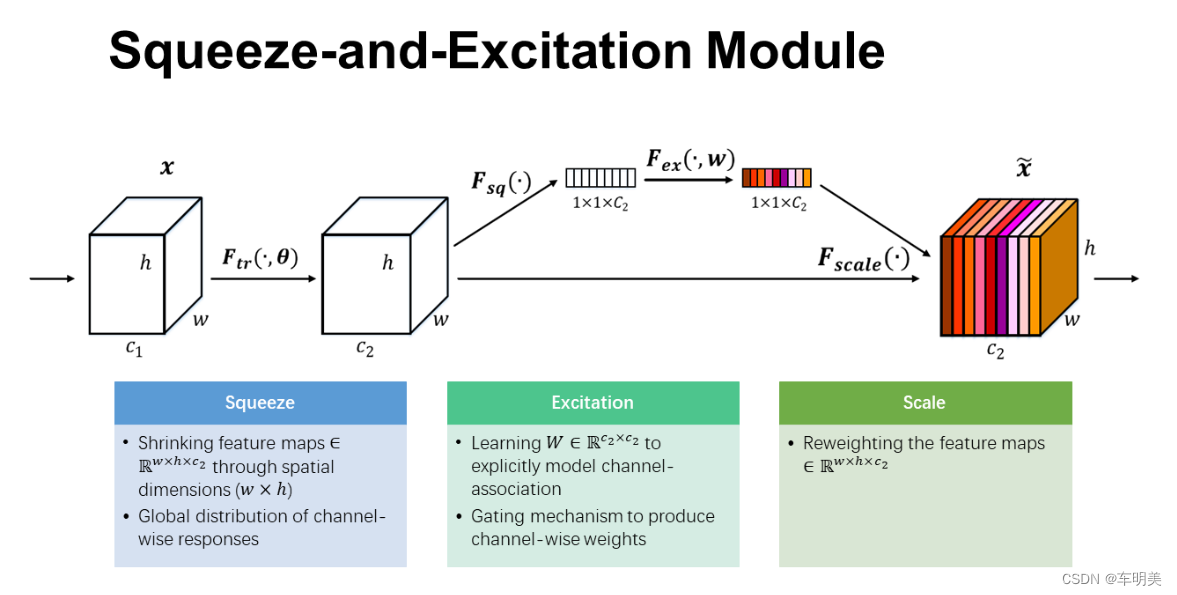

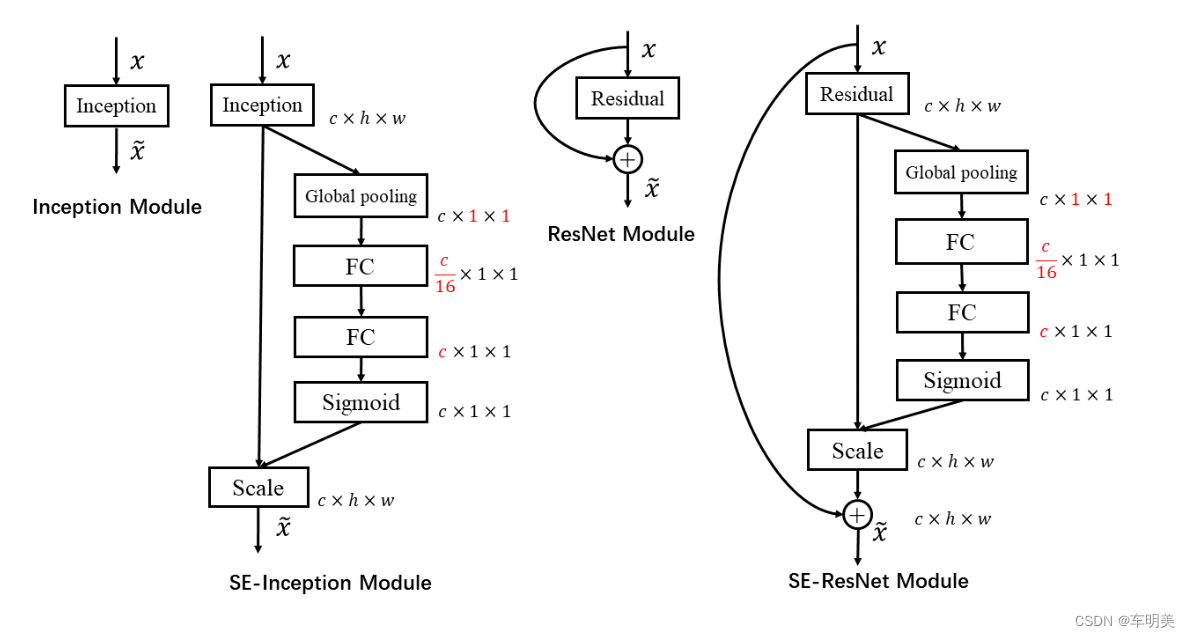

• 上左图是将SE模块嵌入到Inception结构的一个示例。方框旁边的维度信息代表该层的输出。

这里我们使用global average pooling 作为Squeeze 操作。紧接着两个Fully Connected 层组成一个Bottleneck结构去建模通道间的相关性，并输出和输入特征同样数目的权重。我们首先将特征维度降低到输入的1/16 ，然后经过ReLu激活后再通过一个Fully Connected 层升回到原来的维度。 这样做比直接用一个Fully Connected 层的好处在于：1）具有更多的非线性，可以更好地拟合通道间复杂的相关性；2）极大地减少了参数量和计算量。然后通过一个Sigmoid的门获得0~1之间归一化的权重，最后通过一个Scale的操作来将归一化后的权重加权到每个通道的特征上。

除此之外，SE 模块还可以嵌入到含有skip-connections 的模块中。上右图是将SE 嵌入到ResNet模块中的一个例子，操作过程基本和SE-Inception一样，只不过是在Addition前对分支上Residual的特征进行了特征重标定。如果对Addition后主支上的特征进行重标定，由于在主干上存在0~1的scale操作，在网络较深BP优化时就会在靠近输入层容易出现梯度消散的情况，导致模型难以优化。

目前大多数的主流网络都是基于这两种类似的单元通过repeat方式叠加来构造的。由此可见，SE 模块可以嵌入到现在几乎所有的网络结构中。通过在原始网络结构的building block 单元中嵌入SE模块，我们可以获得不同种类的SENet。如SE-BN-Inception、SE-ResNet、SE-ReNeXt、SE-Inception-ResNet-v2等等。



Part2  代码作业：

HybridSN 高光谱分类

S. K. Roy, G. Krishna, S. R. Dubey, B. B. Chaudhuri HybridSN: Exploring 3-D–2-D CNN Feature Hierarchy for Hyperspectral Image Classification, IEEE GRSL 2020

这篇论文构建了一个 混合网络 解决高光谱图像分类问题，首先用 3D卷积，然后使用 2D卷积，代码相对简单，下面是代码的解析。

首先取得数据，并引入基本函数库。

import numpy as np
import matplotlib.pyplot as plt
import scipy.io as sio
from sklearn.decomposition import PCA
from sklearn.model_selection import train_test_split
from sklearn.metrics import confusion_matrix, accuracy_score, classification_report, cohen_kappa_score
import spectral
import torch
import torchvision
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim

1. 定义 HybridSN 类

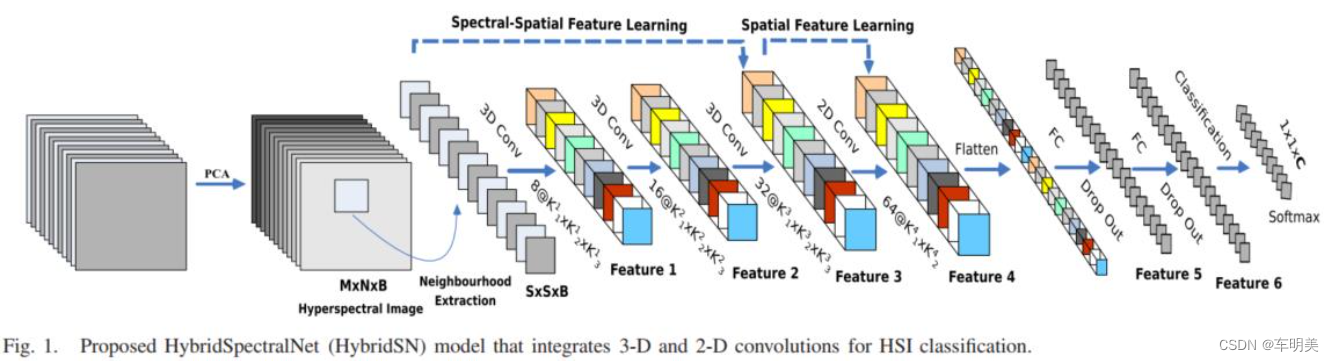

模型的网络结构为如下图所示：

三维卷积部分：

• conv1：（1, 30, 25, 25）， 8个 7x3x3 的卷积核 ==>（8, 24, 23, 23）
• conv2：（8, 24, 23, 23）， 16个 5x3x3 的卷积核 ==>（16, 20, 21, 21）
• conv3：（16, 20, 21, 21），32个 3x3x3 的卷积核 ==>（32, 18, 19, 19）

接下来要进行二维卷积，因此把前面的 32*18 reshape 一下，得到 （576, 19, 19）

二维卷积：（576, 19, 19） 64个 3x3 的卷积核，得到 （64, 17, 17）

接下来是一个 flatten 操作，变为 18496 维的向量，

接下来依次为256，128节点的全连接层，都使用比例为0.4的 Dropout，

最后输出为 16 个节点，是最终的分类类别数。

下面是 HybridSN 类的代码：

class_num = 16

class HybridSN(nn.Module):
  def __init__(self):
    super(HybridSN, self).__init__()
    self.conv3d_1 = nn.Sequential(
        nn.Conv3d(1, 8, kernel_size=(7, 3, 3), stride=1, padding=0),
        nn.BatchNorm3d(8),
        nn.ReLU(inplace = True),
    )
    self.conv3d_2 = nn.Sequential(
        nn.Conv3d(8, 16, kernel_size=(5, 3, 3), stride=1, padding=0),
        nn.BatchNorm3d(16),
        nn.ReLU(inplace = True),
    )
    self.conv3d_3 = nn.Sequential(
        nn.Conv3d(16, 32, kernel_size=(3, 3, 3), stride=1, padding=0),
        nn.BatchNorm3d(32),
        nn.ReLU(inplace = True)
    )

    self.conv2d_4 = nn.Sequential(
        nn.Conv2d(576, 64, kernel_size=(3, 3), stride=1, padding=0),
        nn.BatchNorm2d(64),
        nn.ReLU(inplace = True),
    )
    self.fc1 = nn.Linear(18496,256)
    self.fc2 = nn.Linear(256,128)
    self.fc3 = nn.Linear(128,16)
    self.dropout = nn.Dropout(p = 0.4)

  def forward(self,x):
    out = self.conv3d_1(x)
    out = self.conv3d_2(out)
    out = self.conv3d_3(out)
    out = self.conv2d_4(out.reshape(out.shape[0],-1,19,19))
    out = out.reshape(out.shape[0],-1)
    out = F.relu(self.dropout(self.fc1(out)))
    out = F.relu(self.dropout(self.fc2(out)))
    out = self.fc3(out)
    return out

# 随机输入，测试网络结构是否通
x = torch.randn(1, 1, 30, 25, 25)
net = HybridSN()
y = net(x)

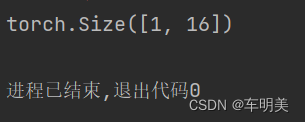

print(y.shape)



2. 创建数据集

首先对高光谱数据实施PCA降维；然后创建 keras 方便处理的数据格式；然后随机抽取 10% 数据做为训练集，剩余的做为测试集。

首先定义基本函数：

# 对高光谱数据 X 应用 PCA 变换
def applyPCA(X, numComponents):
    newX = np.reshape(X, (-1, X.shape[2]))
    pca = PCA(n_components=numComponents, whiten=True)
    newX = pca.fit_transform(newX)
    newX = np.reshape(newX, (X.shape[0], X.shape[1], numComponents))
    return newX

# 对单个像素周围提取 patch 时，边缘像素就无法取了，因此，给这部分像素进行 padding 操作
def padWithZeros(X, margin=2):
    newX = np.zeros((X.shape[0] + 2 * margin, X.shape[1] + 2* margin, X.shape[2]))
    x_offset = margin
    y_offset = margin
    newX[x_offset:X.shape[0] + x_offset, y_offset:X.shape[1] + y_offset, :] = X
    return newX

# 在每个像素周围提取 patch ，然后创建成符合 keras 处理的格式
def createImageCubes(X, y, windowSize=5, removeZeroLabels = True):
    # 给 X 做 padding
    margin = int((windowSize - 1) / 2)
    zeroPaddedX = padWithZeros(X, margin=margin)
    # split patches
    patchesData = np.zeros((X.shape[0] * X.shape[1], windowSize, windowSize, X.shape[2]))
    patchesLabels = np.zeros((X.shape[0] * X.shape[1]))
    patchIndex = 0
    for r in range(margin, zeroPaddedX.shape[0] - margin):
        for c in range(margin, zeroPaddedX.shape[1] - margin):
            patch = zeroPaddedX[r - margin:r + margin + 1, c - margin:c + margin + 1]
            patchesData[patchIndex, :, :, :] = patch
            patchesLabels[patchIndex] = y[r-margin, c-margin]
            patchIndex = patchIndex + 1
    if removeZeroLabels:
        patchesData = patchesData[patchesLabels>0,:,:,:]
        patchesLabels = patchesLabels[patchesLabels>0]
        patchesLabels -= 1
    return patchesData, patchesLabels

def splitTrainTestSet(X, y, testRatio, randomState=345):
    X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=testRatio, random_state=randomState, stratify=y)
    return X_train, X_test, y_train, y_test

 下面读取并创建数据集：

# 地物类别
class_num = 16
X = sio.loadmat('Indian_pines_corrected.mat')['indian_pines_corrected']
y = sio.loadmat('Indian_pines_gt.mat')['indian_pines_gt']

# 用于测试样本的比例
test_ratio = 0.90
# 每个像素周围提取 patch 的尺寸
patch_size = 25
# 使用 PCA 降维，得到主成分的数量
pca_components = 30

print('Hyperspectral data shape: ', X.shape)
print('Label shape: ', y.shape)

print('\n... ... PCA tranformation ... ...')
X_pca = applyPCA(X, numComponents=pca_components)
print('Data shape after PCA: ', X_pca.shape)

print('\n... ... create data cubes ... ...')
X_pca, y = createImageCubes(X_pca, y, windowSize=patch_size)
print('Data cube X shape: ', X_pca.shape)
print('Data cube y shape: ', y.shape)

print('\n... ... create train & test data ... ...')
Xtrain, Xtest, ytrain, ytest = splitTrainTestSet(X_pca, y, test_ratio)
print('Xtrain shape: ', Xtrain.shape)
print('Xtest  shape: ', Xtest.shape)

# 改变 Xtrain, Ytrain 的形状，以符合 keras 的要求
Xtrain = Xtrain.reshape(-1, patch_size, patch_size, pca_components, 1)
Xtest  = Xtest.reshape(-1, patch_size, patch_size, pca_components, 1)
print('before transpose: Xtrain shape: ', Xtrain.shape)
print('before transpose: Xtest  shape: ', Xtest.shape)

# 为了适应 pytorch 结构，数据要做 transpose
Xtrain = Xtrain.transpose(0, 4, 3, 1, 2)
Xtest  = Xtest.transpose(0, 4, 3, 1, 2)
print('after transpose: Xtrain shape: ', Xtrain.shape)
print('after transpose: Xtest  shape: ', Xtest.shape)


""" Training dataset"""
class TrainDS(torch.utils.data.Dataset):
    def __init__(self):
        self.len = Xtrain.shape[0]
        self.x_data = torch.FloatTensor(Xtrain)
        self.y_data = torch.LongTensor(ytrain)
    def __getitem__(self, index):
        # 根据索引返回数据和对应的标签
        return self.x_data[index], self.y_data[index]
    def __len__(self):
        # 返回文件数据的数目
        return self.len

""" Testing dataset"""
class TestDS(torch.utils.data.Dataset):
    def __init__(self):
        self.len = Xtest.shape[0]
        self.x_data = torch.FloatTensor(Xtest)
        self.y_data = torch.LongTensor(ytest)
    def __getitem__(self, index):
        # 根据索引返回数据和对应的标签
        return self.x_data[index], self.y_data[index]
    def __len__(self):
        # 返回文件数据的数目
        return self.len

# 创建 trainloader 和 testloader
trainset = TrainDS()
testset  = TestDS()
train_loader = torch.utils.data.DataLoader(dataset=trainset, batch_size=128, shuffle=True, num_workers=2)
test_loader  = torch.utils.data.DataLoader(dataset=testset,  batch_size=128, shuffle=False, num_workers=2)

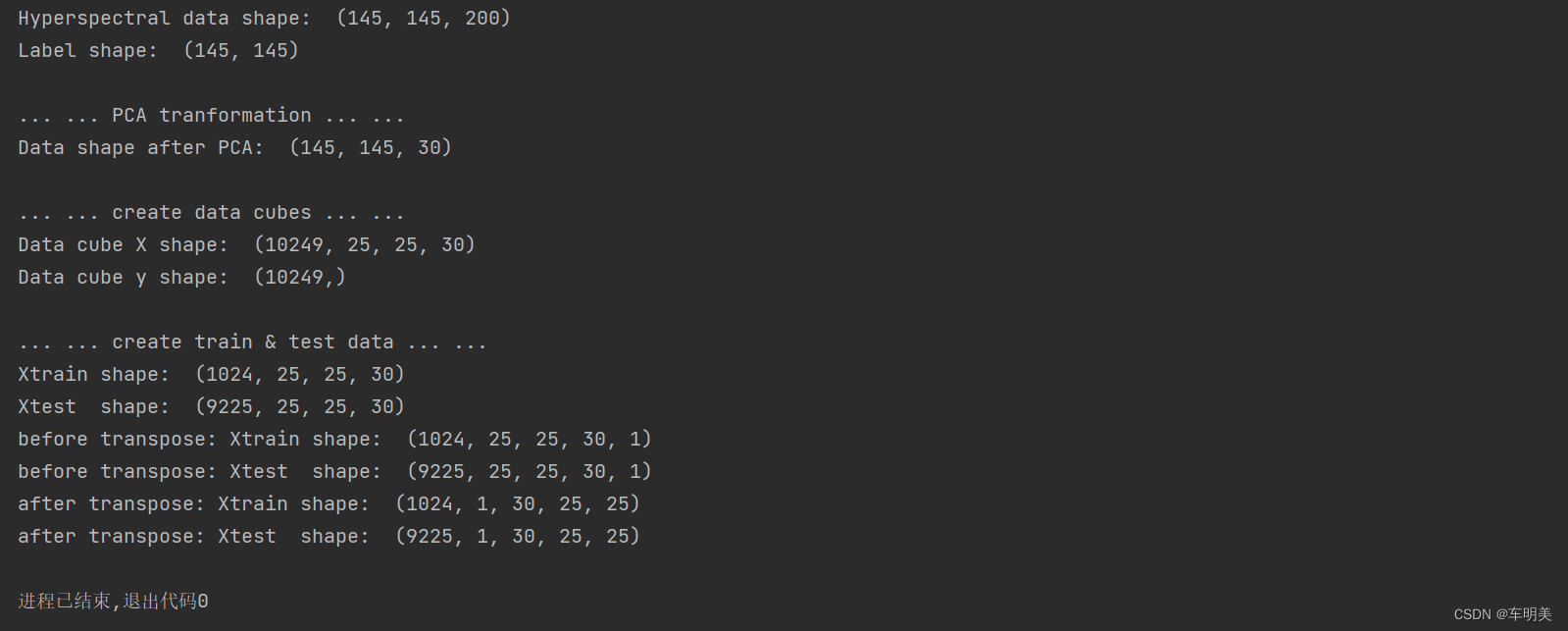

输出结果如下：

 3. 开始训练

# 使用GPU训练，可以在菜单 "代码执行工具" -> "更改运行时类型" 里进行设置
device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")

# 网络放到GPU上
net = HybridSN().to(device)
criterion = nn.CrossEntropyLoss()
optimizer = optim.Adam(net.parameters(), lr=0.001)

# 开始训练
total_loss = 0
for epoch in range(100):
    for i, (inputs, labels) in enumerate(train_loader):
        inputs = inputs.to(device)
        labels = labels.to(device)
        # 优化器梯度归零
        optimizer.zero_grad()
        # 正向传播 +　反向传播 + 优化
        outputs = net(inputs)
        loss = criterion(outputs, labels)
        loss.backward()
        optimizer.step()
        total_loss += loss.item()
    print('[Epoch: %d]   [loss avg: %.4f]   [current loss: %.4f]' %(epoch + 1, total_loss/(epoch+1), loss.item()))

print('Finished Training')

 4. 模型测试

count = 0
# 模型测试
for inputs, _ in test_loader:
    inputs = inputs.to(device)
    outputs = net(inputs)
    outputs = np.argmax(outputs.detach().cpu().numpy(), axis=1)
    if count == 0:
        y_pred_test =  outputs
        count = 1
    else:
        y_pred_test = np.concatenate( (y_pred_test, outputs) )

# 生成分类报告
classification = classification_report(ytest, y_pred_test, digits=4)
print(classification)

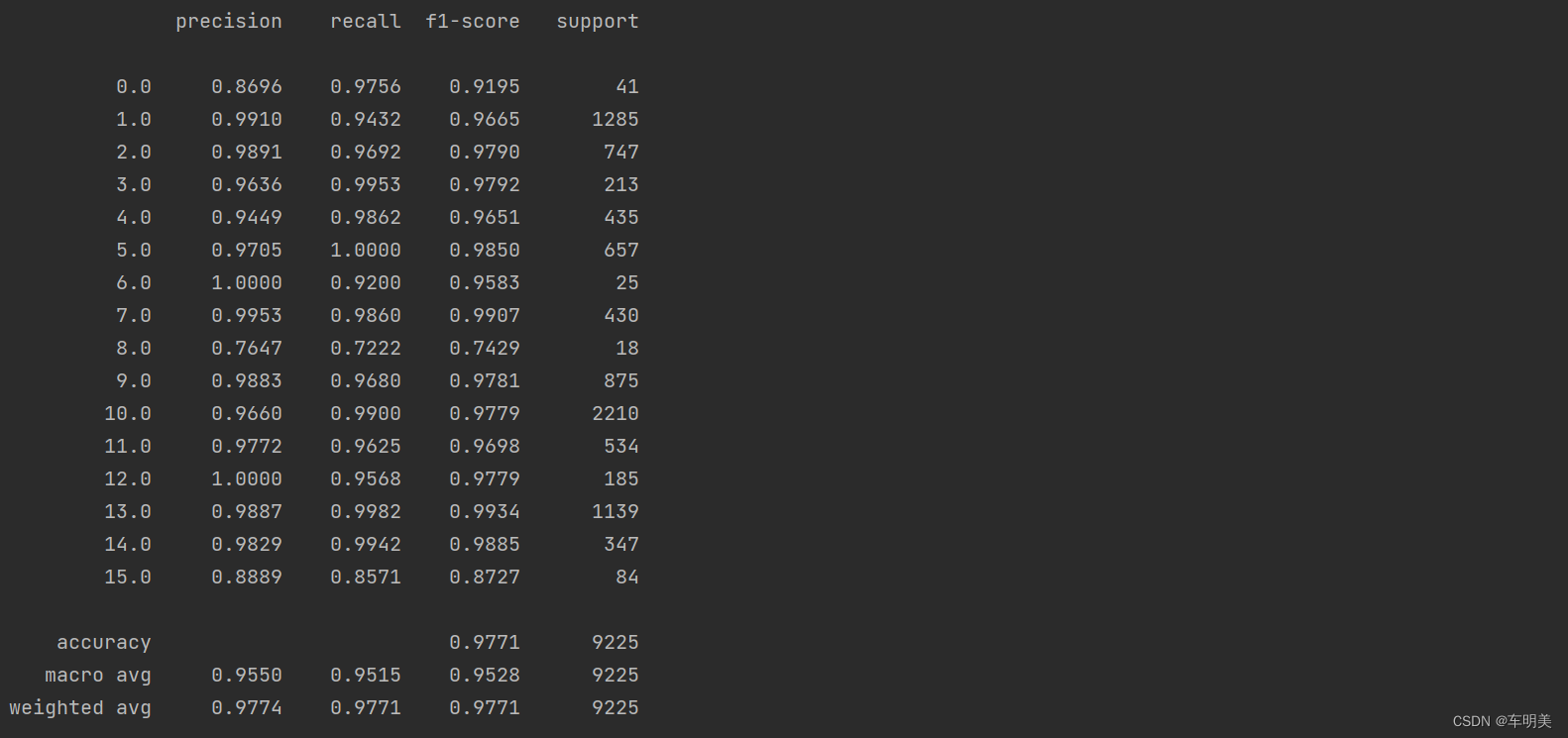

结果如下 ：

 Part3 思考题：

1、3D卷积和2D卷积的区别？

  2D卷积和3D卷积的主要区别为滤波器滑动的空间维度。3D卷积的优势在于描述3D空间中的 对象关系。3D关系在某一些应用中十分重要，如3D对象的分割以及医学图像的重构等。

2、然后多测试几次，会发现每次分类的结果都不一样，请思考为什么？

nn.dropout()是为了防止或减轻过拟合而使用的函数,它一般用在全连接层 Dropout就是在不同的训练过程中随机扔掉一部分神经元。也就是让某个神经元的激活值以一定的概率p,让其停止工作,这次训练过程中不更新权值,也不参加神经网络的计算。它的随机性导致了每次结果不一样

3、如果想要进一步提升高光谱图像的分类性能，可以如何改进？

使用注意力机制来处理特征，进而提升高光谱图像的分类性能
