基于stm32f103 PWM波 的配置问题

usart串口，首先tx是作为输出的，逻辑上输出的数据都是0或者1，也就是由高低电平来表示，推挽就是能稳定输出1或者0。而复用，是因为这个io受的是内部的的usart模块来控制，并非是gpio寄存器来控制。至于rx设置为浮空输入那就很好理解了，首先接收的肯定是要设置为输入，才能检测外界的电平，其次，浮空就能收到高和低的电平，也才能分析出0和1.

STM32的定时器是个强大的模块，定时器使用的频率也是很高的，定时器可以做一些基本的定时，还可以做PWM输出或者输入捕获功能。从系统框架图下看，名为TIMx的有八个，其中TIM1和TIM8挂在APB2总线上，而TIM2-TIM7则挂在APB1总线上。其中TIM1&TIM8称为高级控制定时器（advanced control timer).他们所在的APB2总线也比APB1总线要好。APB2可以工作在72MHz下，而APB1最大是36MHz。

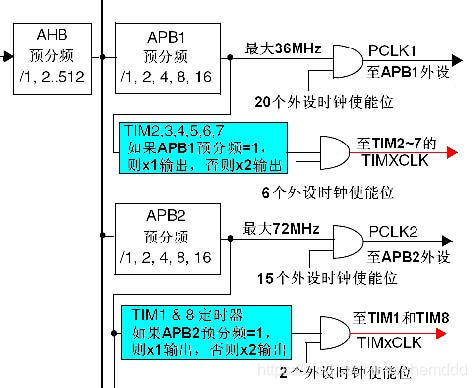

当APB1的预分频系数为1时，这个倍频器不起作用，定时器的时钟频率等于APB1 的频率；当APB1的预分频系数为其它数值(即预分频系数为2、4、8 或16)时，这个倍频器起作用，定时器的时钟频率等于APB1 的频率两倍。也就是，当APB1不分频，TIM3的时钟速度为36MHz，当2分频是，APB1变成18MHz，但是TIM又会倍频，即TIM时钟等于18*2=36MHz。这里我们用向上计数的方式，即TIMx_CNT中的计数值达到TIMx_ARR中的值时，产生中断，TIMx_CNT又从0开始计。

110：PWM模式1－ 在向上计数时，一旦TIMx_CNT<TIMx_CCR1时通道1为有效电平，否则为
无效电平；在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为无效电平(OC1REF=0)，否
则为有效电平(OC1REF=1)。
111：PWM模式2－ 在向上计数时，一旦TIMx_CNT<TIMx_CCR1时通道1为无效电平，否则为
有效电平
