课程学习--设计模式 画图规范(第1期)：ER图

已于 2022-04-12 22:05:38 修改
阅读量3.6k 收藏 10
点赞数
分类专栏： 理论基础--设计模式 文章标签： ER图
于 2022-04-12 22:04:41 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/charliejohn/article/details/124135669
版权
本文详细解读了ER图的基本概念，介绍了基数约束在关系模型中的应用，深入剖析了第一、第二、第三范式，探讨了桥接表和多级表的设计技巧，并区分了实线和虚线在关系模型中的含义。重点讲解了一对一情况下user表中profile_id的选择策略。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

一、 ER图

实体-关系图

二、 基数约束(cardinality)

在这里插入图片描述

三、 三大范式

  1. 属性不可分
  2. 每个属性都和主键有关
  3. 必须利用外键冗余其他表的属性

四、 桥接表

多对多关系中，需要用桥接表进行关联

五、 多级表

下级用外键找到上级的主键

六、 虚线实线

实线：identifying relationship (标识联系)
虚线：non-identifying relationship (非标识联系)
解释：在identifying relationship中，主键是外键的一部分。用虚线生成一个外键，然后把这个外键设为主键，则虚线会变成实线。

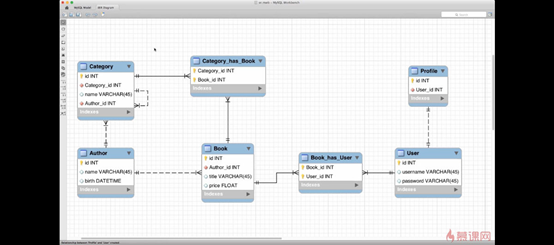

七、 图例

在这里插入图片描述
注意：一对一时，user表中放profile_id比较合适
