本文详细介绍了如何使用D3.js在SVG中绘制各种图形元素，包括路径、折线、多边形、直线、椭圆等，为数据可视化提供实用的代码示例。
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

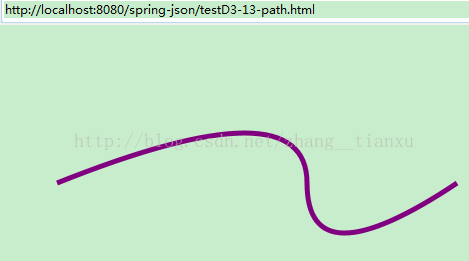

1. 路径
-
// 在 body 中插入一個 svg
-
var svg = d3.
select(
'body').
append(
'svg');
-
-
// 在 svg 中插入一個 path
-
svg.
append(
'path').attr({
-
d:
'M50 150Q300 50 300 150T450 150'
-
}).style({
-
fill:
'none',
-
stroke:
'purple',
-
'stroke-width':
5
-
});
-

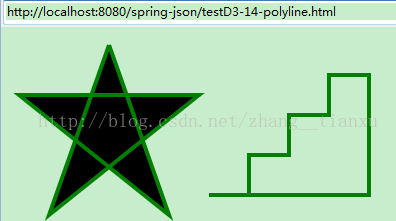

2. 折线
-
// 在 body 中插入一個 svg
-
var svg = d3.
select(
'body').
append(
'svg');
-
-
-
// 在 svg 中插入 polyline
-
svg.
append(
'polyline').attr({
-
points:
'100,10 40,180 190,60 10,60 160,180 100,10'
-
}).style({
-
fill:
'black',
-
stroke:
'green',
-
'stroke-width':
4
-
});
-
-
// 在 svg 中插入 polyline
-
svg.
append(
'polyline').attr({
-
points:
'200,160 240,160 240,120 280,120 280,80 320,80 320,40 360,40 360,160 240,160'
-
}).style({
-
fill:
'none',
-
stroke:
'green',
-
'stroke-width':
4
-
});
3. 多边形
-
// 在 body 中插入一個 svg
-
var svg = d3.
select(
'body').
append(
'svg');
-
// 在 svg 中插入 polygon
-
svg.
append(
'polygon').attr({
-
points:
'50,10 20,50 80,50'
-
}).style({
-
fill:
'none',
-
stroke:
'#f0f',
-
'stroke-width':
4
-
});
-
-
// 在 svg 中插入 polygon
-
svg.
append(
'polygon').attr({
-
points:
'70,10 130,10 100,50 '
-
}).style({
-
fill:
'none',
-
stroke:
'#520',
-
'stroke-width':
4
-
});
-
-
// 在 svg 中插入 polygon
-
svg.
append(
'polygon').attr({
-
points:
'150,10 120,50 180,50'
-
}).style({
-
fill:
'none',
-
stroke:
'#f0f',
-
'stroke-width':
4
-
});
4. 直线
-
// 在 body 中插入一個 svg
-
var svg = d3.
select(
'body').
append(
'svg');
-
-
// 在 svg 中插入 line
-
svg.
append(
'line').attr({
-
x1:
40,
-
y1:
70,
-
x2:
250,
-
y2:
70
-
}).style({
-
stroke:
'black',
-
'stroke-width':
5
-
});
-
-
// 在 svg 中插入 line
-
svg.
append(
'line').attr({
-
x1:
40,
-
y1:
140,
-
x2:
250,
-
y2:
140
-
}).style({
-
stroke:
'black',
-
'stroke-width':
5
-
});
-
-
// 在 svg 中插入 line
-
svg.
append(
'line').attr({
-
x1:
100,
-
y1:
10,
-
x2:
100,
-
y2:
200
-
}).style({
-
stroke:
'black',
-
'stroke-width':
5
-
});
-
-
// 在 svg 中插入 line
-
svg.
append(
'line').attr({
-
x1:
180,
-
y1:
10,
-
x2:
180,
-
y2:
200
-
}).style({
-
stroke:
'black',
-
'stroke-width':
5
-
});
-
-
// 在 svg 中插入 circle
-
svg.
append(
'circle').attr({
-
cx:
140,
-
cy:
105,
-
r:
20
-
}).style({
-
fill:
'none',
-
stroke:
'red',
-
'stroke-width':
4
-
});
-
-
// 在 svg 中插入 line
-
svg.
append(
'line').attr({
-
x1:
50,
-
y1:
20,
-
x2:
80,
-
y2:
50
-
}).style({
-
stroke:
'black',
-
'stroke-width':
5
-
});
-
-
// 在 svg 中插入 line
-
svg.
append(
'line').attr({
-
x1:
80,
-
y1:
20,
-
x2:
50,
-
y2:
50
-
}).style({
-
stroke:
'black',
-
'stroke-width':
5
-
});
-
-
// 在 svg 中插入 circle
-
svg.
append(
'circle').attr({
-
cx:
220,
-
cy:
180,
-
r:
20
-
}).style({
-
fill:
'none',
-
stroke:
'red',
-
'stroke-width':
4
-
});

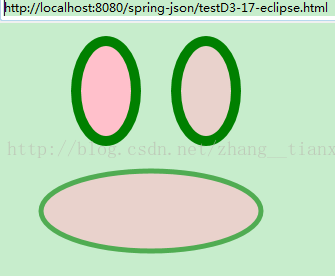

5. 椭圆
-
// 在 body 中插入一個 svg
-
var svg = d3.
select(
'body').
append(
'svg');
-
-
// 在 svg 中插入 ellipse
-
svg.
append(
'ellipse').attr({
-
cx:
100,
-
cy:
60,
-
rx:
30,
-
ry:
50
-
}).style({
-
fill:
'pink',
-
stroke:
'green',
-
'stroke-width':
10
-
});
-
-
// 在 svg 中插入 ellipse
-
svg.
append(
'ellipse').attr({
-
cx:
200,
-
cy:
60,
-
rx:
30,
-
ry:
50
-
}).style({
-
fill:
'pink',
-
stroke:
'green',
-
'stroke-width':
10,
-
'fill-opacity':
.6
-
});
-
-
// 在 svg 中插入 ellipse
-
svg.
append(
'ellipse').attr({
-
cx:
145,
-
cy:
180,
-
rx:
110,
-
ry:
40
-
}).style({
-
fill:
'pink',
-
stroke:
'green',
-
'stroke-width':
5,
-
opacity:
.6
-
});
