riscv vector load相关命令学习

看了一下英文版文档，做一个个人的小总结

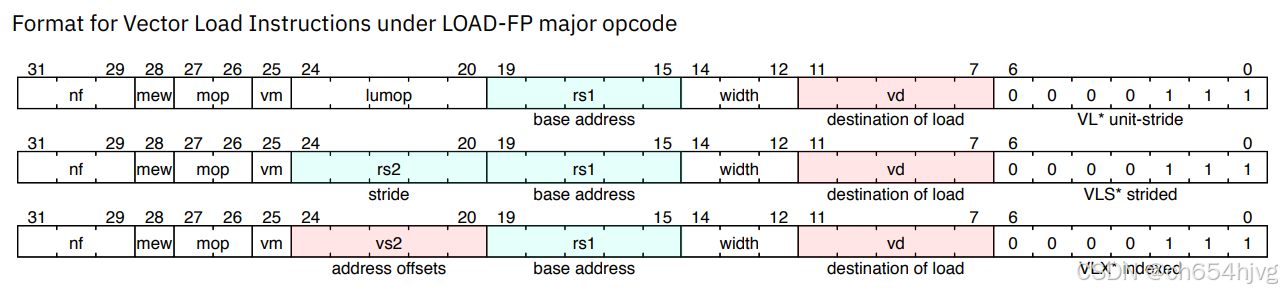

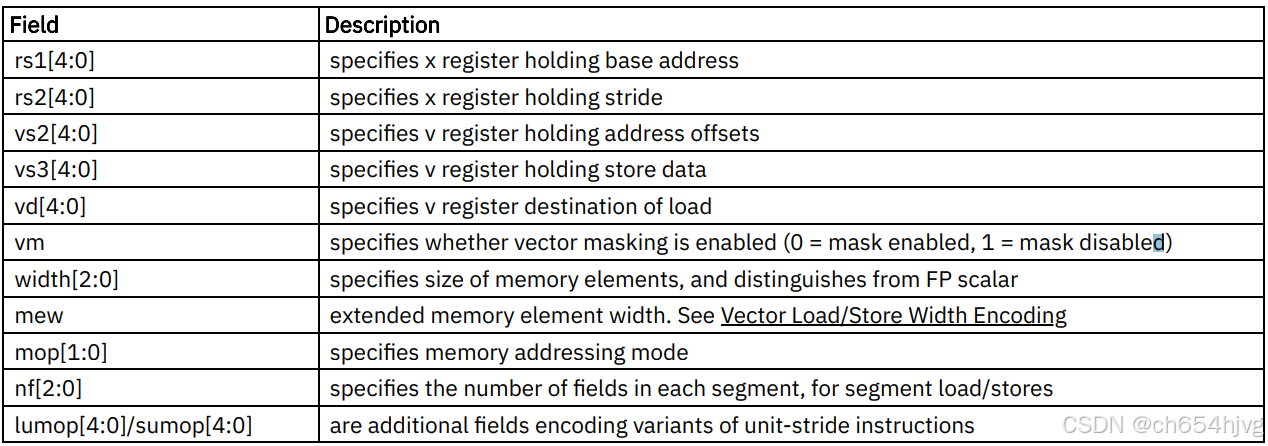

1.编码及解释

2.相关指令分类

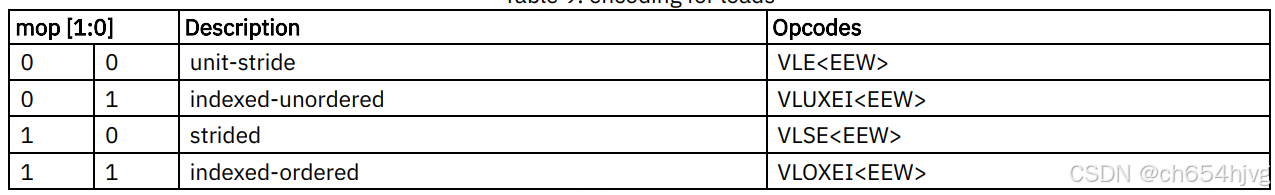

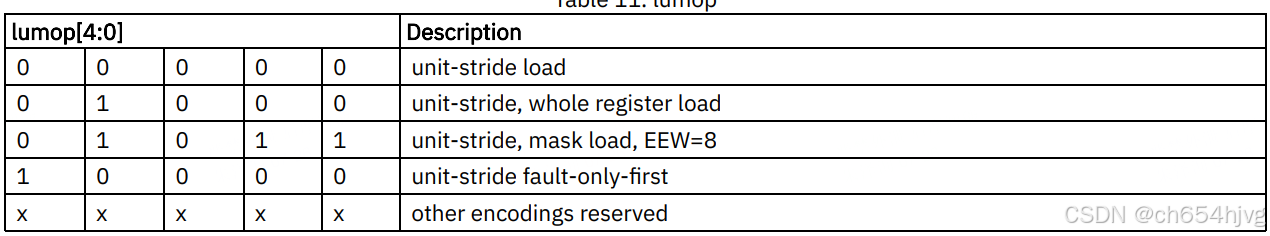

指令根据mop分为unit-stride,index-unorder,strided,indexed-order四种；其中unit-stride根据lumop又可以分为四种，如图

3.常见名词

riscv-vector扩展指令有别于传统设计的一点是，采用了动态寄存器类型设定（dynamic register typing）。涉及的包括但不限于：

为了更好的理解load指令，需要知道下面几个概念：

SEW：元素位宽；LMUL：向量寄存器组数；vl:指令控制的元素数；VLEN：向量寄存器长度

不妨设VLEN=512b 使用vsetvli指令配置这些参数

t0=vl=LMUL*(VLEN/SEW)=8

4.unit-stride load

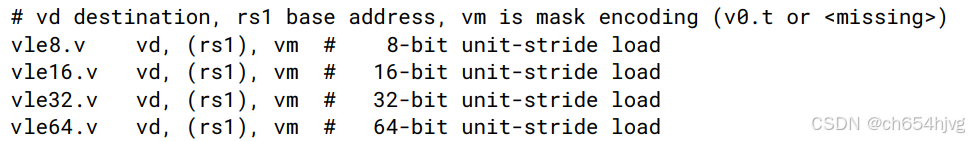

unit-stride load很简单，就是一个地址接着一个无间隔进行load，下面四个命令

第一条指令配置了元素宽度为8，但是寄存器配置为32，这是否会产生矛盾呢？答案是否定的。在指令执行过程中，操作的位宽为EEW，有别于寄存器配置的SEW。因此执行第一条指令会load EEW=8 vl=8 emul=1/8 ，加载在（rs1）地址开始的共8个8b数据到向量寄存器vd中（将内存上的地址分割成vl数量EEW宽度的数据），最终占有vd这个寄存器的len的1/8。

第二条指令也是同理，EEW=16 vl=8 emul=1/4 。

第三条指令EEW=SEW emul=lmul=1/2

第四条指令EEW=SEW*2 emul =1

可以发现，在vtype配置中，vl决定了指令控制的元素数，而不随指令的EEW的改变而改变。

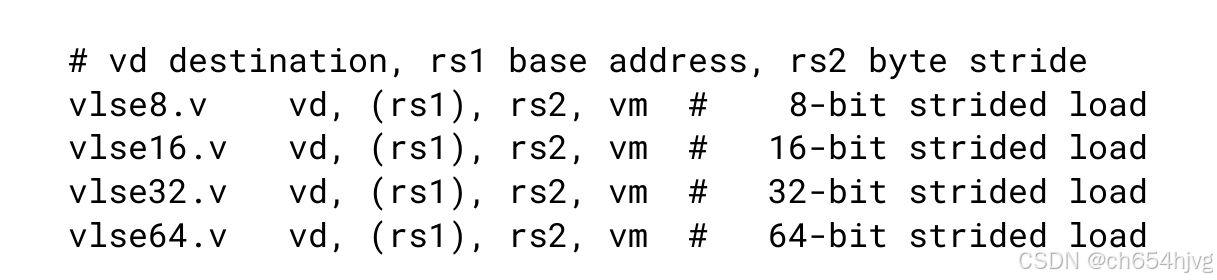

5.stride load

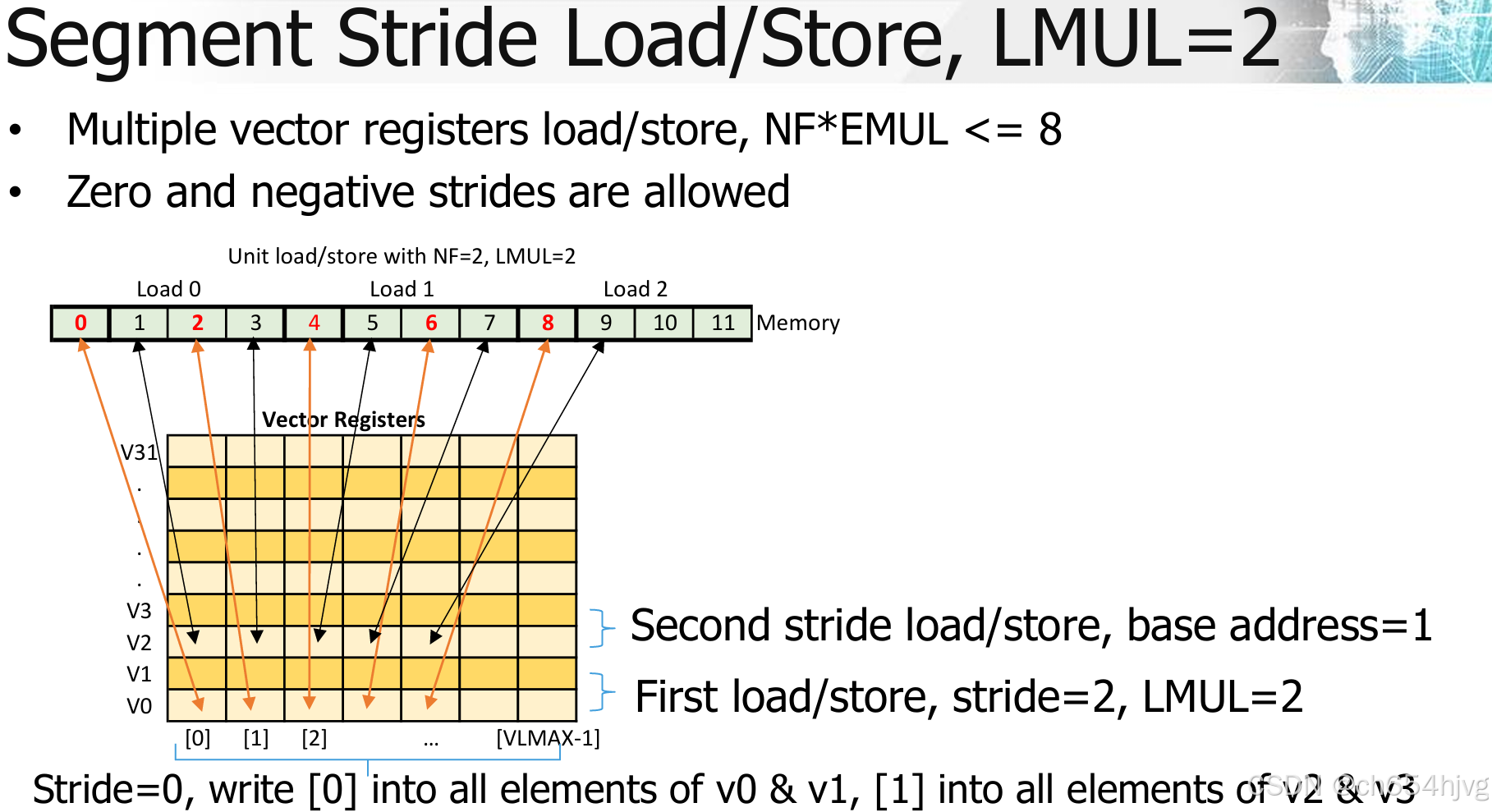

也支持零步幅和负的步幅

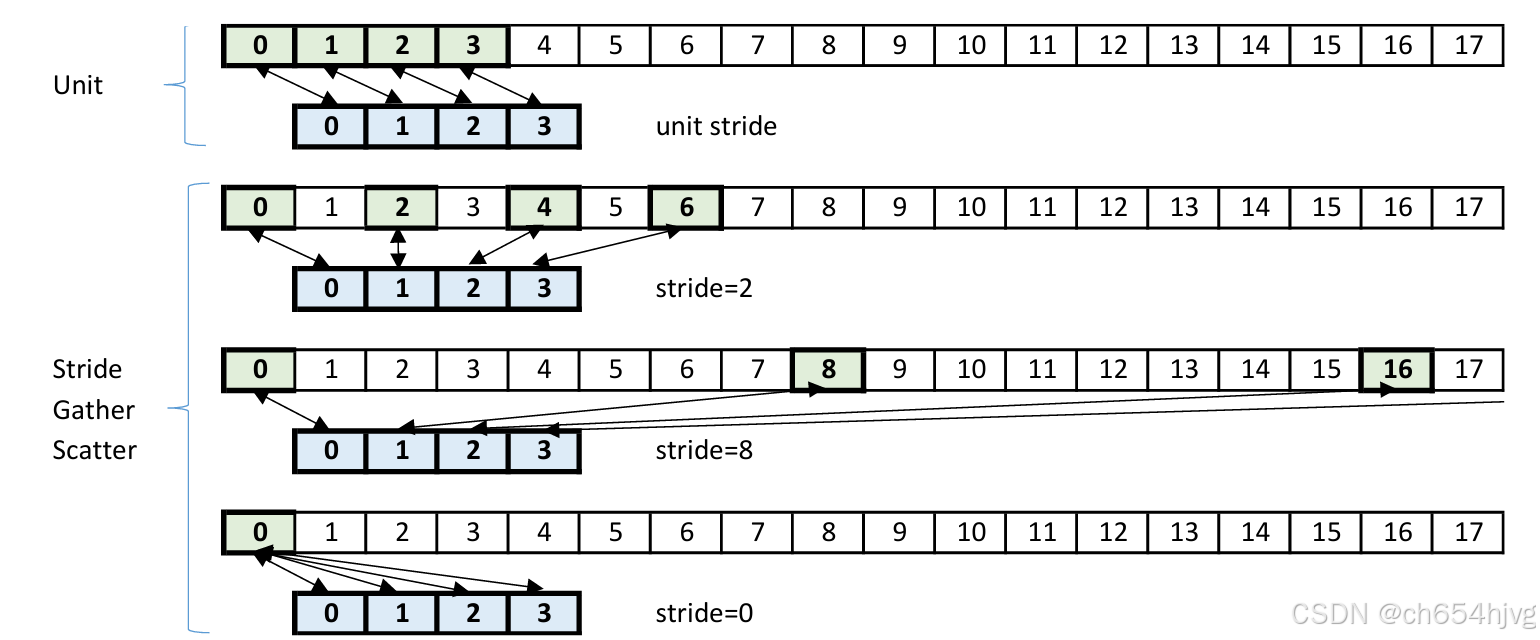

和stride的区别在于，会从rs2这个寄存器中提取出一个常数作为stride，然后在（rs1）地址上的数据被分为位宽eew的数据时，间隔stride个数据进行读取，如图所示：

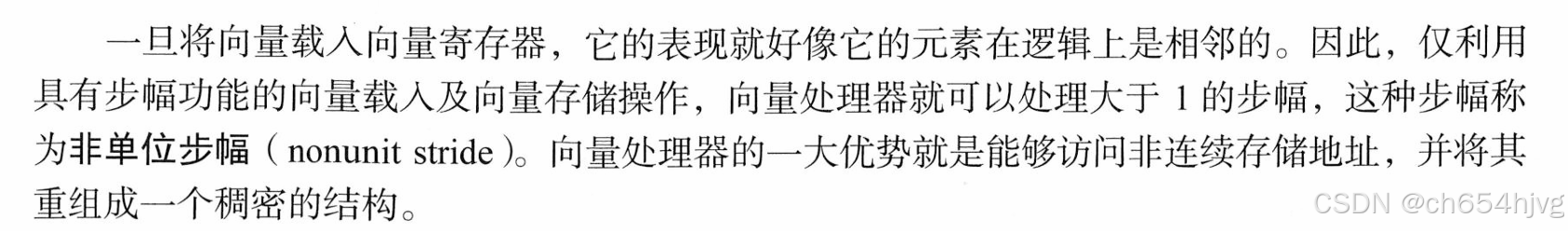

设置这种stride load的好处在于，可以很好地处理多维数组中的非连续数据

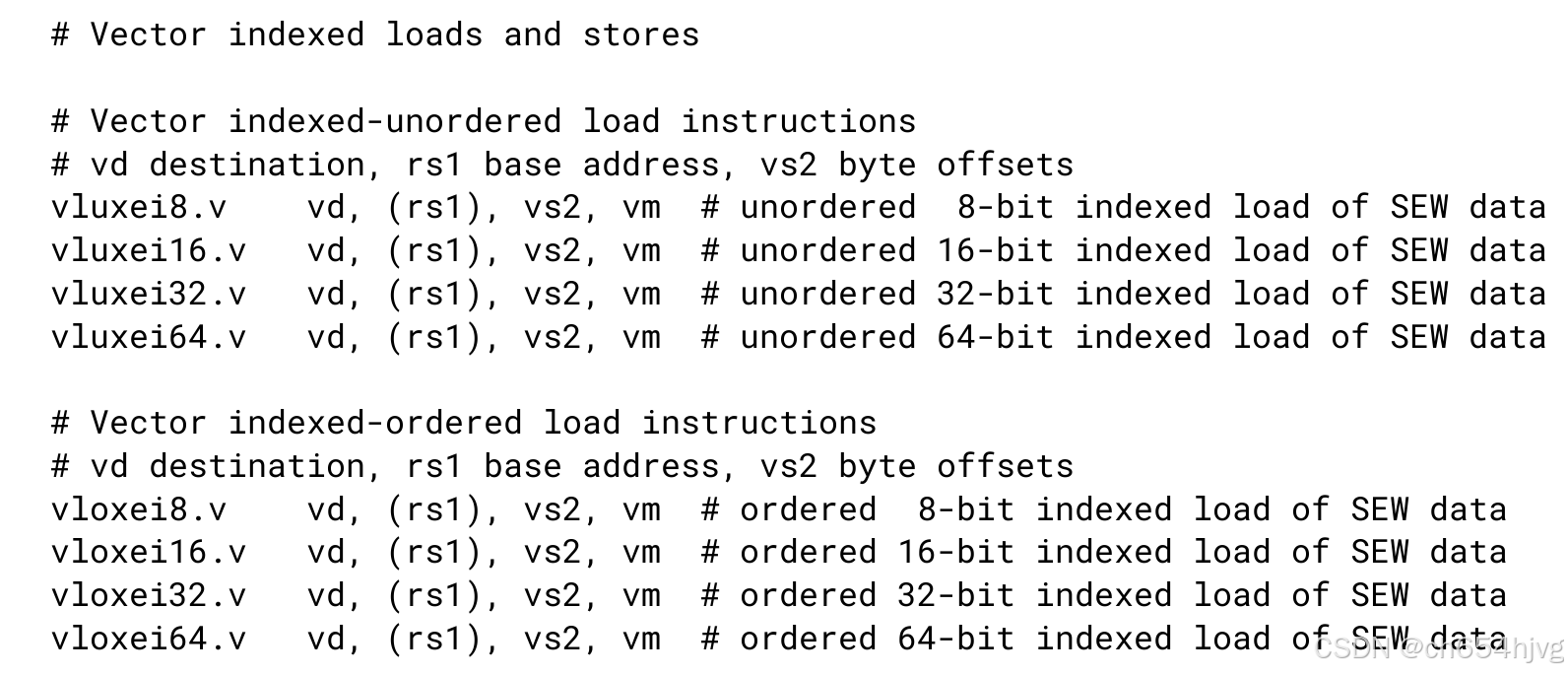

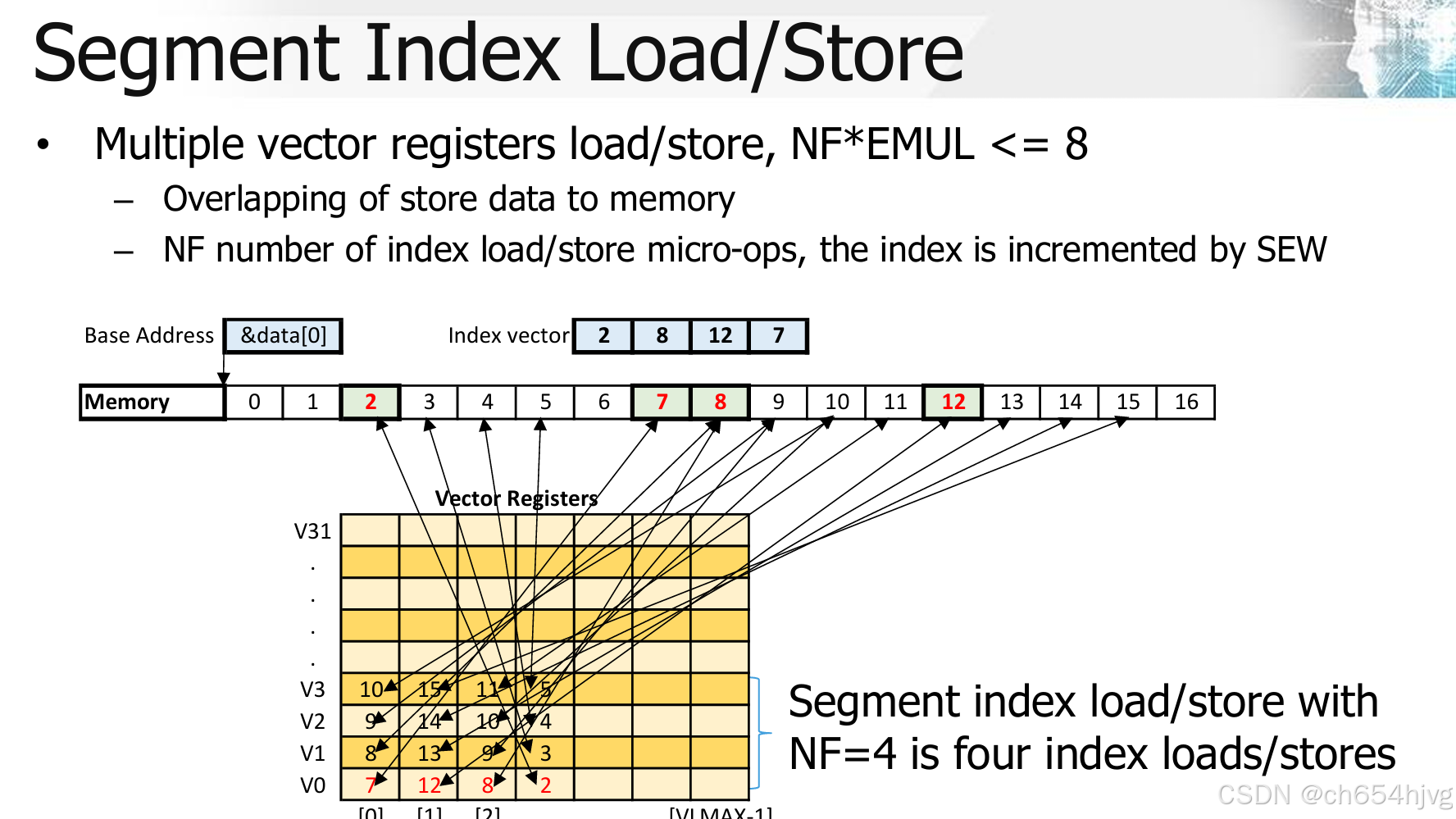

6.index load

index load和stride load的区别主要有两个。

其一是EEW负责vs2的数据格式，而SEW负责vd的数据格式

其二是index是访存地址的偏移而非元素的偏移

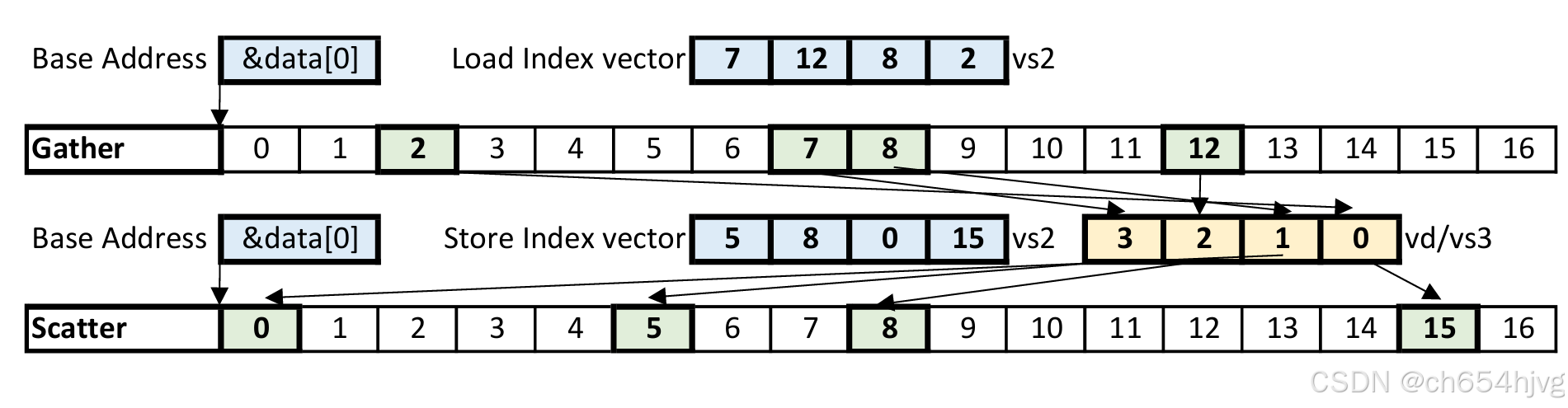

如图所示：

此类索引可以进行集中-分散操作，可以很好地支持稀疏矩阵的压缩。

7.whole register load（unit-stride、stride、index）

这条指令与上条指令就有所不同，与vl无关，而nf（n field）域起作用。nf可以理解为可以操作几个寄存器。指令的EEW决定了操作元素位宽，因此这条指令可以操作VLEN/EEW(每个filed操作几个EEW宽的数)*nf（filed数量）的数量的数。这条指令的作用是也是读取一个有效长度。为什么不直接改变vl呢。spec上给出了解释：

当不知道vector register的layout或者改变vl会产生很大的开销（增加复杂度）的时候会使用nf来代替vl进行操作。比较典型的有编译器发现寄存器溢出（compiler register spills,指的是寄存器容量不够）或者中断时的上下文切换等。

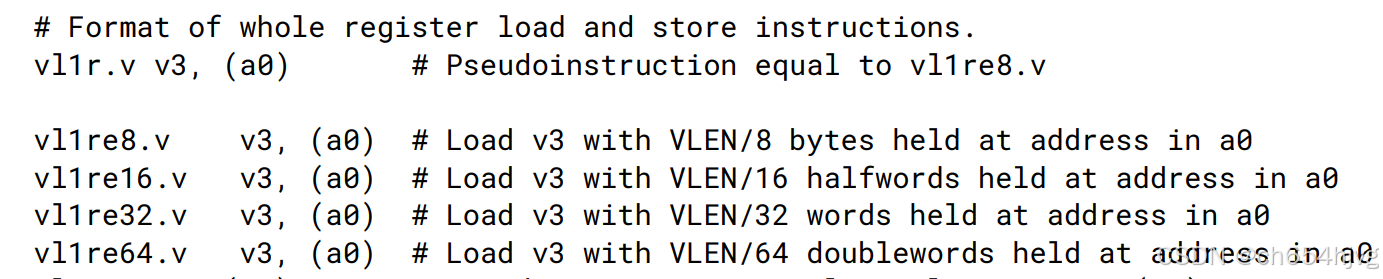

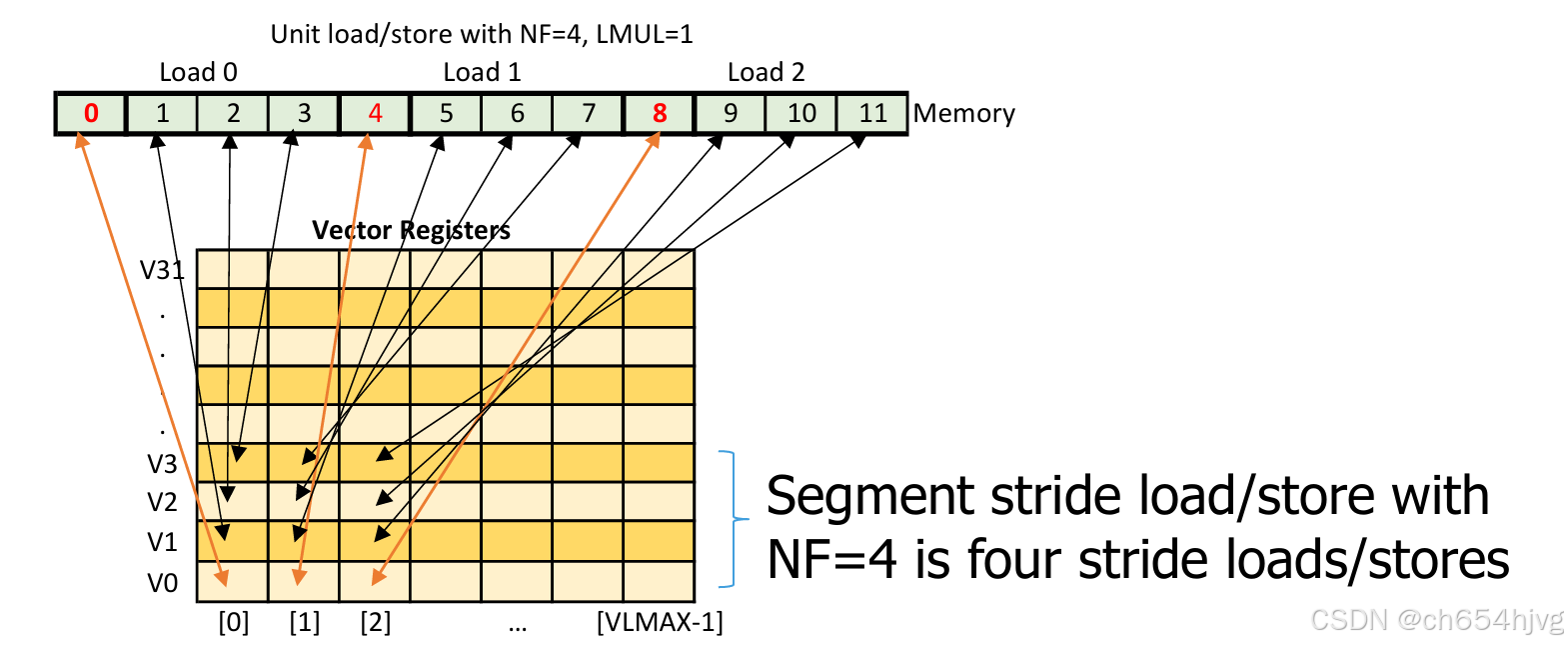

下面是segment unit-stride指令

分别是以eew=8,16,32,64，从（a0）开始一个地址一个地址读值，来填满v3

unit-stride:

stride:

index:

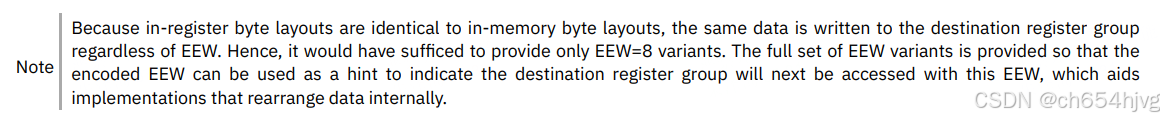

值得一提的是，向量寄存器和memory的数据类型是一样的，并且这里不论eew的值为多少，填充的总长度都是一定的（VLEN）。之所以可以设置eew，是为了可以提示后续指令处理的EEW

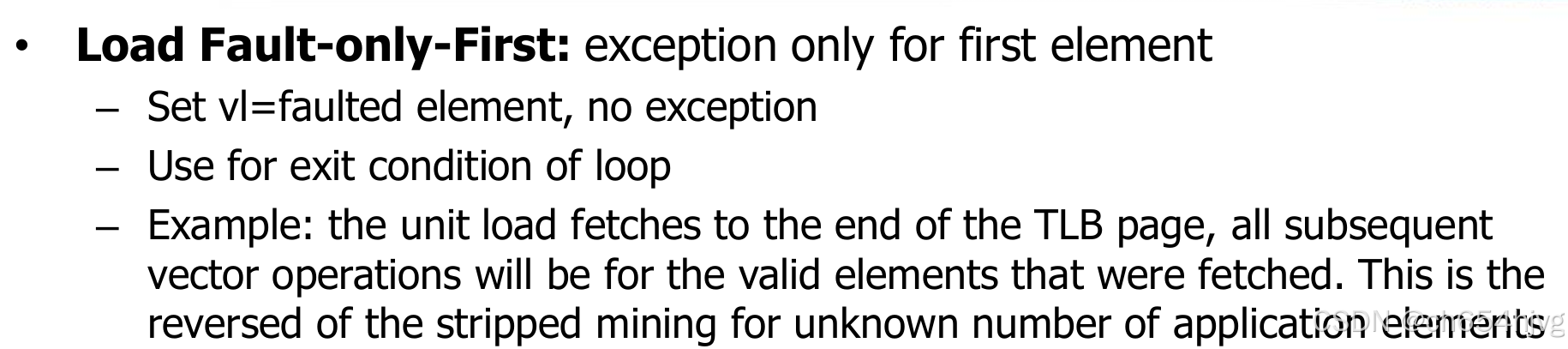

8.unit-stride fault-only-first

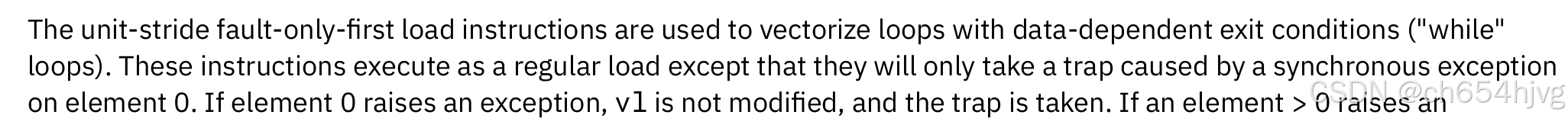

用于向量化的循环的退出。只有第一个元素会引起trap。

参考资料：riscv-v-spec-1.0 & Andes-RVV-Webinar
