XDU计组实验一 软中断实验-DOS功能调用
原文链接，观看更丝滑：(实验一 软中断实验-DOS功能调用)
文章目录
- 实验目的
- 掌握汇编语言编程工具。
- 掌握中断基本功能调用方法。
- 掌握汇编语言编写、编译、调试方法。
- 实验内容
- 在屏幕上显示示“Hello World!”字符串。
- 从键盘输人自己的姓名和学号，并回显输出到屏幕。
- 从键盘输入循环读取英文字符，并将其对应的ASCII码输出到屏幕。真至键盘输入“Q”或“q”
- 注：1、2、3写成一个源程序。
- 实验原理
- 英文字符显示为 ASCII 码算法见后图。
INT 21H中断 01、02、09、0A 等功能调用见后表。- 实验步骤
- 熟悉
INT 21H软中断- 编写源程序
- 运行、调试
前置知识
参考文章：第一章 基础知识 - Mer_curiail - 博客园
TASM汇编语言的基本格式
MYSTACK SEGMENT PARA ‘STACK’
; DW 100 DUP(?)
MYSTACK ENDS
DATA SEGMENT PARA ‘DATA’
; DATA DEFINE
DATA ENDS
CODE SEGMENT PARA ‘CODE’
ASSUME DS:DATA,SS:MYSTACK,CS:CODE
START:
;INSERT YOUR OWN CODES
CODE ENDS
END START
汇编语言基础知识
汇编语言的组成
- 汇编指令：机器码的助记符，有对应的机器码
- 伪指令：没有对应的机器码，由编译器执行，计算机并不执行。
- 其他符号：如+，-，*，/`等，由编译器识别，没有对应的机器码
存储器、指令、数据和存储单元
- 存储器
存储器是指令和数据存放的地方，也就是我们平时所说的内存。
磁盘不同于内存，磁盘上的数据或程序如果不读到内存中，就无法被CPU利用。
- 指令和数据
指令和数据只是应用上的概念。在内存或磁盘上。没有任何区别，都是二进制的信息。
- 存储单元
存储器被划分为多个存储单元，存储单元从0开始编号。
一个存储单元可以存储一个Byte，即一个字节，也就是
8
b
i
t
8bit
8bit。
微机存储器的容量是以字节为最小单位来计算。对于拥有128个存储单元的存储器，它的容量就是128个字节。
同时有以下计量单位：
1 K B = 1024 B 1 M B = 1024 K B 1 G B = 1024 M B 1 T B = 1024 G B 1KB=1024B \quad 1MB=1024KB \quad 1GB=1024MB \quad 1TB=1024GB 1KB=1024B1MB=1024KB1GB=1024MB1TB=1024GB
汇编指令复习
CPU和其他芯片的导线，通常被称为总线。总线从物理上来讲，是一根根导线的集合。根据传送消息的不同，总线又从逻辑上分为：地址总线，控制总线，数据总线。
程序结构
汇编程序通常由几个段（Segment）组成：
- 数据段（Data Segment）：存储数据的地方，定义变量、字符串、缓冲区等。
- 栈段（Stack Segment）：用于存储函数调用时的数据（如返回地址、局部变量等）。
- 代码段（Code Segment）：存储程序的指令部分。
段（Segment）和寄存器（Register）
- 每个段都有一个寄存器指向它：
CS：代码段寄存器DS：数据段寄存器SS：栈段寄存器ES：附加段寄存器
MOV AX, data：将数据段的起始地址加载到AX寄存器中。MOV DS, AX：将AX中的值（即数据段的地址）加载到DS中，设置数据段寄存器。
各个寄存器及其用途
| 寄存器 | 全称 | 名称 | 用途 |
|---|---|---|---|
AX | Accumulator | 累加寄存器 | 算术运算、I/O 操作 |
BX | Base | 基址寄存器 | 数据指针、索引指针 |
CX | Count | 计数寄存器 | 循环计数器、字符串操作计数 |
DX | Data | 数据寄存器 | 算术运算、I/O 操作 |
SP | Stack Pointer | 栈指针寄存器 | 指向栈顶，管理堆栈数据 |
BP | Base Pointer | 基址指针寄存器 | 指向栈帧基址，在函数调用时用于指向当前函数的栈帧 |
SI | Source Index | 源索引寄存器 | 字符串或数组操作中的源地址 |
DI | Destination Index | 目标索引寄存器 | 字符串或数组操作中的目标地址 |
DS | Data Segment | 数据段寄存器 | 指向数据段，访问程序中的数据 |
CS | Code Segment | 代码段寄存器 | 指向当前执行代码的地址 |
SS | Stack Segment | 堆栈段寄存器 | 指向栈段，管理堆栈数据 |
ES | Extra Segment | 额外段寄存器 | 用于字符串和其他特殊内存操作 |
FS | FS Segment | 源段寄存器 | 用于线程局部存储（TLS）或操作系统的特殊功能 |
GS | GS Segment | 目标段寄存器 | 用于线程局部存储（TLS）或操作系统的特殊功能 |
FLAGS | Flags Register | 标志寄存器 | 存储算术运算结果的状态标志 |
备注：
AX、BX、CX、DX、SP、BP、SI、DI是 16 位寄存器，现代 CPU 还提供了对应的 32 位和 64 位扩展寄存器（如EAX、EBX、ECX、EDX等）。- 段寄存器：
DS、CS、SS、ES、FS、GS用于访问不同内存段，影响数据和代码的访问。FLAGS** 寄存器**：包含程序执行状态的标志，影响条件跳转和决策操作。
标签
在汇编语言中，标签（Label是程序中的一个标识符，用来标记代码的某个位置。它通常用于与跳转指令（如 JMP、JE 等）配合使用，指示程序跳转到某个特定的位置。
- 标签的概念：
- 标签是一个标识符，后跟冒号（
:）。它通常出现在代码行的开头，用来表示某个特定位置。 - 标签本身并不占用任何内存，它只是一个符号，用于指示代码位置，便于程序的控制流跳转。
- 标签是一个标识符，后跟冒号（
- 标签的使用：
- 当程序执行到某个跳转指令时，跳转指令会根据标签来确定程序跳转到哪一行。
- 标签可以放在代码段的任何地方，通常用来标记循环的开始、结束或特定的条件分支。
start: ; 标签 start，表示程序的开始位置
MOV AX, 5 ; 将 5 存入 AX 寄存器
JMP next ; 跳转到 next 标签
next: ; 标签 next，表示跳转后的代码位置
MOV BX, 10 ; 将 10 存入 BX 寄存器
; 程序继续执行...
- `start` 和 `next` 是标签。
- 程序会执行到 `JMP next`，然后跳转到 `next` 标签所在的地方，继续执行后续指令。
常用指令
- 数据传送指令
MOV destination, source：将源数据传送到目标位置（寄存器、内存等）。LEA destination, source：将源地址（指针）加载到目标寄存器中。（load effective address）
- 算术运算指令
ADD destination, source：将源值加到目标值上。SUB destination, source：从目标值中减去源值。MUL、DIV：乘法和除法。
- 条件跳转
CMP operand1, operand2：比较两个操作数（会影响标志寄存器）。JE (Jump if Equal)：如果两个操作数相等，跳转。JNE (Jump if Not Equal)：如果两个操作数不相等，跳转。JL (Jump if Less)：如果第一个操作数小于第二个操作数，跳转。JLE (Jump if Less or Equal)：如果第一个操作数小于或等于第二个操作数，跳转。JG (Jump if Greater)：如果第一个操作数大于第二个操作数，跳转.JGE (Jump if Greater or Equal)：如果第一个操作数大于或等于第二个操作数，跳转.JMP (Jump)：无条件跳转。
- 中断（Interrupt）
INT 21H：调用 DOS 中断，执行操作系统提供的服务。例如：AH=09H：显示字符串。AH=0AH：输入字符串。AH=4CH：程序退出。- …（其他）
字符串处理
字符串通常以 $ 作为结束符。DOS 中断 INT 21H 可以用于字符串的显示和输入。
MOV AH, 09H：显示字符串（要求字符串以$结尾）。MOV AH, 0AH：接收用户输入的字符串（以$结尾，输入前两个字节存储长度信息）。
栈操作
栈用于函数调用和局部变量存储，栈操作通常包括：
PUSH：将数据压入栈。POP：从栈中弹出数据。
循环和过程
- 循环：使用
CMP和条件跳转指令（如JNZ、JE）来控制程序的循环。 - 过程（Procedure）：程序中的功能块，可以重复调用。
位操作
位操作指令在处理字符、二进制数据时非常有用。比如：
ROL DL, CL：将寄存器DL左移CL位（旋转），常用于处理十六进制字符。AND、OR、XOR、NOT：这些都是位运算指令。
程序退出
INT 21H 中断 AH = 4CH 用于终止程序，AL = 0 表示正常退出。
INT 21H中断
程序思路
由于字符编码问题，本人统一用英文写代码注释了
实验目标总结：
- 显示"Hello World!" 字符串。
- 从键盘输入姓名和学号，并将它们回显到屏幕上。
- 从键盘输入字符，输出对应的ASCII码，直到输入“Q”或“q”时退出程序。
数据段
- 就是一些要打印出来的东西，放到数据段里
- 代码：
data SEGMENT PARA 'DATA'
helloworld DB 'Hellow, world!', 0DH, 0AH, 24H ; String: "Hellow, world!" , carriage return(CR), newline, and '$'(end of string)
nextline DB 0DH, 0AH, 24H ; CR and newline string, ends with '$'
buffer DB 0100H dup('$') ; 256-byte(16*16) buffer initialized with '$', dup means duplicate, dup('$') means 256 copies of '$'
nm DB 'Please input your name: ', '$' ; Prompt to input name, ends with '$'
id DB 'Please input your id: ', '$' ; Prompt to input ID, ends with '$'
chr DB 'Please input a char:', '$' ; Prompt to input a character, ends with '$'
data ENDS
代码段
- 代码：
code SEGMENT PARA 'CODE'
ASSUME CS: code, DS: data; CS and DS are the segments for code and data respectively
BEGIN:
;concrete code
code ENDS
END BEGIN
换行代码
- 由于经常需要打印换行，所以弄成个过程，方便重复调用
- 代码：
; Print a newline procedure
PrintNewLine PROC NEAR
LEA DX, nextline ; Load the address of newline characters into DX
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
RET ; Return from the procedure
PrintNewLine ENDp
初始化，载入数据（数据段初始化）
- 代码：
; Initialize data segment
MOV AX, data ; Load data segment address into AX
MOV DS, AX ; Set DS to point to the data segment
显示 “Hello World!” 字符串
- 思路：
- 首先，我们要在屏幕上输出固定的字符串
Hello, world!。汇编语言通过调用 DOS 中断（INT 21H）来实现这一点。 - 使用 DOS 中断 21h 的 09H 功能来显示一个以
$结束的字符串（这是 DOS 中断规定的字符串结束符）。我们将字符串"Hellow, world!"存储在数据段中，并通过LEA指令将它的地址加载到DX寄存器，然后调用INT 21H来显示它。
- 首先，我们要在屏幕上输出固定的字符串
- 代码：
; Display "Hellow, World!"
LEA DX, helloworld ; Load the address of the "Hellow, world!" string into DX
MOV AH, 09H ; DOS interrupt to display a string
INT 21H ; Call interrupt
; Print a newline using the procedure
CALL PrintNewLine

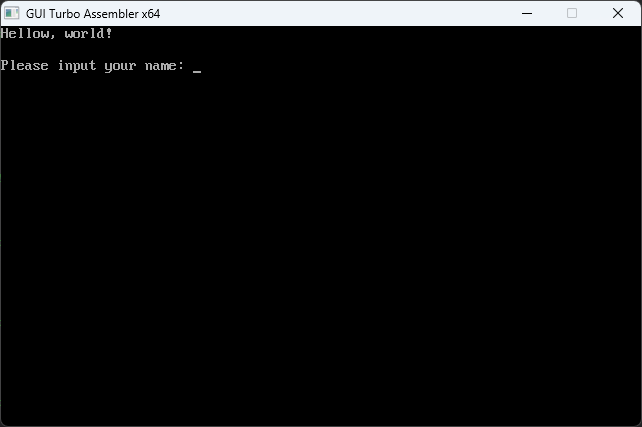

- 结果（用的是
TASM的官方GUI软件来演示，学校的星研集成环境其实编译器用的也是TASM）：
从键盘输入姓名和学号，并回显
- 思路：
- 程序需要提示用户输入姓名和学号，然后回显用户输入的内容。
- 我们通过调用 DOS 中断 21H 的功能 09H 来显示提示信息（比如“Please input your name: ”）。
- 输入姓名和学号使用 DOS 中断 21H 的功能 0AH。该功能会将输入的字符串存储在
buffer中，其中buffer的前两个字节分别存储最大输入长度和实际输入的长度。我们跳过前两个字节，直接输出用户输入的部分。 - 需要注意的是，输入字符串后我们需要在屏幕上显示用户输入的内容，回显功能就是将
buffer中的数据再次输出。
- 代码：
; name
LEA DX, nm ; Prompt for name
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
LEA DX, buffer ; Get name input into buffer
MOV AH, 0AH ; DOS interrupt to input a string
INT 21H
CALL PrintNewLine
LEA DX, buffer+2 ; Display name of input. Skip the first two bytes (length info) to display the input
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
CALL PrintNewLine
; ID
LEA DX, id ; Prompt for ID
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
LEA DX, buffer ; Get ID input into buffer
MOV AH, 0AH ; DOS interrupt to input a string
INT 21H
CALL PrintNewLine
LEA DX, buffer+2 ; Display ID of input. Skip the first two bytes (length info) to display the input
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
CALL PrintNewLine
- 结果：
输入字符并输出对应的 ASCII 码
- 思路：

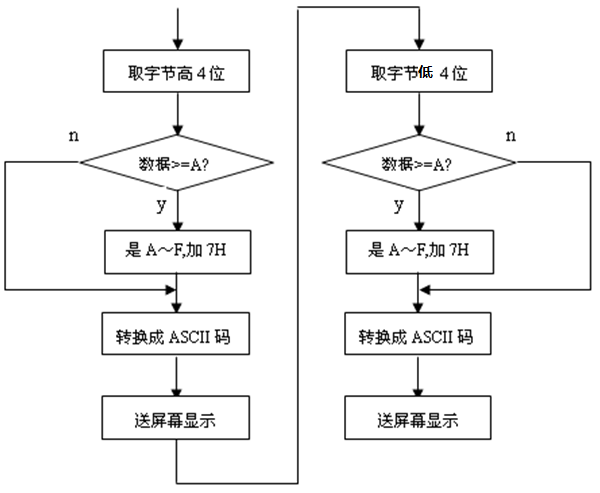

- 老师给的算法流程图：
- 注意！！！提取高/低位的时候，原始读入的数据一定要用另一个寄存器保存，不然会出错！我这里用
**MOV BL, AL**来保存输入的**AL**中的数据。 - 程序进入一个循环，不断从键盘读取字符，并输出该字符的 ASCII 码。
- 每次输入字符后，我们会使用
MOV AH, 02H来输出字符本身。 - 然后，我们通过位移操作（将字符按 4 位分成两部分）将字符的 ASCII 码转换为十六进制并显示。
- 通过
CMP AL, 'Q'和CMP AL, 'q'判断是否输入了Q或q，如果是则退出程序。
- 老师给的算法流程图：
- 代码：
; ASCII input loop
ascii_loop:
LEA DX, chr ; Prompt for a character
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
MOV AH, 01H ; DOS interrupt to input a single character
INT 21H
CMP AL, 'Q' ; Compare input character with 'Q'
JE exit_prog ; If input is 'Q', exit the program
CMP AL, 'q' ; Compare input character with 'q'
JE exit_prog ; If input is 'q', exit the program
CALL PrintNewLine
; Display ASCII value in hexadecimal
MOV BL, AL ; Save input character in BL
SHR AL, 4 ; Extract the high nibble (high 4 bits)
CALL ConvertToHex ; Convert and display high nibble
MOV AL, BL ; Restore original character to AL
AND AL, 0FH ; Mask out high nibble to get the low nibble
CALL ConvertToHex ; Convert and display low nibble
CALL PrintNewLine
JMP ascii_loop ; Loop back to prompt for another character
exit_prog:
; Exit program
MOV AH, 4CH ; DOS interrupt to terminate the program
MOV AL, 0 ; Exit code 0 (normal exit)
INT 21H
; Convert a single nibble to hexadecimal and display it
ConvertToHex PROC NEAR
CMP AL, 0AH ; Check if nibble is >= 10
JL HexNumber ; If less than 10, jump to HexNumber
ADD AL, 07H ; If >= 10, add 7 to convert to 'A'-'F'
HexNumber:
ADD AL, 30H ; Convert to ASCII ('0'-'9' or 'A'-'F')
MOV DL, AL ; Move the ASCII character to DL
MOV AH, 02H ; DOS interrupt to display a single character
INT 21H
RET
ConvertToHex ENDp

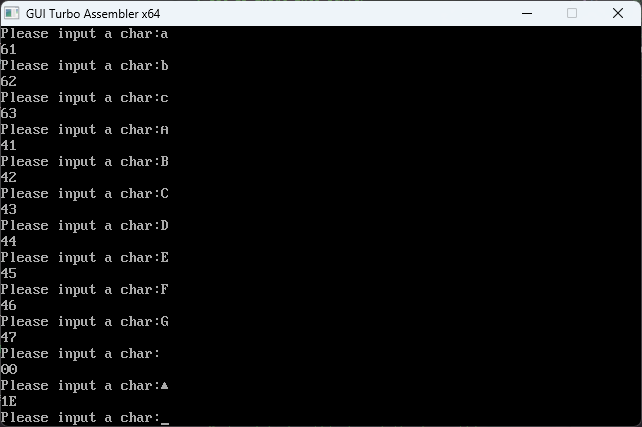

- 结果（不知道为什么，在
DOS中需要按两次大小写转换键才能转换，没去深入研究了，有兴趣的自行研究。）：
程序流程：
- 程序启动后首先显示 “Hello World!”。
- 提示用户输入姓名，并回显输入的内容。
- 提示用户输入学号，并回显输入的内容。
- 进入字符输入循环，显示输入的字符和对应的 ASCII 码，直到用户输入
Q或q时退出程序。
这样就实现了实验要求的功能，涵盖了字符串显示、输入输出处理、字符转换及循环控制。
白嫖党最喜欢的部分——完整代码
还是希望大家能看完上面的解析后再cv代码，验收也方便。第一次试验刚好也能复习下汇编知识呀！
data SEGMENT PARA 'DATA'
helloworld DB 'Hellow, world!', 0DH, 0AH, 24H ; String: "Hellow, world!" , carriage return(CR), newline, and '$'(end of string)
nextline DB 0DH, 0AH, 24H ; CR and newline string, ends with '$'
buffer DB 0100H dup('$') ; 256-byte(16*16) buffer initialized with '$', dup means duplicate, dup('$') means 256 copies of '$'
nm DB 'Please input your name: ', '$' ; Prompt to input name, ends with '$'
id DB 'Please input your id: ', '$' ; Prompt to input ID, ends with '$'
chr DB 'Please input a char:', '$' ; Prompt to input a character, ends with '$'
data ENDS
code SEGMENT PARA 'CODE'
ASSUME CS: code, DS: data ; CS and DS are the segments for code and data respectively
BEGIN:
; Initialize data segment
MOV AX, data ; Load data segment address into AX
MOV DS, AX ; Set DS to point to the data segment
; Display "Hellow, World!"
LEA DX, helloworld ; Load the address of the "Hellow, world!" string into DX
MOV AH, 09H ; DOS interrupt to display a string
INT 21H ; Call interrupt
CALL PrintNewLine
; name
LEA DX, nm ; Prompt for name
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
LEA DX, buffer ; Get name input into buffer
MOV AH, 0AH ; DOS interrupt to input a string
INT 21H
CALL PrintNewLine
LEA DX, buffer+2 ; Display name of input. Skip the first two bytes (length info) to display the input
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
CALL PrintNewLine
; ID
LEA DX, id ; Prompt for ID
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
LEA DX, buffer ; Get ID input into buffer
MOV AH, 0AH ; DOS interrupt to input a string
INT 21H
CALL PrintNewLine
LEA DX, buffer+2 ; Display ID of input. Skip the first two bytes (length info) to display the input
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
CALL PrintNewLine
; ASCII input loop
ascii_loop:
LEA DX, chr ; Prompt for a character
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
MOV AH, 01H ; DOS interrupt to input a single character
INT 21H
CMP AL, 'Q' ; Compare input character with 'Q'
JE exit_prog ; If input is 'Q', exit the program
CMP AL, 'q' ; Compare input character with 'q'
JE exit_prog ; If input is 'q', exit the program
CALL PrintNewLine
; Display ASCII value in hexadecimal
MOV BL, AL ; Save input character in BL
SHR AL, 4 ; Extract the high nibble (high 4 bits)
CALL ConvertToHex ; Convert and display high nibble
MOV AL, BL ; Restore original character to AL
AND AL, 0FH ; Mask out high nibble to get the low nibble
CALL ConvertToHex ; Convert and display low nibble
CALL PrintNewLine
JMP ascii_loop ; Loop back to prompt for another character
exit_prog:
; Exit program
MOV AH, 4CH ; DOS interrupt to terminate the program
MOV AL, 0 ; Exit code 0 (normal exit)
INT 21H
; Convert a single nibble to hexadecimal and display it
ConvertToHex PROC NEAR
CMP AL, 0AH ; Check if nibble is >= 10
JL HexNumber ; If less than 10, jump to HexNumber
ADD AL, 07H ; If >= 10, add 7 to convert to 'A'-'F'
HexNumber:
ADD AL, 30H ; Convert to ASCII ('0'-'9' or 'A'-'F')
MOV DL, AL ; Move the ASCII character to DL
MOV AH, 02H ; DOS interrupt to display a single character
INT 21H
RET
ConvertToHex ENDp
; Print a newline procedure
PrintNewLine PROC NEAR
LEA DX, nextline ; Load the address of newline characters into DX
MOV AH, 09H ; DOS interrupt to display a string
INT 21H
RET ; Return from the procedure
PrintNewLine ENDp
code ENDS
END BEGIN
扫一扫
4202
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
