本文讲述了在图形处理中，如何解决Treeview与显示图纸的View之间的交互问题，特别是当图形存在引用时的坐标变换和处理。作者分享了解决引用图形导致的TopoDS_Shape问题的方法，并介绍了通过定义类MyObjects关联图形数据的实例。

（免费分享心得，共同进步！）

当你调试通了上篇文章的内容，并组建了自己的树也能显示图纸了（忘了点事情要说明，你有可能中招），那么接下来你就该迷惑如何让Treeview和View（指的是显示图纸的视图）互动起来呢。

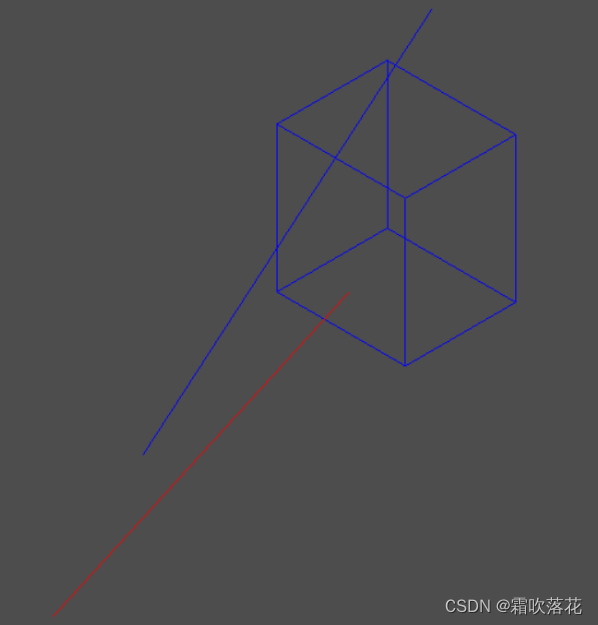

忘了点事情要说明：当你显示图形时，不知你的图形是否有引用的情况，如果有，那么你就中招了，这个忘记了点事情就说的是你！如果是引用的图形，直接显示TopoDs_Shape会出现另外一组图形如下图：图中，蓝色为最终图形，而红线是什么？奇怪！蓝线是通过引用红线出来的，打个比方我们需要画三条一样的线，那我们只需要在制图软件中画一条线，然后复制就可以了。你看到的三条线分别是三个Handle(AIS_Shape)，它们有各自的TopoDS_Shape，但是TopoDS_TShape是同一个。它们的区别请去官方文档自行阅读。

在上篇文章中代码部分的

if (myShapeTool()->IsReference(childLabel))如果是引用，那么获取引用

TDF_Label bShapeLabel;
if (myShapeTool()->GetReferredShape(childLabel, bShapeLabel))

需要对获取的引用进行坐标变换。如下代码：

//先获取父级
TopLoc_Location loc = myShapeTool()->GetLocation(aLabel);

//再获取引用进行坐标变换
TopLoc_Location aloc = loc * myShapeTool()->GetLocation(childLabel);

//将新坐标给图形
TopoDS_Shape aShape = myShapeTool()->GetShape(bShapeLabel);
aShape.Location(aloc, false);

这样就不会有红线的出现了。

恭喜你没中招，我在这个红线的问题上纠结了2天，还好我碰到并解决了这个问题，因为在后期软件设计中的图纸都存在这种引用的情况。

下面说说如何交互吧。其实交互无非就是想办法把琐碎的数据关联起来，如何关联起来呢？键值对还是类，你可以自己琢磨去实现。我是定义了一个类，例如：

public ref class MyObjects
{

public:
	//!编号
	System::String^ Sn;
	//!AIS_Shape
	NCollection_Haft<Handle(AIS_Shape)> AShape;
};

在上篇文章中，遍历图形时为每个图形进行编号，并保存它们的AIS_Shape句柄，这样就关联起来了，通过Treeview节点点击的Sn来找到对应的AIS_Shape句柄，将AIS_Shape换个颜色就行了。反之，则是鼠标移动或点击图形找Sn，这是本文要说的内容。

鼠标移动捕获的图形：

Handle(SelectMgr_EntityOwner) anOwner = myAISContext()->DetectedOwner();
Handle(AIS_InteractiveObject) anObj = Handle(AIS_InteractiveObject)::DownCast(anOwner->Selectable());
Handle(AIS_Shape) anAISShape = Handle(AIS_Shape)::DownCast(anObj);
if (anAISShape.IsNull()) return；
TopoDS_Shape aShape = anAISShape->Shape();

鼠标点击捕获的图形：

myAISContext()->SelectDetected();
for (myAISContext()->InitSelected(); myAISContext()->MoreSelected(); myAISContext()->NextSelected())
{
	Handle(SelectMgr_EntityOwner) anOwner = myAISContext()->SelectedOwner();
	Handle(AIS_InteractiveObject) anObj = Handle(AIS_InteractiveObject)::DownCast(anOwner->Selectable());
	if (Handle(StdSelect_BRepOwner) aBRepOwner = Handle(StdSelect_BRepOwner)::DownCast(anOwner))
	{
		TopoDS_Shape aShape = aBRepOwner->Shape();
    }
}

TopoDS_Shape aShape即是捕获的图形，与类中NCollection_Haft<Handle(AIS_Shape)> AShape进行比较即可，注意要比较TopoDS_Shape，使用IsSame()，示例：myobjects->AShape()->Shape().IsSame(aShape)。这样Treeview和View就可以互动了。
