vivado ila 运行触发器、停止触发器、使用自动重新触发

运行触发器

您可在 2 种不同模式下运行或装备 ILA 核触发器：

• “Run Trigger”：选择要装备的 ILA 核，然后单击“ILA 仪表板 (ILA Dashboard)”窗口或“硬件 (Hardware)”窗口

工具栏上的“Run Trigger”按钮即可装备 ILA 以检测 ILA 核的基本触发器或高级触发器设置所定义的触发事件。

• “Run Trigger Immediate”：选择要装备的 ILA 核，然后单击“ILA Dashboard”或“Hardware”窗口工具栏上的

“Run Trigger Immediate”按钮即可装备 ILA 核以便立即触发（忽略 ILA 核触发器设置）。此命令用于通过采集

ILA 核的探针输入处的任意活动来检测设计的“活动状态”。

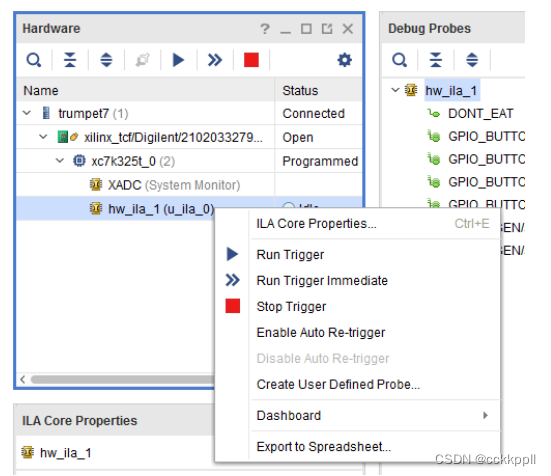

您还可通过选中并右键单击 ILA 核，然后从弹出菜单中选择“运行触发器 (Run Trigger)”或“立即运行触发器 (Run

Trigger Immediate)”来装备触发器（请参阅下图）。

提示：您可通过选中目标 ILA 核，然后使用“Hardware”窗口工具栏中的“Run Trigger”、“Run Trigger

Immediate”或“Stop Trigger”按钮来运行或停止触发多个 ILA 核。您也可以通过在“Hardware”窗口中选中

给定器件并单击“Hardware”窗口工具栏中的相应按钮来运行或停止触发该器件中的所有 ILA 核。

停止触发器

您可通过选中相应的 ILA 核，然后单击 ILA 仪表板或“硬件 (Hardware)”窗口工具栏上的“停止触发器 (Stop

Trigger)”按钮来停止 ILA 核触发器。也可选中并右键单击相应的 ILA 核，然后从弹出菜单中单击“Stop Trigger”来停

止触发器（请参阅“运行触发器”）。

相关信息

运行触发器

使用自动重新触发

选择 ILA 核上的“Enable Auto Re-Trigger”右键菜单选项（或 ILA 仪表板工具栏上的对应按钮），这样在成功完成触

发 + 上传 + 显示操作后，即可启用 Vivado IDE 以自动重新装备 ILA 核触发器。每次成功完成触发事件后，对应于 ILA

核的波形查看器中显示的采集数据都会被覆盖。“自动重新触发 (Auto Re-Trigger)”选项可搭配“运行触发器 (Run

Trigger)”操作和“立即运行触发器 (Run Trigger Immediate)”操作一起使用。单击“Stop Trigger”即可停止当前运行

中的触发器。

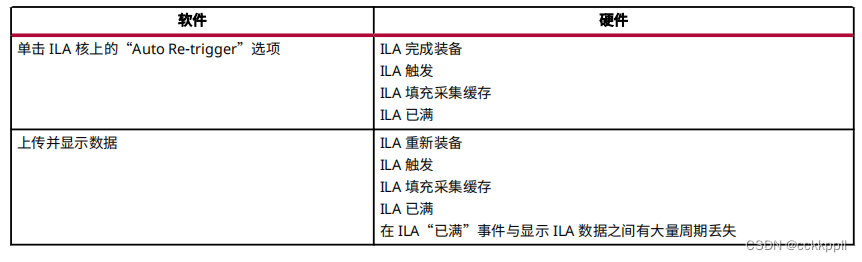

下表显示了调用“Auto Re-Trigger”选项时 Vivado IDE 运行时软件与硬件之间的交互。

重要提示！由于 ILA 数据装满与在 GUI 中上传并显示数据之间存在延迟，因此在这些事件之间丢失周期的可能

性极高，而在此期间可能触发 ILA。

查看触发和采集状态

在 Vivado IDE 中，ILA 调试核触发和采集状态显示在以下 2 处位置：

• 在对应于 ILA 调试核的行的“硬件 (Hardware)”窗口“状态 (Status)”列中。

• 在 ILA 仪表板的“触发采集状态 (Trigger Capture Status)”窗口中。

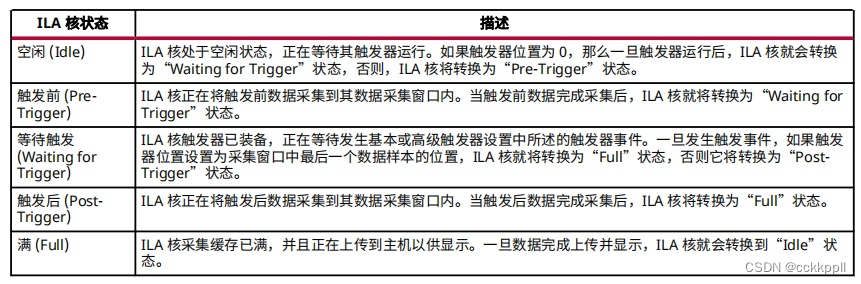

“Hardware”窗口的“Status”列可指示每个 ILA 核的当前状态（请参阅下表）。

ILA 仪表板中“Trigger Capture Status”窗口的内容取决于 ILA 核的“触发器模式 (Trigger Mode)”设置。

部分缓存采集

在整个 ILA 数据采集缓存填满之前单击“停止触发器 (Stop Trigger)”即可上传并显示已填充的所有采集窗口。例如，

如果 ILA 数据缓存分为 4 个窗口，其中 3 个已填充数据，那么单击“Stop Trigger”就会停止 ILA 核，然后上传并显示

3 个已填充的采集窗口。此外，单击“Stop Trigger”还将停止 ILA 核，并显示部分已填充的采集窗口，前提是在此采

集窗口内发生了触发事件。

基本触发器模式下的触发和采集状态

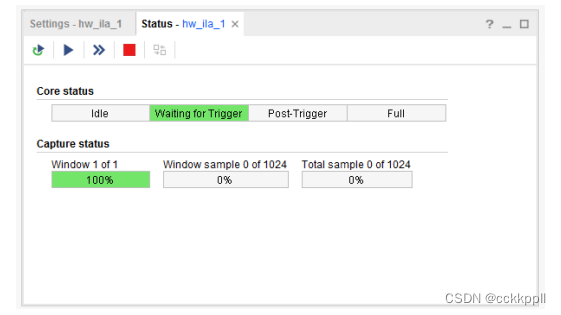

当“触发器模式 (Trigger Mode)”设置为“基本 (BASIC)”时，“触发采集状态 (Trigger Capture Status)”窗口包含 2 个

状态指示器（请参阅下图）：

• “Core status”：指示 ILA 核触发/采集引擎的状态（请参阅“查看触发和采集状态”以获取状态指示器的描述）。

• “Capture status”：指示当前采集窗口、当前采集窗口中采集的当前样本数以及 ILA 核采集的样本总数。当 ILA 核

状态为“空闲 (Idle)”时，这些值全部复位为 0。

高级触发器模式下的触发和采集状态

当“触发器模式 (Trigger Mode)”设置为“高级 (ADVANCED)”时，“触发采集状态 (Trigger Capture Status)”窗口包

含 4 个状态指示器（请参阅下图）：

• “Core status”：指示 ILA 核触发/采集引擎的状态（请参阅“查看触发和采集状态”以获取状态指示器的描述）。

• “Trigger State Machine Flags”：指示 4 个触发器状态机标记的当前状态。

• “Trigger State”：当核状态为“等待触发 (Waiting for Trigger)”时，该字段指示触发器状态机的当前状态。

• “Capture status”：指示当前采集窗口、当前采集窗口中采集的当前样本数以及 ILA 核采集的样本总数。当 ILA 核

状态为“空闲 (Idle)”时，这些值全部复位为 0。
