本文介绍如何在ccflow工作流引擎中实现工作进度条，通过调用BP.WF.Dev2Interface.DB_JobSchedule接口获取流程进度信息，返回包含流程信息表、节点集合、节点连接线和运动轨迹表的JSON数据，从而展示简洁的工作进度条效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

关键字：驰骋工作流引擎工作进度条实现工作进度条接口ccflow

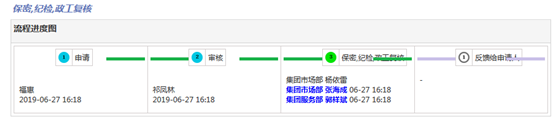

简洁的效果图：

调用接口：BP.WF. Dev2Interface.DB_JobSchedule(int64 workid) ; 根据当前的workid获得流程的进度信息。

返回值说明：调用该接口后系统返回4个表，也就说4个json数据。

中文名	英文名	概要介绍
流程信息表	WF_GenerWorkFlow	只有一条记录，标识流程运行运行的信息,流程的状态，是否结束，运行到那个节点上了。您可能用到的节点: FK_Node 流程运行到的节点. WFState 流程的状态 2=运行中,3=已完成，5退回.
流程节点表	WF_Node	返回是一个集合，当前流程的所有节点的信息。NodeID,Name是重要的两个字段。
方向表	WF_Direction	返回是一个集合，节点的先后顺序，就是节点的连接线. 您可能用到的字段: Node , 从节点ID. ToNode，到节点ID
运动轨迹表	Track	返回的是一个集合，节点运动过程中的参与人，时间。您可能用到的字段： FK_Node, 发生的节点ID. NodeName,节点名称。
