asp.net工作流引擎ccflow父子流程demo

1. 关键字



驰骋工作流引擎 流程快速开发平台 workflow ccflow jflow  .net开源工作流

2.定义

一个流程A的一个节点，因工作的需要调起另外的流程B，A就叫父流程，B就叫子流程。如果流程B的一个节点在调用流程C,那么B相对于C来说就叫父流程，C叫子流程。

是子流程还是父流程来说都是相对的。





3.父子流程设计要点

一个流程A在一个节点上可以调用n个子流程。

在父流程的吊起子流程的节点，我们称之为吊起节点。它所打开的第一个界面就是开始节点的第一个节点表单界面，通常需要把吊起节点表单所有的数据copy到子流程的第一个节点表单上去。

停留在父流程节点上的工作人员，必须具备发起子流程的权限。

如果一个流程不能被单独发起，只能被其它流程所调用发起，可以在流程属性里设置，让其不显示在发起流程列表里。



4.父子流程设计

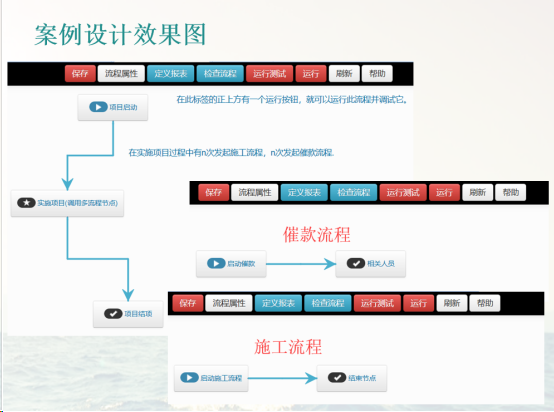

需要要设计3个流程，可以参考下图





4.1调用子流程方式(一)-URL链接

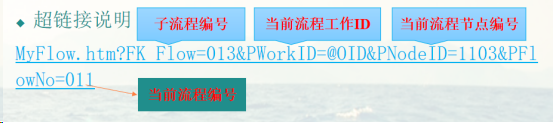

在项目实施节点表单中，新建“启动催款流程”超链接，并在URL中填写如下链接：
MyFlow.htm?FK_Flow=012&PWorkID=@OID&PNodeID=1103&PFlowNo=011。

新建“启动施工流程”超链接，URL填写如下链接：MyFlow.htm?FK_Flow=013&PWorkID=@OID&PNodeID=1103&PFlowNo=011

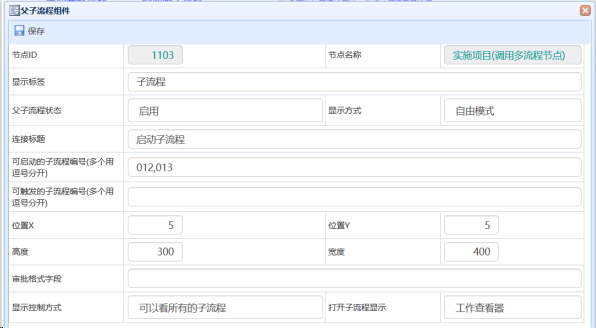

4.2调用子流程方式(二)-子流程组件



拖拽子流程组件，在可启动的子流程中填写子流程的编号，如果多个子流程需要用英文逗号隔开。

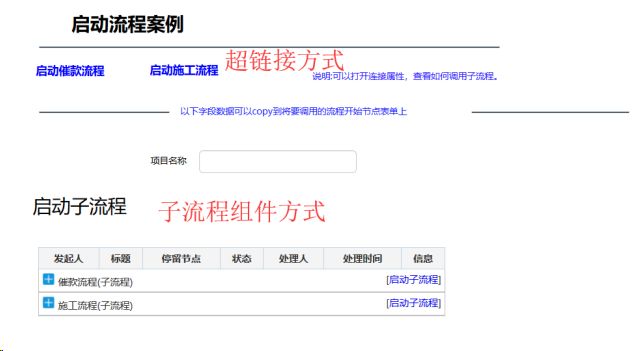

4.3子流程展示效果

4.5注意事项：

1 唤起节点的表单数据可以copy 到被唤起子流程的第一个节点上.

2 如果以前已经唤起过的流程没有运行下去,那么这个调用就会把上次没有发起的子流程重新运行起来.

3 如果要实现自动转向，或者带有条件的转向，子流程需要在节点属性中进行配置，请参考节点属性。

4 如果您需要对数据进行二次处理，或者调用子流程进行其它的处理，您可以做一个中间处理页面，把处理的业务逻辑放在这个页面上。
