DUSt3R论文阅读笔记

DUSt3R

Dense and Unconstrained Stereo 3D Reconstruction of arbitrary image collections

用于任意图像集合的稠密无约束立体三维重建，且在没有相机标定和视点姿态的先验信息的情况下操作

一、起源

任务 (Task):

希望构建一个网络来解决通用立体视觉下的 3D 重建任务，并且通过直接回归的方式

先前方法的技术挑战 (Technical challenge for previous methods):

1. 广泛角度的挑战

1. 先前的方法主要是将之前多个子领域的研究成果融合而成.依赖具体的数学方法，比如说：关键的检测与匹配，鲁棒估计，SfM，BA，MVS
   （其中SfM 与 MVS 流水线本质上是在解决一系列基本问题：匹配点、求解本质矩阵、三角化点、稀疏重建场景、估计相机参数，最后再进行稠密重建。）

2. 每一个子问题都不可能被完美解决，会将误差传递给下一个步骤，从而增加系统整体的复杂度与工程开发难度。这条流水线中的一些关键步骤非常脆弱，容易在多种情况下失效，比如：视角数量太少、物体表面非朗伯特反射、相机运动不足等。

3. 子问题的求解之间大多没有交互，例如稠密重建并不能有效利用先前重建出的稀疏场景信息，反之亦然。

2. 从单张图像直接预测三维几何的挑战：

1. 利用类别级别的物体先验，遇到没见过的类别就不行了

2. 不限定类别，想从任何图像中还原出场景的深度的挑战——本质上仍受到深度估计质量的制约，尤其是在单目设置中问题更加严重。

解决挑战的关键洞察 (Key insight)

1. 之前的研究提出了基于多个视角图像的神经网络用于3D重建，它们的思路是“把传统的SfM流程做成可微的形式”，这样就可以使用神经网络整体学习这个流程，而不再需要手工执行每个中间步骤。但是这类方法依然需要输入真实的相机内参，且输出通常为深度图和相对相机位姿。
2. 让模型要具有通用性，不依赖具体方法流程。使用pointmap —— 即密集的二维三维点场，不显式预测相机位姿，而是通过网络隐式处理，从而使整个回归问题更加可解。一开始无需知道相机内参，采用纯粹的数据驱动方法
3. 使用能够包含丰富信息（参数）的3D点图。它同时编码了 (a) 场景的三维几何信息，(b) 像素与三维点之间的关系，以及 © 两个视角之间的几何关系。
4. 处理输入图像的同时，也同时学习并输出点图，从而使网络能将 2D 图像结构和 3D 形状关联起来。网络 F 的结构灵感来源于 CroCo

二、方法

Pipeline

1. 把两张图像分别“切成拼图块”，提取图像片段特征（ViT 编码器）；

2. 让两张图像“相互对话”，讨论哪块图在哪个空间位置（transformer decoder + cross-attention）；

3. 得出每个拼图块的“实际 3D 位置”和“置信度”（回归头输出点图 + 置信图）；

4. 所有点图都统一到第一张图的空间坐标中

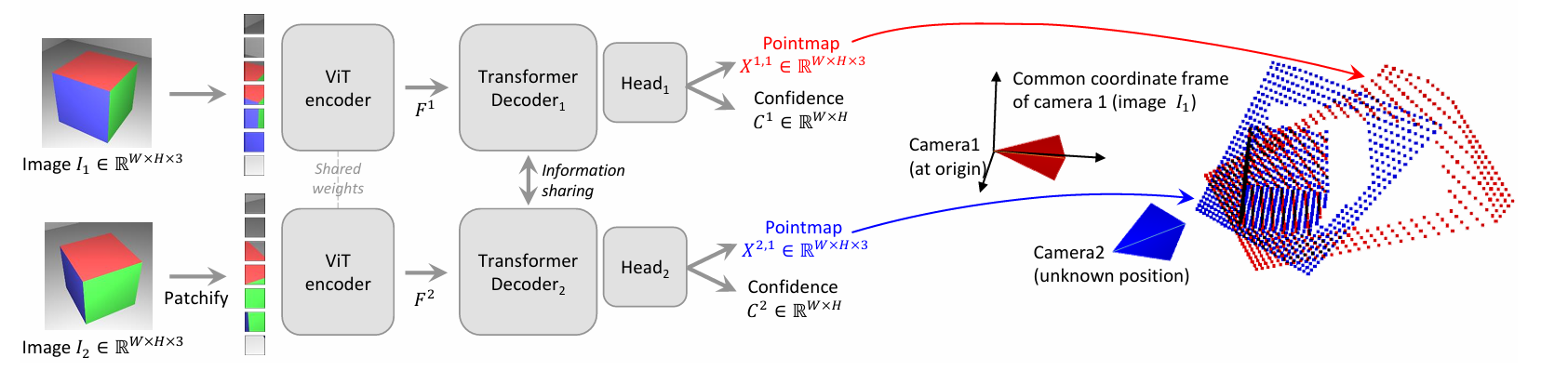

网络结构

网络 F 的结构灵感来源于 CroCo ，因此可以直接充分利用 CroCo 的预训练模型。如图所示，整个网络由两个相同的分支组成（每个分支处理一张图像），每个分支包括一个图像编码器、一个解码器和一个回归头。

两张输入图像首先通过一个共享权重的 Vision Transformer（ViT）编码器以“孪生方式”（Siamese manner）进行编码，得到两个 token 表示：

F1 = Encoder(I1)，F2 = Encoder(I2)。

接下来，网络在解码器中联合地对这两个特征进行推理。类似于 CroCo，解码器是一个带有交叉注意力（cross-attention）的通用 Transformer 网络。每一个解码器模块依次执行以下操作：

1. 自注意力（self-attention）：每个 token 只关注自己图像的其他 token；
2. 交叉注意力（cross-attention）：每个 token 关注另一张图像中的所有 token；
3. 前馈网络（MLP）：对 token 进行非线性变换。

值得注意的是，在解码过程中，两个分支之间的信息是持续交互的。这种机制对输出空间对齐的点图(pointmaps) 至关重要。具体而言，每一个解码器模块都会关注来自另一个分支的 token：

G1_i = DecoderBlock1_i(G1_{i-1}, G2_{i-1})
G2_i = DecoderBlock2_i(G2_{i-1}, G1_{i-1})

其中 i = 1,...,B 表示解码器的第 i 个 block，总共 B 层。初始输入为编码器输出的 token，即：

G1_0 := F1，G2_0 := F2。

这里，DecoderBlock^v_i(G1, G2) 表示第 v（v ∈ {1,2}）个分支的第 i 层解码器模块，G1 是当前分支的输入 token，G2 是来自另一个分支的 token。

最后，每个分支都有一个独立的回归头，它接收整组 decoder token，输出一个 3D 点图（pointmap）和一个对应的置信图（confidence map）：

X1,1, C1,1 = Head1(G1_0, ..., G1_B)
X2,1, C2,1 = Head2(G2_0, ..., G2_B)

---

技术贡献 (Technical contribution)

• 用来解决什么:
  解决传统三维重建方法依赖精确相机标定和视点姿态的问题。

• 具体做法:
  提出了点图（pointmap）表示法，该方法通过学习图像中的2D模式与3D形状之间的关系，直接回归出3D场景而不需要事先获取相机参数。该方法不强制使用几何约束，而是通过数据驱动学习几何和形状先验。

• 为什么有效:
  点图表示法简化了3D重建过程，使得多个图像的重建可以在一个共同参考框架内进行，而无需额外的相机参数。这使得DUSt3R在没有相机标定信息的情况下能够实现准确的三维重建。

三、实验

过程:

1. 训练目标仅依赖于 3D 空间中的回归损失；
2. 回归损失是网络预测点与真实点的欧氏距离；
3. 为了解决预测和真实值之间的尺度模糊问题，作者对所有点进行了归一化。
4. 真实世界中，有些像素的 3D GT 是不可靠的（如天空、透明区域），网络应该学会对不确定区域降低损失影响。为此，作者引入每个像素的置信度分数。

结果 (Result):

DUSt3R在单目和多视角深度估计、相对姿态估计等多个3D视觉任务中设置了新的性能记录，表现出色。

贡献（下游应用）:

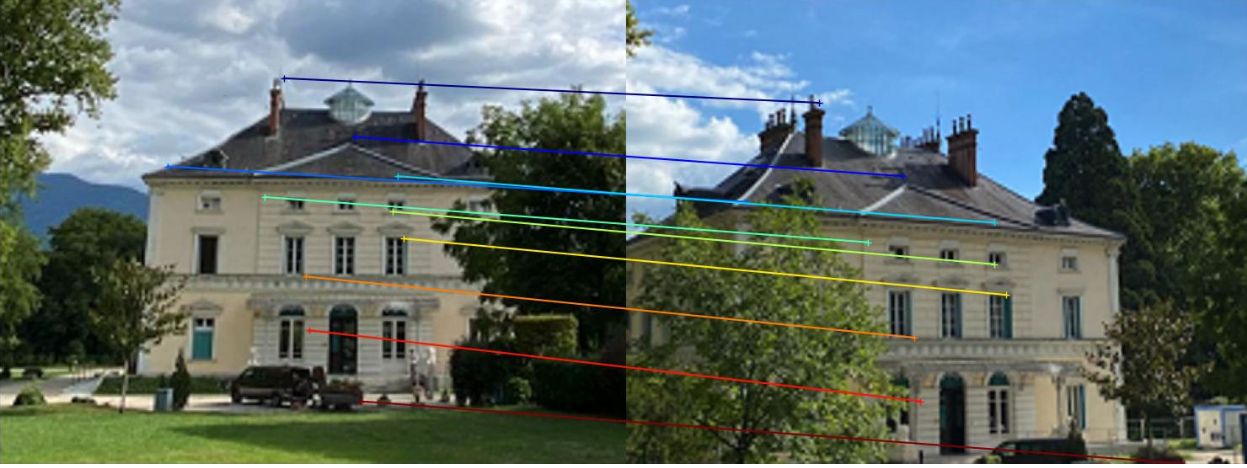

1. 点匹配（Point Matching）

目标： 在两张图像之间建立像素点的对应关系（correspondence）。

方法：
使用3D 点图空间中的最近邻（Nearest Neighbor, NN）搜索实现。为提高准确率，采用互惠匹配（reciprocal matching），即：

• $M_{1,2}=\{(a,b)|a=N{N}_{1,2}(b)\text{ 且 }b=N{N}_{2,1}(a)\}$

其中：

• $N{N}_{n,m}(a)=\arg {\min }_b\Vert X_b^n-X_a^m\Vert$

即：图像 $I_m$ 中的点 $a$，在图像 $I_n$ 中寻找与其最近的三维点作为匹配点。

2. 相机内参恢复（Recovering Intrinsics）

目标： 恢复摄像机的焦距（focal length）。

思路： 因为点图是表达在图像自身坐标系下的，可以通过如下优化问题估算焦距 $f_1^{\ast }$：

$$f_1^{\ast }=\arg \underset{f_1}{\min }\sum _{i=0}^W\sum _{j=0}^H{C}_{1_{i,j}}^1\Vert (i^{\prime },j^{\prime })-f_1\cdot \frac{(X_{1_{i,j,0}}^1,X_{1_{i,j,1}}^1)}{X_{1_{i,j,2}}^1}\Vert$$

其中：

• $(i^{\prime },j^{\prime })=(i-\frac{W}{2},j-\frac{H}{2})$：以图像中心为原点的像素坐标；
• $X_{1_{i,j}}^1$：对应点的3D坐标；
• $C_{1_{i,j}}^1$：对应像素的置信度。

该优化可通过 Weiszfeld 算法等快速求解。

第二张图像的焦距 $f_2^{\ast }$ 可通过交换图像顺序再次推理。

3. 相对姿态估计（Relative Pose Estimation）

方法一：

• 做 2D 匹配；
• 恢复内参；
• 求解本质矩阵（Epipolar Matrix）；
• 进一步恢复相对姿态。

方法二（更直接）：

• 对点图 $X_{1,1}\leftrightarrow X_{1,2}$ 做 Procrustes 对齐，求解缩放、旋转和平移：

$$P^{\ast }=\arg \underset{\sigma ,R,t}{\min }\sum _i{C}_{1_i}^1{C}_{2_i}^1\Vert \sigma (R{X}_{1_i}^1+t)-X_{2_i}^1{\Vert }^2$$

这种方法可以闭式求解（closed-form），但对噪声和离群点敏感。
更鲁棒的方式： 使用 PnP + RANSAC。

4. 绝对姿态估计（Absolute Pose Estimation）

又称视觉定位（Visual Localization）。

步骤：

1. 给定查询图像 $I_Q$，先估算其内参；
2. 若存在参考图像 $I_B$，并可从中得到 2D-3D 对应关系，则使用 PnP + RANSAC 求得 $I_Q$ 的相机位姿；
3. 或者：先估计 $I_Q$ 相对于 $I_B$ 的相对位姿；
4. 最后，通过已知 $X_B^B$ 与其 Ground Truth 的缩放比例，将相对姿态转换为世界坐标下的绝对姿态。

question

1. dense的体现？

one-to-one mapping between image pixels and
3D scene points

2. 怎么从二维图像 I 变成一个三维点图（pointmap）X？

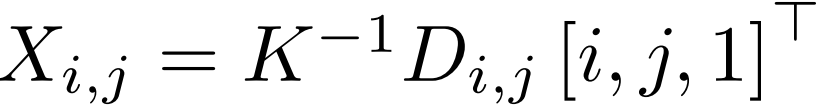

1. 方法一：显式几何重建（使用深度图 + 相机内参），用投影公式转换：每个图像像素 (i, j) 可以看作是一个相机射线（通过相机光心穿过该像素）。
   只要知道这个射线打到了哪里（即该像素的深度 D[i, j]），就可以算出 3D 坐标。


2. 方法二：DUSt3R 的方式：直接学习一个从图像到点图的回归函数，不需要相机参数，直接输出每个像素对应的 3D 点：虽然网络不知道相机内参和位姿，但通过跨图像交互、注意力机制和训练数据，它学会了如何构建一致的点图


3. 为什么通过网络F两张图片可以直接输出同一坐标系下的点图？

统一规定了以第一张输入图片的坐标系作为参考坐标系。能够直接输出同一坐标系下的点图主要是因为交叉注意力机制。每一个解码器模块都会关注来自另一个分支的 token。
