LCM模块闪屏现象分析

摘要：手机模块在手机上显示时，会出现闪屏现象，本文对闪屏产生的原因进行初步的分析，并提出了一些改善的方法。

关键词：TFT；LCM；FLICKER；VCOM；频率；扫描方向；PWM；横条纹。

一、闪屏现象综述。

    手机模块多采用TFT和CSTN模块，主要为TFT模块，闪屏在所有不良现象中占了很大的比重，主要是因为很多外部环境的影响都会造成闪屏，而且由于测试环境的不同，同样加大了分析的难度。下面就分类讲述各种产生闪屏的原因，以及如何去判断和改善。

二、FLICKER

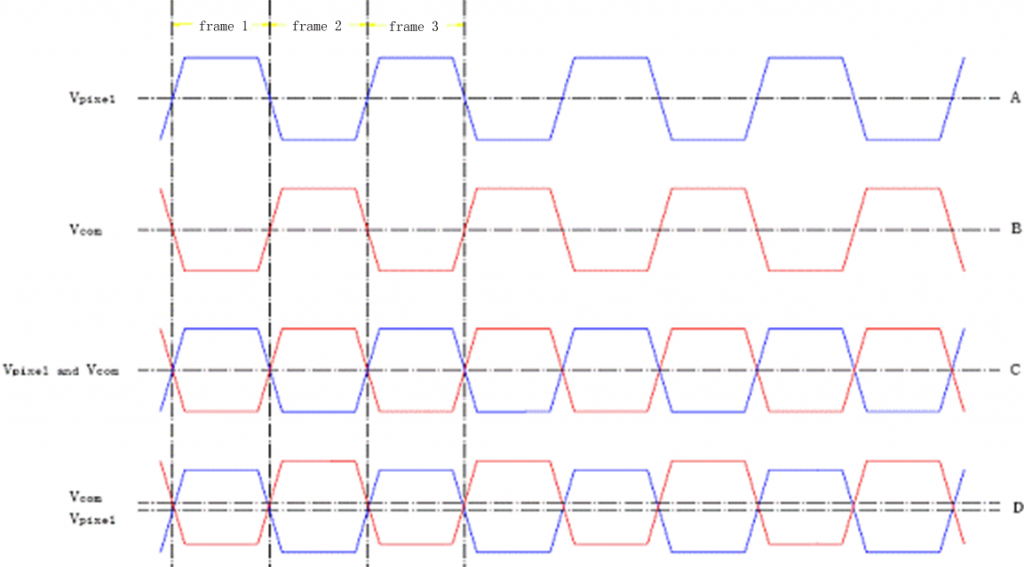

FLICKER俗称抬头纹，是我们遇到较多的一种闪屏。产生的原因见图一：

      如上图所示，A为液晶像素电极的电压Vpixel，B为公共电极的电压Vcom，理想状态如C所示：Vc
