STM32CUBEMX配置

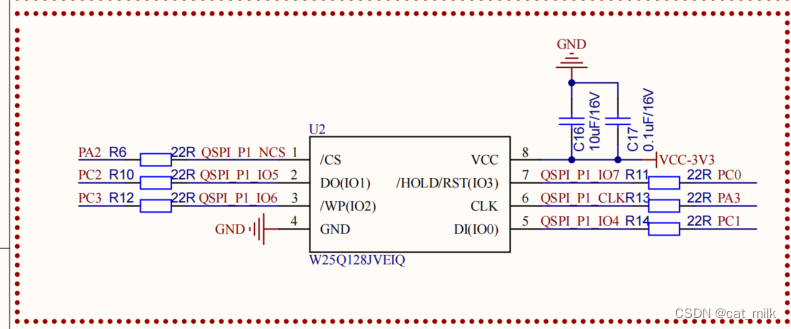

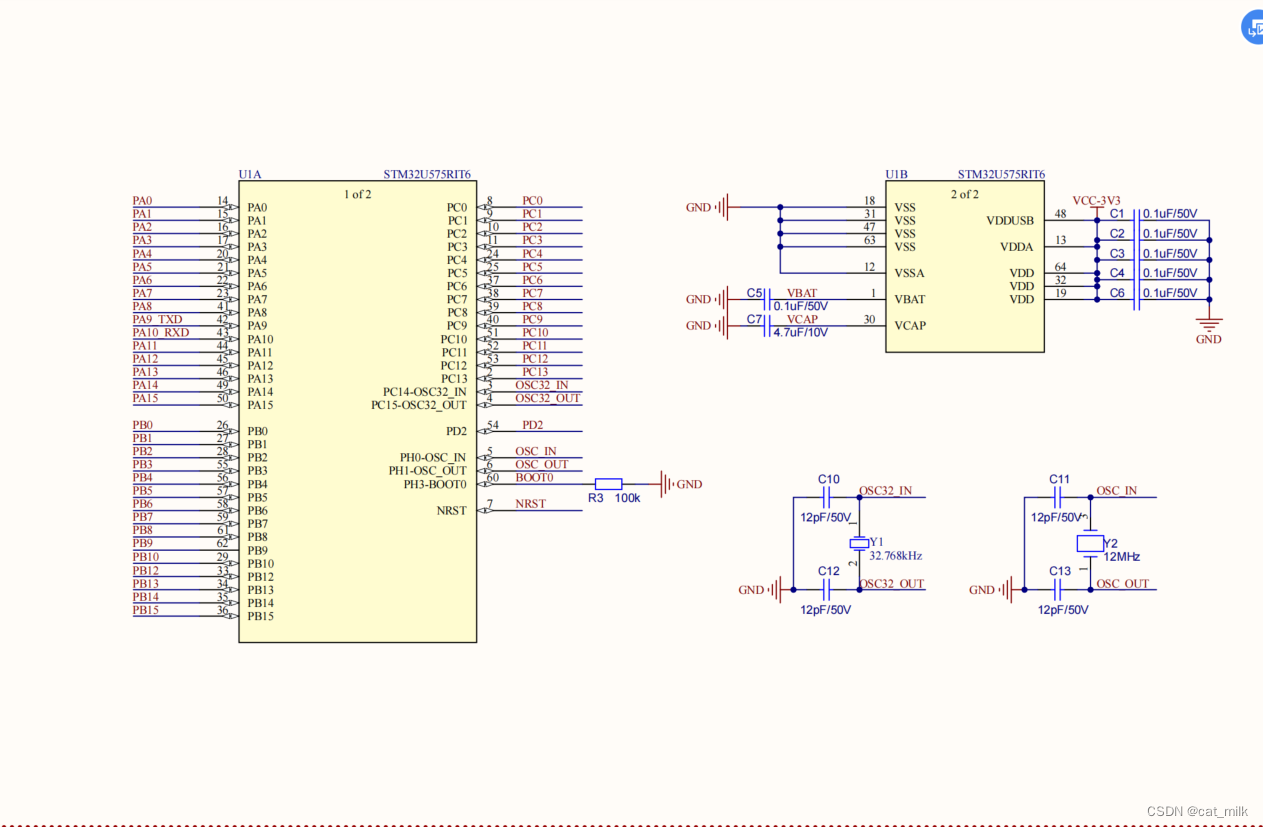

硬件原理图

在这里插入图片描述

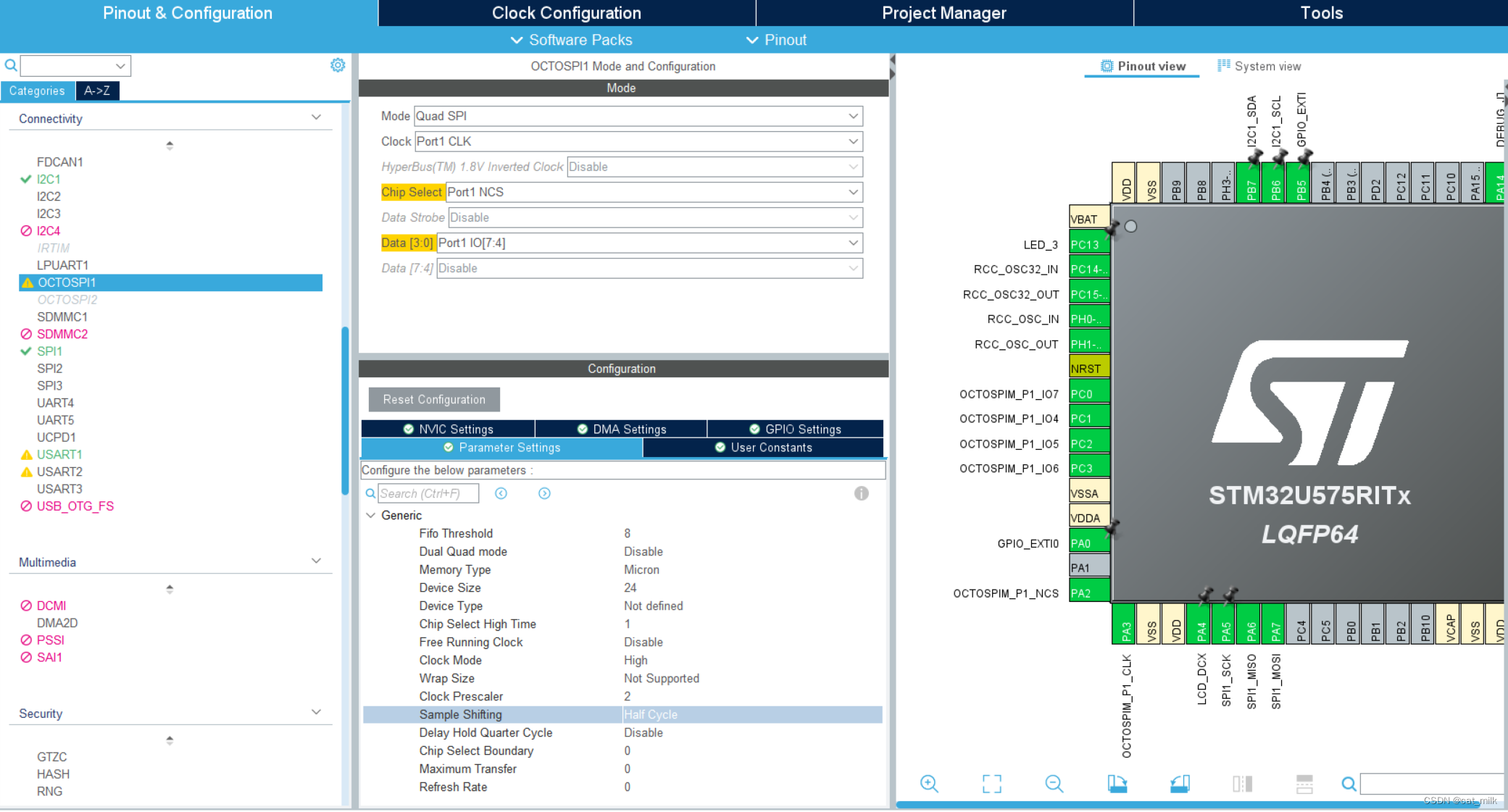

cubemx

打开QSPI 进行一下配置
在这里插入图片描述

keil

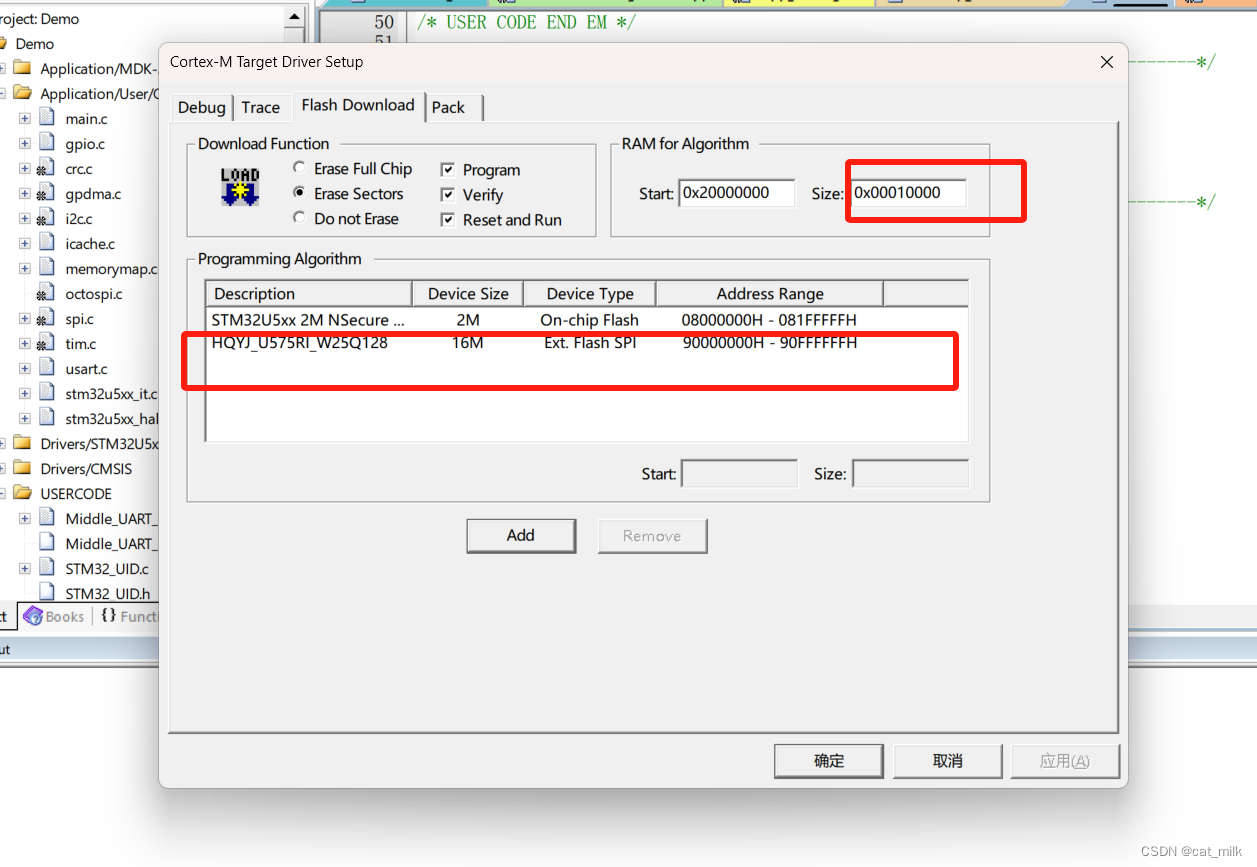

在keil中修改配置

在这里插入图片描述
在sct文件中添加以下代码

LR_EROM1 0x90000000 0x1000000  {    ; load region size_region
  ER_EROM1 0x90000000 0x1000000  {  ; load address = execution address
		*.o (ExtFlashSection)
	}
}

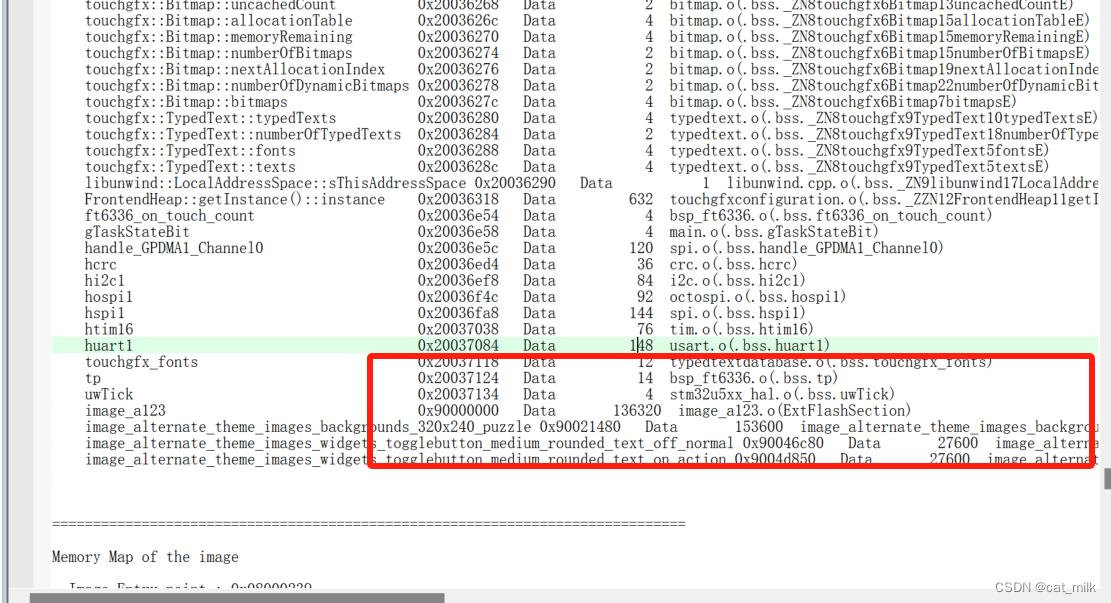

重新编译后打开map文件看是否成功
在这里插入图片描述

实验结果

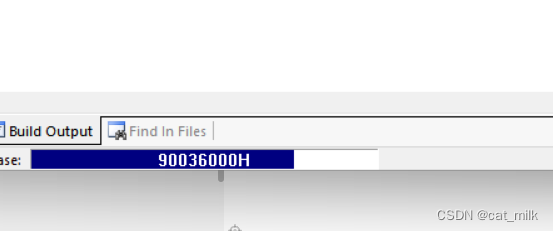

烧录时有使用外部扩展地址
在这里插入图片描述
