【AltiumDesigner专栏】01.03——界面布局（二）

一、界面布局

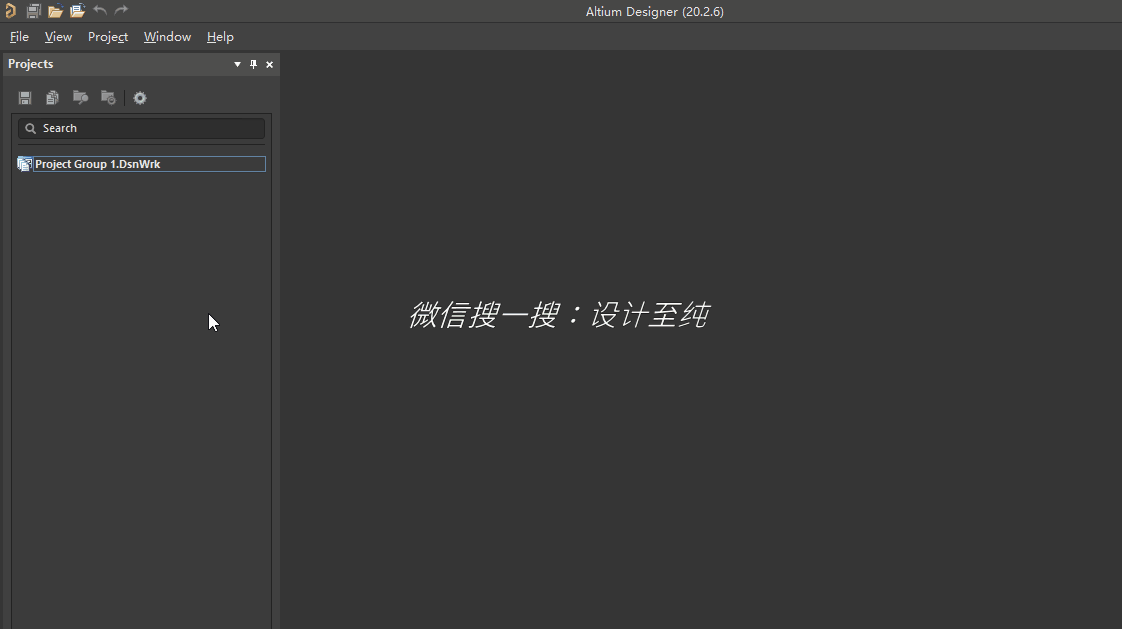

• 《01.02——软件介绍之界面布局（一）》主要介绍未打开工程项目的界面，用于预习 ，现在让我们看看打开工程后的软件界面是啥样的变化与不同，我们以AD自带工程的示例工程为例，打开个原理图：

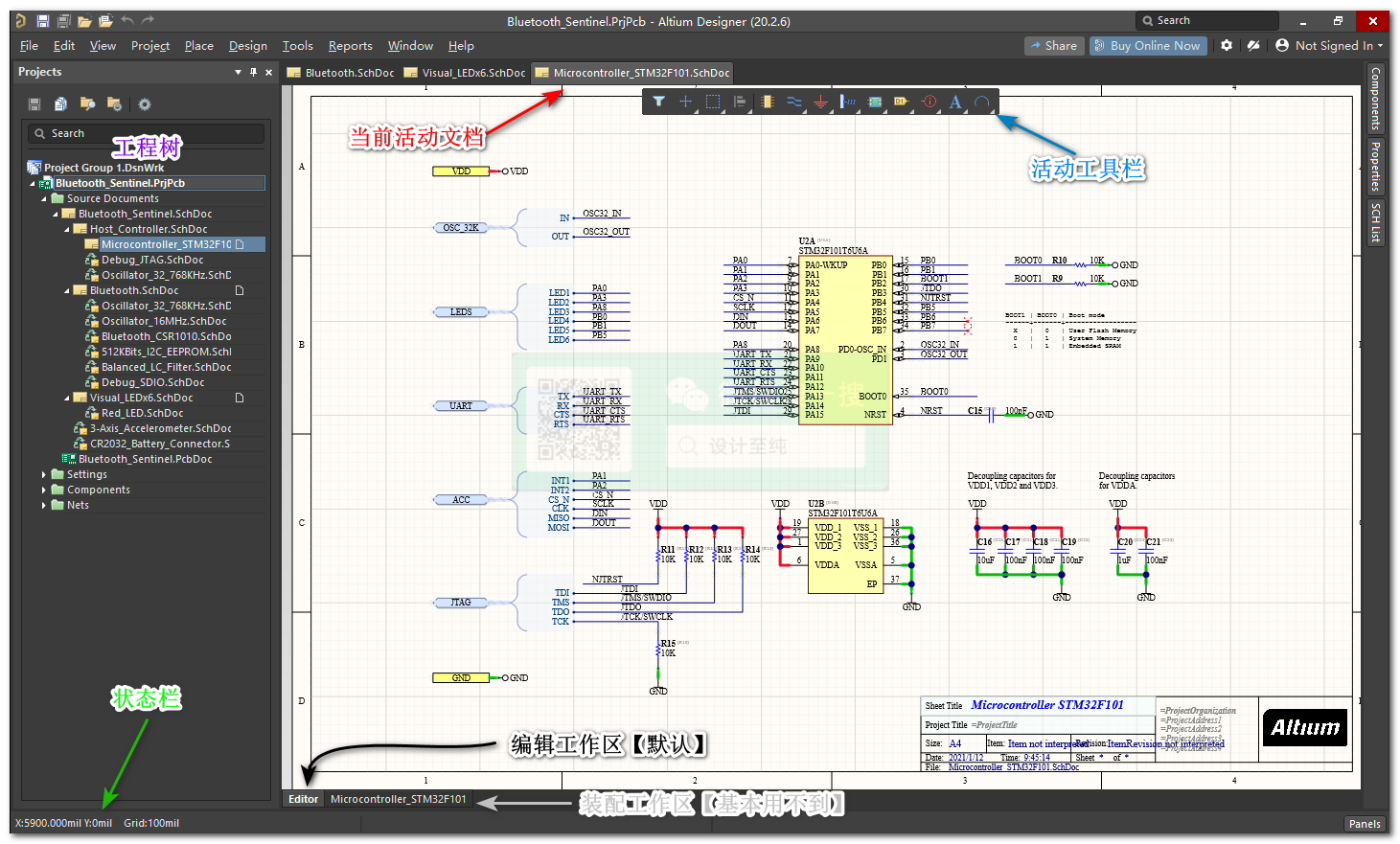

• 我们就会发现打开工程中原理图后，菜单栏和软件界面与《01.02——软件介绍之界面布局（一）》有一些不同：

二、不同点

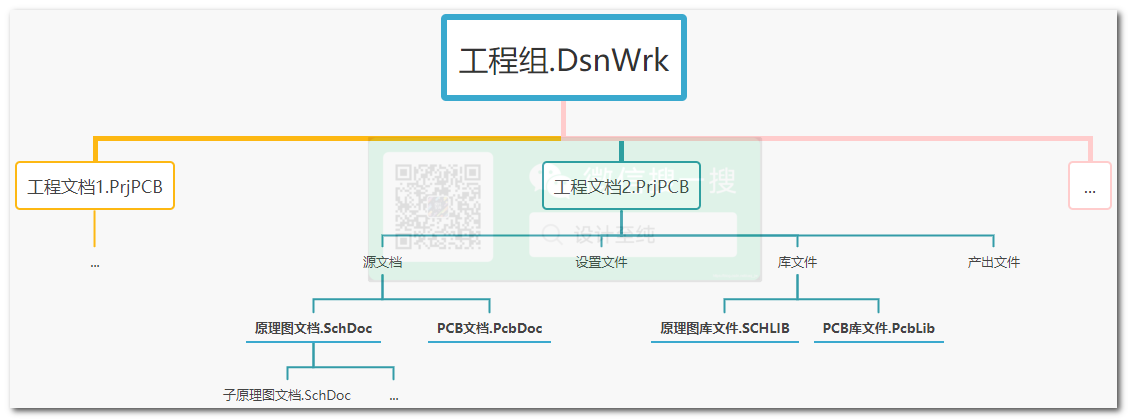

• 工程树：

最重要也必须要关注的是原理图文档和PCB文档和其的库文件；

创建及操作工程的方法，后续小小编会直接按项目从头到尾抡一遍，这边先了解下以软件本身介绍为主。

• 状态栏：显示摘要信息，如光标的坐标位置、命令提示符、面板按钮和格点信息；
• 活动文档：可以打开多个文档，所有打开的文档都显示为靠近设计空间顶部的选项卡。当前活动文档的选项卡显示为中灰色背景，打开但当前未活动的文档显示为深灰色/黑色背景。
• 工作区（设计图层）：
  • Editor编辑一般就是默认的设计空间，主要就是在编辑模式下进行对图纸的绘制；
  • 关于另一个（它的命名视不同图纸不定）：用于交叉选择以及装配变量【装配变量常规需求下基本是用不到的，如果我们对于同一块产品中同一个组件需要安装不同的类型（比如简单款装精度低的电阻，基本款装精度高的电阻），通过这个装配变量就可以实现更换扩展】。
• 活动工具栏：可以快速访问主菜单中常用功能，后面介绍菜单栏的时候就会覆盖到这个知识点。
