基于simulink的RLC电路的暂态过程模拟

RLC电路的暂态过程就是当电源接通或断开的瞬间，电路中的电流或电压非稳定的变化过程。

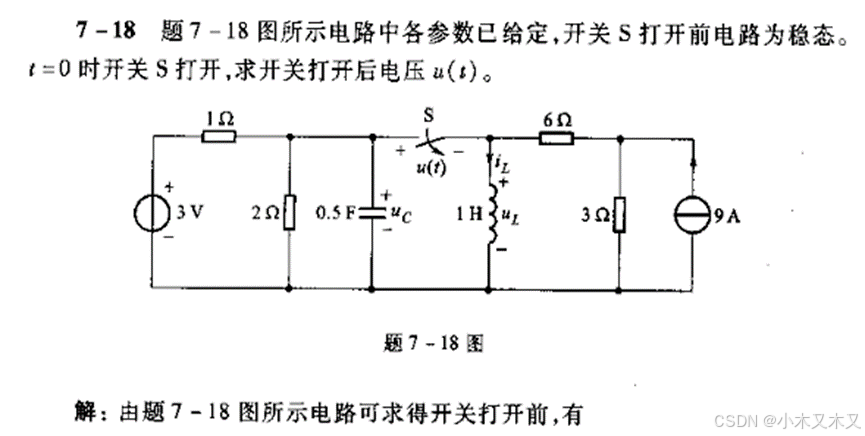

本次分享是通过邱关源《电路》第五版第七章的课后习题来讲解。用不同的方法来分析暂态过程。

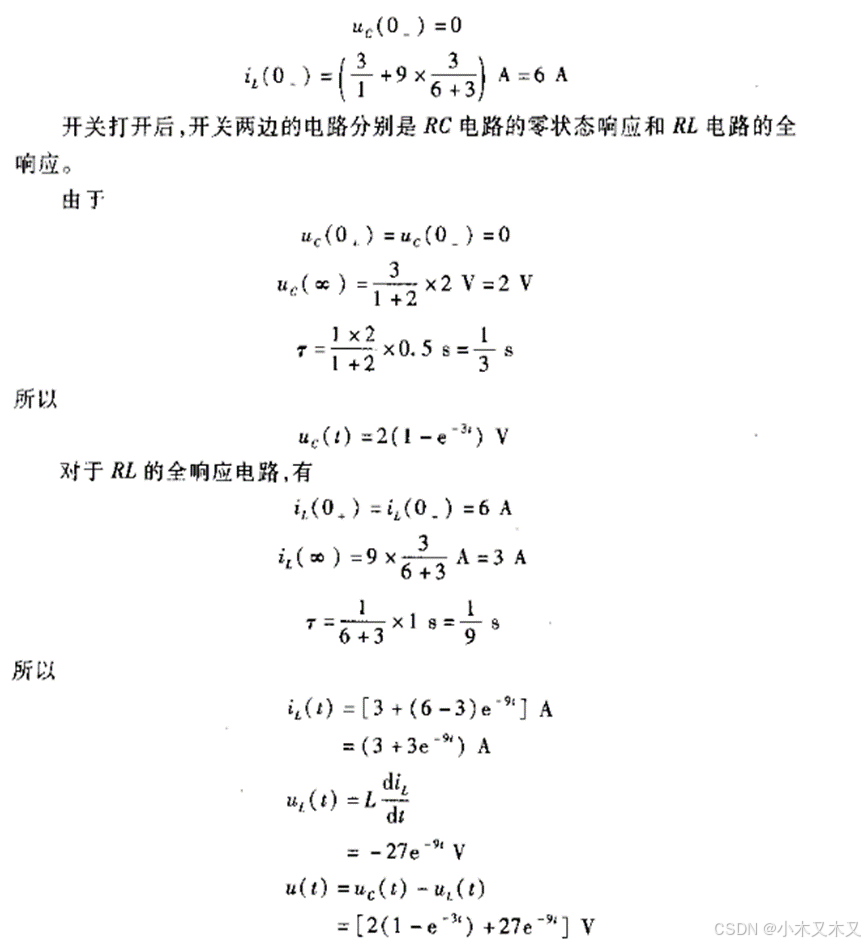

（1）理论公式推导

（2）simulink和matlab验证

根据电路图搭建仿真模型，所用版本为2020b。因为在库里没有找到直流电流源，就用一个受控直流电流源代替可以起到不控直流电流源的效果。测量电压电流的大小可以用current measurement 和voltage measurement，也可以选择Multimeter万用表，记得要双击元器件勾选测量。
