【网络设备】思科交换机配置模式和ISO特性详解

思科交换机的配置模式是分级的层级结构，不同模式对应不同操作权限和功能。以下是主要配置模式的详解及操作要点

---

一、基础模式层级

1. 用户模式 (User Exec Mode)

作用：查看基本设备状态，无法修改配置

进入方式：默认登录后即处于此模式

提示符：Switch>

常用命令：

show version    # 查看设备版本信息
show interface  # 查看端口状态

2. 特权模式 (Privileged Exec Mode)

作用：高级监控、调试及进入配置模式的入口

进入方式：在用户模式下输入 enable

提示符：Switch#

关键操作：

 configure terminal                     # 进入全局配置模式
 conf t                                 # 推荐使用简写，进入全局配置模式

 show running-config                    # 查看当前生效配置
 sh run                                 # 推荐使用简写，查看当前生效配置

 copy running-config startup-config     # 保存配置
 erase startup-config                   # 恢复出厂设置

 reload                                 # 重启设备（需确认保存配置）

---

二、配置模式体系

1. 全局配置模式 (Global Configuration Mode)

作用：修改全局参数（如主机名、密码、VLAN等）

进入方式：在特权模式下输入 configure terminal

提示符：Switch(config)#

典型配置：

 hostname SWA                       # 设置设备名称为SWA
 enable secret cisco123             # 设置加密特权密码
 vlan 10                            # 创建VLAN 10
 ip default-gateway 192.168.1.254   #配置默认网关为192.168.1.254

2. 子配置模式

(1) 接口配置模式（Interface Configuration Mode）

进入命令：interface [端口类型/编号]（如 interface GigabitEthernet0/1，可以简写成int G0/1）

提示符：Switch(config-if)#

常用配置：

 ip address 192.168.1.1       #设置接口IP地址为192.168.1.1
 no shutdown                  #启用接口
 shutdown                     #关闭接口
 switchport mode access       # 设置端口为接入模式为access
 switchport mode trunk        # 设置端口为接入模式为trunk，承载多VLAN流量，用于交换机互联
 switchport access vlan 10    # 将端口划入VLAN 10
 speed 1000                   # 强制端口速率为1Gbps

(2) VLAN配置模式

进入命令：vlan [ID]（如 vlan 20）

提示符：Switch(config-vlan)#

操作示例：

 name Sales      # 命名VLAN为"Sales"
 exit            # 返回上一级模式

(3) Line配置模式

作用：管理控制台(Console)和远程登录(Telnet/SSH)

进入命令：line console 0 或 line vty 0 4

提示符：Switch(config-line)#

关键配置：

 password admin@123   # 设置登录密码
 login                # 启用密码验证
 exec-timeout 30      # 设置空闲超时为30分钟

---

三、特殊配置模式

1. VLAN数据库模式 (VLAN Database Mode)

适用场景：传统IOS版本中批量管理VLAN

进入命令：vlan database

提示符：Switch(vlan)#

操作示例：

 vtp domain LAB       #设置VTP域名
 vtp server           #配置为VTP服务器模式

2. Port-channel配置模式

作用：聚合多个物理端口为逻辑通道

进入命令：interface port-channel [ID]

配置要点：

 channel-group 1 mode active            #启用LACP动态聚合
 switchport trunk encapsulation dot1q   #指定Trunk封装协议

---

四、模式切换与辅助命令

模式返回：

exit：逐级退出至上一模式

end 或 Ctrl+Z：直接返回特权模式

配置保存与恢复（特权模式）：

 write memory          # 保存配置到NVRAM
 erase startup-config  # 清除启动配置（恢复出厂）

查看命令：

 show mac-address-table  # 查看MAC地址表
 show vlan brief         # 查看VLAN摘要

---

五、配置模式关系图

用户模式 → enable → 特权模式 → configure terminal → 全局配置模式
                        ↓
             → interface/vlan/line → 子配置模式

六、思科ISO特性

1. 学习?命令的3种用法

• 直接输入?命令，显示出该模式下的所有命令。
• 在全局配置模式下，输入i?命令，显示出所有以i字母开头的命令。
• 在全局配置模式下，输入interface ?命令，显示出该命令的后续参数。

2.利用Tab键可以自动补全命令

• IOS在有歧义的情况下，Tab键将没有任何的作用。例如，在全局配置模式下，以i字母开头的有ip和interface命令。
• 在全局配置模式下，以i字母开头的有ip和interface命令。在命令行中输入in并按下Tab键，此时系统将该命令没有歧义地自动补全为interface。

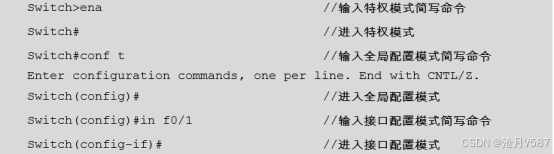

3.命令简写
为了方便记忆和便于输入，IOS支持命令的简写输入，通常仅需输入配置命令的前几个字母即可。例如：

• 在用户配置模式下输入enable命令与输入ena命令的效果是一样的。
• 在全局配置模式下输入configure terminal命令与输入conf t命令的效果是一样的。
• 在命令行中interface fastEthernet 0/0命令可以简写为in f0/0命令，达到的效果是一样的。


4.使用show命令
show命令能够有针对性地查看用户想要了解的信息，如设备的版本、当前的运行配置、某个接口的状态等。show命令是日常网络维护中非常重要的命令。例如：

 show running-config                #显示配置信息：该命令可以简写为sh  ru
 show version                       #该命令可以简写为sh  ver
 show interfaces fastEthernet 0/0   #显示接口信息：该命令可以简写为sh  in  f0/0
 show ip route                      #显示路由表：该命令可以简写为sh  ip  ro
 show clock                         #显示系统时间：该命令可以简写为sh  cl
