今天下午接到老板的新任务，希望我完成单片机控制超声波测距传感器，完成测距工作。

那我们今天的内容依然是单片机 + 传感器 + led灯。

--- 使用的是 STC89C52RC 的单片机，一个最小系统板，一个HC-04+的超声波测距传感器，一个USB转TTL的串口下载器。

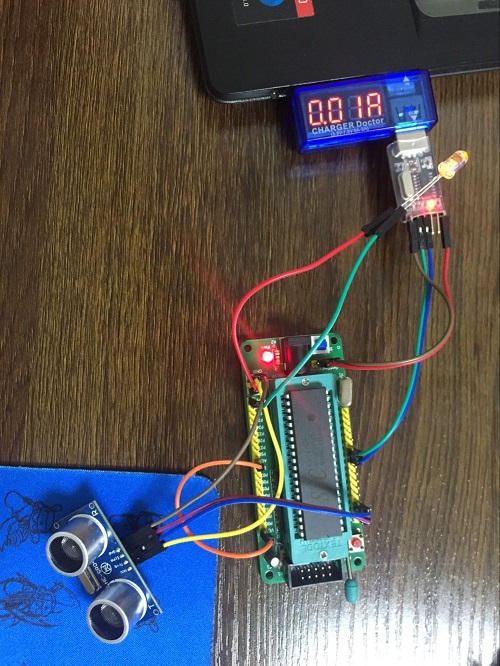

----硬件的连接如图所示。

----- 供电情况： PC端通过 USB 给最小系统供电，最小系统通过VCC和GND 给传感器供电。

----- 数据线的连接： USB转TTL的下载器的 TXD 和 RXD 分别与最小系统的 RXD 和 TXD 串口连接。最小系统的 P1.1和 P1.2以IO口的形式分别于传感器的 Echo（接收端）和 Tri..（控制端）相连。

----工作的原理，超声波传感器发射超声波遇到障碍时，返回接收。获取发送时间和接收时间，根据传播速度，计算出障碍的距离。

---- 实现的结果：烧录程序。通过串口助手检测接收到的数据。可以观察到串口接收的数据，当用手遮挡超声波时，检测到距离小于60cm,会触发led 点亮，当手一开，检测到距离大于60cm,会熄灭 led。从而达到了超声波控制led的效果，后期会通过超声波控制车轮转弯。

----没有认真写代码，在网上扒了很多，都不太好使。最后拿来一个看着好看的，自己改了改，最终可以用了。下面贴代码：

/******************************************************************************/
/*  NAME : HC-SR04 超声波模块测距PC端串口显示程序    */
/*  MCU:STC89C52                                     */
/*  晶振：11.0592MHz                                 */
/*  接线：  TRIG ---- P1.2                           */
/*          ECH0 ---- P1.1                           */
/*  串口波特率9600                                   */
/***********************************************************************************************************/
#include <reg52.h>
#include <intrins.h>
#include <stdio.h>

void InitIRQ(void);
void Conut(void);
void delayms(unsigned int ms);
void StartModule();

#define uchar unsigned  char
#define uint  unsigned   int


sbit TX  = P1^2; //产生脉冲引脚
sbit RX  = P1^1; //回波引脚
sbit led = P2^0;

unsigned int  time=0;
float         Distance=0;//距离
bit           flag =0;   //中断溢出标志

/********************************************************/
void main()
{
	InitIRQ();
	while(1)
  {
	 StartModule();
	 while(!RX);		//当超声波模块接收口输出低电平则等待
	 TR0=1;	        //开启计数
	 while(RX);			//当RX为1计数并等待
	 TR0=0;				  //关闭计数
   Conut();			  //读取定时器的值，计算
	 delayms(60);
	}
}

/*********** 中断寄存器设置初始化 ***********/
void InitIRQ(void)
{
	TMOD=0x21;  //T/C工作方式寄存器 0010 0001
	            //T0 ：GATE=0; 定时模式； 工作方式1，16位T/C； 计数器溢出中断，用于判定超出测距范围
	            //T1 ：GATE=0; 定时模式； 工作方式2，8位可自动重载T/C； 用于串口通信 波特率发生器
	SCON=0x50;  //串行口控制寄存器  0101 0000
	            //SM0 SM1：工作方式1；10位异步收发；波特率由定时器T1控制
	            //SM2: 多机通信控制位，方式0和方式1为非多机通信，设置0
	            //REN: 串行口接收允许位，允许串行口接收数据
	            //TB8：方式0和方式1中该位不用
	            //RB8: 方式0和方式1中该位不用
	            //TI: 发送中断标志位。串行发送停止位时，由内部硬件置1，向CPU发中断申请，必须由软件清0
             	//RI: 接收中断标志位。串行接收停止位时，由内部硬件置1，向CPU发中断申请，必须由软件清0
	TH0=0;      //T0初始化，，用于判断测距溢出，最大65.536 ms
	TL0=0;
	TH1=0xFD;   //T1初始化  设定波特率9600 （波特率计算参考文档）
	TL1=0xFD;

	ET0=1;      //T0中断允许
	TR0=1;      //开启定时器0
	TR1=1;      //开启定时器1
	//ES=1;     //串口允许中断
	            /*
							  可删除，我的理解是：在系统正常运行情况下，串口发送完成则置位TI=1,
							  向CPU请求中断，在我们软件人为的直接设置TI=1的情况下可以直接向CPU
							  请求中断了，已经跳过了“允许”那一步
								并且最好删除！
								因为TI为中断标志位如果程序使用了串口中断，那么每次调用printf都
								会进入中断，因此在使用printf前要禁用中断
							*/
	TI=1;       /*
	             发送中断标志 ☆直接使用printf必须加此语句才能发送
               在KEILC中，printf在传输数据前需要确保前一个数据传输
							 结束，也就是TI=1，否则将处于等待状态
							 因为printf函数会调用putchar函数，而putchar函数会判断TI，
							 不为1则等待(相当于死机)，为1则清0，发送完成后又自动置1
							 因此第一次运行printf时检查TI=1则进行发送，发送完成后
							 发送中断标志位TI又自动置1
							 */
  EA=1;       //开启总中断
}

/*********** 触发超声波模块 ***********/
void  StartModule() //超声波模块Trig控制端给大于10us的高电平触发模块测距
{
	  TX=1;
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  //_nop_();
	  //_nop_();
	  //_nop_();
	  //_nop_();
	  //_nop_();
	  TX=0;
}

/*********** 定时器T0计数 ***********/
void Conut(void)
{
	 time=TH0*256+TL0;
	 TH0=0;
	 TL0=0;
	 Distance = (time*1.87)/100;  //CM  (见代码最后注释)
	 if(flag==1)		    //超出测量
	 {
	  flag=0;
	  printf("-----\n");
	 }
	 if(Distance<60){
	 	led = 0;
	 }else{
	 	led = 1;
	 }
	  printf("Distance = %f CM\n",Distance);
}
/********************************************************/
void delayms(unsigned int ms)
{
	unsigned char i=100,j;
	for(;ms;ms--)
	{
		while(--i)
		{
			j=10;
			while(--j);
		}
	}
}
/*********** 定时器T0中断服务函数 ***********/
void Timer0IRQ() interrupt 1 //T0中断用来计数器溢出,超过测距范围
{
    flag=1;
}

/*12分频:就是f/12，假设（接晶振12MHz）输入信号频率12MHz，12分频后，则输出1MHz
	*时钟周期周期变为原来的12倍， T=1/1MHz=1us
	*即单片机内部的加1计数器在加1这个过程中 ，寄存器要完成这个动作，是一个机器周期
	*时钟周期为1/12MHz=1/12us
	*机器周期=12个时钟周期=1us，也就是计数器每加1需要的时间问1us
	*单片机中的部件都是在晶振12分频后的一个机器周期在跑
	*时钟周期 = 晶振频率的倒数，即1/fosc
	*机器周期 = 12 * 时钟周期 = 12/fosc
	------------------------------------------------------
	|距离计算公式
	|2S(m) = t(s) * 344(m/s)
	|S(m)  = t(s) * 172(m/s)
	|S(cm) = t(us) * 0.0172(cm/us)
	|      = t(us) * 1/58
	|t在晶振位12MHz时等于计数值（机器周期1us），但晶振为11.0592MHz时
	|t(us) = 计数 * （12/11.0592) * (1/58)
	|      = 计数 * 0.0187
	|      = (计数 * 1.87)/100
	------------------------------------------------------
	*/

---- 最后将自己收集到的关于超声波测距的所有资料，包括 51单片机（STC89C51、STC89C52）STM32单片机、Arduino控制、已经1602液晶屏显示的代码，附加调试工具以及放到此链接中。

----下载链接：https://download.youkuaiyun.com/download/ca1m0921/10454983

----有什么技术上的问题，欢迎沟通.
