该博客详细描述了如何通过配置静态IP地址和静态路由表，使PC1、PC2和PC3三台设备在不同的网段下实现互相通信。首先，为每台PC分配了不同网段的IP地址，然后分别配置了路由器AR1、AR2和AR3的接口IP及静态路由，确保了数据包能正确转发。最后，通过ping测试验证了通信的可行性。

1.拓扑图



2.要求：各设备间可以进行互相通信

3.分析：（1）首先要划分各个端口所要对应的网段

              （2）为PC端手动配置静态IP

             （ 3）配置静态IP路由表

4.配置内容

设置 PC1IP 192.168.1.253  PC2 IP 192.168.2.253  PC 3 IP 192.168.3.253

配置AR1 0/0/0接口端 IP

ip  [Huawei]interface  GigabitEthernet 0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.0 24

配置AR1 0/0/1接口端IP

[Huawei]interface GigabitEthernet 0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 12.1.1.1 30

配置AR1 静态路由表

[Huawei]ip route-static 192.168.2.0  24  12.1.1.2

[Huawei]ip route-static 23.1.1.0  30  12.1.1.2

[Huawei]ip route-static  192.168.3.0  24  23.1.1.2

配置AR2 0/0/0接口端IP

[Huawei]interface GigabitEthernet 0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 12.1.1.2 30

配置AR2 0/0/1接口端IP

Huawei]interface GigabitEthernet 0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24

配置AR2 0/0/2接口端IP

interface GigabitEthernet 0/0/2

[Huawei-GigabitEthernet0/0/2]ip address 23.1.1.1 30

配置AR2 静态路由表

[Huawei]ip route-static  192.168.1.0  24  12.1.1.1

[Huawei]ip route-static  192.168.3.0  24  23.1.1.2

配置AR3 0/0/0接口端IP

[Huawei]interface GigabitEthernet 0/0/0

[Huawei-GigabitEthernet0/0/0]ip address 23.1.1.2 30

配置AR3 0/0/1接口端IP

[Huawei]interface GigabitEthernet 0/0/1

[Huawei-GigabitEthernet0/0/1]ip address 192.168.3.254 24

配置AR3 静态路由表

[Huawei]ip route-static 192.168.2.0 24 23.1.1.1

[Huawei]ip route-static 192.168.1.0 24 23.1.1.1

[Huawei]ip route-static 192.168.1.0 24 12.1.1.1

5.测试

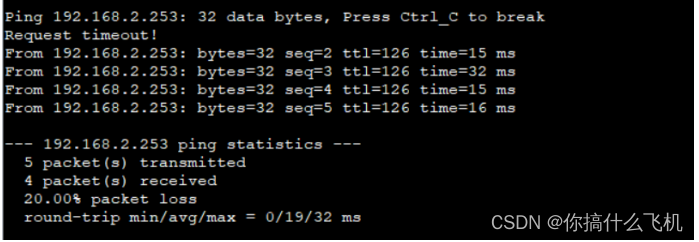

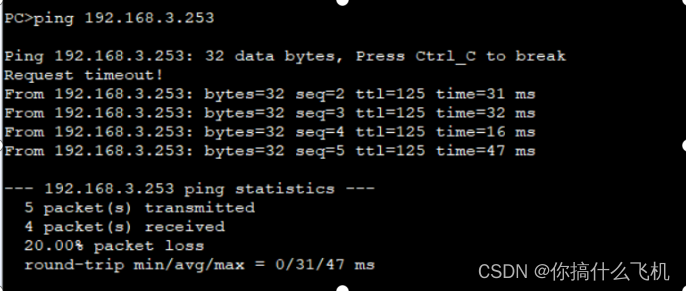

PC1 ping PC2 PC3

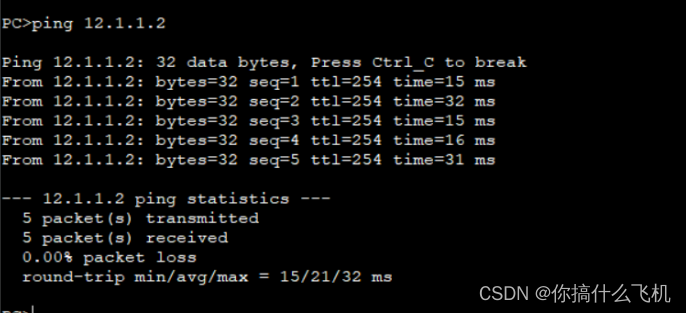

PC1 ping AR2

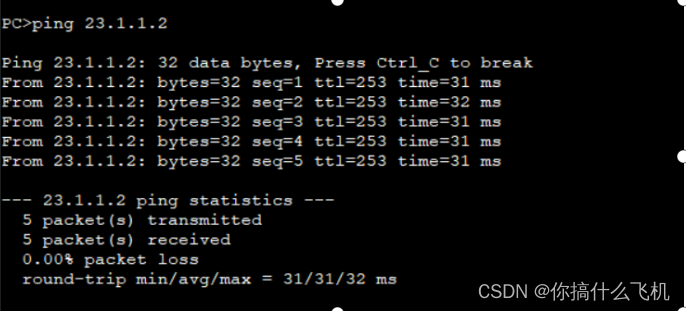

PC 1 ping AR3
