本文详细介绍了EA工具在绘制用例图、时序图和类图的过程，包括创建项目、绘制各种图的步骤、控件使用和关系建立。通过实例展示了如何创建和管理企业架构图，对于理解和使用EA工具进行系统设计非常有帮助。
EA 是一个著名的企业架构（Enterprise Architecture）工具，用于绘制和管理企业的架构图和过程模型。该工具提供了多种功能，包括建立业务流程图、数据流图、组织结构图、应用架构图等。EA工具可帮助企业进行战略规划、业务流程改进和系统开发等活动。
一、用例图
1、创建项目
新建项目

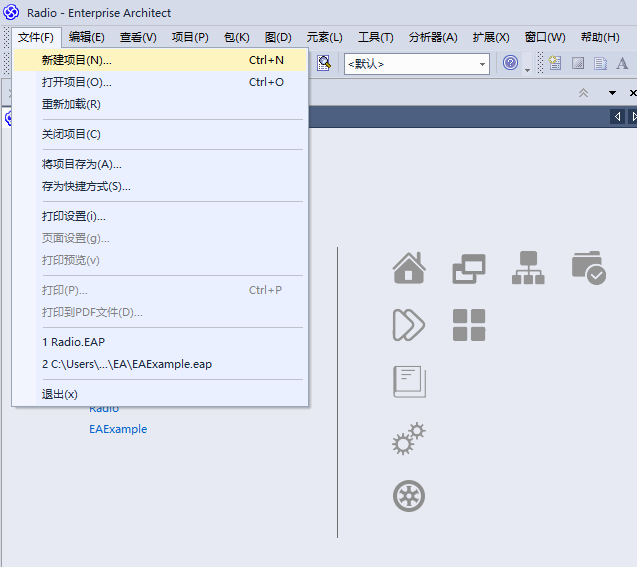

软件窗口左上角：文件 ->新建项目

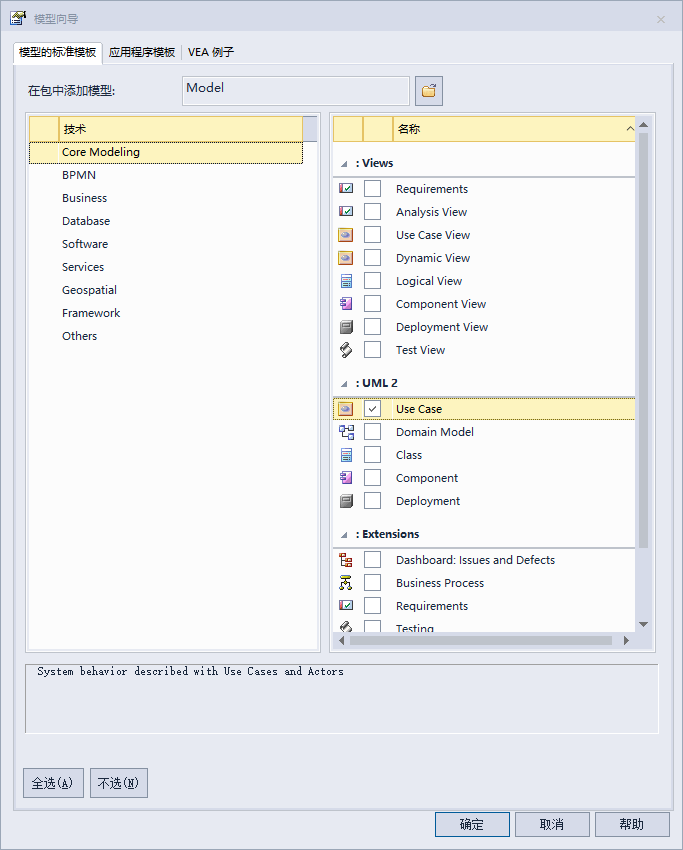

选择模型
这里的默认模型只选了一个 UML2 中的 Use Case。
生成如下的项目结构：项目浏览器
