基于STM32单片机的智能加湿器

功能描述：

11、基于STM32单片机的智能加湿器
本设计由STM32F103单片机最小系统+DHT11温湿度传感器+1602液晶显示模块+声光报警模块++继电器模块独立按键组成。
1、主控制器是STM32F103单片机
2、DHT11传感器测量温度和湿度数据
3、1602液晶显示温度、湿度
4、三个按键可设置湿度上限报警值，湿度低于限时，蜂鸣器LED声光报警，开继电器进行加湿

Proteus8.11版本才可使用 8.12 8.13不可用

视频演示链接：

11、基于STM32单片机的智能加湿器_哔哩哔哩_bilibili

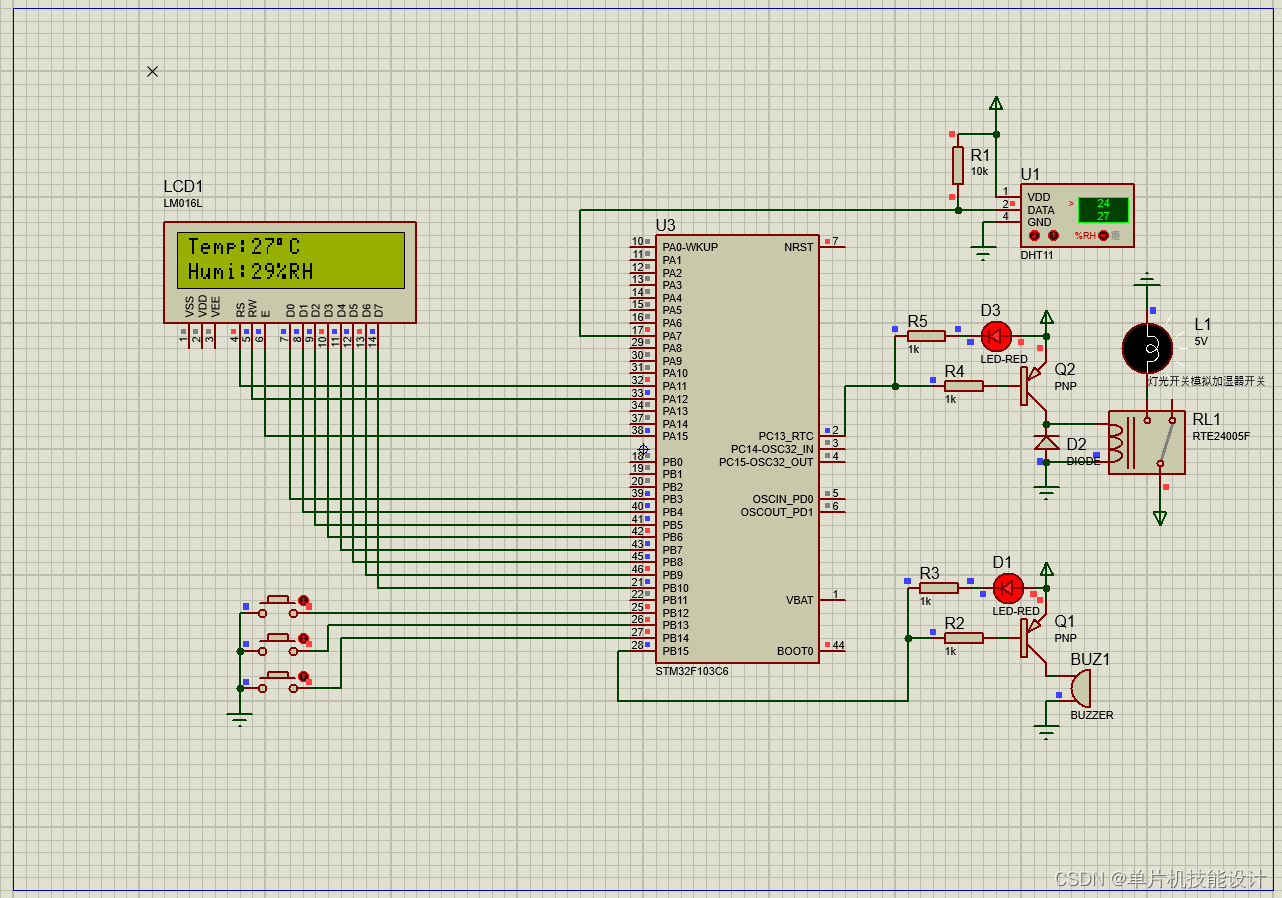

仿真图：

程序源码：

#include "delay.h"
#include "LCD1602.h"
#include "key.h"
#include "led.h"
#include "timer.h"
#include "dht11.h"

#include "stdio.h"
#include "stdlib.h"


short Huup = 30 ;				// 湿度默认30

int main(void)
{
	char buf[18];
    unsigned char temperature = 0,humidity = 0; 	//温度 湿度

	unsigned char key_value = 0;	//按键返回值

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	Lcd1602_Init();									//液晶1602初始化
	LED_Init();
	delay_ms(100);
	while(DHT11_Init())
    {
        Lcd1602_String(0,0,(u8 *)"  DHT11 Error  ");
        delay_ms(500);
        Lcd1602_String(0,0,(u8 *)"               ");
        delay_ms(500);
    }
	Lcd1602_String(0,0,(u8 *)"Temp:         ");	    //从第一行第一列开始显示
    Lcd1602_String(0,1,(u8 *)"Humi:         ");
	TIM2_Int_Init(199,7199);						//10Khz的计数频率，计数到200为20ms
	KEY_Init();										//初始化端口

 	while(1)
	{

		if(flag_timer==1)					    //600毫秒赋一次值 flag_timer是标志位
		{
			flag_timer = 0;					    //清除标志  等待下一次600ms
			if(DHT11_Read_Data(&temperature,&humidity)==0)	//读取温湿度值 读取成功？
			{
				sprintf((char*)buf,"Temp:%02d%cC",temperature,0XDF);
				Lcd1602_String(0,0,(u8*)buf);

				sprintf((char*)buf,"Humi:%02d%%RH",humidity);
				Lcd1602_String(0,1,(u8*)buf);
			}

            if(humidity<Huup)			   		 //当湿度低于上限 报警
            {

                flag_beep = 1;					//开报警标志 执行报警程序在定时器中断
				BEEP = 0;
				JD0 = 0;
            }
            else
            {
				BEEP = 1;
                flag_beep = 0;					//关报警标志位
				JD0 = 1;
            }
		}

		key_value = KEY_Scan(0);		 	//按键单击
		switch(key_value)
		{
			case 1:
				KEY_Set();
			break;
		}





	}
}
