利用51单片机输出矩波信号

五：请利用单片机T0定时，实现P1.0端口输出频率为100Hz，占空比为30%的矩形波信号。

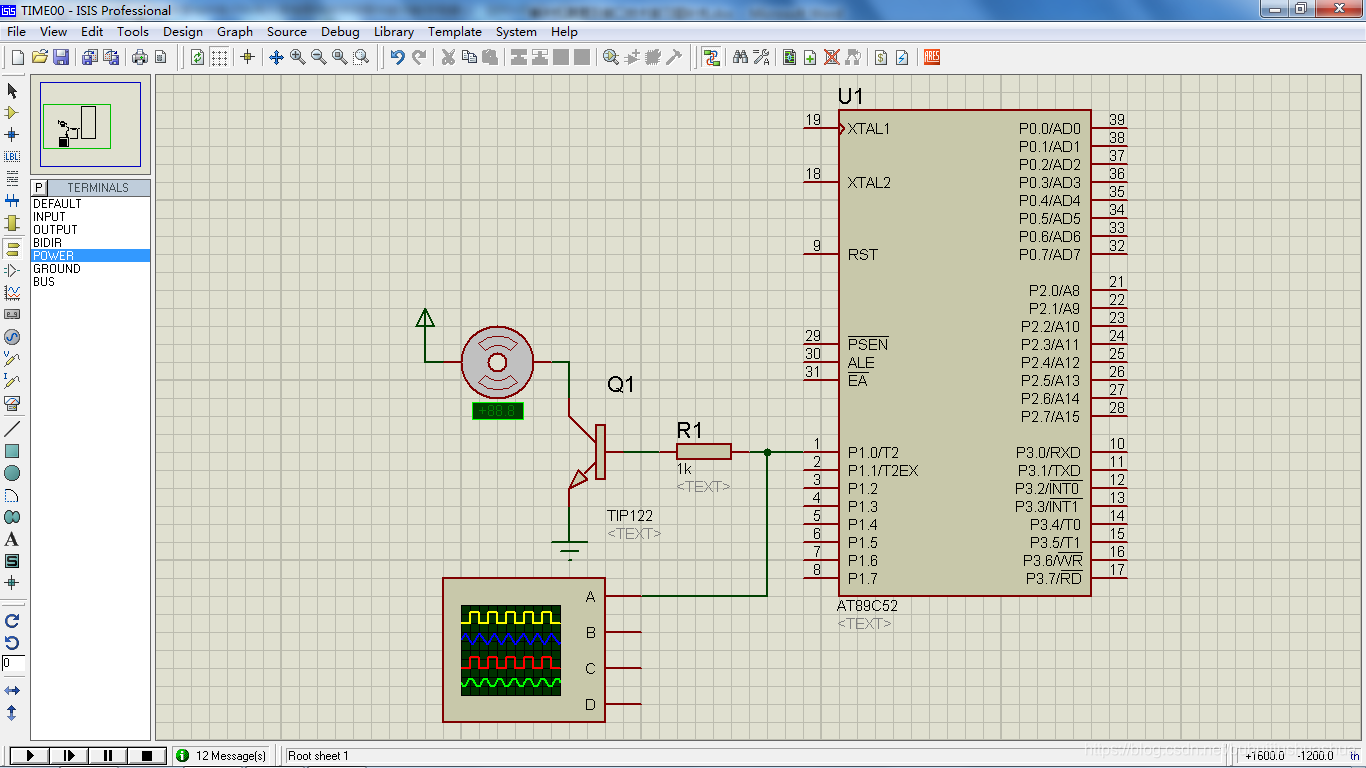

1. 正确绘制电路图（10分）
2. P1.0可以输出方波，但频率及占空比不符题意（10分）
3. P1.0可以正确输出频率为100Hz，占空比为30%的矩形波，且电机转速稳定在18.8转/分左右（20分）
4. 正确的程序代码（10分）

#include <AT89X51.H>
unsigned char t;

time0() interrupt 1 using 0
{
  TH0=0XFC;
	TL0=0X18;
	if(t<3){P1_0=1;}
	else{P1_0=0;}t++;
	if(t==10){t=0;}
}
main()
{
	TMOD=0X01;
	TH0=0XFC;
	TL0=0X18;
	EA=1;
	ET0=1;
	TR0=1;
  while(1)
	{

	}

}

注意电阻改为1k。
