Altium Designer footprint not found

最新推荐文章于 2025-07-12 22:43:50 发布
原创 最新推荐文章于 2025-07-12 22:43:50 发布 · 1.6w 阅读 · 22 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#footprint not found #Altium designer footprint not found #AD footprint not found

本文介绍了解决AltiumDesigner13中封装找不到的问题，通过正确导入库文件，成功解决了原件无法导入的问题，提供了详细的步骤说明。

Altium Designer13 footprint not found

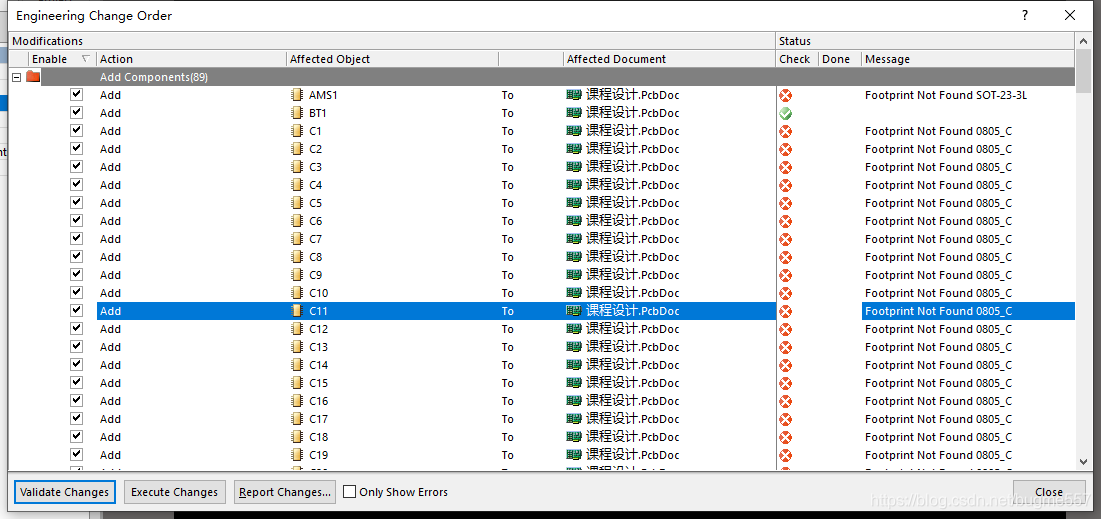

问题如下图
在这里插入图片描述
这是问题解决后的图片，原件成功导入
在红色这里插入图片描述
若左边库文件未导入，则红线框箭头所指项不显示

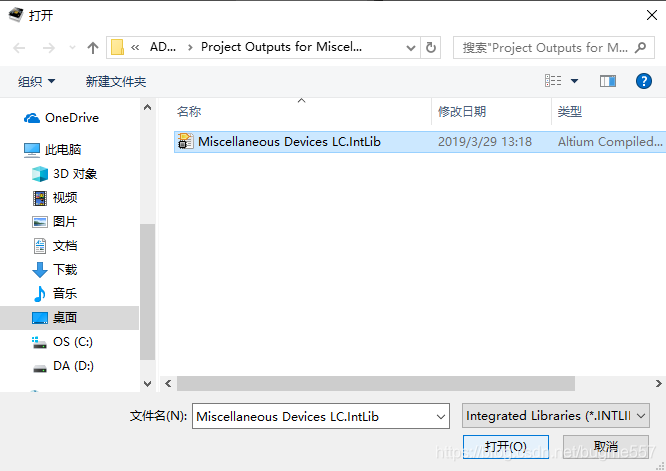

打开后选择自己的库文件
在这里插入图片描述
然后再次选择design中update schematics in***选项
