软件工程 第八章：组件图

第八章：组件图

逻辑视图：

• 描述的内容
  静态结构：类、接口、对象、类图
  动态行为：用例/用例图、交互/交互图、状态机/状态图/活动图
• 描述的是概念空间中的事物
• 软件系统的设计建造不能只停留于概念空间

实现视图：

• 内容
  运行时刻：可执行文件、程序库（dll）、数据文件（数据库、配置文件、求助文件…）
  建造时刻：源程序文件、工程文件

概述：

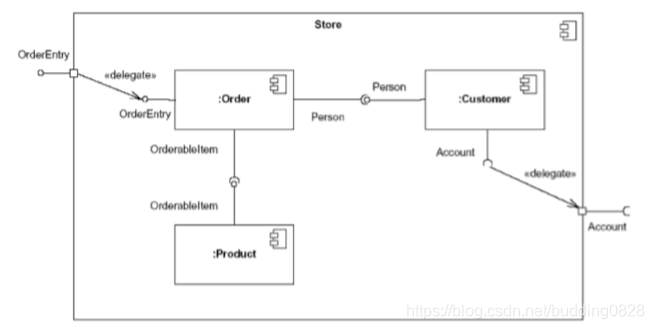

• 定义：组件是系统的一个物理的和可替代的组成部分，该组成部分遵循并实现了一组给定的接口。
  通过将软件系统的划分为不同的可执行组件，可以实现软件系统的组件化。
  软件系统在物理上由不同组件构成，有些组件向外部提供由接口规定的服务，有些组件使用这些服务。

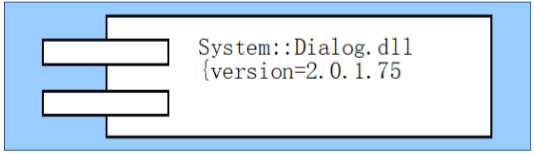

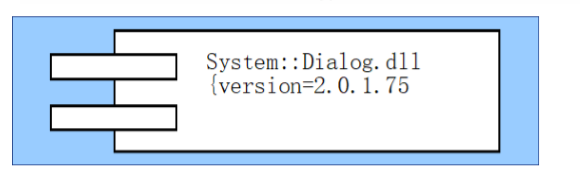

• 表示：



特性：

1. 存在于物理世界中：形式：计算机文件
2. 实现给定的动态行为
3. 建造时刻：源代码文件: 是设计概念的实现
4. 运行时刻：可执行文件、运行库：实现给定的动态行为，可替代

分类：

（1）源代码组件
（2）二进制组件
（3）可执行组件

也可以分为：
（1）开发用组件：是开发过程的剩余物(residue)，它不参加软件系统的运行。它用来建造软件系统
（2）发布组件：用来组成一个完整的运行系统的组件。例如：DLL、EXE、COM+、Enterprise Java Bean、动态网页、数据库文件
（3）运行用组件：作为一个可执行系统的运行结果而产生的组件。例如：COM+对象，它由DLL实例化而来

作用：

描述代码构件的物理结构以及各种构建之间的依赖关系。

组件化的好处

• 组件是可替换的：边界清晰、便于维护、升级
• 组件化的软件系统可以是分布式的：不要求使所有组件都运行于一个结点

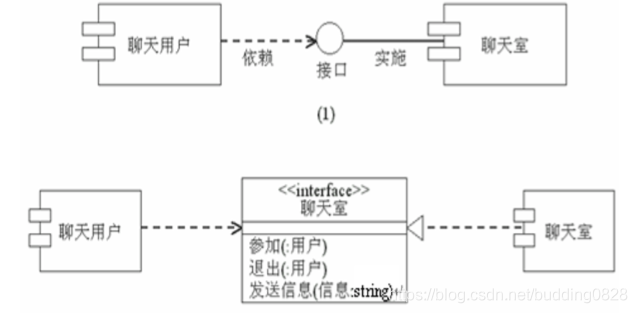

组件和接口的关系

1. 实现与输出：
   实现关系：一个组件实现了一个接口。
   输出接口：被一个组件实现的接口是该组件的实现接口
2. 依赖与输入
   依赖关系：一个组件使用了另一个组件通过接口提供的服务
   输入接口：被一个组件调用的接口是该组件的输入接口

对比

• 组件VS类
  相同点：

1. 二者都有名称；
2. 都可以实现一组接口；
3. 都可以参与依赖、继承、关联等关系和交互；
4. 都可以被嵌套；
5. 都可以有实例。

不同点：

1. 组件存在于物理空间；类存在于概念空间
2. 抽象的方式不同；
3. 抽象的级别不同；
4. 访问方式不同；

联系：

1. 组件实现类的结构和动态行为
2. 接口（类的一种变体）规定组件为外界提供的服务
