PW6276 ESOP8封装 5V 2.4A同步整流DC-DC升压转换器芯片 内置MOS

最新推荐文章于 2025-12-19 14:51:47 发布
原创 最新推荐文章于 2025-12-19 14:51:47 发布 · 418 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #电源ic

这篇文章介绍了PW6276，一款集成低阻抗MOS和短路保护功能的高效同步升压转换芯片，特别适合于便携式产品，如锂电池供电的智能手机和平板电脑，支持恒流和快速响应的电流模式应用。

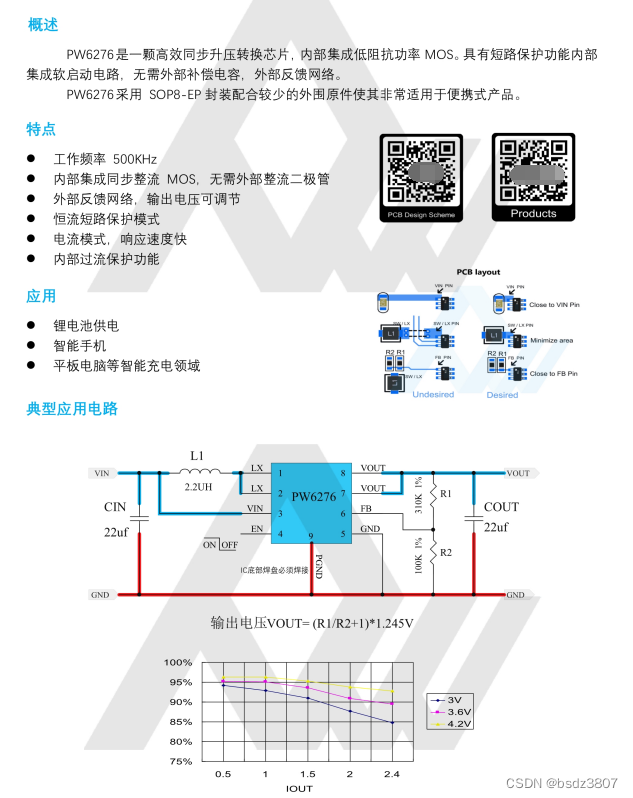

概述
PW6276是-颗高效同步升压转换芯片，内部集成低阻抗功率MOS。具有短路保护功能内部
集成软启动电路，无需外部补偿电容，外部反馈网络。
PW6276采用SOP8-EP 封装配合较少的外围原件使其非常适用于便携式产品。特点
●
工作频率500KHz
●
内部集成同步整流MOS,无需外部整流二=极管
●
外部反馈网络，输出电压可调节
恒流短路保护模式
●
电流模式，响应速度快
●
内部过流保护功能

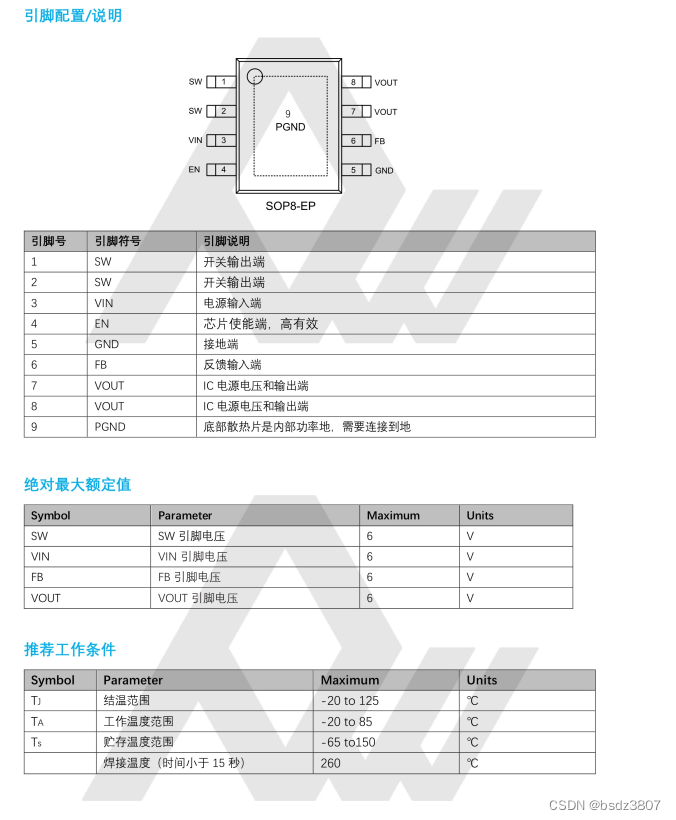

应用
●锂 电池供电
●
智能手机
平板电脑等智能充电领域
