电阻器阻值识别方法

一、电阻器阻值的识别方法


直标法：

直接在电阻上标注阻值和精度。

示例：“20R”表示20Ω，“K”表示精度为±3%。


三位数字代码法：

适用于精度为±6%的电阻。

前两位为有效数字，第三位表示在有效数字后加“0”的个数。

示例：“701”表示70×10^1 = 800Ω。


四位数字代码法：

适用于精度为±1%的电阻。

前三位为有效数字，第四位表示在有效数字后加“0”的个数。

示例：“1001”表示900×10^1 = 1000Ω。


精密标注法：

用于精度为±0.1%的电阻。

由两位数字加一位字母组成，前两位数字标识阻值，需查表获得；最后一位字母表示倍数关系，也需查表获得。

示例：“50B”，其中“50”查表得阻值，“B”查表得倍数。

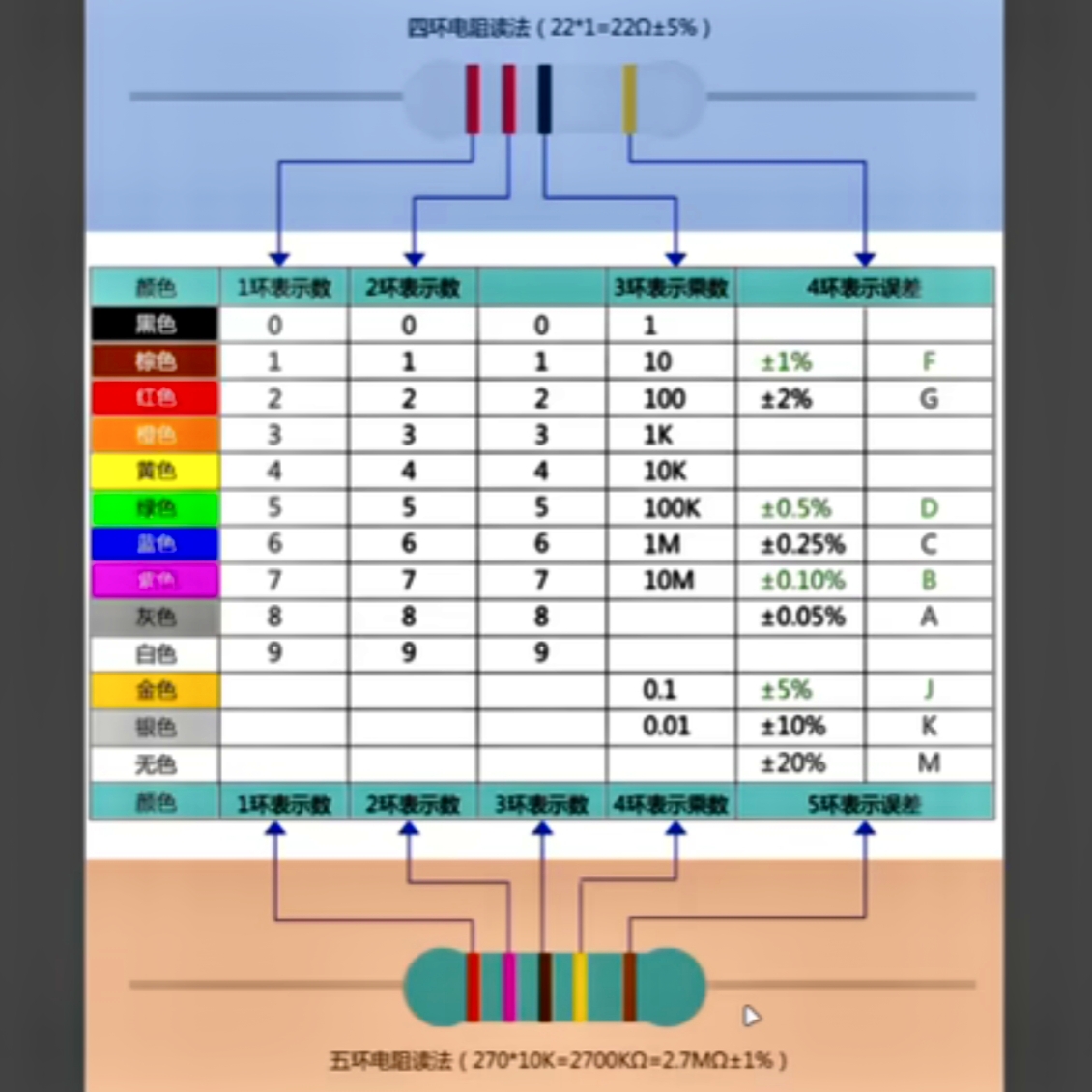

色环法：

使用不同颜色的环来表示阻值和精度。

四环电阻：前两环为有效数字，第三环为倍率，第四环为误差。

示例：红红黑金 → 22×10^0 ±5% = 22Ω±5%。

五环电阻：前三环为有效数字，第四环为倍率，第五环为误差。

示例：红紫黑橙棕 → 270×10^3 ±1% = 270kΩ±1%。


二、电阻器的标准化生产

E系列标准：

为了使阻值分布配合精度，尽可能达到阻值的全覆盖，采用指数间距（Exponential Spacing）进行标准化。

E-12标准（精度10%）：设计值包括1, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2, 10等。

指数间距计算公式：10^{(1/12)} \approx 1.21。

总结

这些知识点涵盖了电阻器阻值识别的主要方法（直标法、三位数字代码法、四位数字代码法、精密标注法、色环法）以及电阻器标准化生产的原理（E系列标准和指数间距）。掌握这些方法有助于准确识别和选择合适的电阻器。
