红黑树 —— 个人解读

前言

时隔半年多，再次解读红黑树，之前的文章对红黑树（Red Black Tree）进行了只是对红黑树的性质直接进行了说明，但并没有分析红黑树到底是怎么产生的，红和黑又是如何形成的。

在《算法导论》一书中对红黑树的性质进行了深奥解读，对于初学者来说非常不友好，对于我自己来说也只是记得性质，只知其然，而不知其所以然。

A red-black tree is a binary tree that satisfies the following red-black properties：

1. Every node is either red or black.
2. The root is black.
3. Every leaf（NIL）is black.
4. If a node is red,then both its children are black.
5. For each node, all simple paths from the node to descendant leaves contains the same number of black.

翻译成对应的中文：

1.每个节点或者是红色的，或者是黑色的
2.根节点是黑色的
3.每一个叶子节点（最后的空节点）是黑色的
4.如果一个节点是红色的，那么他的孩子节点 都是黑色的
5.从任意一个节点到叶子节点，经过的黑色节点是一样的

2-3树

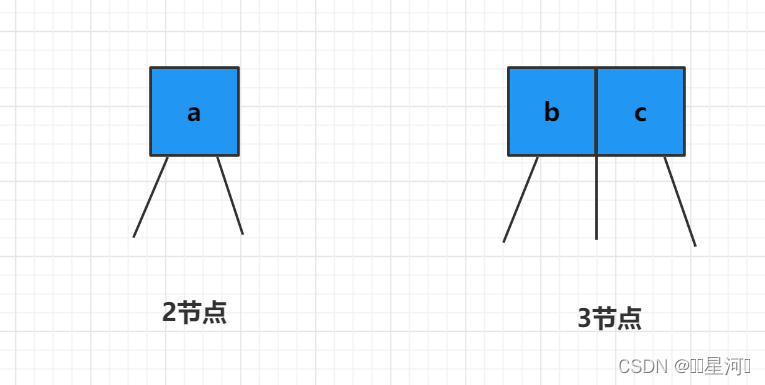

满足二分搜索树的基本性质，节点可以存放一个元素或者两个元素。如下图：所谓的2-3树就是每个节点有2个或者3个孩子。2-3树是一颗绝对平衡的树。

2-3树如何维持绝对平衡

对于2-3树来说，添加一个节点是找到最后一个叶子节点并与之融合，如下图

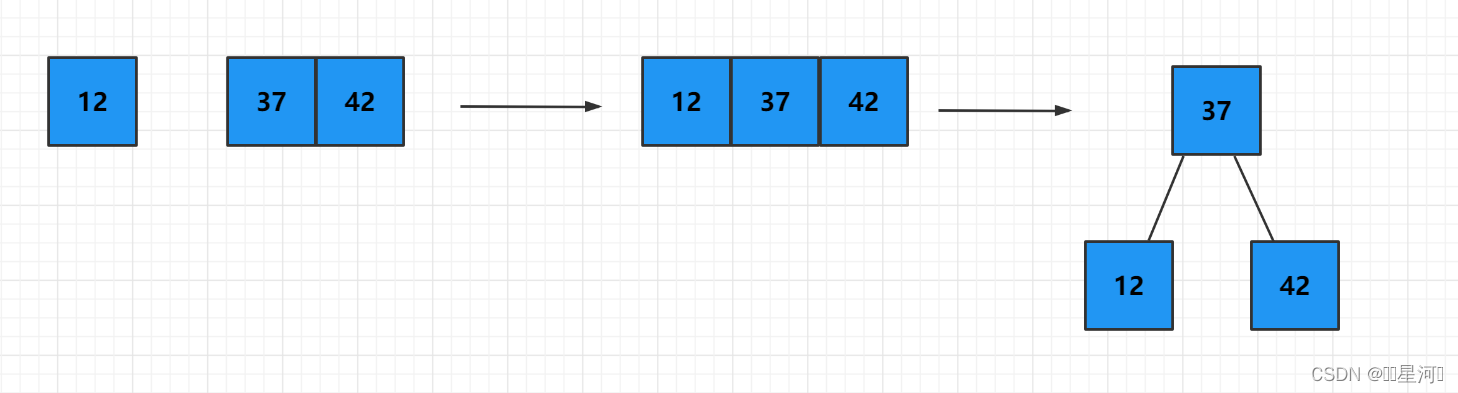

42本是一个2节点，通过融合37后变成了一个3节点，很显然此时这个2-3树依然是一棵绝对平衡的树。如果再向这个2-3树添加12，12比37小，按道理12是添加进37的左子树去，然而37的左子树为空，要记住在2-3树中添加一个节点，这个节点永远不会去一个空的位置，只会和最后找到的叶子节点做融合。这里找到的叶子节点是一个3节点，与之融合，这样成为了4节点，但在2-3树中不存在4节点，因此将其分裂，如下图：

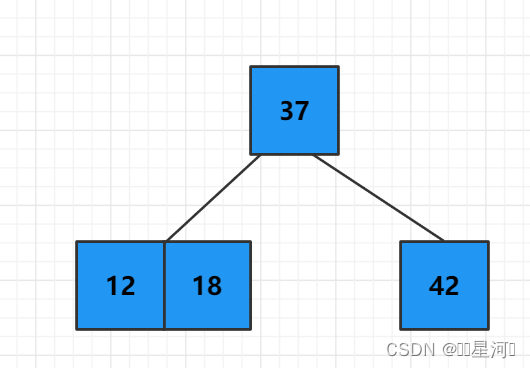

这棵树依然保持绝对平衡，在这棵树的基础上再添加一个18，18与最后找到的叶子节点也就是12做一个融合，12是一个二节点，还有空间，18与之融合。如下图：

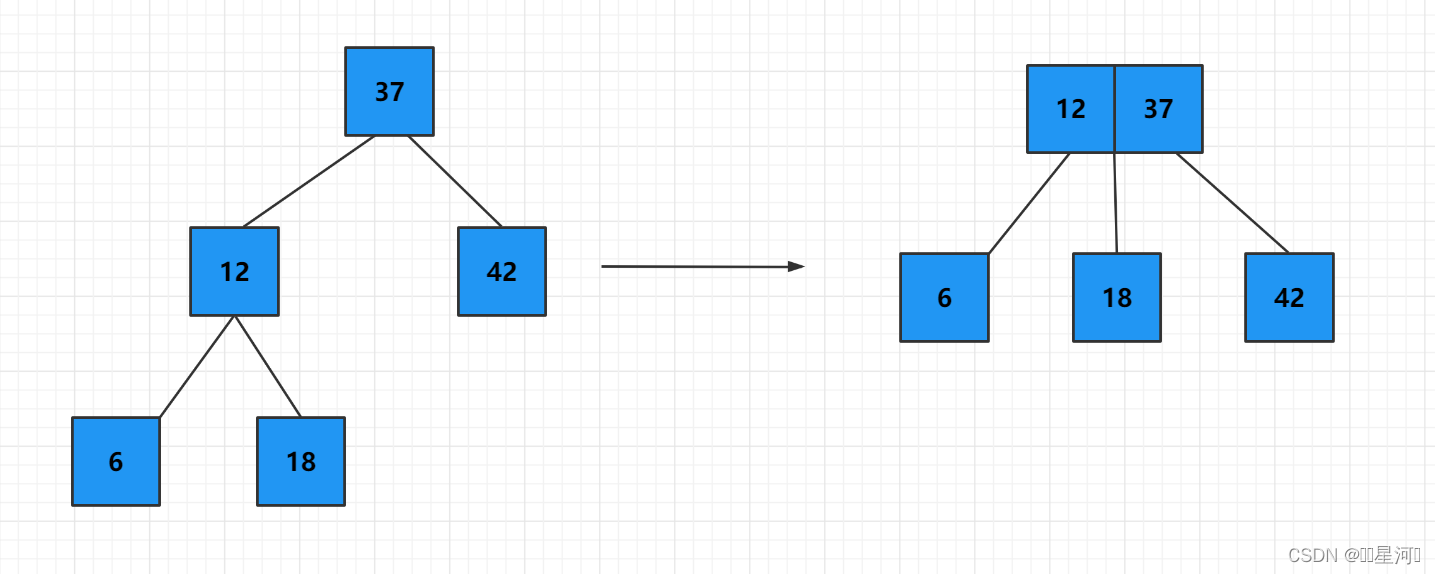

此时这个2-3树依然保持绝对平衡，此时再添加一个6节点，6与最后找到的叶子节点也就是12和18这个3节点做融合，形成一个临时4节点，而2-3树显然不存在4节点，需要进行拆解。拆解后的根节点12需要和它的父节点37进行融合,而37是一个2节点，故12和37可以直接融合成一个3节点。进而原来12的孩子节点就变成这个新的3节点的左孩子节点和中间孩子节点。如下图：

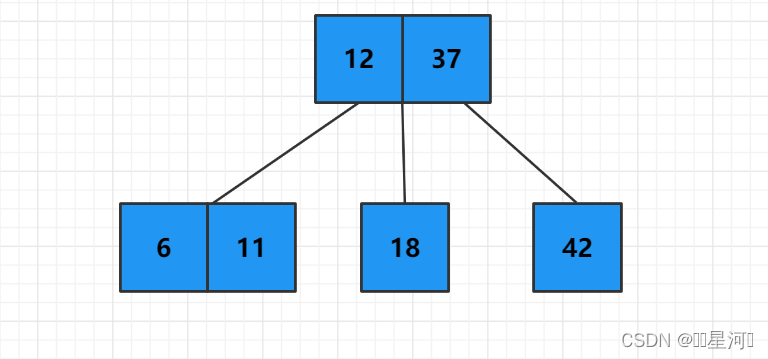

此时这个2-3树依然保持绝对平衡，此时再添加一个节点11，找到最后一个叶子节点6（6是一个二节点）直接与之融合。如下图：

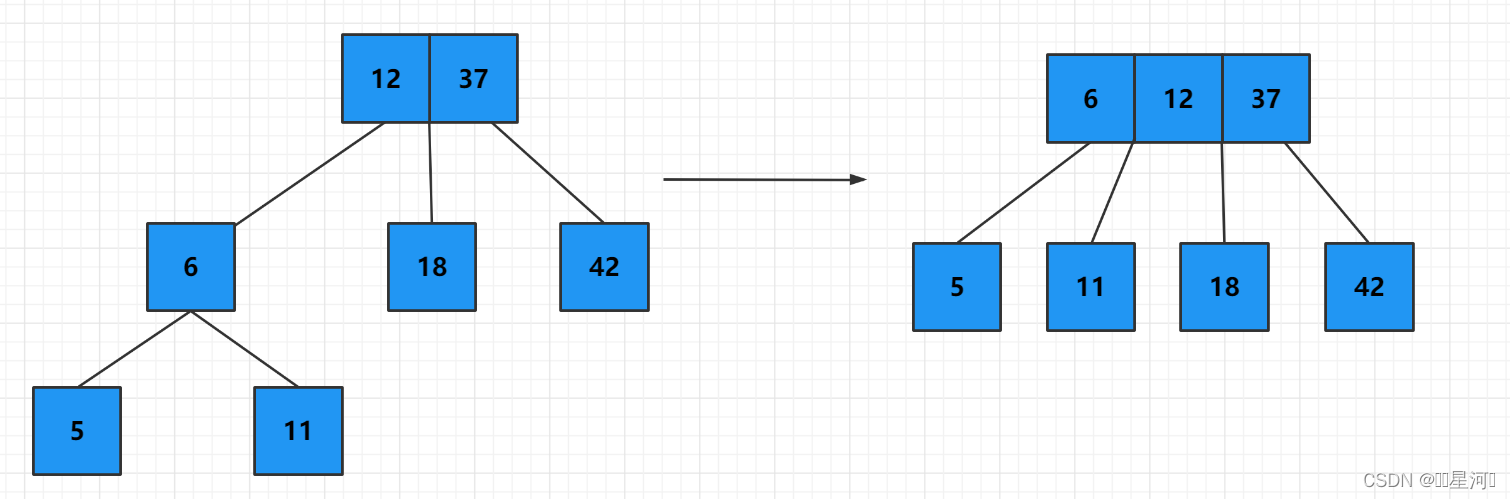

此时这个2-3树依然保持绝对平衡，如果再来一个新节点5，找到最后一个叶子节点6和11做融合暂时形成一个4节点，然后进行拆解，对于拆解后新的子树的根节点6相应的融合到父亲节点中去，原本父亲节点是一个3节点，此时形成一个临时4节点，如下图：

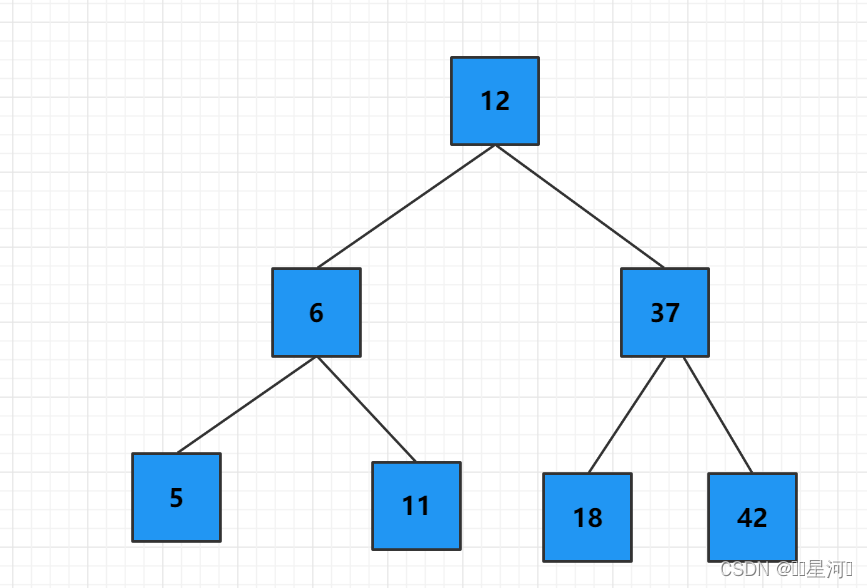

由于在2-3树中最多只能是3节点，所以这个4节点还要继续进行分裂，和之前一样，把这个4节点的3个元素化成3个2节点，如下图：

之前的4节点本是一个根节点，化成这样一个形状后，也就不需要继续向上融合父亲节点了，因为根节点已经到头了。至此2-3树的添加操作到此完成。这个2-3树依然保持绝对平衡。

红黑树

对于2-3树中添加一个新元素：

或者添加进2-节点，形成一个3-节点，或者添加进3-节点，暂时形成一个4-节点，最后永远添加红色节点。

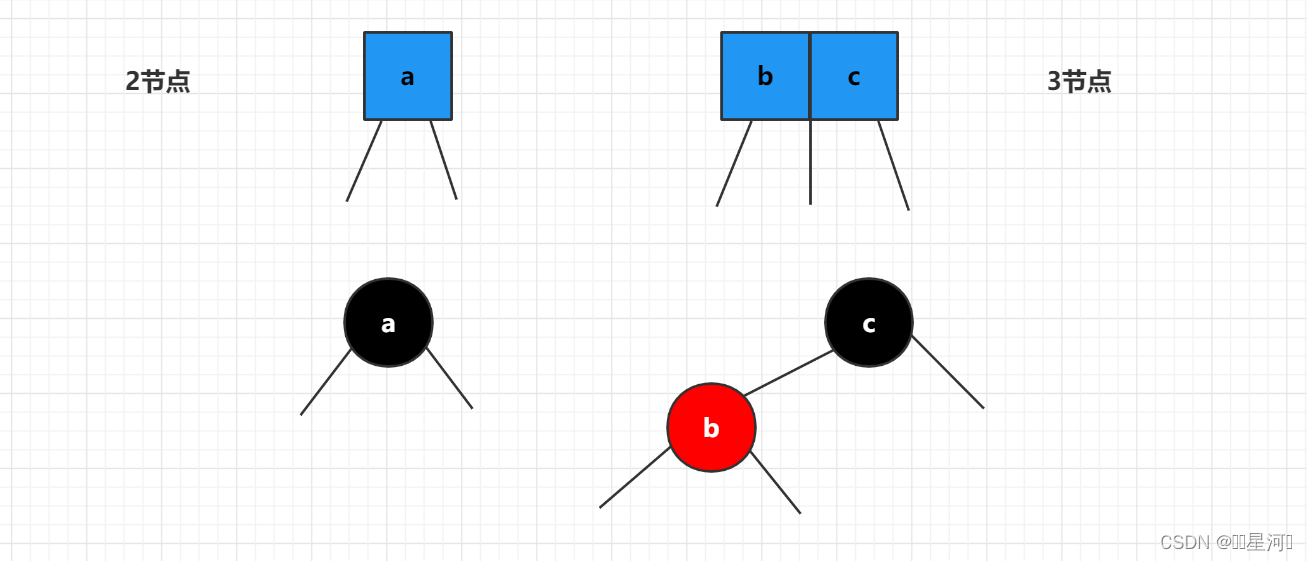

红黑树与2-3树的等价性：对应2-3树中的2节点和3节点转换为红黑树如下图：

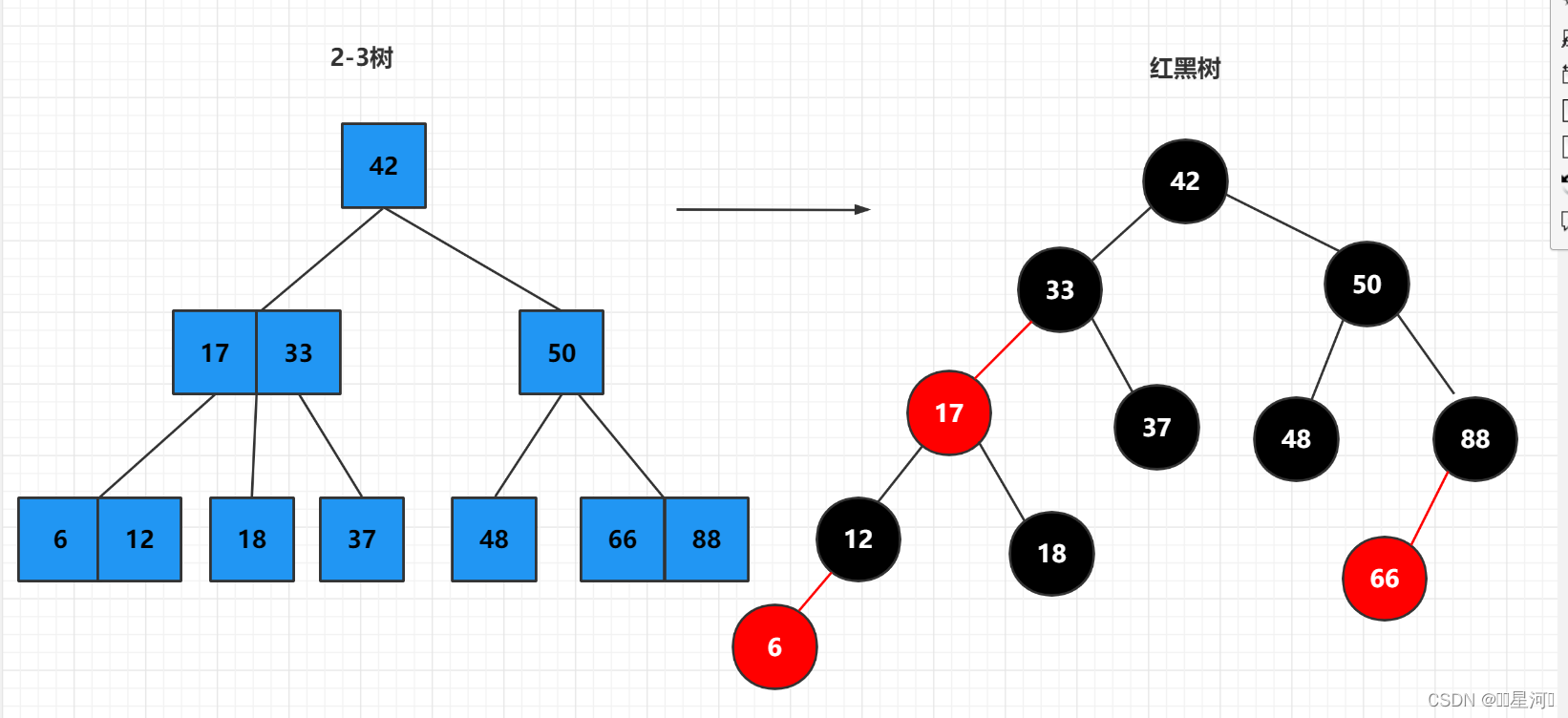

在红黑树中所有的红色节点都是左倾斜的。在如下图的2-3树中有3个3节点，每一个3节点就会相应产生一个红色节点，因此对应红黑树中有3个红色节点。红黑树依然满足二分搜索树的性质。

红黑树中添加新元素

红黑树添加新元素有三种方式：

1.向3节点中添加一个最大的数（c>a>b）
2.向3节点中添加一个最小的数（c<b<a）
3.向3节点中添加一个中间的数（a>c>b）

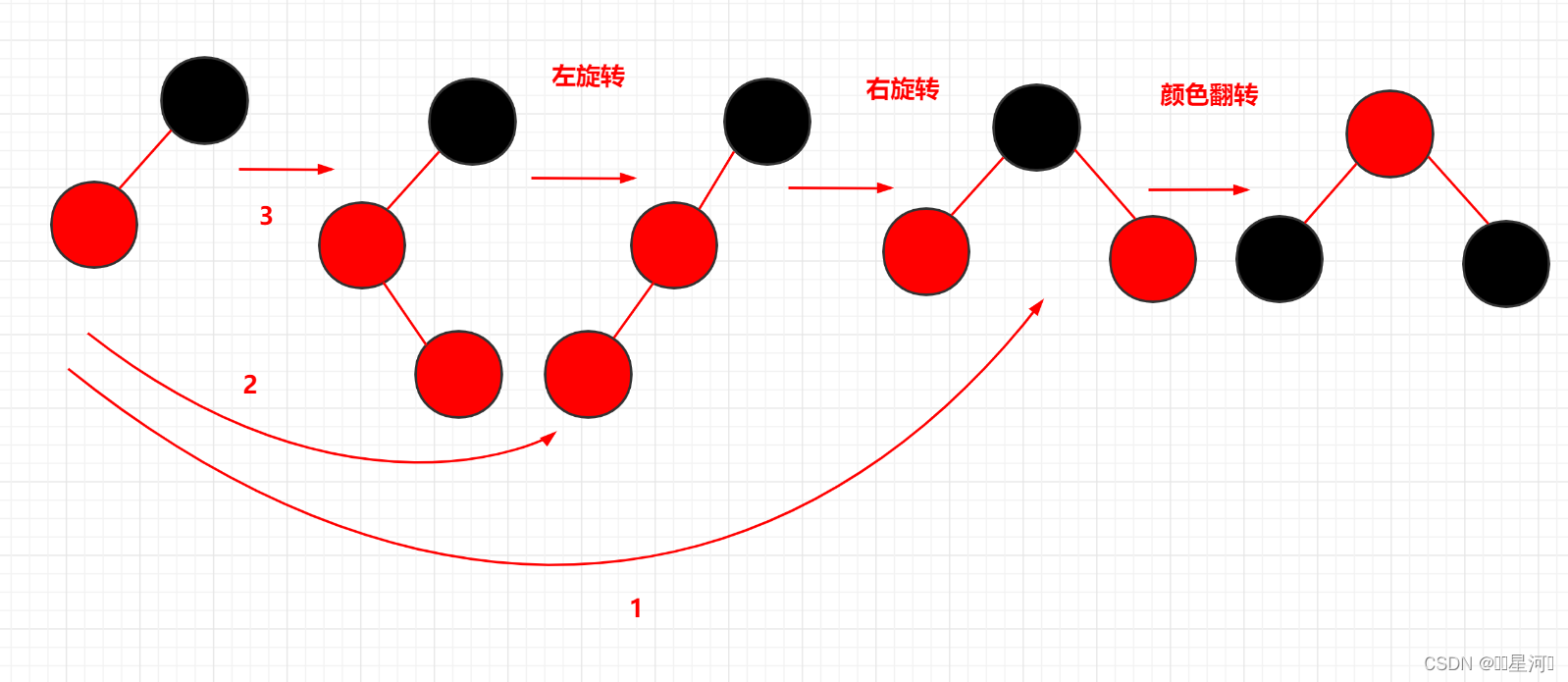

向红黑树中添加新节点有3个子过程，分别是左旋转，右旋转，颜色翻转。红黑树添加新元素三种方式过程如下图：

红黑树维护的时机和AVL树一样，都是先使用二分搜索树的基本逻辑，把新的节点添加进红黑树中，之后再来进行红黑树性质的维护。在维护完成以后，将维护后新的根节点返回给递归调用的上一层，从上一层的角度看是否需要维护新的节点，依此类推。
三个子过程代码实现如下：

 public class RBTree<K extends Comparable<K>, V> {

    private static final boolean RED = true;
    private static final boolean BLACK = false;

    private class Node {
        public K key;
        public V value;
        public Node left, right;
        public boolean color;

        public Node(K key, V value) {
            this.key = key;
            this.value = value;
            left = null;
            right = null;
            color = RED;
        }
    }

    private Node root;
    private int size;

    public RBTree() {
        root = null;
        size = 0;
    }

    public int getSize() {
        return size;
    }

    public boolean isEmpty() {
        return size == 0;
    }

    //判断节点Node的颜色
    private boolean isRed(Node node) {
        if (node == null) {
            return BLACK;
        }
        return node.color;
    }
     //左旋转
    private Node leftRotate(Node node) {
        Node x = node.right;
        //左旋转
        node.right = x.right;
        x.left = node;
        x.color = node.color;
        node.color = RED;
        return x;
    }

    //右旋转
    private Node rightRotate(Node node) {
        Node x = node.left;
        //右旋转
        node.left = x.right;
        x.right = node;

        x.color = node.color;
        node.color = RED;

        return x;
    }

    //颜色翻转
    private void flipColors(Node node) {
        node.color = RED;
        node.left.color = BLACK;
        node.right.color = BLACK;
    }

    //向红黑树中添加新的元素（key,value）
    public void add(K key, V value) {
        root = add(root, key, value);
        root.color = BLACK;//最终根节点为黑色节点
    }

    //向以node为跟的红黑树中插入元素（key,value），递归算法
    //返回插入新节点后红黑树的根
    private Node add(Node node, K key, V value) {
        if (node == null) {
            size++;
            return new Node(key, value);
        }
        if (key.compareTo(node.key) < 0) {
            node.left = add(node.left, key, value);
        } else if (key.compareTo(node.key) > 0) {
            node.right = add(node.right, key, value);
        } else {
            node.value = value;
        }
        //维护
        if (isRed(node.left) && !isRed(node.right))
            node = leftRotate(node);
        if (isRed(node.left) && isRed(node.left.left))
            node = rightRotate(node);
        if (isRed(node.left) && isRed(node.right))
            flipColors(node);
        return node;
    }
}
