电子产品的寿命与可靠性，始于一块电路板的防护

电子防护的演进脉络

在电子产业高速发展的历程中，电路板防护技术始终扮演着“隐形守护者”的角色。从20世纪40年代的灌封工艺起步，到60-70年代三防漆涂覆技术的普及，再到如今纳米级分子涂层的应用，PCBA保护技术已历经四代革新。每一次技术跃迁，都伴随着电子设备在小型化、高性能和严苛环境适应性上的突破。

PCBA保护技术演进里程碑

时期	主流技术	代表材料/工艺	技术突破点
1940s	灌封工艺	环氧树脂灌封	整体密封，物理隔离
1960-1970s	三防漆涂覆	丙烯酸溶剂型涂料	薄层防护，操作简便
1980s	低压注塑封装	聚酰胺热熔胶	结构保护，快速成型
2000s	自动喷涂技术	聚氨酯UV固化涂料	精准控制，环保性提升
2010s至今	3D数字化/纳米涂层	氟改性聚酯纳米涂层	分子级防护，多功能集成

防护失效的真实代价

未经充分防护的电路板暴露在复杂环境中时，其失效往往带来严重后果：海滨城市的户外电子设备因盐雾腐蚀导致平均寿命缩短40%；工业控制板在化工厂环境中因化学气体侵蚀引发的故障占维修总量的35%；而静电放电（ESD） 更是导致精密IC失效的首要元凶。

一、PCBA保护技术演进全览

1.1 第一代：基础物理防护时代（1940-1970年代）

灌封技术
采用环氧树脂或聚氨酯将整个PCBA完全包裹，形成厚重的保护层。虽然防护效果显著，但存在三大痛点：
- 重量增加30%以上，无法用于便携设备
- 维修时需破坏性拆除，无法局部修复
- 散热性能差，高温环境下易导致器件过热失效
早期三防漆技术
以丙烯酸溶剂型涂料为代表，通过刷涂或浸渍实现防护：

优点：操作简便，成本低廉（<$5/m²）
缺点：厚度不均（50-200μm），
固化时间长（>24小时）
典型应用：电视机主板、电源控制板:cite

1.2 第二代：精密涂覆技术崛起（1980-2000年代）

低压注塑工艺在1980年代由欧洲汽车工业引入，彻底改变了结构型防护的游戏规则1：

工艺突破：
将聚酰胺热熔胶加热至熔融状态（150-240℃），在1.5-60bar低压下注入模具，5-50秒内快速固化成型
核心优势：
- 精准包覆敏感区域（连接器、FPC排线）
- 无需额外外壳，减少紧固件使用
- 抗震性能提升3倍以上

低压注塑与传统灌封对比

参数	低压注塑	传统灌封
成型时间	5-50秒	2-24小时
操作温度	150-240℃	常温固化
模具压力	≤60bar	无需模具
维修可行性	局部可修复	完全破坏性拆除
典型应用	汽车连接器、传感器	电力变压器、重型控制器

1.3 第三代：数字化与精准防护（2000-2020年代）

3D数字化涂覆技术标志着防护工艺进入智能化时代：

技术原理：
采用喷墨打印技术（喷孔数>1000个），单点胶量80±10皮升（pL），单层厚度约0.016mm，通过UV固化层层堆叠
革命性突破：
- 无需遮蔽工序，直径1mm测试点可精准规避
- 支持差异化防护策略：
  - 薄层涂覆（2层≈0.032mm满足IPCA-610）
  - 厚层涂覆（多层堆叠形成3D结构）
  - 微米级围栏（最小间隙0.4mm）

1.4 第四代：纳米级分子工程（2020年代至今）

派旗纳米涂层代表当前防护技术的最前沿：

其性能突破源于四大核心技术：

超疏水屏障：水接触角>110°，实现“荷叶效应”
分子筛网格：网格尺寸<水分子直径，物理阻隔水汽
化学惰性：耐受pH1-14强酸强碱侵蚀
热稳定性：-70℃~280℃温度范围内性能稳定

二、主流防护技术性能与成本深度分析

2.1 三防漆技术：经典之选

丙烯酸树脂占据市场75%份额，但聚氨酯和有机硅在高端领域不可替代：

三防漆技术性能对比矩阵

特性	丙烯酸	聚氨酯	有机硅	纳米涂层
厚度范围	30-130μm	25-100μm	50-200μm	0.1-10μm
耐化学性	弱（酒精可溶）	强（耐燃油）	中等	极强（耐强酸碱）
温度范围	-40~130℃	-50~155℃	-60~200℃	-70~280℃
固化时间	24小时	7天（全性能）	12小时	3分钟
介电强度	20-21kV/mm	60kV/mm	15-18kV/mm	25kV/mm
成本($/m²)	5-8	12-18	15-25	20-30
维修难度	中等（需溶剂清除）	高（专用溶剂）	高	低（可直接重涂）

数据来源：电子防护涂料市场报告 & 派旗纳米测试数据

2.2 结构型保护技术

低压注塑工艺：
材料成本$15-25/kg，模具投资$5，000-$20，000，适合大批量生产（>10k件）
优势：集成结构功能，减少螺丝等紧固件30%用量
共形屏蔽技术：
通过溅射或喷涂形成EMI屏蔽层，解决SiP封装电磁干扰：
- 厚度仅20-50μm，比传统屏蔽罩减重80%
- 频率范围覆盖1-40GHz，屏蔽效能>60dB

2.3 纳米涂层技术经济性分析

尽管单价较高（$20-30/m²），但综合成本优势显著：

markdown

| 成本项          | 传统三防漆    | 纳米涂层      | 降幅    |
|----------------|-------------|-------------|--------|
| 设备投资        | $50,000     | $15,000     | 70%↓  |
| 单板工艺耗时    | 45分钟      | 3分钟       | 93%↓  |
| 不良率          | 5-8%        | 0.2%        | 96%↓  |
| 维修成本        | 高（全清除） | 低（局部补涂）| 80%↓  |

某手机制造商采用纳米涂层后，年节约维修成本超千万元

三、前沿防护技术解析与应用场景

3.1 低压注塑工艺：汽车电子的首选

工艺创新点：

温和包封：240℃熔胶接触PCBA瞬间降温至<100℃，避免热损伤
动态保护：三层抗震结构（保护壳→阻尼器→缓冲板）使抗跌落性能提升3倍

典型应用：

汽车传感器（防油污、抗震）
工业连接器（IP67密封）
TWS耳机充电仓（抗跌落）

3.2 3D数字化涂覆：精密电子守护者

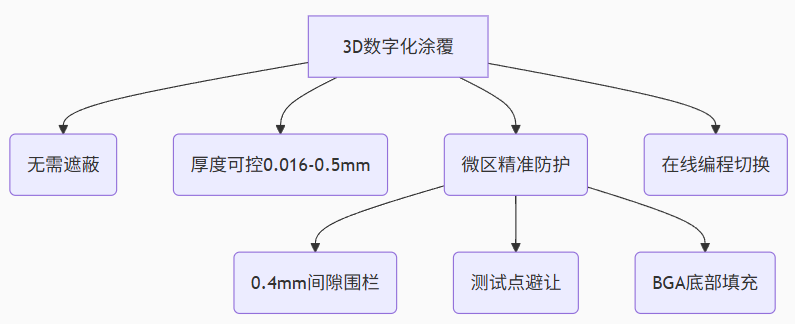

技术优势全景图：

在医疗电子中的应用案例：

内窥镜控制板：实现生理盐水浸泡防护
心脏起搏器：通过500小时盐雾测试
手持诊断设备：抗酒精擦拭>10，000次

3.3 共形屏蔽技术：5G时代的EMI解决方案

技术突破：

选择性屏蔽：不同电路区域差异化屏蔽策略
分段式屏蔽：避免信号串扰
材料创新：埃姆特公司开发的电磁屏蔽薄膜，厚度<10μm

应用场景：

设备类型	传统屏蔽痛点	共形屏蔽方案	效益
5G手机	屏蔽罩占主板面积40%	直接芯片级屏蔽	释放空间20%
WiFi6模组	金属罩导致信号衰减	分段式共形屏蔽	速率提升15%
车载雷达	振动导致屏蔽罩移位	全贴合屏蔽层	故障率下降90%

3.4 静电防护技术体系革新

苏州标品杰的防静电PCBA板专利包含：

导电机构：静电引导路径设计
限位弹簧：吸收机械冲击
接地监控：实时阻抗检测

结合人体静电仪系统实现全方位ESD防护：

实时监控：腕带接地状态24小时在线检测
权限联动：未通过静电检测无法启动设备
数据追溯：ESD事件关联生产批次

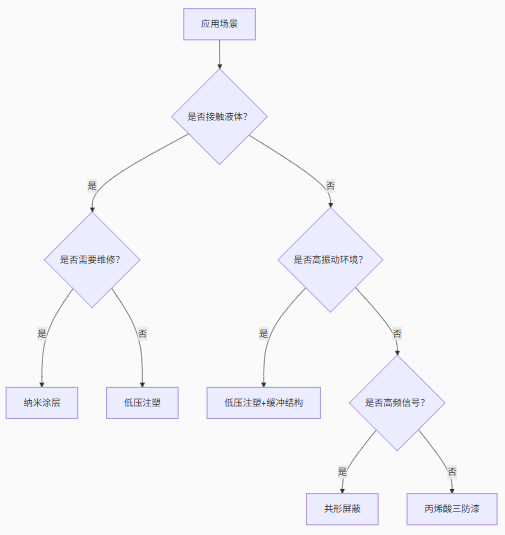

四、行业应用与选型策略

4.1 消费电子：极致防护与美观的平衡

智能手机：
- 纳米涂层（IPX8防水）
- 维修便利性优先（可局部修复）
TWS耳机：
- 低压注塑充电仓（抗跌落）
- 纳米涂层主板（防汗液腐蚀）
- 案例：某旗舰耳机汗液故障率归零

4.2 汽车电子：多重严苛环境挑战

防护需求矩阵：

环境应力	防护要求	推荐技术
发动机舱高温	耐150℃持续高温	有机硅涂层+金属散热标签3
底盘溅水	IP6K9K防水	低压注塑包封
电气干扰	100MHz-1GHz EMI屏蔽	共形屏蔽技术
盐雾腐蚀	1000小时中性盐雾	聚氨酯涂层或纳米涂层
