MIPS backtrace的实现方案

1. 概述

backtrace获取的是当前函数的纵向调用信息。一般思路是，给定当前函数的栈地址和当前运行位置（PC），通过计算得到当前函数的返回地址和上层函数（caller）的栈地址，然后以当前函数的返回地址作为caller的PC，来继续解析caller的返回地址和caller of caller的栈地址，以此类推进行纵向解析。

不管什么处理器架构，其GCC工具链提供的libgcc库中，都自带一个unwind_backtrace的函数，libc中的backtrace()函数其实就是转调用到libgcc中的unwind_backtrace接口。

然而，实际测试发现，mipsel-linux-gcc的unwind_backtrace在某些场景下无法正常工作。一种场景：

在利用ld_preload来hack libc的malloc函数时，如果我们自己实现的malloc内调用libc的backtrace函数，会发生死锁，因为mipsel-linux-gcc的unwind_backtrace内部会依赖libc的malloc。

因此我们不得不自行实现backtrace功能。

1.  MIPS栈结构与函数对栈的处理

1. 栈帧结构

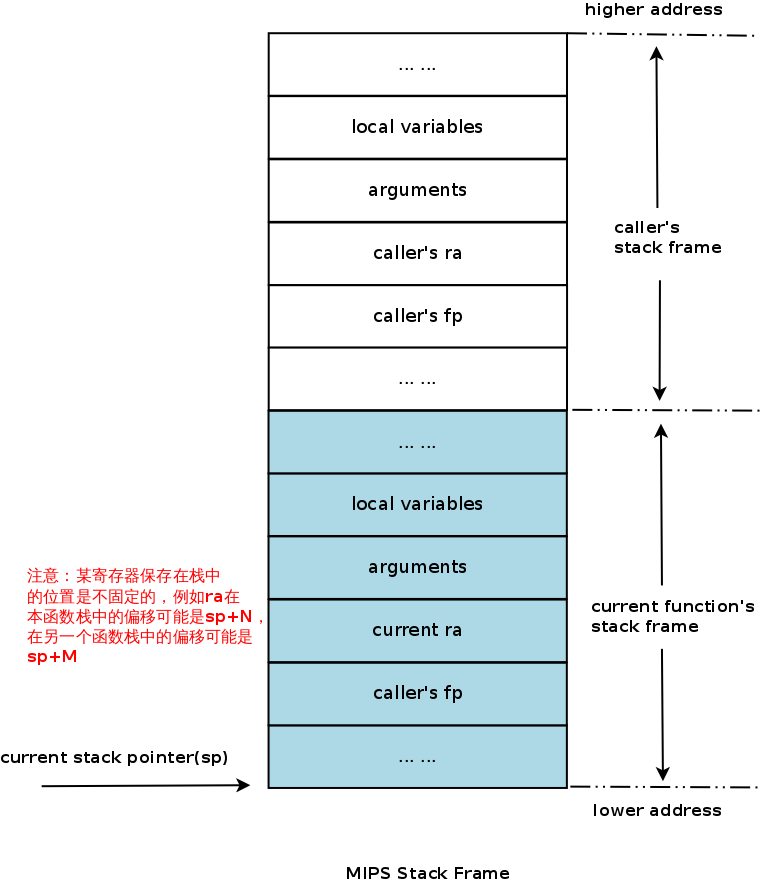

图1 mips栈帧结构

1. 函数对栈的处理

mipsel-linux-gcc默认遵循stdcall的函数调用标准，也就是说，本函数内要负责保存和恢复caller的栈帧。

一个非内联函数的指令执行过程分成3步，如下所示。

step1 (prologue)：

调整sp寄存器，调整前sp指向caller的栈顶，调整后指向当前栈顶；

示例指令如下，

addiu sp,sp,-SIZE

其中SIZE是当前函数栈大小，编译时确定。

保存caller的相关寄存器至本函数栈中，如fp，ra等；

调整fp指向当前栈顶；

将入参从a0～an寄存器中保存至当前栈中；

初始化栈中的本地变量；

step2 (逻辑计算)：

进行实际的逻辑计算，也包括子函数调用；

将返回值设给v0寄存器；

step3 (epilogue)：

将本栈中保存的返回地址重新赋给ra寄存器，也即ra指向caller的下下一条指令（跳过指令延迟槽）

将本栈中的保存的fp重新赋给fp寄存器，也即fp指向caller；

调整sp使其重新指向caller的栈顶，”addiu sp,sp,SIZE” ；

跳转执行返回地址 jr ra ；

1.  函数反汇编举例

void hello(void)

{

ret = mybacktrace(array, depth);

printf("hello. \n"); //mybacktrace 的返回地址

}

00400d0c <mybacktrace>:

400d0c: 27bdffe0 addiu sp,sp,-32 //将hello函数栈顶指针sp向下移动32字节，得到当前函数栈顶指针，意味着当前函数的栈大小为32字节

400d10: afbf001c sw ra,28(sp) //*(sp+28)=ra, 将ra寄存器的值保存至sp的32字节偏移处，意味着sp+28地址处能得到函数返回地址（hello调完mybacktrace后继续执行的指令地址），ra寄存器被jal/bal等带有链接功能的跳转/分支指令自动更新

//mybacktrace是非叶子函数，也就意味着接下来还有子函数调用，因此此处必须临时保存mybacktrace的返回地址，而叶子函数是没有类似sw ra,n(sp)的指令的

400d14: afbe0018 sw s8,24(sp) //*(sp+24)=s8, 将s8（hello的帧指针fp）保存至sp+24处

400d18: 03a0f021 move s8,sp //fp=sp

400d1c: afc40020 sw a0,32(s8) //保存第1个形参array至fp+32处

400d20: afc50024 sw a1,36(s8) //保存第2个形参depth至fp+36处

400d24: 8fc40020 lw a0,32(s8) //将fp+32处的参数array加载到a0寄存器（以传递给子函数mybacktrace_mips）

400d28: 8fc50024 lw a1,36(s8) //将fp+36处的参数depth加载到a1寄存器（以传递给子函数mybacktrace_mips）

400d2c: 0c1005a3 jal 40168c <mybacktrace_mips> //跳转执行子函数

400d30: 00000000 nop //指令延迟槽

400d34: 03c0e821 move sp,s8 //sp = s8 恢复sp的值（重新指向当前函数栈顶）

400d38: 8fbf001c lw ra,28(sp) //ra = *(sp+28) 恢复ra（重新指向mybacktrace的返回地址）

400d3c: 8fbe0018 lw s8,24(sp) //s8 = *(sp+24) 恢复fp（重新指向hello的frame）

400d40: 27bd0020 addiu sp,sp,32 //sp +=32 恢复sp，重新指向hello的栈顶

400d44: 03e00008 jr ra //返回执行hello函数

400d48: 00000000 nop //指令延迟槽
