MIPI APHY（4）

8    PHY层

8.1  结构

8.1.1 高层结构

A-PHY具有统一的架构，支持配置1 （P1）和配置2 （P2）。

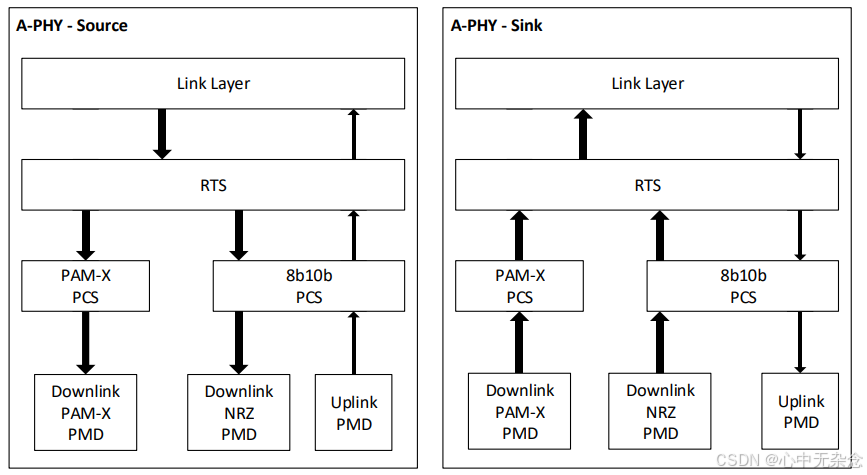

8.1.1.1 单路高度非对称                                                图 24 A-PHY单通道高度非对称统一架构

• 对于G1-G7上行链路，P1端口和P2端口都使用相同的8B/10B PCS，上行链路为PMD

• 对于G1和G2下行链路，P1端口和P2端口(当PORT_CONFIG.GL3P2OPT=0) 使用相同的8B/10B PCS，和NRZ PMD

• 对于G1-G3， P1端口实现RTS-Bypass

• 对于G1-G7， P2端口实现RTS

RTS子层处理A包的PHY相关字段，并指定错误或未收到的A包的重传过程（见8.2节）。

物理编码子层（PCS）规定了数据链路层A包到PHY 输出数据的转换。对于P2， PCS也处理JITC重建链（见8.3节）。

PMD子层定义了电气规格和物理介质（见第9节）
