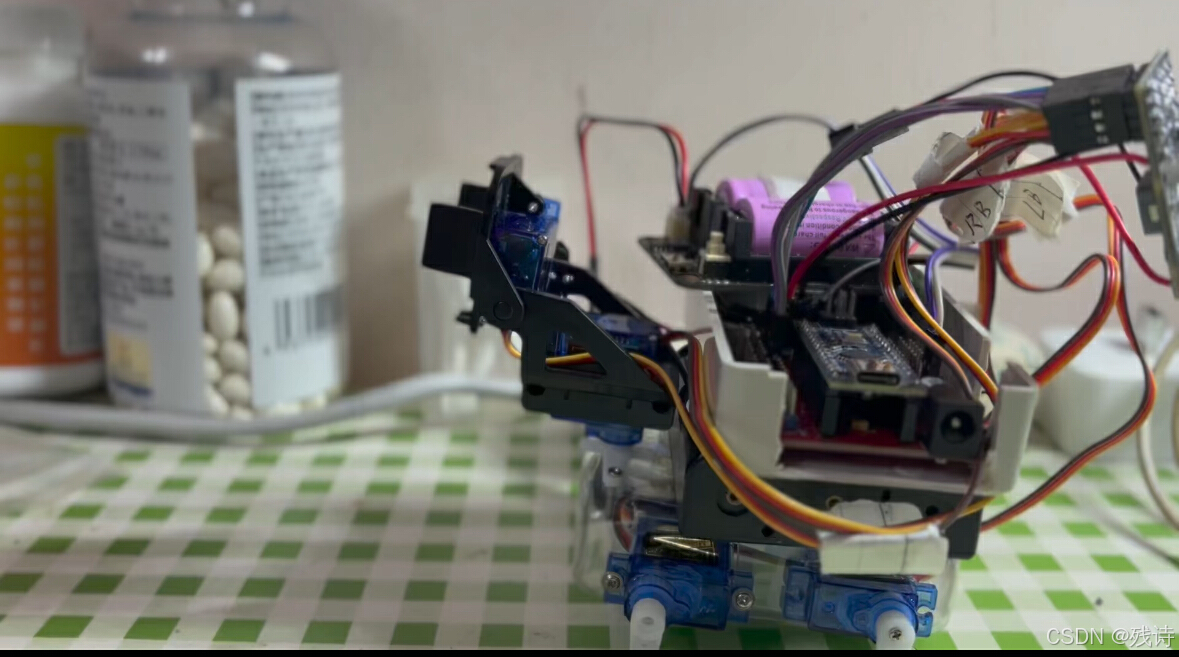

这是一个很简单的四足兼四轮机器人，机器人的身体由一个方形的塑料瓶构成，四足使用四个sg90舵机，既可以使用180舵机做腿，也可以使用和360舵机做轮子，如果希望他能有个可以摇头晃脑，还需要一个二维的舵机支架，基础配置四个舵机，带头需要两个额外的180舵机，主控是一块arduino的芯片。如果主板或者电池不行，可以使用舵机控制板把主控和舵机分开供电。

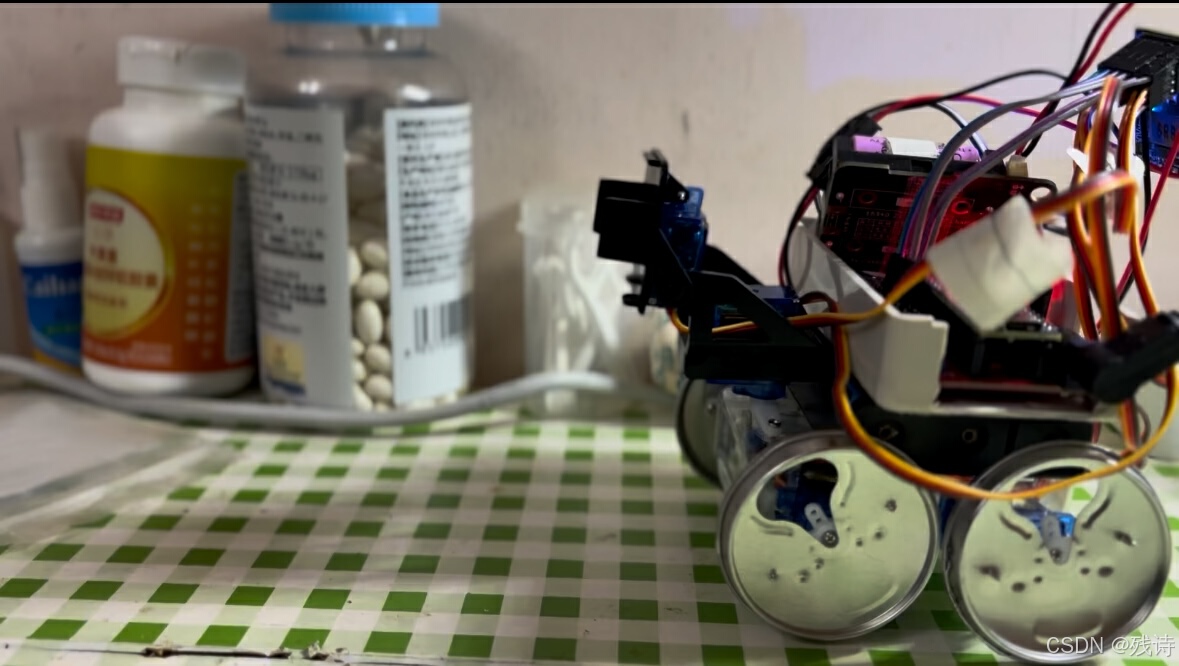

如下：即可以使用360度轮子，也可以使用180度舵臂，有电池成本4个sg90舵机和一块arduino控制板。

大部分的机器人都需要驱动大量的舵机驱动，对主板和电池要求比较高，我经常遇到由于电量波动导致的主板不稳定问题，最简单最便宜的方案是主控和舵机两路供电。有钱的可以购买更好的电源，不过也要对硬件比较精通的人才好，否则可能高价买的也并不怎么好用，全缴了智商税。对于研究来说，两路是个经济又快捷的方式。我这里使用子舵机板两路供电。

代码如下：

#include <SoftwareSerial.h>
#include <Servo.h>
SoftwareSerial ESP01(14, 15);  //A0,A1,rx,tx

// Define the servos
Servo LF;    //左前腿
Servo RF;    //右前腿
Servo LB;    //左后腿
Servo RB;    //右后腿
Servo NECK;  //脖子
Servo HEAD;  //头


// Define the ultrasonic sensor pins
const int LF_PIN = 2;
const int RF_PIN = 3;
const int LB_PIN = 4;
const int RB_PIN = 5;
const int NECK_PIN = 6;
const int HEAD_PIN = 7;


char dataIn = 0;
int motor_speed = 100;  //250;

//mode 0:dog, 1:wheel
int mode = 1;

void setup() {
  Serial.begin(9600);
  //ESP01.begin(115200);
  ESP01.begin(9600);

  initPin();
  delay(5000);
  while (ESP01.available()) {
    ESP01.read();
    Serial.println("ESP01 read---------");
    stop();
  }
}
void initPin() {
  LF.attach(LF_PIN);
  RF.attach(RF_PIN);
  LB.attach(LB_PIN);
  RB.attach(RB_PIN);
  NECK.attach(NECK_PIN);
  HEAD.attach(HEAD_PIN);
}
void deinitPin() {
  LF.detach();
  RF.detach();
  LB.detach();
  RB.detach();
  NECK.detach();
  HEAD.detach();
}
void Home() {
  LF.write(90);
  RF.write(90);
  LB.write(90);
  RB.write(90);
  NECK.write(90);
  HEAD.write(90);
  delay(100);
}
void forward() {
  Home();
  LF.write(90);
  RF.write(120);
  LB.write(60);
  RB.write(90);
  NECK.write(90);
  HEAD.write(60);
  delay(100);
  LF.write(120);
  RF.write(120);
  LB.write(60);
  RB.write(60);
  NECK.write(90);
  HEAD.write(120);
  delay(100);
  LF.write(120);
  RF.write(90);
  LB.write(90);
  RB.write(60);
  NECK.write(90);
  HEAD.write(60);
  delay(100);
  Home();
  LF.write(60);
  RF.write(90);
  LB.write(90);
  RB.write(120);
  NECK.write(90);
  HEAD.write(120);
  delay(100);
  LF.write(60);
  RF.write(60);
  LB.write(120);
  RB.write(120);
  NECK.write(90);
  HEAD.write(60);
  delay(100);
  LF.write(90);
  RF.write(60);
  LB.write(120);
  RB.write(90);
  NECK.write(90);
  HEAD.write(120);
  delay(100);
  Home();
}
void backward() {
  Home();
  LF.write(90);
  RF.write(60);
  LB.write(120);
  RB.write(90);
  NECK.write(90);
  HEAD.write(120);
  delay(100);
  LF.write(60);
  RF.write(60);
  LB.write(120);
  RB.write(120);
  NECK.write(90);
  HEAD.write(60);
  delay(100);
  LF.write(60);
  RF.write(90);
  LB.write(90);
  RB.write(120);
  NECK.write(90);
  HEAD.write(120);
  delay(100);
  Home();
  LF.write(120);
  RF.write(90);
  LB.write(90);
  RB.write(60);
  NECK.write(90);
  HEAD.write(60);
  delay(100);
  LF.write(120);
  RF.write(120);
  LB.write(60);
  RB.write(60);
  NECK.write(90);
  HEAD.write(120);
  delay(100);
  LF.write(90);
  RF.write(120);
  LB.write(60);
  RB.write(90);
  NECK.write(90);
  HEAD.write(60);
  delay(100);
  Home();
}
void left() {
  Home();
  LF.write(120);
  RF.write(90);
  LB.write(90);
  RB.write(120);
  NECK.write(60);
  HEAD.write(90);
  delay(100);
  LF.write(120);
  RF.write(60);
  LB.write(60);
  RB.write(120);
  NECK.write(120);
  HEAD.write(90);
  delay(100);
  LF.write(90);
  RF.write(60);
  LB.write(60);
  RB.write(90);
  NECK.write(60);
  HEAD.write(90);
  delay(100);
  Home();
}
void right() {
  Home();
  LF.write(90);
  RF.write(60);
  LB.write(60);
  RB.write(90);
  NECK.write(120);
  HEAD.write(90);
  delay(100);
  LF.write(120);
  RF.write(60);
  LB.write(60);
  RB.write(120);
  NECK.write(60);
  HEAD.write(90);
  delay(100);
  LF.write(120);
  RF.write(90);
  LB.write(90);
  RB.write(120);
  NECK.write(120);
  HEAD.write(90);
  delay(100);
  Home();
}
void hand() {
  Home();
  RF.write(180);
  delay(100);
  RF.write(150);
  delay(100);
  RF.write(180);
  delay(100);
  RF.write(150);
  delay(100);
  RF.write(180);
  delay(100);
  RF.write(150);
  delay(100);
  Home();
}

void shake() {
  Home();
  LF.write(60);
  RF.write(120);
  LB.write(60);
  RB.write(120);
  NECK.write(60);
  HEAD.write(60);
  delay(100);
  Home();
  delay(100);
  LF.write(120);
  RF.write(60);
  LB.write(120);
  RB.write(60);
  NECK.write(120);
  HEAD.write(120);
  delay(100);
  Home();
  delay(100);
}
void head() {
  Home();
  HEAD.write(60);
  delay(100);
  HEAD.write(120);
  delay(100);
  HEAD.write(60);
  delay(100);
  HEAD.write(120);
  delay(100);
  HEAD.write(60);
  delay(100);
  HEAD.write(120);
  delay(100);
  Home();
}
void neck() {
  Home();
  NECK.write(60);
  delay(100);
  NECK.write(120);
  delay(100);
  NECK.write(60);
  delay(100);
  NECK.write(120);
  delay(100);
  NECK.write(60);
  delay(100);
  NECK.write(120);
  delay(100);
  Home();
}
void stand() {
  Home();
}
void sit() {
  //Home();
  LF.write(90);
  RF.write(90);
  LB.write(0);
  RB.write(180);
  NECK.write(120);
  delay(100);
}
void sleep() {
  //Home();
  LF.write(0);
  RF.write(180);
  LB.write(0);
  RB.write(180);
  NECK.write(120);
  HEAD.write(60);
  delay(100);
}
void paxia() {
  //Home();
  LF.write(0);
  RF.write(180);
  LB.write(90);
  RB.write(90);
  NECK.write(120);
  HEAD.write(60);
  delay(100);
}
void angry() {
  Home();
  LF.write(0);
  RF.write(180);
  NECK.write(120);
  HEAD.write(60);
  delay(100);
}

void stop() {
  Home();
}
//car
void car_forward() {
  LF.write(60);
  RF.write(120);
  LB.write(60);
  RB.write(120);
  NECK.write(90);
  HEAD.write(90);
  delay(100);
}
void car_backward() {
  LF.write(120);
  RF.write(60);
  LB.write(120);
  RB.write(60);
  NECK.write(90);
  HEAD.write(90);
  delay(100);
}
void car_sforward() {
  LF.write(0);
  RF.write(180);
  LB.write(0);
  RB.write(180);
  NECK.write(90);
  HEAD.write(90);
  delay(100);
}
void car_sbackward() {
  LF.write(180);
  RF.write(0);
  LB.write(180);
  RB.write(0);
  NECK.write(90);
  HEAD.write(90);
  delay(100);
}
void car_left() {
  LF.write(60);
  RF.write(60);
  LB.write(60);
  RB.write(60);
  NECK.write(90);
  HEAD.write(90);
  delay(100);
}
void car_right() {
  LF.write(120);
  RF.write(120);
  LB.write(120);
  RB.write(120);
  NECK.write(90);
  HEAD.write(90);
  delay(100);
}
void car_stop() {
  Home();
}

void loop() {
  if (ESP01.available() > 0)
  //if (Serial.available() > 0)
  {
    dataIn = (char)ESP01.read();
    //dataIn = (char)Serial.read();
    Serial.println("ESP01 read---------dataIn;");
    Serial.println(dataIn);
  }
  switch (dataIn) {
    case '1':
      if (mode == 0) {
        forward();
      } else {
        car_forward();
      }
      break;
    case '2':
      if (mode == 0) {
        backward();
      } else {
        car_backward();
      }
      break;
    case '3':
      if (mode == 0) {
        left();
      } else {
        car_left();
      }

      break;
    case '4':
      if (mode == 0) {
        right();
      } else {
        car_right();
      }
      break;
    case '5':
      if (mode == 0) {
        hand();
      } else {
        car_sforward();
      }
      break;
    case '6':
      if (mode == 0) {
        shake();
      } else {
        car_sbackward();
      }
      break;
    case '7':
      head();
      break;
    case '8':
      neck();
      break;
    case '9':
      //neck();
      angry();
      break;
    case 'a':
      stand();
      break;
    case 'b':
      sit();
      break;
    case 'c':
      sleep();
      break;
    case 'd':
      paxia();
      break;
    case 'e':
      mode = 0;
      break;
    case 'f':
      mode = 1;
      break;
    case '0':
      stop();
      break;
defalt:
      stop();
      break;
  }
}

使用蓝牙控制。

演示：

可以看我的B站：

【arduino做的小车小狗，180舵机可以做小狗，360可以做小车-哔哩哔哩】 https://b23.tv/YS4zkNW
