时钟漂移与时钟抖动

时钟漂移

时钟漂移发生在并行时钟上面，并行时钟是指一个时钟源输出的信号并联出多个信号源，当并行时钟频率较高时对走线要求极高，例如MIPI就是并行时钟为每个lena提供时钟信号，时钟漂移的现象就是并行时钟线上同时到达目的地的时间不一致，也就是出现了其中一条与其它几条时钟信号不匹配的问题，例如四个并联时钟线：A、B、C、D，当由于A走线不好，阻抗增加，那么电流传递时间就会增长，或者与其它线长度一致，在高频信号里采样的有效边沿保持时间非常短的，如果时钟不一致那么就会出现采样数据不对，导致接收到的数据就不对。

时钟抖动

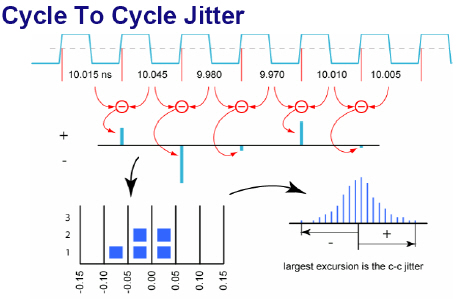

时钟抖动是指两个相邻的时钟周期产生有效沿不一致，下图可以很好的反映这个问题

可以看到第一次时钟是10.015ns，第二次变成了10.045第三次变成了9.980…这种一般是电路设计有问题，导致时钟信号不稳定，刚开始可能由于电容充放电等原因可能会产生电磁干扰但是一般几纳秒之后就会稳定下来，如果持续性或者偶尔产生这个问题就要考虑是否是电路设计有问题。
