linux 下 tcpdump 详解 后篇（自己实现抓包过滤）

一 概述

在了解了tcpdump的原理后，你有没有想过自己去实现抓包过滤？ 可能你脑子里有个大概的思路，但是知道了理论知识，其实并不能代表你完全的理解。只要运用后，你才知道哪些点需要注意，之前没有考虑到的。

二 如何实现抓包过滤

在写代码前，先捋下思路，和相应的理论知识。

libpcap 库中实现抓包关键代码

	sock_fd = cooked ?
	socket(PF_PACKET, SOCK_DGRAM, protocol) :
	socket(PF_PACKET, SOCK_RAW, protocol);

libpcap库中pcap_open_live 函数最终会调用上面这行代码，而创建的这socket就可以接收数据链路层的数据包。而protocol 可以指定数据链路层协议帧类型，例如IPv4帧，可以传入htons(ETH_P_IP)，接收到数据链路层所有协议帧，可以传入htons(ETH_P_ALL)

• socket(PF_PACKET, SOCK_DGRAM, htons(ETH_P_ALL))
  当指定SOCK_DGRAM时，获取的数据包是去掉了数据链路层的头(link-layer header)
• socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL))
  当指定SOCK_RAW时，获取的数据包是一个完整的数据链路层数据包

已经可以抓数据链路层的数据包，但是如何设置过滤规则呢？

在libpcap 设置过滤规则用到了两个接口，pcap_compile（）和 pcap_setfilter （）
函数，其中pcap_compile（）主要将我们输入的过滤规则表达式编译成BPF代码，然后存入bpf_program的结构中。而pcap_setfilter 就是将过滤的规则注入内核。这里不关注pcap_compile 如何编译成bpf代码，然后存入bpf_program。 bpf深入的话，其实里面的东西还有很多（例如输入的过滤的规则怎么转发对应的bpf代码，应用层是如何注入bpf规则到内核，内核又是如何不必要重新编译代码，就可以怎么根据不同的socket上的bpf规则过滤数据包的，等等）。本人技术有限，只了解了部分。有兴趣可以看这篇博客Linux bpf 1.1、BPF内核实现。言归正传，主要看pcap_setfilter 关键代码，如下

struct sock_fprog *fcode
ret = setsockopt(handle->fd, SOL_SOCKET, SO_ATTACH_FILTER,
			 fcode, sizeof(*fcode));

其实在liunx上，你只需要简单的创建你的filter代码，通过SO_ATTTACH_FILTER选项发送到内核，并且你的filter代码能通过内核的检查，这样你就可以立即过滤socket上面的数据了。
而 struct sock_fprog 结构如下

struct sock_fprog {			/* Required for SO_ATTACH_FILTER. */
	unsigned short		   len;	/* Number of filter blocks */
	struct sock_filter __user *filter;
};

struct sock_filter {	/* Filter block */
	__u16	code;   /* Actual filter code */
	__u8	jt;	/* Jump true */
	__u8	jf;	/* Jump false */
	__u32	k;      /* Generic multiuse field */
};

其中code元素是一个16位宽的操作码，具有特定的指令编码。jt和jf是两个8位宽的跳转目标，一个用于条件“跳转如果真”，另一个“跳转如果假”。最后k元素包含一个可以用不同方式解析的杂项参数，依赖于code给定的指令。

那么过滤规则如何转化为sock_filter 结构体对应的规则呢？不是说不需要深入bpf，其实tcpdump 提供了一种方法，可以将过滤规则转化成对应liunx c下sock_filter 规则。

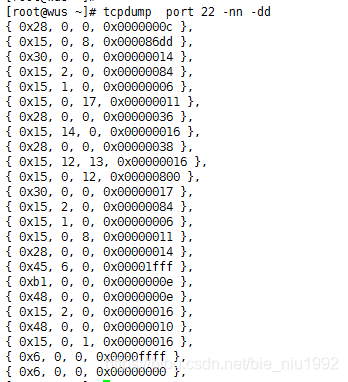

例如你需要过滤经过本机端口22所有的数据。在liunx 终端安装了tcpdump 。只需在终端输入 tcpdump port 22 -nn -dd 就可生产对应规则，如下图

至此你其实已经完全可以根据要过滤的包，自己实现抓包过滤了。程序如下

int create_link_raw_socket(){
	struct sock_filter bpf_code[] = {
			// tcpdump  port 22 -nn -dd
			{ 0x28, 0, 0, 0x0000000c },
			{ 0x15, 0, 8, 0x000086dd },
			{ 0x30, 0, 0, 0x00000014 },
			{ 0x15, 2, 0, 0x00000084 },
			{ 0x15, 1, 0, 0x00000006 },
			{ 0x15, 0, 17, 0x00000011 },
			{ 0x28, 0, 0, 0x00000036 },
			{ 0x15, 14, 0, 0x00000016 },
			{ 0x28, 0, 0, 0x00000038 },
			{ 0x15, 12, 13, 0x00000016 },
			{ 0x15, 0, 12, 0x00000800 },
			{ 0x30, 0, 0, 0x00000017 },
			{ 0x15, 2, 0, 0x00000084 },
			{ 0x15, 1, 0, 0x00000006 },
			{ 0x15, 0, 8, 0x00000011 },
			{ 0x28, 0, 0, 0x00000014 },
			{ 0x45, 6, 0, 0x00001fff },
			{ 0xb1, 0, 0, 0x0000000e },
			{ 0x48, 0, 0, 0x0000000e },
			{ 0x15, 2, 0, 0x00000016 },
			{ 0x48, 0, 0, 0x00000010 },
			{ 0x15, 0, 1, 0x00000016 },
			{ 0x6, 0, 0, 0x0000ffff },
			{ 0x6, 0, 0, 0x00000000 }
	};

	int fd = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL));
	struct sock_fprog bpf;
	memset(&bpf,0x00,sizeof(bpf));
	bpf.len = sizeof(bpf_code) / sizeof(struct sock_filter);
	bpf.filter = bpf_code;
	int ret = setsockopt( fd,SOL_SOCKET, SO_ATTACH_FILTER, &bpf,sizeof(bpf));
	if (ret < 0)
	{
		printf("setsockopt:SO_ATTACH_FILTER>>>>error:%s\n",strerror(errno));
	}
	return fd;
}

通过上面的代码你根据返回的 fd ，调用recvfrom 接收到的包就是经过过滤的22端口的数据包。但是你要是想抓的包是去除数据链路层的头，用socket(PF_PACKET, SOCK_DGRAM, htons(ETH_P_ALL)); 然后根据tcpdump -dd生成的规则，你会发现加入的规则起不到作用。这里推测 tcpdump -dd 生成的规则只针对链路层。

同时在socket除了你可以添加你要过滤的规则，还有几个两个与bpf规则相关的系统调用

• 在套接字socket 附加filter规则 ：
  setsockopt(sockfd, SOL_SOCKET, SO_ATTACH_FILTER, &val, sizeof(val));
• 把filter从socket上移除 ：
  setsockopt(sockfd, SOL_SOCKET, SO_DETACH_FILTER, &val, sizeof(val));
• 运行中锁定附加到socket上的filter：
  setsockopt(sockfd, SOL_SOCKET, SO_LOCK_FILTER, &val, sizeof(val));

其中SO_DETACH_FILTER选项可以把filter从socket上移除。这可能不会被经常使用，因为当你关闭socket的时候如果有filter会被自动移除。另外一个不太常见的情况是在同一个socket上添加不同的filter，当你还有另一个filter正在运行：如果你的新filter代码能够通过内核检查，内核小心的把旧的filter移除把新的filter换上，如果检查失败旧的filter将继续保留在socket上。

SO_LOCK_FILTER选项运行锁定附加到socket上的filter。一旦设置，filter不能被移除或者改变。这种允许一个进程设置一个socket、附加一个filter、锁定它们并放弃特权，确保这个filter保持到socket的关闭。

三 抓包过滤应用实现

通过上面了解，貌似自己实现抓包过滤并不存在啥技术难度。相反是不是感觉很简单。其实并不见得，本章要实现抓包过滤的应用功能，本质上是类似实现nat转换的功能。大概就是经过本机指定的srcip,srcPort过滤数据包，然后修改数据包，给该数据转发到另一台设备上destip,destPort。

1. 数据链路层抓包

notes : 只给出关键代码

int create_link_raw_socket(){
	struct sock_filter bpf_code[] = {
			// tcpdump  src  10.68.22.140 and port 7777 -nn -dd
			{ 0x28, 0, 0, 0x0000000c },
			{ 0x15, 0, 14, 0x00000800 },
			{ 0x20, 0, 0, 0x0000001a },
			{ 0x15, 0, 12, 0x0a44168c },
			{ 0x30, 0, 0, 0x00000017 },
			{ 0x15, 2, 0, 0x00000084 },
			{ 0x15, 1, 0, 0x00000006 },
			{ 0x15, 0, 8, 0x00000011 },
			{ 0x28, 0, 0, 0x00000014 },
			{ 0x45, 6, 0, 0x00001fff },
			{ 0xb1, 0, 0, 0x0000000e },
			{ 0x48, 0, 0, 0x0000000e },
			{ 0x15, 2, 0, 0x00001e61 },
			{ 0x48, 0, 0, 0x00000010 },
			{ 0x15, 0, 1, 0x00001e61 },
			{ 0x6, 0, 0, 0x0000ffff },
			{ 0x6, 0, 0, 0x00000000 }
	};
	int fd = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL));
	struct sock_fprog bpf;
	memset(&bpf,0x00,sizeof(bpf));
	bpf.len = sizeof(bpf_code) / sizeof(struct sock_filter);
	bpf.filter = bpf_code;

	int ret = setsockopt( fd,SOL_SOCKET, SO_ATTACH_FILTER, &bpf,sizeof(bpf));
	if (ret < 0)
	{
		printf("setsockopt:SO_ATTACH_FILTER>>>>error:%s\n",strerror(errno));
	}
	return fd;
}

首先创建了socket ，从数据链路层开始过滤，只抓src 10.68.22.140 并且 7777 端口的数据包，这部分代码前面做过说明。
