Zynq7000硬件开发之电源供电系统(PDN)设计(一)

      如果觉得一直从事PCB Layout太乏味,不如通过一个硬件项目搞明白后去应聘硬件工程师,如果有完整的硬件项目经验,应聘硬件工程师成功率还是非常高。关注公众号获取更多内容



        本次更新内容主要讲述如何通过基于Zynq7045芯片开发的板级电源要求解读、电源树设计等。

  本系列文章主要内容如下:

Zynq7000硬件开发之总体硬件架构设计https://blog.youkuaiyun.com/bianyuanren92/article/details/119756486?spm=1001.2014.3001.5501

Zynq硬件开发之Xilinx官方技术手册解读(一)https://blog.youkuaiyun.com/bianyuanren92/article/details/119847273?spm=1001.2014.3001.5501

Zynq7000硬件开发之Xilinx官方技术手册解读(二)https://blog.youkuaiyun.com/bianyuanren92/article/details/119943287?spm=1001.2014.3001.5501

Zynq7000硬件开发之芯片供电电源功耗(电流)评估_硬件开发不完全攻略-优快云博客案头语:单板硬件的主控芯片集成度越来越高,多核处理器越来越多,一块单板可能只需要1块芯片就能满足整体需求,一方面减少设计复杂度、另一面节省PCB面积成本,能同时掌握硬件原理设计以及PCB Layout设计逐渐成为主流,本系列文章同时包含有两部分内容且进行融合,欢迎大家持续关注,关注微信公众号“硬件开发不完全攻略”。 本次更新内容主要讲述如何通过Zynq 7000在Vivado下的工程文件评估芯片的各路电源功耗(电流),电源功耗(电流)评估对于电源选型、电源平面设计、电源完整仿真评估等都有很重...https://blog.youkuaiyun.com/bianyuanren92/article/details/119975400?spm=1001.2014.3001.5501

Zynq7000硬件开发之电源供电系统(PDN)设计(一)https://blog.youkuaiyun.com/bianyuanren92/article/details/120032000?spm=1001.2014.3001.5501https://blog.youkuaiyun.com/bianyuanren92/article/details/120032000?spm=1001.2014.3001.5501

       Zynq7045板级电源主要包括有三部分,分别是PS、PL以及MGT等。电源部分设计主要参考技术手册ds191-XC7Z030-XC7Z045-data-sheet。

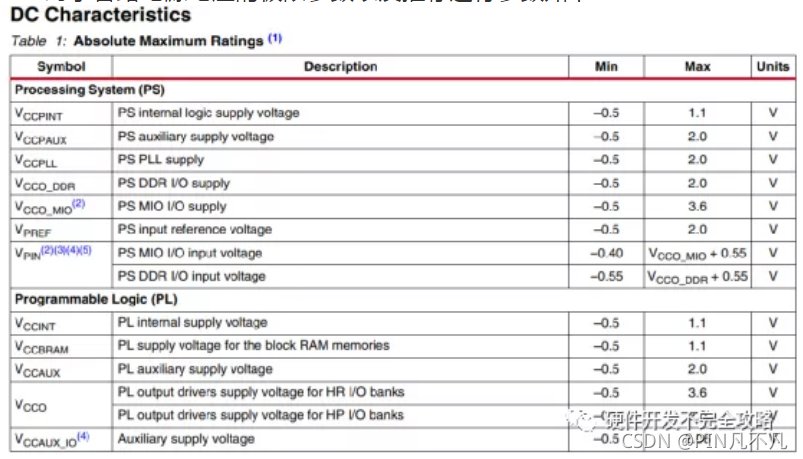

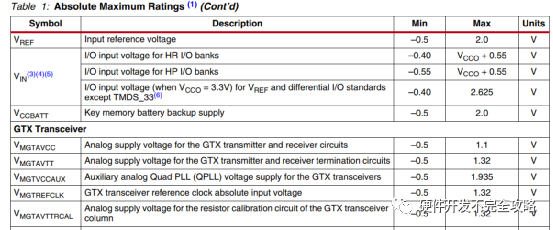

       对于各路电源电压的极限参数以及推荐运行参数如下:

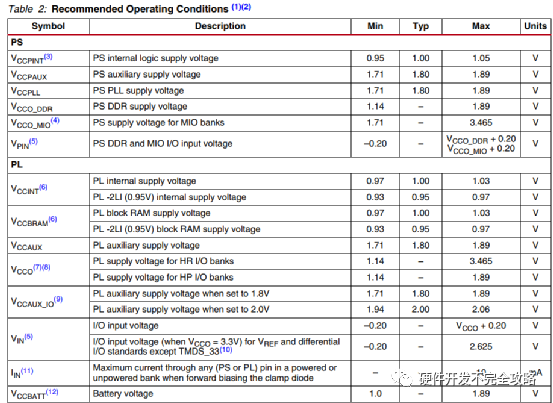

推荐的各电源电压的推荐值,需保证设计完成后的各路电源在下表所述范围内,否则会造成芯片运行状态的不确定。

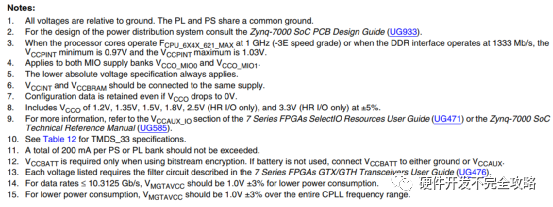

         表格后边的注释同样非常重要,包括要点有

PL与PS侧电源需共地;

PS侧内核电源某些条件下需保证0.97~1.03V范围;

VCCINT和VCCBRAM采用相同电源供电;

PS和PL的每个bank的最大电流保证不超过200mA;

MGT的各路电源的滤波电路设计参考UG476

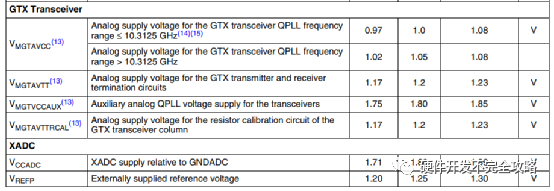

VMGTAVCC的电压保证在1.0V ±3% 是可实现低功耗和完整的CPLL频率范围。

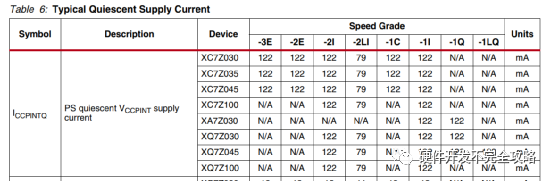

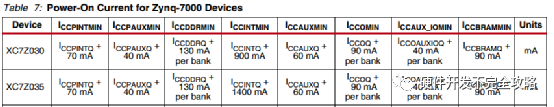

       后边还给出有各路供电电源的静态电流以及上电冲击电流的最小值,静态功耗是一个固定值,主要与芯片内部的最小的晶体管电路的泄漏电流造成。针对芯片每路功耗可参考公众号的文章“”

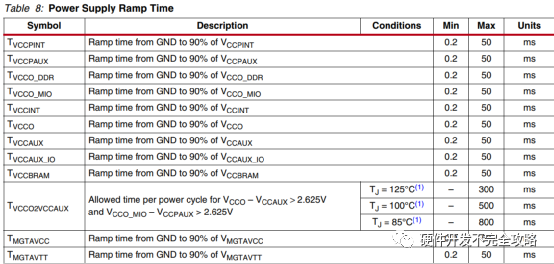

供电电源的上电斜率时序要求如下

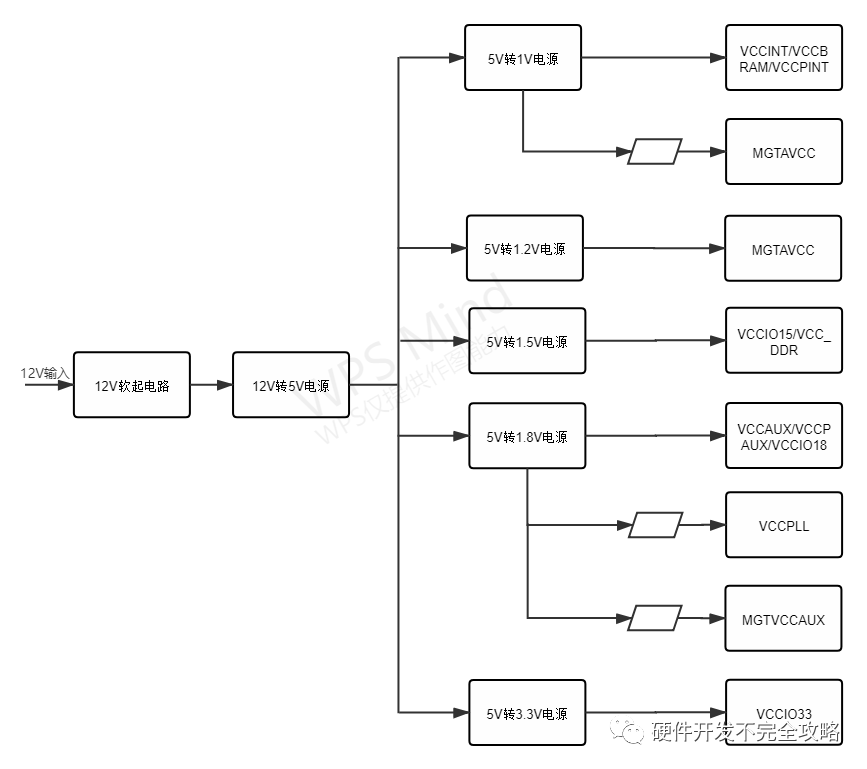

整板电源供电树如下所示

        PL侧与PS侧之间的上电与掉电顺序无要求,可分别根据各自相应的上电与掉电时序要求进行设计。

       PS侧的上电顺序依次为VCCPINT、VCCPAUX、VCCPLL、VCCO_XXX,断电顺序和上电顺序正好相反。另外如果VCCPAUX、VCCPLL、VCCO_XXX电源电压一致,则可同时上电/断电。

       PL侧的上电顺序依次为VCCINT、VCCBRAM、VCCAUX、VCCO,断电顺序和上电顺序正好相反。另外如果VCCINT、VCCBRAM电源电压一致,则可同时上电/断电;如果VCCAUX、VCCO电源电压一致,则可同时上电/断电。

       GTP收发器的上电顺序为VCCINT、VMGTAVCC、VMGTAVTT或者VMGTAVCC、VCCINT、VMGTAVTT,断电顺序相反。

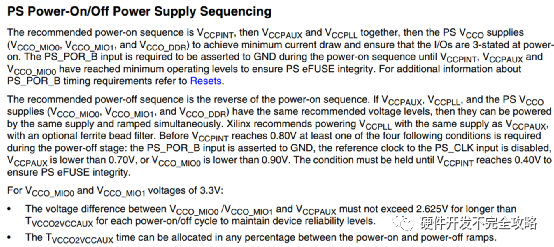

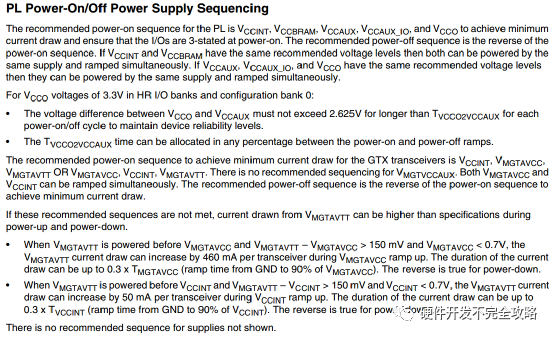

官方技术手册中规定如下:

    本次文章到此结束,欢迎大家持续关注,下次更新内容主要为电源设计规则及电源去耦设计进行分享。关注、点赞、转发是小编持续分享的动力,更多干货文章分享给大家。
