arm cortexr8 获取cpu cycle clock的方法是什么?
在 ARM Cortex-R 系列里，可以用 ARM Performance Monitor Unit (PMU) 或 Generic Timer 来获取周期计数。

方法 1：使用 PMU Cycle Counter (CCNT)

Cortex-R8 内置 PMU (Performance Monitor Unit)，其中有一个 Cycle Counter Register (PMCCNTR)，它能直接计数 CPU cycle。
主要步骤：

启用 PMU

在 PMCR (Performance Monitor Control Register) 里设置 E 位，打开 PMU。

在 PMCNTENSET 里设置对应位，启用 cycle counter。

清零计数器（可选）

写 PMCCNTR 为 0。

读计数器

通过 MRC/MRS 指令读 PMCCNTR，得到 cycle 数。

代码示例（ARMv7-R/ARMv8-R 通用，需在特权模式）：

static inline void enable_pmu(void) {
uint32_t value;

// Enable user-mode access to PMU (optional, if running in EL0)
asm volatile("MRC p15, 0, %0, c9, c14, 0" : "=r"(value));
value |= 1;
asm volatile("MCR p15, 0, %0, c9, c14, 0" :: "r"(value));

// Enable all counters
asm volatile("MRC p15, 0, %0, c9, c12, 0" : "=r"(value));
value |= 1;  // enable all
asm volatile("MCR p15, 0, %0, c9, c12, 0" :: "r"(value));

// Enable cycle counter
value = 1 << 31;
asm volatile("MCR p15, 0, %0, c9, c12, 1" :: "r"(value));

}

static inline uint32_t get_cyclecount(void) {
uint32_t value;
asm volatile(“MRC p15, 0, %0, c9, c13, 0” : “=r”(value));
return value;
}

调用：

enable_pmu();
uint32_t start = get_cyclecount();
// … code to measure …
uint32_t end = get_cyclecount();
uint32_t cycles = end - start;

方法 2：使用 Generic Timer (ARMv8-R 特性)

Cortex-R8 属于 ARMv8-R 架构，支持 Generic Timer，其中有一个 64-bit CNTVCT (virtual count register)，通常以固定频率（不是 CPU clock，而是 CNTFRQ 指定的时钟）递增。

读取方法：

static inline uint64_t get_cntvct(void) {
uint64_t cnt;
asm volatile(“MRS %0, CNTVCT_EL0” : “=r”(cnt));
return cnt;
}

static inline uint32_t get_cntfrq(void) {
uint32_t frq;
asm volatile(“MRS %0, CNTFRQ_EL0” : “=r”(frq));
return frq; // Hz
}

注意：CNTVCT 并不是严格的 CPU cycle counter，而是固定频率计数器。但它常用于计时，因为不受 CPU 变频影响。

✅ 结论：

如果你要精确获取 CPU 周期 (cycle clock) → 用 PMU Cycle Counter (PMCCNTR)。

如果你只要一个稳定的时间基准 → 用 Generic Timer CNTVCT_EL0。

在 Cortex-R8 上，PMU cycle counter (PMCCNTR) 获取到的 CPU cycle 是基于 CPU core clock (CPU pipeline 的输入时钟)，也就是处理器运行指令的时钟频率。

细节说明：

PMCCNTR 的递增速率

默认情况下，它每经过一个 CPU 时钟周期递增 1。

如果 PMCR.D 位（Divide by 64）被置位，那么计数器会以 CPU_clk / 64 的速率递增。

所以正常情况下就是 CPU 周期数，除非你启用了除64分频。

CPU core clock 与外部时钟

Cortex-R8 的 CPU clock 由 SoC 内部时钟树生成，通常来自 PLL。

这个频率不一定等于外设时钟，也可能和 CNTFRQ（Generic Timer 的基准频率）不同。

所以：

PMCCNTR → 跟随 CPU pipeline 时钟 (CPU frequency)。

CNTVCT (Generic Timer) → 跟随固定 reference clock (CNTFRQ)，独立于 CPU。

验证方法
如果你不确定 CPU 的实际运行频率，可以：

先读 PMCCNTR，

再延时一段已知的时间（例如用 CNTVCT 计时 1 ms），

再次读 PMCCNTR，差值除以时间就是 CPU cycle 频率（Hz）。

✅ 总结：

PMCCNTR 反映 CPU 核心时钟 (core clock) 的周期数。

如果你的 SoC CPU 频率是 600 MHz，那么 PMCCNTR 每秒会递增 600M。

如果打开了 Divide by 64，则变为 600M / 64 ≈ 9.375M 每秒。

如何用 PMCCNTR + CNTVCT 自动测出 Cortex-R8 当前的 CPU 频率
ChatGPT 说：

可以的 👍。我们可以利用：

PMCCNTR：记录 CPU cycle 数。

CNTVCT + CNTFRQ：提供稳定的时间基准。

思路：

读 CNTFRQ → 得到 Generic Timer 的频率（Hz）。

读 CNTVCT（起始时间）、PMCCNTR（起始 cycles）。

等待一段时间（比如 CNTVCT 增加一段固定值）。

再读 CNTVCT（结束时间）、PMCCNTR（结束 cycles）。

根据 ΔPMCCNTR / Δ时间 = CPU 频率。

示例代码（ARMv8-R / Cortex-R8）
#include <stdint.h>

static inline void enable_pmu(void) {
uint32_t value;

// 允许 PMU 使用
asm volatile("MRC p15, 0, %0, c9, c12, 0" : "=r"(value));
value |= 1; // E = 1, 使能 PMU
asm volatile("MCR p15, 0, %0, c9, c12, 0" :: "r"(value));

// 使能 cycle counter
value = 1 << 31;
asm volatile("MCR p15, 0, %0, c9, c12, 1" :: "r"(value));

// 清零 cycle counter
asm volatile("MCR p15, 0, %0, c9, c13, 0" :: "r"(0));

}

static inline uint32_t get_cyclecount(void) {
uint32_t value;
asm volatile(“MRC p15, 0, %0, c9, c13, 0” : “=r”(value));
return value;
}

static inline uint64_t get_cntvct(void) {
uint64_t cnt;
asm volatile(“MRS %0, CNTVCT_EL0” : “=r”(cnt));
return cnt;
}

static inline uint32_t get_cntfrq(void) {
uint32_t frq;
asm volatile(“MRS %0, CNTFRQ_EL0” : “=r”(frq));
return frq;
}

// 计算 CPU 频率 (Hz)
uint64_t measure_cpu_freq(void) {
enable_pmu();

uint32_t freq_ref = get_cntfrq();  // Generic Timer 频率 (Hz)

uint64_t t1 = get_cntvct();
uint32_t c1 = get_cyclecount();

// 等待一段参考时间，比如 1/100 秒
uint64_t wait_ticks = freq_ref / 100; // ~10ms
uint64_t target = t1 + wait_ticks;
while (get_cntvct() < target);

uint64_t t2 = get_cntvct();
uint32_t c2 = get_cyclecount();

uint64_t delta_t = t2 - t1;        // Generic Timer ticks
uint64_t delta_c = (uint32_t)(c2 - c1);  // CPU cycles

// 换算 CPU Hz
uint64_t cpu_hz = delta_c * freq_ref / delta_t;
return cpu_hz;

}

使用示例
uint64_t cpu_hz = measure_cpu_freq();
printf(“CPU Frequency = %llu Hz\n”, cpu_hz);

⚠️ 注意：

PMCCNTR 只有 32-bit，如果 CPU >1GHz，长时间测量可能溢出，所以等待时间别太长。

如果你的 SoC 打开了 PMCR.D (divide by 64)，记得再乘 64 才是实际 CPU cycle。

大部分 Cortex-M 系列 MCU 没有像 Cortex-A/R 那样的 PMU（Performance Monitor Unit，带 cycle counter 的寄存器组）。
但是，Cortex-M 内核一般都提供了一个叫做 DWT (Data Watchpoint and Trace Unit) 的调试功能，其中包含了 CYCCNT 寄存器，它能实现类似 PMU cycle counter 的功能。

SysTick Timer（替代方案）

所有 Cortex-M 内核都有 SysTick 定时器。

它基于 CPU clock 运行，可以当作一个“简易周期计数器”，不过是递减计数器，而且通常是 24-bit。

精度比 DWT_CYCCNT 差一些，但在没有 DWT 的内核上可用。

总结

Cortex-M3/M4/M7/M33 等中高端 MCU → 有 DWT_CYCCNT，等价于 cycle counter。

Cortex-M0/M0+ 等低端 MCU → 没有 DWT，只能用 SysTick 来近似计时。

Cortex-M 系列没有完整的 PMU 事件统计功能（比如 cache miss 计数、branch 预测统计等），只能用 CYCCNT 来做 CPU cycle 计数。

u32value = __MRC(15, 0, 9, 13, 0); 和asm volatile(“MRC p15, 0, %0, c9, c13, 0” : “=r”(value)); 写法有何区别
ChatGPT 说：

好问题 👌，你提到的两种写法：

u32value = __MRC(15, 0, 9, 13, 0);

和

asm volatile(“MRC p15, 0, %0, c9, c13, 0” : “=r”(value));

实际上都在执行同一个 ARM CP15 协处理器寄存器访问指令：

MRC p15, 0, Rt, c9, c13, 0

只是写法层面有所不同：

__MRC() 写法

这是编译器内置 intrinsic（内建函数）。

通常由 ARMCC（ARM Compiler）、Keil、IAR 等编译器提供。

它会被编译器展开成对应的 MRC 指令。

优点：

可读性更高，直接表达“读 CP15 的寄存器”。

编译器能更好地做语义检查，移植性较好（只要支持 ARM intrinsic）。

缺点：

依赖编译器，某些 GCC 环境可能没有 __MRC。

asm volatile(“MRC …”) 写法

这是 GCC 内联汇编（或 clang 内联汇编）。

直接告诉编译器发出 MRC 指令，并把结果放到 C 变量里。

优点：

完全可控，和编译器无关。

在 GCC/clang 等工具链里通用。

缺点：

可读性稍差，需要写寄存器名。

编译器对语义不了解，可能不如 intrinsic 优化友好。

生成的汇编比较

两种方式编译后生成的指令是一样的（都是 MRC p15, 0, rX, c9, c13, 0）。
区别只在代码可移植性 & 可读性：

如果你写的是 Keil/ARMCC 工程 → 推荐用 __MRC。

如果你写的是 GCC 工程（如裸机、Linux 内核） → 推荐 asm volatile(“MRC …”)。

✅ 总结

本质一样：两者都会生成相同的 MRC 指令。

差异：__MRC 是编译器内置函数，更高层；asm volatile 是手写汇编，更通用

ARM CP15 协处理器是什么？位置在哪里？作用是什么？为什么设计这个协处理器
ChatGPT 说：

好问题 👍，这涉及 ARM 经典架构里一个很重要的东西。

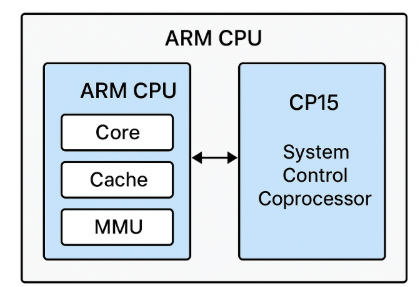

CP15 协处理器是什么？

CP15，全称 System Control Coprocessor（系统控制协处理器）。

它是 ARMv4/v5/v6/v7（特别是 Cortex-A/R）架构里一个专门用于系统控制和配置的协处理器。

在汇编里你常看到的 MRC p15,…、MCR p15,… 就是对 CP15 的访问。

位置在哪里？

CP15 不是外部芯片，而是 ARM CPU 内核里的一部分硬件单元。

它和主流水线、MMU、Cache 控制逻辑等紧密结合。

程序员不能直接通过地址总线访问 CP15（它不在 memory map 中），只能通过专门的指令（MRC/MCR）读写。

作用是什么？

CP15 主要提供系统级控制和状态寄存器，常见功能包括：

MMU（Memory Management Unit）配置

页表基地址（TTBR）

域访问控制

内存属性（cacheable/bufferable 等）

Cache/TLB 管理

开启/关闭 I-Cache / D-Cache

清空 / 失效 TLB / Cache line

CPU 系统控制

启用/禁用 MMU、Cache、Branch Prediction

异常向量表基地址

性能监控 (PMU)

Cycle counter

Event counters

安全与调试功能

控制 TrustZone

调试寄存器

总之，CP15 是 ARM 处理器的大管家，负责系统层面的控制，而不是普通的通用寄存器运算。

为什么设计成“协处理器”？

历史原因 + 架构扩展性：

历史背景：
ARM 早期架构支持最多 16 个“协处理器”（CP0~CP15），CPU 主核通过 MCR/MRC 指令和协处理器交互。

CP0：通常留作浮点协处理器 (FPU)。

CP14：调试相关。

CP15：固定分配为系统控制协处理器。

优势：

指令集简单化：不用为系统寄存器设计新的 ARM 指令，而是用通用的 MCR/MRC 接口。

扩展性强：厂商可以在 CP10、CP11 挂载 FPU/NEON，在 CP14 挂调试逻辑，不影响主核指令集。

权限控制：访问 CP15 通常需要特权模式（Supervisor/Hypervisor），保证用户态程序无法随意改 MMU/Cache。

现状

在 ARMv8-A (AArch64) 里，协处理器机制被弱化，CP15 寄存器统一并入系统寄存器空间，通过 MRS/MSR 指令访问，而不再用 MRC/MCR。

但是在 ARMv7-A/R 和之前的 32-bit ARM 中，CP15 依然是系统控制的核心。

✅ 一句话总结：
CP15 = ARM CPU 内部的“系统控制协处理器”，负责 MMU/Cache/异常向量/性能监控等全局控制。设计成协处理器是为了扩展性和架构简洁性。
在这里插入图片描述
