城市建筑整体流光效果

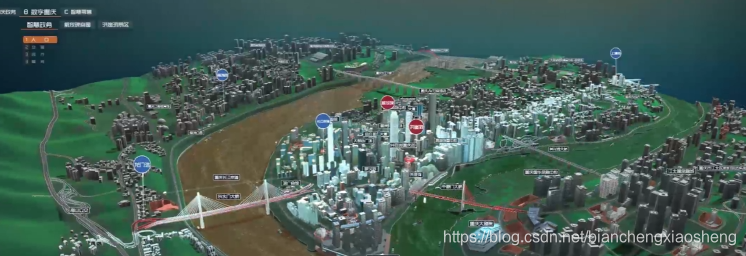

在做可视化城市项目的时候，要实现城市整体流光效果，如下图参考：

在这里插入图片描述

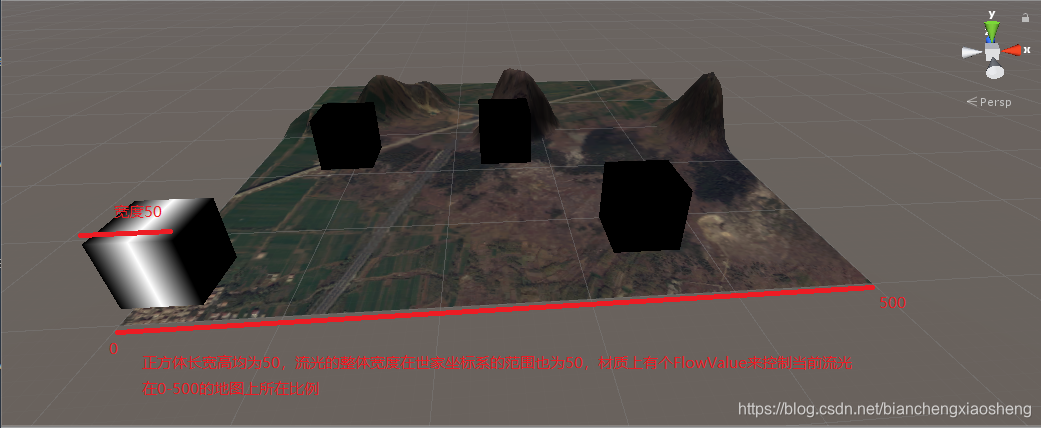

实现功能参考图:

在这里插入图片描述

实现原理

Pixshader中计算每个像素点在世界坐标系中的位置
像素点的世界坐标位置与地图范围的比例值
像素点的世界坐标位置与地图范围的比例值与流光所在位置的比例值做减法，算出比值差值范围
通过比值差值范围映射出流光宽度内的颜色值

材质实现

Shader "Custom/WorldFlow" {
    Properties {
        _FlowValue("value",Range(0,1)) = 1
    }
    SubShader {
        Tags { "RenderType"="Opaque" }
        LOD 200

        Pass{
            CGPROGRAM

            #include "UnityCG.cginc"
            #pragma vertex vert
            #pragma fragment frag


            struct v2f {
                float4 pos: SV_POSITION;
                float4 worldpos : TEXCOORD0;
            };

            v2f vert( appdata_img v )
            {
                v2f o;
                o.pos = UnityObjectToClipPos( v.vertex ) ;
                o.worldpos = mul(unity_ObjectToWorld, v.vertex);
    ![result](D:\UnityPro\SamrtCity\DOC\城市建筑整体流光效果\result.gif)            // o.wo![result](D:\UnityPro\SamrtCity\DOC\城市建筑整体流光效果\result.gif)rldpos.w = o.pos.z / o.pos.w;
                return o;
            }
            fixed _FlowValue;
            float4 frag( v2f o ) : COLOR
            {
                fixed currentValue = o.worldpos.x / 500;//地形的长度500
                fixed absValue = abs(currentValue - _FlowValue)/0.05;//0.05为流光的宽度,以500米的地形则为500 * 0.05 = 25宽度（对应在世界坐标系下），左右对半为50宽度
                fixed range =1 - saturate(absValue);//5米只有有的闪亮值

                return fixed4(1,1,1, 1.0) * range; // o.worldpos.xyz/255 是为了颜色输出。
            }

            ENDCG
        }
    }
    FallBack "Diffuse"
}

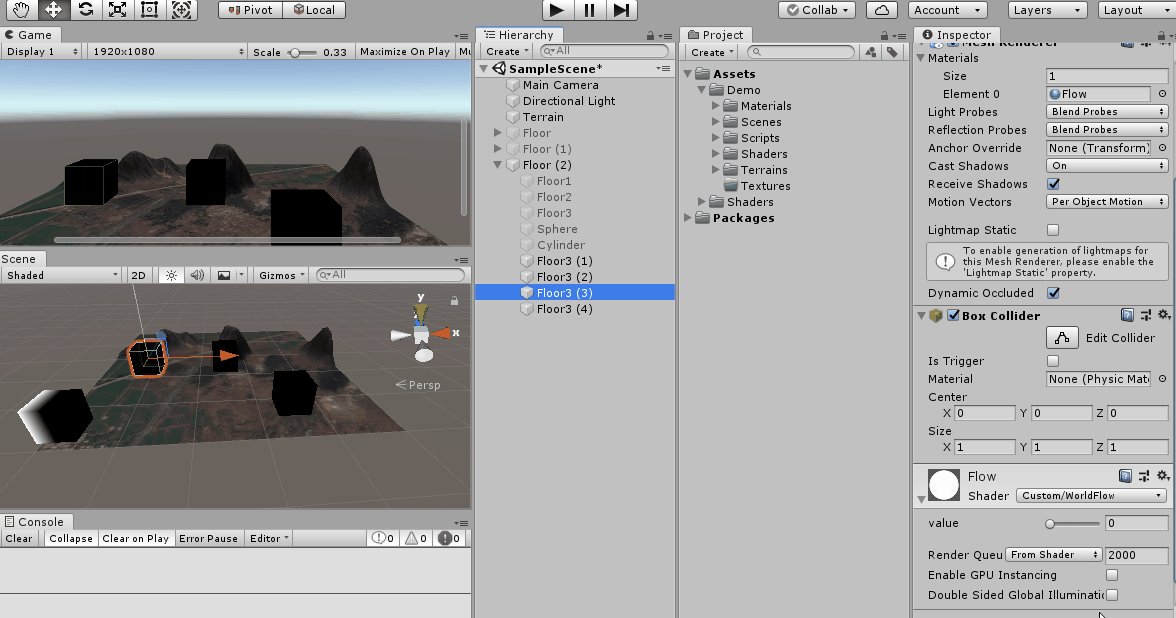

动图展示

在这里插入图片描述
