(一) UML -概览

开篇引题

UML 提供了一套规范的表示方法，可以很好的阐释面向对象系统的设计思想。 UML 并不复杂，但是不能低估这些特性所包含的丰富内涵。······ 通过学习标准的命名方法和表示方法，我们可以更好的在设计层面上进行交流，从而提高团队的生产效率。
——《Java 设计模式（第2版）》

工具

这里为大家推荐几款在线工具
免费的在线工具：iodraw
https://www.iodraw.com/

免费的在线工具：excalidraw
https://excalidraw.com/

免费的在线工具：ProcessOn
https://www.processon.com/

免费的开源在线工具 drawio
https://app.diagrams.net/
软件版 Windows版本 Mac版本

IDEA 插件 SequenceDiagram ，官方链接在方法内部右键新建即可展示，最多下探5层

IDEA 插件 plantuml ，右键新建 PlantUML
PDF教程
在线教程

IDEA 插件 SequenceDiagram,直接查看当前代码逻辑的 时序 图

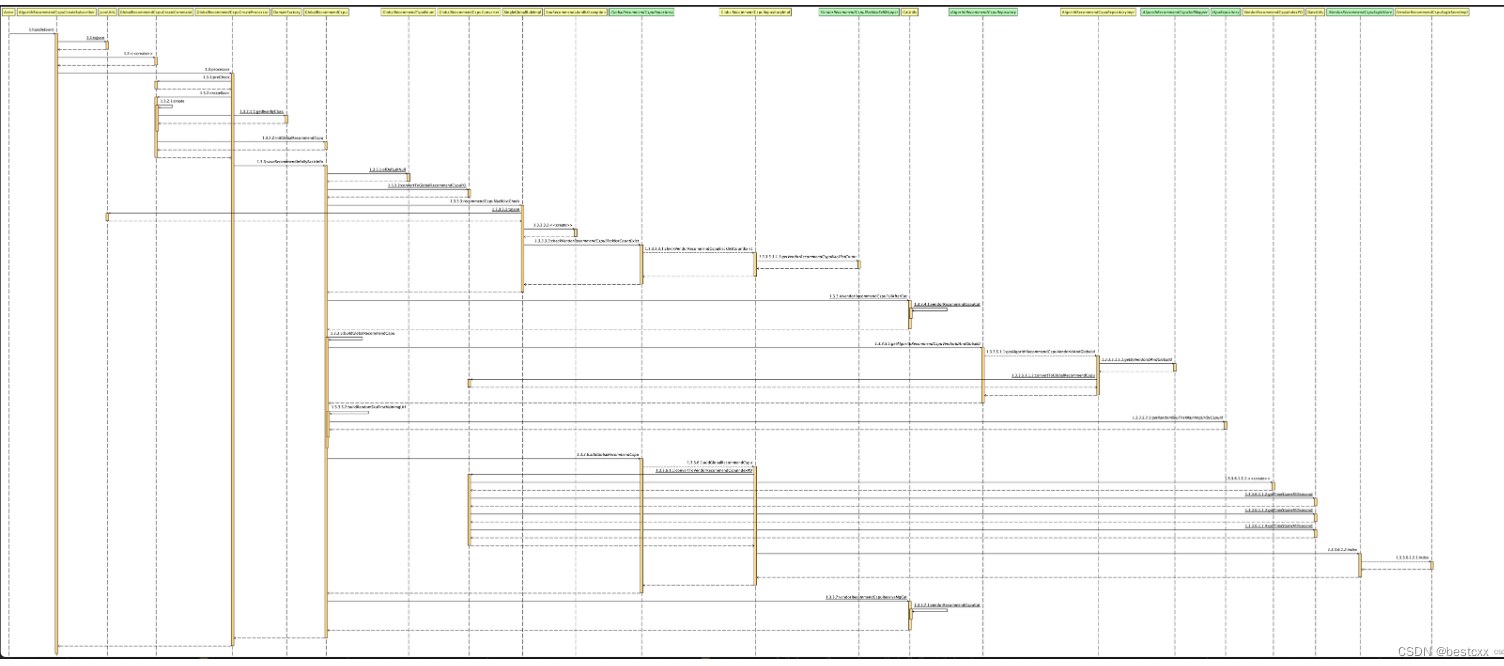

安装好插件后，在方法上右键然后点击 Sequence Diagram 即可看到，完美

@startuml
'https://plantuml.com/sequence-diagram

autonumber
box box可以增加背景选框
participant C as C
end box
participant D


activate C
C->D:C.方法a
note right
C 通过自己的 方法a 引用了D
end note
activate D
D->D:D.m1-注意第一个泳道无法实现此回环效果
'm1 内部调用 则 单独 activate + deactivate'
activate D
group 描述\n换行[aaa]
D->D:D.m2
note right:这种也是注释
end
D<--D
deactivate D
C<--D
deactivate D

deactivate C
@enduml

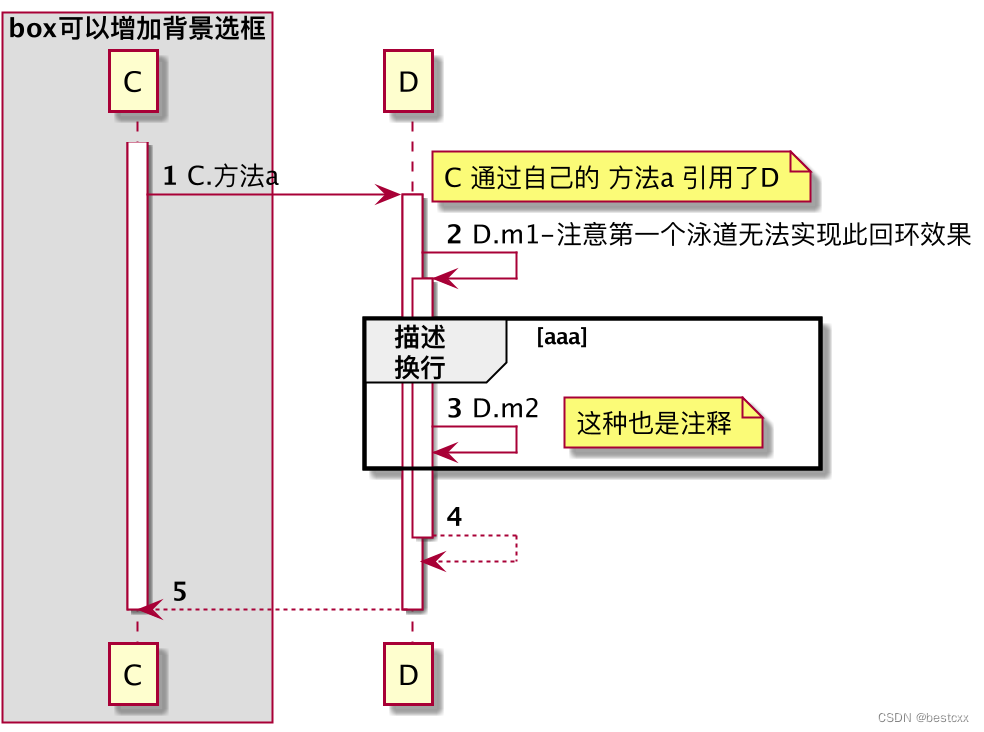

plantUML 例子

plantUML 类图

@startuml
Class01 <|-- Class02
Class03 *-- Class04
Class03 *.. Class04
Class05 o-- Class06
Class07 .. Class08
Class09 -- Class10
@enduml

Json/在线比对

Json/在线比对

UML 图

类

运用 UML 描述类

类关系

运用 UML 描述类关系

接口

[运用 UML 描述接口]
(https://blog.youkuaiyun.com/bestcxx/article/details/84729330)

对象

运用 UML 描述对象

状态-状态图

运用 UML 描述状态

时序-时序图

[运用 UML 描述时序图]
(https://blog.youkuaiyun.com/bestcxx/article/details/84895192)

拓展:ER图

实体关系图 ERD
