(二) UML-类

前言

提起 Java 中的类你会想起来什么？包、类、变量、成员方法、静态、public、private、protected、类型、构造方法等等,本文将使用 UML 来描述这些熟悉的名词，需要说明的是，Java 中类和接口是两个不同的概念。

类的相关要素和 UML

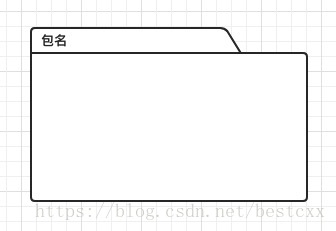

包

矩形，名字是左对齐

类

矩形，名字居中，包含成员变量和成员方法

变量或方法的可见行

用于变量或者方法之前，具体使用看成员变量和成员方法的声明

可见行	UML 符号
public	+
private	-
protected	#

静态

加下划线

抽象

斜体，抽象类和抽象方法使用斜体，这部分放在（三）UML 类关系中展示

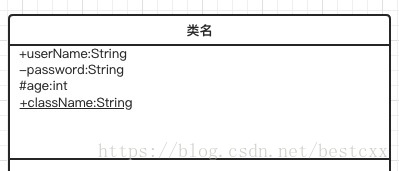

成员变量

位于类 UML 下的第一个矩形中;格式:[可见性 变量名称:变量类型]，静态变量加下划线
public String username
private String passWord
protected int age
public static String className

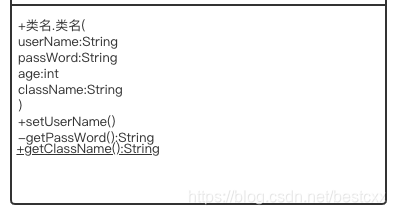

成员方法

位于类 UML 下第二个矩形中；格式如[可见行[类名.]方法名(形参名字:形参类型)[:返回值类型]]，静态方法加下划线，构造方法需要增加类名.,比如类为DemoCLass.则构造方法为 DemoClass.DemoClass,因为构造方法名字和类型一致
公有构造方法
公有方法，void
私有方法，返回 String 类型
静态方法,返回 String 类型

UML 的内容不必显示全部信息

仅显示 包名.类名

可以增加注释

卷脚的矩形框，注释的使用没有特别的限制，内容可以是注释、约束或者代码

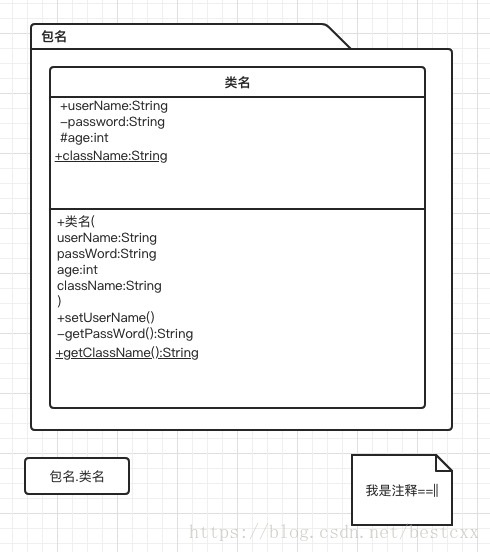

类 UML 整体

类的整体UML
