【服务器数据恢复】EMC Isilon存储误删除的数据恢复案例

服务器数据恢复环境：

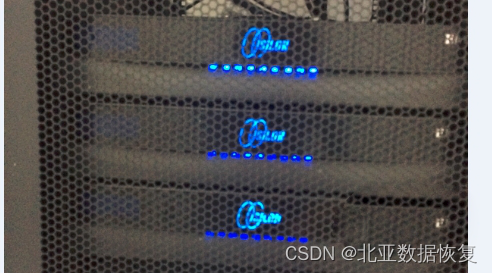

EMC存储，采用NAS（Isilon S系列存储）；

共三个节点，每一节点配置12块SATA接口、单盘容量为3T的硬盘。

服务器故障：

管理员误删除虚拟机，被误删除的虚拟机中存储的是数据库、MP4、AS、TS类型的视频文件等。被误删除的虚拟机是通过NFS协议共享到ESX主机，视频文件通过CIFS协议共享给虚拟机（WEB服务器），NFS共享的所有数据（虚拟机）被删除而CIFS共享的数据则没有被删除。管理员联系我们数据恢复中心进行数据恢复。

服务器数据恢复过程：

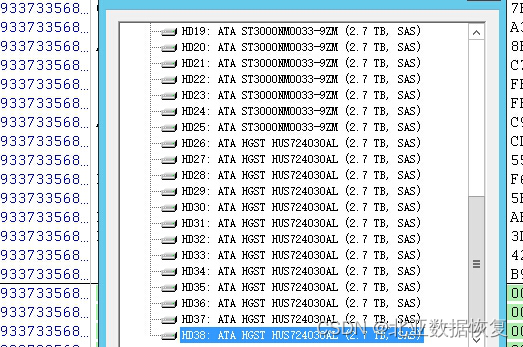

1、将所有硬盘进行备份。

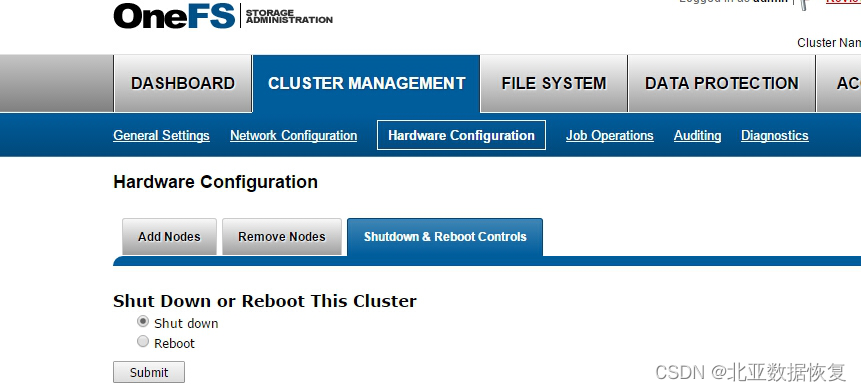

2、服务器数据备份完成后在Isilon的web管理界面中将Isilon正常关机。将备份好的服务器数据放到北亚数据恢复平台中对数据进行分析。

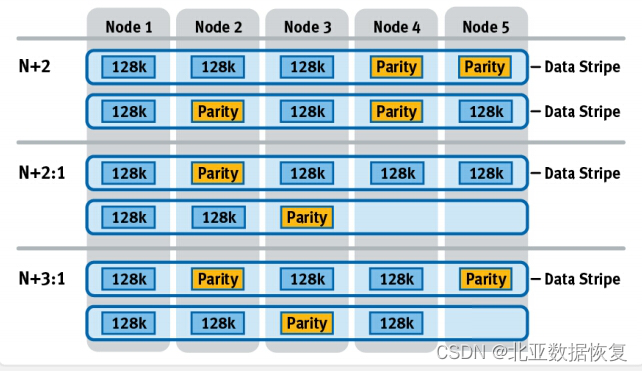

3、本案例服务器数据丢失的原因是误删除，所以不用过多考虑冗余级别，需要重点分析的是数据删除后Indoe及数据MAP是否发生变化。

4、由于服务器中被删除的虚拟磁盘文件大小都在64G或以上，除此之外没有其他大文件。北亚数据恢复工程师编写扫描所有文件Indoe的程序，将文件不小于64G的indoe全部扫描出来。通过对Indoe进行扫描找出数据MAP位置，发现其index指向的内容已不再是正常数据，并且所有节点上的Indoe均是同样的情况。

5、再次分析Inode，发现大文件的数据MAP会有多层（树结构）,并且数据MAP中会记录文件的唯一ID，数据恢复工程师尝试找到文件最底层的数据MAP。数据恢复工程师对文件最底层的数据MAP做遍历跟踪操作，发现最低层的数据MAP还存在。

6、通过文件的Inode对文件的唯一ID进行提取工作，然后对所有符合该ID的数据MAP做聚合。并根据数据MAP中的VCN号做排序，数据恢复工程师通过分析发现每个文件的前17088项数据MAP都不存在，理论上每个文件的前17088项数据是无法恢复。

7、通过数据换算确定丢失的数据MAP项的大小一共不到1G，删除的文件全是虚拟机的vmdk文件，里面都是NTFS的文件系统，NTFS文件系统的MFT基本都在3G的位置。只需要在每个vmdk文件的头部手动伪造一个MBR和DBR就可以解释vmdk里面的数据了。

8、对扫描到的数据MAP做解释，并根据VCN号的顺序导出数据，没有MAP的情况保留为零。

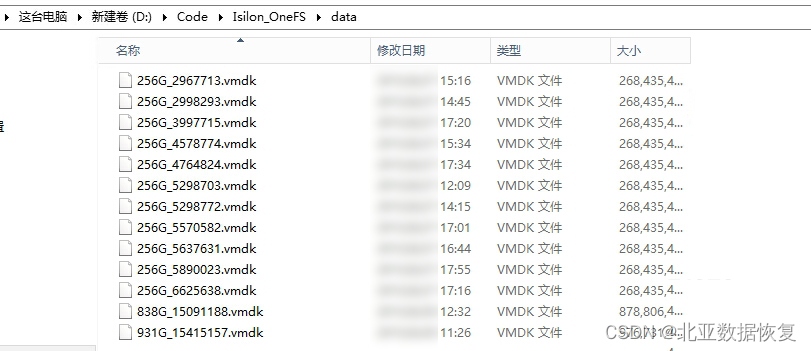

9、数据恢复工程师将vmdk文件导出，发现文件比实际情况要小、vmdk中MFT的位置也与自身描述不符。手动随机验证了几个MPA发现都能指向数据区，而程序解释MAP的方式也都没有问题。出现这种情况的原因可能为文件稀疏！

10、北亚数据恢复工程师重新调整了代码再次导出vmdk，这次导出的数据正常且MFT的位置也在相应位置。手工伪造一个MBR，分区表以及DBR，再用北亚开发的文件系统解释工具解释文件系统成功，导出vmdk里面的数据库及视频文件。

11、验证vmdk中的数据库及视频文件没有发现问题，批量导出所有重要的vmdk文件，再手动的去修改每个vmdk文件。

服务器数据恢复结果：
将所有重要的数据恢复完成后，由服务器管理员对恢复出来的所有数据做完整性及准确性检测，最终确定数据完全没有问题，数据恢复成功。
