计算机系统基础课程报告

计算机科学与技术学院

2022年3月

摘 要

摘要是论文内容的高度概括,应具有独立性和自含性,即不阅读论文的全文,就能获得必要的信息。摘要应包括本论文的目的、主要内容、方法、成果及其理论与实际意义。摘要中不宜使用公式、结构式、图表和非公知公用的符号与术语,不标注引用文献编号,同时避免将摘要写成目录式的内容介绍。

(摘要0分,缺失-1分,根据内容精彩称都酌情加分0-1分)

关键词:计算机系统,helloworld,编译器,操作系统

本文将从hello的诞生开始,通过hello所涉及到的过程对这些过程加以详细的介绍。通过linux上的gcc调试和课本上的知识对过程中的每一个步骤进行详细的解释与分析。并且从中寻找自己尚不了解的部分,及时补充该部分知识。使得自己对于计算机系统和linux有更深一步的理解。分析了从 .c文件转化为可执行文件过程中的预处理、编译、汇编和链接阶段。同时也介绍了可执行文件执行过程中的进程管理、存储管理和I/O管理的具体实现方法。在linux中,hello.c经过cpp预处理,ccl编译,as汇编,ld链接之后,最终可以作为目标程序执行。在shell中键入启动命令后,shell会使用fork为其创建并生成子进程,这样hello从Program转换为Process,这是P2P的过程。

然后shell为其execve映射虚拟内存。进入程序入口后,程序开始加载物理内存,然后进入main函数执行目标代码。 CPU为正在运行的hello分配时间片以执行逻辑控制流。程序完成后,shell父进程负责恢复hello进程,内核删除相关的数据结构。以上就是020的过程。

**

目 录

第1章 概述 - 4 -******

1.1 Hello简介 - 4 -

1.2 环境与工具 - 4 -

1.3 中间结果 - 4 -

1.4 本章小结 - 4 -

第2章 预处理 - 5 -**

2.1 预处理的概念与作用 - 5 -

2.2在Ubuntu下预处理的命令 - 5 -

2.3 Hello的预处理结果解析 - 5 -

2.4 本章小结 - 5 -

第3章 编译 - 6 -**

3.1 编译的概念与作用 - 6 -

3.2 在Ubuntu下编译的命令 - 6 -

3.3 Hello的编译结果解析 - 6 -

3.4 本章小结 - 6 -

第4章 汇编 - 7 -**

4.1 汇编的概念与作用 - 7 -

4.2 在Ubuntu下汇编的命令 - 7 -

4.3 可重定位目标elf格式 - 7 -

4.4 Hello.o的结果解析 - 7 -

4.5 本章小结 - 7 -

第5章 链接 - 8 -**

5.1 链接的概念与作用 - 8 -

5.2 在Ubuntu下链接的命令 - 8 -

5.3 可执行目标文件hello的格式 - 8 -

5.4 hello的虚拟地址空间 - 8 -

5.5 链接的重定位过程分析 - 8 -

5.6 hello的执行流程 - 8 -

5.7 Hello的动态链接分析 - 8 -

5.8 本章小结 - 9 -

第6章 HELLO进程管理 - 10 -**

6.1 进程的概念与作用 - 10 -

6.2 简述壳Shell-bash的作用与处理流程 - 10 -

6.3 Hello的fork进程创建过程 - 10 -

6.4 Hello的execve过程 - 10 -

6.5 Hello的进程执行 - 10 -

6.6 hello的异常与信号处理 - 10 -

6.7本章小结 - 10 -

第7章 HELLO的存储管理 - 11 -**

7.1 hello的存储器地址空间 - 11 -

7.2 Intel逻辑地址到线性地址的变换-段式管理 - 11 -

7.3 Hello的线性地址到物理地址的变换-页式管理 - 11 -

7.4 TLB与四级页表支持下的VA到PA的变换 - 11 -

7.5 三级Cache支持下的物理内存访问 - 11 -

7.6 hello进程fork时的内存映射 - 11 -

7.7 hello进程execve时的内存映射 - 11 -

7.8 缺页故障与缺页中断处理 - 11 -

7.9动态存储分配管理 - 11 -

7.10本章小结 - 12 -

第8章 HELLO的IO管理 - 13 -**

8.1 Linux的IO设备管理方法 - 13 -

8.2 简述Unix IO接口及其函数 - 13 -

8.3 printf的实现分析 - 13 -

8.4 getchar的实现分析 - 13 -

8.5本章小结 - 13 -

结论 - 14 -**

附件 - 15 -**

参考文献 - 16 -**

第1章 概述

1.1 Hello简介

根据Hello的自白,利用计算机系统的术语,简述Hello的P2P,020的整个过程。

程序员在编辑器中完成了hello.c的编辑,预处理器根据以#开头的预处理指令,对hello.c进行预处理。形成hello.i,编译器将hello.i文件编译成hello.s,汇编器将hello.s翻译成机器语言的格式,打包成可重定位目标程序,称为.o。经过链接器链接,形成可执行文件hello。

用户键入指令之后,操作系统的shell会folk一个子进程,在子进程中调用execve加载可执行文件hello。然后程序跳转到start位置,调用main函数,执行完成后hello程序会被shell回收

1.2 环境与工具

列出你为编写本论文,折腾Hello的整个过程中,使用的软硬件环境,以及开发与调试工具。

硬件环境:Intel® Core™ i5-8300H CPU; 8.00GB RAM

软件环境:Windows10 64位;Vmware 15.5.0;Ubuntu 19.04 LTS 64位

开发工具:Visual Studio 2017 64位;CodeBlocks 64位;vi/vim/gedit+gcc;GCC;objdump;EDB;readelf;

1.3 中间结果

列出你为编写本论文,生成的中间结果文件的名字,文件的作用等。

hello.i hello.c预处理之后的文本文件

hello.s hello.i编译之后的文本文件

hello.o hello.s汇编之后的二进制文件

hello hello.o链接之后的二进制文件

hello.asm hello的反汇编文件

helloo.asm hello.o的反汇编文件

hello.elf hello的elf文件信息

helloo.elf hello.o的elf文件信息

1.4 本章小结

本章简要介绍了hello的p2p o2o的全部进程,以及实验的环境,软件,文件等信息

(第1章0.5分)

第2章 预处理

2.1 预处理的概念与作用

预处理一般是指由预处理器对程序源代码文本进行处理的过程。预处理器(cpp)根据以字符#开头的命令,修改原始的C程序。结果是得到另一个C程序,通常是以.i作为文件扩展名。

作用:

C语言的预处理主要有三个方面的内容:宏定义、文件包含和条件编译。

1.宏定义:将宏名替换为文本(字符串或代码)。

2.文件包含:预处理程序将查找指定的被包含文件,并将其复制插入到#include命令出现的位置上。比如hello.c中第1行的#include命令告诉预处理器读取系统头文件stdio.h的内容,并把它直接插人程序文本中。

3.条件编译:有些语句希望在条件满足时才编译,预处理过程中根据条件决定需要编译的代码。

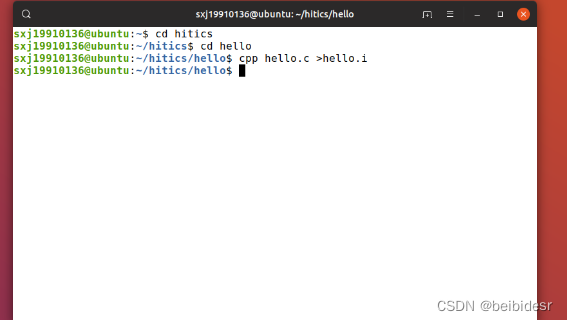

2.2在Ubuntu下预处理的命令

图2-1

在这里插入图片描述

应截图,展示预处理过程!

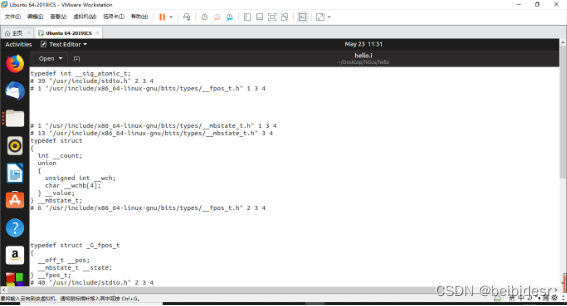

2.3 Hello的预处理结果解析

在这里插入图片描述

图2-2

这里的3100行之后的内容为原.c文件中的13行之后的内容,之前的内容为3个头文件被复制并替换到include指令位置产生的。

2.4 本章小结

本章阐述了预处理的相关知识点,并对hello.c进行了预处理,分析了预处理的过程及其结果

(第2章0.5分)

第3章 编译

3.1 编译的概念与作用

编译是编译器(ccl)将文本文件hello.i翻译成文本文件hello.s的过程, hello.s包含一个汇编语言程序。

过程:

1.词法分析 2.语法分析 3.语义分析 4.源代码优化 5.代码生成,目标代码优化。

作用:把代码翻译成汇编语言。

注意:这儿的编译是指从 .i 到 .s 即预处理后的文件到生成汇编语言程序

3.2 在Ubuntu下编译的命

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mK1XTuma-1653057190900)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.004.png)]图3-1

应截图,展示编译过程!

3.3 Hello的编译结果解析

3.3.1 数据

1.int sleepsecs:

sleepsecs是一个全局变量,存在.data段中。由于sleepsecs为int类型,赋值时发生了类型的强制转换。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9eolfgwP-1653057190901)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.005.png)]

图3-2

2.int i:

i是一个局部变量。局部变量一般存在寄存器或堆栈中。由i的赋值语句可以看出i存放的位置是-4(%rbp)

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-imu5vUEY-1653057190901)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.006.png)]图3-3

3.字符串:

程序中有两个字符串:“Usage: Hello 学号 姓名!\n"和"Hello %s %s\n”

都存在只读数据段中。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xnqXKBBK-1653057190901)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.007.png)]图3-4

4.数组:

程序中有一个数组argv[],argv[[1]]和argv[[2]]作为for循环中printf的参数。

由取argv[[1]]和argv[[2]]值的汇编语句可知argv的首地址是-32(%rbp)。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-494oqjBM-1653057190902)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.008.png)]图3-5

3.3.2 赋值

1.int sleepsecs=2.5:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-hdZm33dA-1653057190902)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.009.png)]sleepsecs是全局变量,在.data节中被赋值。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-3ycLpk5d-1653057190903)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.010.png)]图3-6

2.i=0:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-pvK3tnYs-1653057190904)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.011.png)]图3-7

3.3.3 类型转换:

将float类型的2.5赋值给int类型的sleepsecs时发生了强制类型转换。2.5被向下取整为2.

3.3.4 算术操作

主要为 .c文件中的i++,转换为.s文件为addl $1, -4(%rbp)

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-USV5jokI-1653057190904)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.012.png)]图3-8

3.3.5 关系操作

主要为argc != 3 和 i < 10

argc != 3 编译成

cmpl $3, -20(%rbp)

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cxMO6NgH-1653057190904)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.013.png)]图3-9

i < 10 编译成

cmpl $9, -4(%rbp)

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-aGAM5H3I-1653057190905)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.014.png)]图3-10

3.3.6 数组/指针/结构操作

程序中对argv[[1]],argv[[2]]的寻址被编译为基址+偏移的寻址方式。

-32(%rbp)存放的是argv的首地址,在首地址上+8,+16得到argv[[1]],argv[[2]]的地址。

3.3.7 控制转移

c文件中有if执行的跳转和for循环执行的跳转,在.s文件中,都是通过cmp和jxx指令组合实现的

3.3.8 函数操作

使用call指令调用其他函数

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-WiuBuZvM-1653057190905)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.015.png)]图3-11

此部分是重点,说明编译器是怎么处理C语言的各个数据类型以及各类操作的。应分3.3.1~ 3.3.x等按照类型和操作进行分析,只要hello.s中出现的属于大作业PPT中P4给出的参考C数据与操作,都应解析

3.4 本章小结

本章介绍了编译的相关知识,介绍了编译的过程,并对编译的结果进行了解析。

(第3章2分)

第4章 汇编

4.1 汇编的概念与作用

汇编器(as)将hello.s翻译成机器语言指令,把这些指令打包成一种叫做可重定位目标程序的格式,并将结果保存在目标文件hello.o中。

作用:将汇编代码转变为机器指令,生成目标文件。

注意:这儿的汇编是指从 .s 到 .o 即编译后的文件到生成机器语言二进制程序的过程。

4.2 在Ubuntu下汇编的命令

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CPRgeW1r-1653057190905)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.016.png)]图4-1

应截图,展示汇编过程!

4.3 可重定位目标elf格式

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-vSUHNWfK-1653057190906)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.017.png)]图4-2

将readelf的结果输出到文件中

\1. ELF头:

ELF头以一个16字节的序列开始,这个序列描述了生成该文件的系统的字的大小和字节顺序。ELF头剩下的部分包含帮助链接器语法分析和解释目标文件的信息,其中包括ELF头的大小、目标文件的类型、机器类型、节头部表的文件偏移,节头部表中条目的大小和数量等。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mVwpCn1y-1653057190906)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.018.png)]图4-3

2.节头表

记录了每个节的名称、类型、属性(读写权限)、在ELF文件中所占的长度、对齐方式和偏移量

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QC9SMEYV-1653057190907)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.019.png)]图4-4

3.重定位节

重定位条目告诉链接器在将目标文件合并成可执行文件时如何修改这个引用。如图,偏移量是需要被修改的引用的节偏移,符号标识被修改引用应该指向的符号。类型告知链接器如何修改新的引用,加数是一个有符号常数,一些类型的重定位要用它对被修改引用的值做偏移调整。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-0HJW1Jbv-1653057190907)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.020.png)]图4-5

ELF重定位条目:

r_offset:

此成员指定应用重定位操作的位置。不同的目标文件对于此成员的解释会稍有不同。

r_info:

此成员指定必须对其进行重定位的符号表索引以及要应用的重定位类型。

重定位类型特定于处理器。重定位项的重定位类型或符号表索引是将 ELF32_R_TYPE 或 ELF32_R_SYM 分别应用于项的r_info成员所得的结果。

r_addend:

此成员指定常量加数,用于计算将存储在可重定位字段中的值。

重定位类型:

R_X86_64_PC3:重定位一个使用32位PC相对地址的引用。在指令中编码的32位值加上PC的当前运行时值,得到有效地址。

R_X86_64_32:重定位一个使用32位PC绝对地址的引用。直接使用在指令中编码的32位值作为有效地址。

4.符号表

它存放在程序中定义和引用的函数和全局变量的信息,.symtab符号表不包含局部变量的条目。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-c5aSpUqY-1653057190907)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.021.png)]图4-6

分析hello.o的ELF格式,用readelf等列出其各节的基本信息,特别是重定位项目分析。

4.4 Hello.o的结果解析

1.反汇编代码与hello.s差别不大。

\2. hello.s使用十进制,反汇编代码中使用的是16进制。

3.分支转移:hello.s中使用段的标号(如:.L3)作为分支后跳转的地址,反汇编代码中用相对main函数起始地址的偏移表示跳转的地址。

4.全局变量:hello.s中使用段名称+%rip访问,反汇编代码中使用0+%rip访问。机器语言中待访问的全局变量地址为全0.在重定位节中有对应的重定位条目,链接之后确定地址。

5.函数调用:hello.s中函数调用后直接跟着函数的名字,反汇编代码中函数调用的目标地址是当前的下一条指令。在机器语言中call后的地址为全0.在重定位节中有对应的重定位条目,链接之后确定地址。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-65hqsDKB-1653057190908)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.022.png)]图4-7

objdump -d -r hello.o 分析hello.o的反汇编,并请与第3章的 hello.s进行对照分析。

说明机器语言的构成,与汇编语言的映射关系。特别是机器语言中的操作数与汇编语言不一致,特别是分支转移函数调用等。

4.5 本章小结

这章介绍了汇编的知识。分析了可重定位目标文件的格式,比较了反汇编代码与hello.s的相同点与不同点。

(第4章1分)

第5章 链接

5.1 链接的概念与作用

链接是将各种代码和数据片段收集并组合成为一个单一文件的过程。

作用:将函数库中相应的代码组合到目标文件中。

注意:这儿的链接是指从 hello.o 到hello生成过程。

5.2 在Ubuntu下链接的命令

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1uHJMnZa-1653057190908)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.023.png)]图5-1

使用ld的链接命令,应截图,展示汇编过程! 注意不只连接hello.o文件

5.3 可执行目标文件hello的格式

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Rr4TsX0n-1653057190908)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.024.png)]

1.节头表:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-deXIfjIM-1653057190908)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.025.png)]图5-2

.text节是保存了程序代码指令的代码节。一段可执行程序,存在Phdr,.text就会存在于text段中。由于.text节保存了程序代码,因此节的类型为SHT_PROGBITS。

.rodata 保存只读数据。类型SHT_PROGBITS。

.plt 过程链接表(Procedure Linkage Table),包含动态链接器调用从共享库导入的函数所必须的相关代码。存在于text段中,类型SHT_PROGBITS。

.bss节保存未初始化全局数据,是data的一部分。程序加载时数据被初始化成0,在程序执行期间可以赋值,未保存实际数据,类型SHT_NOBITS。

.got节保存全局偏移表。它和.plt节一起提供了对导入的共享库函数访问的入口。由动态链接器在运行时进行修改。如果攻击者获得堆或者.bss漏洞的一个指针大小写原语,就可以对该节任意修改。类型SHT_PROGBITS。

.dynsym节保存共享库导入的动态符号信息,该节在text段中,类型SHT_DYNSYM。

.dynstr保存动态符号字符串表,存放一系列字符串,代表了符号的名称,以空字符作为终止符。

.rel节保存重定位信息,类型SHT_REL。

.hash节,也称为.gnu.hash,保存一个查找符号散列表。

.symtab节,保存了ElfN_Sym类型的符号信息,类型SHT_SYMTAB。

strtab节,保存符号字符串表,表中内容被.symtab的ElfN_Sym结构中的st_name条目引用。类型SHT_SYMTAB。

.shstrtab节,保存节头字符串表,以空字符终止的字符串集合,保存了每个节节名,如.text,.data等。有个e_shsrndx的ELF文件头条目会指向.shstrtab节,e_shstrndx中保存了.shstrtab的偏移量。这节的类型是SHT_SYMTAB。

.ctors和.dtors节,前者构造器,后者析构器,指向构造函数和析构函数的函数指针,构造函数是在main函数执行前需要执行的代码,析构是main函数之后需要执行的代码。

2.程序头表

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ojnkGGYe-1653057190909)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.026.png)]图5-3

可以看出,程序包含八个段。

1.PTDR: 指定程序头表在文件及程序内存映像中的位置和大小。

2.INTERP: 指定要作为解释程序调用的以空字符结尾的路径名的位置和大小。对于动态可执行文件,必须设置此类型。

3.LOAD: 指定可装入段,通过p_filesz和p_memsz进行描述。文件中的字节会映射到内存段的起始位置。

4.DYNAMIC: 指定动态链接信息。

5.NOTE: 指定辅助信息的位置和大小。

6.GNU_STACK: 权限标志,标志栈是否是可执行的。

7.GNU_RELRO: 指定在重定位结束之后那些内存区域是需要设置只读。

分析hello的ELF格式,用readelf等列出其各段的基本信息,包括各段的起始地址,大小等信息。

5.4 hello的虚拟地址空间

使用edb加载hello,查看本进程的虚拟地址空间各段信息,并与5.3对照分析说明。

虚拟地址空间各段信息:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-k9Y6EaKY-1653057190909)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.027.png)]图5-4

(1).PDHR:起始位置为0x400040,大小为0x1c0

(2).INTERP:起始位置为0x400200,大小为0x1c

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-EFe0KnL8-1653057190909)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.028.png)]图5-5

(3).LOAD:起始位置为0x400000,大小为0x81c

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QgSnebJ2-1653057190910)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.029.png)]图5-6

(4). 在symbol处查找5.3相应的节就可以在Data Dump里找相应的节然后右边就是相应的二进制形式

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1KX7x1Ns-1653057190910)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.030.png)]图5-7

5.5 链接的重定位过程分析

1.hello中增加了许多节和被调用的函数。

2.对rodata的引用:在hello.o的反汇编文件中对printf参数字符串的引用使用全0替代。在hello中则使用确定地址,这是因为链接后全局变量的地址能够确定。

3.hello.o中main 的地址从0开始,hello中main的地址不再是0.库函数的代码都链接到了程序中。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-RnXvFlog-1653057190911)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.031.png)]

图5-8

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-3OuqOglB-1653057190911)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.032.png)]

图5-9

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-kKtmdbWY-1653057190911)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.033.png)]

图5-10

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-GAfYJoaU-1653057190912)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.034.png)]

图5-11

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-iRpeM6YR-1653057190912)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.035.png)]

图5-12

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-bSW24WfG-1653057190912)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.036.png)]

图5-13

上面的五张图就是我们hello反汇编的结果。

我们可以看出前面的编号有明显的不同。因为是放在了虚拟内存的相应的位置0X400000相的位置。而hello.o反汇编是从0开始的

.o反汇编就直接是.text然后main函数如下图

objdump -d -r hello 分析hello与hello.o的不同,说明链接的过程。

结合hello.o的重定位项目,分析hello中对其怎么重定位的。

5.6 hello的执行流程

程序名称 程序地址

ld-2.29.so!_dl_start 0x7f7f62a7d093

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ERVZFmA3-1653057190913)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.037.png)]

图5-11

载入:[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-gMYMyEKC-1653057190913)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.038.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-sLUOwKSq-1653057190913)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.039.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-j7JSUo42-1653057190913)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.040.png)]

_dl_start

_dl_init

开始执行

_start

_libc_start_main

_init

执行main:

_main

_printf

_exit

_sleep

_getcha

_dl_runtime_resolve_xsave

_dl_fixup

_dl_lookup_symbol_x

退出:

exit

使用edb执行hello,说明从加载hello到_start,到call main,以及程序终止的所有过程。请列出其调用与跳转的各个子程序名或程序地址。

5.7 Hello的动态链接分析

程序调用一个由共享库定义的函数时,编译器没有办法预测这个函数的运行时地址,因为定义它的共享模块在运行时可以加载到任意位置。GNU编译系统使用延迟绑定的技术解决这个问题,将过程地址的延迟绑定推迟到第一次调用该过程时。

延迟绑定要用到全局偏移量表(GOT)和过程链接表(PLT)两个数据结构。如果一个目标模块调用定义在共享库中的任何函数,那么它就有自己的GOT和PLT。

PLT:PLT是一个数组,其中每个条目是16字节代码。PLT[0]是一个特殊条目,跳转到动态链接器中。每个条目都负责调用一个具体的函数。PLT[[1]]调用系统启动函数 (__libc_start_main)。从PLT[[2]]开始的条目调用用户代码调用的函数。

GOT:GOT是一个数组,其中每个条目是8字节地址。和PLT联合使用时,GOT[0]和GOT[[1]]包含动态链接器在解析函数地址时会使用的信息。GOT[[2]]是动态链接器在ld-linux.so模块中的入口点。其余的每个条目对应于一个被调用的函数,其地址需要在运行时被解析。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-44KGy6fQ-1653057190914)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.041.png)]图5-15

在节头表中找到GOT的起始位置为601000

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-MGEAGKqo-1653057190914)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.042.png)]

图5-16

调用_dl_start之前可以看出有16个为0的字节

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-pL7elfSR-1653057190914)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.043.png)]

图5-17

调用_dl_start之后发现这些值发生了变化

分析hello程序的动态链接项目,通过edb调试,分析在dl_init前后,这些项目的内容变化。要截图标识说明。

5.8 本章小结

本章介绍了链接的概念,分析了hello的格式,虚拟地址空间,重定位过程、执行流程和动态链接分析。

(第5章1分)

第6章 hello进程管理

6.1 进程的概念与作用

概念:进程是一个执行中程序的实例。是系统进行资源分配和调度的基本单位,是操作系统结构的基础。

作用:进程的概念为我们提供这样一种假象,就好像我们的程序是系统中当前运行的唯一程序一样,我们的程序好像是独占地使用处理器和内存,处理器好像是无间断地一条接一条地执行我们程序中的指令,我们程序中的代码和数据好像是系统内存中唯一的对象。

6.2 简述壳Shell-bash的作用与处理流程

Shell俗称壳,是指“为使用者提供操作界面”的软件(命令解析器)。它接收用户命令,然后调用相应的应用程序。

1.功能:命令解释。Linux系统中的所有可执行文件都可以作为Shell命令来执行。

2.处理流程:

1)当用户提交了一个命令后,Shell首先判断它是否为内置命令,如果是就通过Shell内部的解释器将其解释为系统功能调用并转交给内核执行。

2)若是外部命令或应用程序就试图在硬盘中查找该命令并将其调入内存,再将其解释为系统功能调用并转交给内核执行。

6.3 Hello的fork进程创建过程

在终端中输入./hello 学号 姓名,shell判断它不是内置命令,于是会加载并运行当前目录下的可执行文件hello.此时shell通过fork创建一个新的子进程。新创建的子进程几乎但不完全与父进程相同。子进程得到与父进程用户级虚拟地址空间相同的(但是独立的)一份副本,包括代码和数据段、堆、共享库和用户栈。子进程还获得与父进程任何打开文件描述符相同的副本,这就意味着当父进程调用fork时,子进程可以读写父进程中打开的任何文件。子进程与父进程有不同的pid。fork被调用一次,返回两次。在父进程中fork返回子进程的pid,在子进程中fork返回0.父进程与子进程是并发运行的独立进程。

6.4 Hello的execve过程

execve函数在新创建的子进程的上下文中加载并运行hello程序。execve函数加载并运行可执行目标文件filename,且带参数列表argv和环境变量列表envp。只有发生错误时execve才会返回到调用程序。所以,execve调用一次且从不返回。

加载并运行hello需要以下几个步骤:

1.删除已存在的用户区域。删除当前进程虚拟地址的用户部分中已存在的区域结构。

2.映射私有区域。为新程序的代码、数据、bss和栈区域创建新的区域结构。所有这些新的区域都是私有的、写时复制的。代码和数据区被映射为hello文件中的.text和.data区。bss区域是请求二进制零的,映射到匿名文件,其大小包含在hello中。栈和堆区域也是请求二进制零的,初始长度为零。

3.映射共享区域。如果hello程序与共享对象链接,那么这些对象都是动态链接到这个程序的,然后再映射到用户虚拟地址空间中的共享区域内。

4.设置程序计数器。设置当前进程上下文中的程序计数器,使之指向代码区域的入口点。下一次调度这个进程时,它将从这个入口点开始执行。

6.5 Hello的进程执行

系统中的每个程序都运行在某个进程的上下文中。上下文是由程序正确运行所需的状态组成的。这个状态包括存放在内存中的程序的代码和数据,它的栈、通用目的寄存器的内容、程序计数器、环境变量以及打开文件描述符的集合。

一个进程执行它的控制流的一部分的每一时间段叫做时间片。

处理器通常用某个控制寄存器的一个模式位来提供用户模式和内核模式的功能。设置了模式位时,进程就运行在内核模式中,该进程可以执行指令集中的任何指令,可以访问系统中的任何内存位置。没有设置模式位时,进程就运行在用户模式中,用户模式中的进程不允许执行特权指令。

在进程执行的某些时刻,内核可以决定抢占当前进程,并重新开始一个先前被抢占了的进程的决定叫做调度。

程序在执行sleep函数时,sleep系统调用显式地请求让调用进程休眠,调度器抢占当前进程,并使用一种称为上下文切换的机制来将控制转移到新的进程。sleep的倒计时结束后,控制会回到hello进程中。程序调用getchar()时,内核可以执行上下文切换,将控制转移到其他进程。getchar()的数据传输结束之后,引发一个中断信号,控制回到hello进程中。

6.6 hello的异常与信号处理

异常内容:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-OYh4QY0m-1653057190915)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.044.png “图6-3 异常的类别”)]

图6-1

信号种类:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-XSUVw9Fj-1653057190915)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.045.png “图6-4 信号”)]

图6-2

hello执行过程中会出现哪几类异常,会产生哪些信号,又怎么处理的。

程序运行过程中可以按键盘,如不停乱按,包括回车,Ctrl-Z,Ctrl-C等,Ctrl-z后可以运行ps jobs pstree fg kill 等命令,请分别给出各命令及运行结截屏,说明异常与信号的处理。

6.6.1 乱按与回车

如果乱按过程中没有回车,这个时候只是把输入屏幕的字符串缓存起来,如果输入最后是回车,getchar把回车读入,并把回车前的字符串当作shell输入的命令

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xxCHHXRO-1653057190915)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.046.png)]

6.6.2Ctrl+C

如下图,如果在程序运行过程中输入Ctrl+C,会让内核发送一个SIGINT信号给到前台进程组中的每个进程,结果是终止前台进程,通过ps命令发现这时hello进程已经被回收。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-pyqFd1n8-1653057190916)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.047.png)]

6.6.3 Ctrl+Z

如下图,如果输入Ctrl+Z会发送一个SIGTSTP信号给前台进程组的每个进程,,结果是停止前台作业,即我们的hello程序

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-szUzqotT-1653057190916)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.048.png)]

6.6.4 fg命令

fg 1 的意思是使第一个后台作业变为前台,第一个后台作业是我们的hello,所以输入fg 1 后hello程序又开始运行,并且是继续刚才的进程,输出剩下的7个字符串。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-U1ivMmwu-1653057190916)(Aspose.Words.5aa29055-1a63-4824-b41e-75128e179b82.049.png)]

6.7本章小结

本章阐述了进程的定义和作用,shell的作用和处理流程,执行hello时的fork和execve过程。分析了hello的进程执行和异常与信号处理过程。

(第6章1分)

第7章 hello的存储管理

7.1 hello的存储器地址空间

逻辑地址:在有地址变换功能的计算机中,访内指令给出的地址 (操作数) 叫逻辑地址,也叫相对地址。要经过寻址方式的计算或变换才得到内存储器中的实际有效地址,即物理地址。是hello.o中的相对偏移地址。

线性地址:线性地址(Linear Address)是逻辑地址到物理地址变换之间的中间层。在分段部件中逻辑地址是段中的偏移地址,然后加上基地址就是线性地址。

虚拟地址:程序访问存储器所使用的逻辑地址称为虚拟地址。是hello里的虚拟内存地址。

物理地址:在存储器里以字节为单位存储信息,为正确地存放或取得信息,每一个字节单元给以一个唯一的存储器地址,称为物理地址。是hello里虚拟内存地址对应的物理地址。

结合hello说明逻辑地址、线性地址、虚拟地址、物理地址的概念。

7.2 Intel逻辑地址到线性地址的变换-段式管理

1.基本原理:

在段式存储管理中,将程序的地址空间划分为若干个段(segment),这样每个进程有一个二维的地址空间。在段式存储管理系统中,为每个段分配一个连续的分区,而进程中的各个段可以不连续地存放在内存的不同分区中。程序加载时,操作系统为所有段分配其所需内存,这些段不必连续,物理内存的管理采用动态分区的管理方法。

在为某个段分配物理内存时,可以采用首先适配法、下次适配法、最佳适配法等方法。

在回收某个段所占用的空间时,要注意将收回的空间与其相邻的空间合并。

段式存储管理也需要硬件支持,实现逻辑地址到物理地址的映射。

程序通过分段划分为多个模块,如代码段、数据段、共享段:

–可以分别编写和编译

–可以针对不同类型的段采取不同的保护

–可以按段为单位来进行共享,包括通过动态链接进行代码共享

这样做的优点是:可以分别编写和编译源程序的一个文件,并且可以针对不同类型的段采取不同的保护,也可以按段为单位来进行共享。

总的来说,段式存储管理的优点是:没有内碎片,外碎片可以通过内存紧缩来消除;便于实现内存共享。缺点与页式存储管理的缺点相同,进程必须全部装入内存。

2.段式管理的数据结构:

为了实现段式管理,操作系统需要如下的数据结构来实现进程的地址空间到物理内存空间的映射,并跟踪物理内存的使用情况,以便在装入新的段的时候,合理地分配内存空间。

·进程段表:描述组成进程地址空间的各段,可以是指向系统段表中表项的索引。每段有段基址(baseaddress),即段内地址。

3.段式管理的地址变换

在段式 管理系统中,整个进程的地址空间是二维的,即其逻辑地址由段号和段内地址两部分组成。为了完成进程逻辑地址到物理地址的映射,处理器会查找内存中的段表,由段号得到段的首地址,加上段内地址,得到实际的物理地址。这个过程也是由处理器的硬件直接完成的,操作系统只需在进程切换时,将进程段表的首地址装入处理器的特定寄存器当中。这个寄存器一般被称作段表地址寄存器。

7.3 Hello的线性地址到物理地址的变换-页式管理

1.基本原理

将程序的逻辑地址空间划分为固定大小的页(page),而物理内存划分为同样大小的页框(page frame)。程序加载时,可将任意一页放入内存中任意一个页框,这些页框不必连续,从而实现了离散分配。该方法需要CPU的硬件支持,来实现逻辑地址和物理地址之间的映射。在页式存储管理方式中地址结构由两部构成,前一部分是虚拟页号(VPN),后一部分为虚拟页偏移量(VPO):

页式管理方式的优点是:

1)没有外碎片

2)一个程序不必连续存放。

3)便于改变程序占用空间的大小(主要指随着程序运行,动态生成的数据增多,所要求的地址空间相应增长)。

缺点是:要求程序全部装入内存,没有足够的内存,程序就不能执行。

2.页式管理的数据结构

在页式系统中进程建立时,操作系统为进程中所有的页分配页框。当进程撤销时收回所有分配给它的页框。在程序的运行期间,如果允许进程动态地申请空间,操作系统还要为进程申请的空间分配物理页框。操作系统为了完成这些功能,必须记录系统内存中实际的页框使用情况。操作系统还要在进程切换时,正确地切换两个不同的进程地址空间到物理内存空间的映射。这就要求操作系统要记录每个进程页表的相关信息。为了完成上述的功能,—个页式系统中,一般要采用如下的数据结构。

页表:页表将虚拟内存映射到物理页。每次地址翻译硬件将一个虚拟地址转换为物理地址时,都会读取页表。页表是一个页表条目(PTE)的数组。虚拟地址空间的每个页在页表中一个固定偏移量处都有一个PTE。假设每个PTE是由一个有效位和一个n位地址字段组成的。有效位表明了该虚拟页当前是否被缓存在DRAM中。如果设置了有效位,那么地址字段就表示DRAM中相应的物理页的起始位置,这个物理页中缓存了该虚拟页。如果没有设置有效位,那么一个空地址表示这个虚拟页还未被分配。否则,这个地址就指向该虚拟页在磁盘上的起始位置。

3.页式管理地址变换

MMU利用VPN来选择适当的PTE,将列表条目中PPN和虚拟地址中的VPO串联起来,就得到相应的物理地址。

7.4 TLB与四级页表支持下的VA到PA的变换

虚拟地址被划分成4个VPN和1个VPO。每个VPNi都是一个到第i级页表的索引,其中1<=i<=4.第j级页表中的每个PTE,1<=j<=3,都指向第j+1级的某个页表的基址。第四级页表中的每个PTE包含某个物理页面的PPN,或者一个磁盘块的地址。为了构造物理地址,在能够确定PPN之前,MMU必须访问4个PTE。将得到的PPN和虚拟地址中的VPO串联起来,就得到相应的物理地址。

7.5 三级Cache支持下的物理内存访问

L1 d-cache的结构如图所示:通过6-11位的组索引找到对应的组,将组中每一行的tag与CT比较,若标记位匹配且有效位为1,说明命中,根据0-5位的块偏移取出数据,如果没有匹配成功,则向下一级缓存中查找数据。取回数据后,如果有空闲块则放置在空闲块中,否则根据替换策略选择牺牲块。

7.6 hello进程fork时的内存映射

当fork函数被当前进程调用时,内核为新进程创建各种数据结构,并分配给它一个唯一的pid。为了给这个新进程创建虚拟内存。它创建了当前进程的mm_struct、区域结构和页表的原样副本。它将两个进程中的每个页面都标记位只读,并将两个进程中的每个区域结构都标记为私有的写时复制。

当fork在新进程中返回时,新进程现在的虚拟内存刚好和调用fork时存在的虚拟内存相同。当这两个进程中的任一个后来进行写操作时,写时复制机制就会创建新页面。

7.7 hello进程execve时的内存映射

加载并运行hello需要以下几个步骤:

1.删除已存在的用户区域。删除当前进程虚拟地址的用户部分中已存在的区域结构。

2.映射私有区域。为新程序的代码、数据、bss和栈区域创建新的区域结构。所有这些新的区域都是私有的、写时复制的。代码和数据区被映射为hello文件中的.text和.data区。bss区域是请求二进制零的,映射到匿名文件,其大小包含在hello中。栈和堆区域也是请求二进制零的,初始长度为零。

3.映射共享区域。如果hello程序与共享对象链接,那么这些对象都是动态链接到这个程序的,然后再映射到用户虚拟地址空间中的共享区域内。

4.设置程序计数器。设置当前进程上下文中的程序计数器,使之指向代码区域的入口点。下一次调度这个进程时,它将从这个入口点开始执行。

7.8 缺页故障与缺页中断处理

在虚拟内存的习惯说法中,DRAM缓存不命中称为缺页。例如:CPU引用了VP3中的一个字,VP3并未缓存在DRAM中。地址翻译硬件从内存中读取PTE3,从有效位推断出VP3未被缓存,并且触发一个缺页异常。缺页异常调用内核中的缺页异常处理程序,该程序会选择一个牺牲页,在此例中就是存放在PP3中的VP4。如果VP4已经被修改了,那么内核就会将它复制回磁盘。无论哪种情况,内核都会修改VP4的页表条目,反映出VP4不再缓存在主存中这一事实。缺页之前:

接下来,内核从磁盘复制VP3到内存中的PP3,更新PTE3,随后返回。当异常处理程序返回时,它会重新启动导致缺页的指令,该指令会把导致缺页的虚拟地址重发送到地址翻译硬件。但是现在VP3已经缓存在主存中了,那么也命中也能由地址翻译硬件正常处理了。缺页之后:

7.9动态存储分配管理

动态内存分配器维护着一个进程的虚拟内存区域,称为堆。分配器将堆视为一组不同大小的块的集合来维护。每个块就是一个连续的虚拟内存片,要么是已分配的,要么是空闲的。已分配的块显式地保留为供应用程序使用。空闲块可用来分配。空闲块保持空闲,直到它显式地被应用所分配。一个已分配的块保持已分配状态,直到它被释放,这种释放要么是应用程序显式执行的,要么是内存分配器自身隐式执行的。

1.隐式空闲链表:

空闲块通过头部中的大小字段隐含地连接着。分配器可以通过遍历堆中所有的块,从而间接地遍历整个空闲块的集合。

(1)放置策略:首次适配、下一次适配、最佳适配。

首次适配从头开始搜索空闲链表,选择第一个合适的空闲块。下一次适配从上一次查询结束的地方开始。最佳适配检查每个空闲块,选择适合所需请求大小的最小空闲块。

(2)合并策略:立即合并、推迟合并。

立即合并就是在每次一个块被释放时,就合并所有的相邻块;推迟合并就是等到某个稍晚的时候再合并空闲块。

带边界标记的合并:

在每个块的结尾添加一个脚部,分配器就可以通过检查它的脚部,判断前面一个块的起始位置和状态,从而使得对前面块的合并能够在常数时间之内进行。

2.显式空闲链表

每个空闲块中,都包含一个pred(前驱)和succ(后继)指针。使用双向链表使首次适配的时间减少到空闲块数量的线性时间。

空闲链表中块的排序策略:一种是用后进先出的顺序维护链表,将新释放的块放置在链表的开始处,另一种方法是按照地址顺序来维护链表,链表中每个块的地址都小于它后继的地址。

分离存储:维护多个空闲链表,每个链表中的块有大致相等的大小。将所有可能的块大小分成一些等价类,也叫做大小类。

分离存储的方法:简单分离存储和分离适配。

7.10本章小结

本章讨论了存储器地址空间,段式管理、页式管理,TLB与四级页表支持下的VA到PA的变换,三级Cache支持下的物理内存访问,hello进程fork时和execve时的内存映射,缺页故障与缺页中断处理和动态存储分配管理。

(第7章 2分)

第8章 hello的IO管理

8.1 Linux的IO设备管理方法

所有的I/O设备(例如网络、磁盘和终端)都被模型化为文件,而所有的输入和输出都被当做对相应文件的读和写来执行。这种将设备优雅地映射为文件的方式,允许Linux内核引出一个简单、低级的应用接口,称为Unix I/O,这使得所有的输入和输出都能以一种统一且一致的方式来执行。

8.2 简述Unix IO接口及其函数

I/O接口操作

1.打开文件:一个应用程序通过要求内核打开相应的文件,来宣告它想要访问一个I/O设备。内核返回一个小的非负整数,叫做描述符,它在后续对此文件的所有操作中标识这个文件。内核记录有关这个打开文件的所有信息。应用程序只需记住这个描述符。

2.Linux shell创建的每个进程开始时都有三个打开的文件:标准输入、标准输出和标准错误。

3.改变当前的文件位置:对于每个打开的文件,内核保持着一个文件位置k,初始为0.这个文件位置是从文件开头起始的字节偏移量。应用程序能够通过执行seek操作,显式地设置文件的当前位置为k。

4.读写文件:一个读操作就是从文件复制n>0个字节到内存,从当前文件位置k开始,然后将k增加到k+n。给定一个大小为m字节的文件,当k>=m时执行读操作会触发一个称为end-of-file(EOF)的条件,应用程序能检测到这个条件。在文件结尾处并没有明确的“EOF符号”。

类似地,写操作就是从内存复制n>0个字节到一个文件,从当前文件位置k开始,然后更新k。

5.关闭文件:当应用完成了对文件的访问之后,它就通知内核关闭这个文件。作为响应,内核释放文件打开时创建的数据结构,并将这个描述符恢复到可用的描述符池中。无论一个进程因为何种原因终止时,内核都会关闭所有打开的文件并释放它们的内存资源。

函数:

1.int open(char *filename, int flags, mode_t mode)

进程通过调用open函数来打开一个已存在的文件或者创建一个新文件。open函数将filename转换为一个文件描述符,而且返回描述符数字。flags参数指明了进程打算如何访问这个文件。mode参数指定了新文件的访问权限位。

2.int close(int fd)

进程通过调用close函数关闭一个打开的文件。

3.ssize_t read(int fd, void *buf, size_t n)

应用程序通过调用read函数来执行输入。read函数从描述符为fd的当前文件位置复制最多n个字节到内存位置buf。返回值-1表示一个错误,返回值0表示EOF。否则返回值表示的是实际传送的字节数量。

4.ssize_t write(int fd, const void *buf, size_t n)

应用程序通过调用write函数来执行输出。write函数从内存位置buf复制至多n个字节到描述符fd的当前文件位置。

8.3 printf的实现分析

printf的代码中va_list是一个字符指针,arg表示函数的第二个参数。

vsprintf的作用是格式化。它接受确定输出格式的格式字符串fnt。用格式字符串对个数变化的参数进行格式化,产生格式化输出,并返回要打印的字符串的长度。

write的代码中,先给寄存器传了几个参数,然后通过系统调用sys_call,syscall将字符串中的字节从寄存器中通过总线复制到显卡的显存中,显存中存储的是字符的ASCII码。字符显示驱动子程序:从ASCII到字模库到显示vram(存储每一个点的RGB颜色信息)。显示芯片按照刷新频率逐行读取vram,并通过信号线向液晶显示器传输每一个点(RGB分量)

8.4 getchar的实现分析

getchar函数调用read函数,将整个缓冲区都读到buf里,并将缓冲区的长度赋值给n。返回时返回buf的第一个元素,除非n<0。

异步异常-键盘中断的处理:键盘中断处理子程序。接受按键扫描码转成ascii码,保存到系统的键盘缓冲区。

getchar等调用read系统函数,通过系统调用读取按键ascii码,直到接受到回车键才返回。

8.5本章小结

本章简述了Linux的I/O设备管理机制,Unix I/O接口及函数,并简要分析了printf函数和getchar函数的实现。

(第8章1分)

用计算机系统的语言,逐条总结hello所经历的过程。

你对计算机系统的设计与实现的深切感悟,你的创新理念,如新的设计与实现方法。

结论:

Hello程序在计算机中从出生到死亡整个过程:

1 写程序:写下我们hello程序的代码

\2. 预处理:对带#的指令解析,生成hello.i文件

\3. 编译:把我们的C语言程序编译成汇编语言程序,生成.s文件

\4. 汇编:把汇编语言转换成机器代码,生成重定位信息,生成.o文件。

\5. 链接:与动态库链接,生成可执行文件hello

\6. 创建进程:在shell利用./hello运行hello程序,父进程通过fork函数为hello创建进程

\7. 加载程序:通过加载器,调用execve函数,删除原来的进程内容,加载我们现在进程的代码,数据等到进程自己的虚拟内存空间。

\8. 执行指令:CPU取指令,顺序执行进程的逻辑控制流。这里CPU会给出一个虚拟地址,通过MMU从页表里得到物理地址, 在通过这个物理地址去cache或者内存里得到我们想要的信息

\9. 异常(信号):程序执行过程中,如果从键盘输入Ctrl-C等命令,会给进程发送一个信号,然后通过信号处理函数对信号进行处理。

\10. 结束:程序执行结束后,父进程回收子进程,内核删除为这个进程创建的所有数据结构。

到此,我们对hello程序的分析已经全部结束。其实一直以来,我都想要知道一个程序在计算机内部到底是怎么执行的,我们现在有了各种各样的IDE,我们只需要写好代码,按一下build键,然后我们的程序就编译好输出了,当这中间的所有过程,我们都一点也不清楚,如果以后是在这些过程中发生了错误,那么我们会不知所措,这次大作业算是初步了解整个过程,也算是对一个程序的执行有了大体的认识,当还有许许多多的地方,只能算是一笔带过,实现上的细节还远远不清楚,还需要以后的学习中继续努力。

做大作业的过程相当于对整个学期的知识的复习总结体会升华,对本书的csapp的题目有了更深刻的感受。本书正是对从一个程序员完成一个程序涉及到的方方面面的cs知识的介绍。使我对计算机系统的细节有了更深入的理解感受和兴趣。希望未来能更多深入计算机的原理,不只停留在表面上。

(结论0分,缺失 -1分,根据内容酌情加分)

附件

列出所有的中间产物的文件名,并予以说明起作用。

(附件0分,缺失 -1分)

参考文献

为完成本次大作业你翻阅的书籍与网站等

为完成本次大作业你翻阅的书籍与网站等

[1] Linux GCC 常用命令

https://www.cnblogs.com/ggjucheng/archive/2011/12/14/2287738.html

[2] ELF中与动态链接相关的段

https://blog.youkuaiyun.com/virtual_func/article/details/48792087

[3] linux bash总结

http://www.cnblogs.com/skywang12345/archive/2013/05/30/3106570.html.

[4] x86在逻辑地址,线性地址,理解虚拟地址和物理地址

https://www.cnblogs.com/bhlsheji/p/4868964.html

[5] printf函数实现的深入剖析

https://www.cnblogs.com/pianist/p/3315801.html

[6] 键盘的中断处理

https://blog.youkuaiyun.com/xumingjie1658/article/details/6965176

[7]聊聊Linux动态链接中的PLT和GOT(3)——公共GOT表项

https://blog.youkuaiyun.com/linyt/article/details/51637832

[8] 深入理解计算机系统(第三版) Randal E.Bryant David R.O’Hallaron!

(参考文献0分,缺失 -1分)

- 16 -
,这次大作业算是初步了解整个过程,也算是对一个程序的执行有了大体的认识,当还有许许多多的地方,只能算是一笔带过,实现上的细节还远远不清楚,还需要以后的学习中继续努力。

做大作业的过程相当于对整个学期的知识的复习总结体会升华,对本书的csapp的题目有了更深刻的感受。本书正是对从一个程序员完成一个程序涉及到的方方面面的cs知识的介绍。使我对计算机系统的细节有了更深入的理解感受和兴趣。希望未来能更多深入计算机的原理,不只停留在表面上。

(结论0分,缺失 -1分,根据内容酌情加分)

附件

列出所有的中间产物的文件名,并予以说明起作用。

(附件0分,缺失 -1分)

参考文献

为完成本次大作业你翻阅的书籍与网站等

为完成本次大作业你翻阅的书籍与网站等

[1] Linux GCC 常用命令

https://www.cnblogs.com/ggjucheng/archive/2011/12/14/2287738.html

[2] ELF中与动态链接相关的段

https://blog.youkuaiyun.com/virtual_func/article/details/48792087

[3] linux bash总结

http://www.cnblogs.com/skywang12345/archive/2013/05/30/3106570.html.

[4] x86在逻辑地址,线性地址,理解虚拟地址和物理地址

https://www.cnblogs.com/bhlsheji/p/4868964.html

[5] printf函数实现的深入剖析

https://www.cnblogs.com/pianist/p/3315801.html

[6] 键盘的中断处理

https://blog.youkuaiyun.com/xumingjie1658/article/details/6965176

[7]聊聊Linux动态链接中的PLT和GOT(3)——公共GOT表项

https://blog.youkuaiyun.com/linyt/article/details/51637832

[8] 深入理解计算机系统(第三版) Randal E.Bryant David R.O’Hallaron!

(参考文献0分,缺失 -1分)

- 16 -

评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
