三维模型中法向量作用

目录

1. 定义法向量

2. 法向量的用途

2.1 光照计算

2.2 背面剔除

2.3 碰撞检测

2.4 表面平滑（法线平滑）

2.5 纹理映射

2.6 曲面拟合和网格重建

2.7 CAD 和计算几何

3. 法向量的计算

4. 结论

---

在三维计算机图形学和几何处理中，法向量（Normal Vector）是描述三维表面方向的一个重要概念。它对于许多渲染和几何处理操作至关重要，通常用于表示物体表面的朝向。

1. 定义法向量

法向量是与表面相垂直的一个向量。具体来说，对于一个三维物体的表面上的任意一点，法向量的方向垂直于该点处的切平面。

对于一个平面上的点 P(x,y,z)，其法向量 N 的方向是指向平面外部的垂直方向，而大小通常为 1，表示单位法向量。

在三维几何中，法向量是通过两个相邻的向量的叉积（cross product）计算得出的。例如，对于一个三角形面片，其法向量可以通过三角形的两个边向量的叉积得到。

2. 法向量的用途

法向量在三维图形中有很多用途，下面是几个最常见的应用：

2.1 光照计算

法向量是进行光照处理的必要输入，所有的光照模型都涉及到物体的法向量。只有知道了物体的法向量信息，才能绘制出具有三维立体感的图像。

特别是在常见的 Phong 光照模型 或 Blinn-Phong 光照模型 中。光照模型通常涉及三个主要因素：

• 环境光（Ambient Light）
• 散射光（Diffuse Reflection）
• 镜面光（Specular Reflection）

其中，散射光的计算依赖于表面法向量和光源方向之间的夹角。计算时，法向量用于确定表面在光照下的亮度。

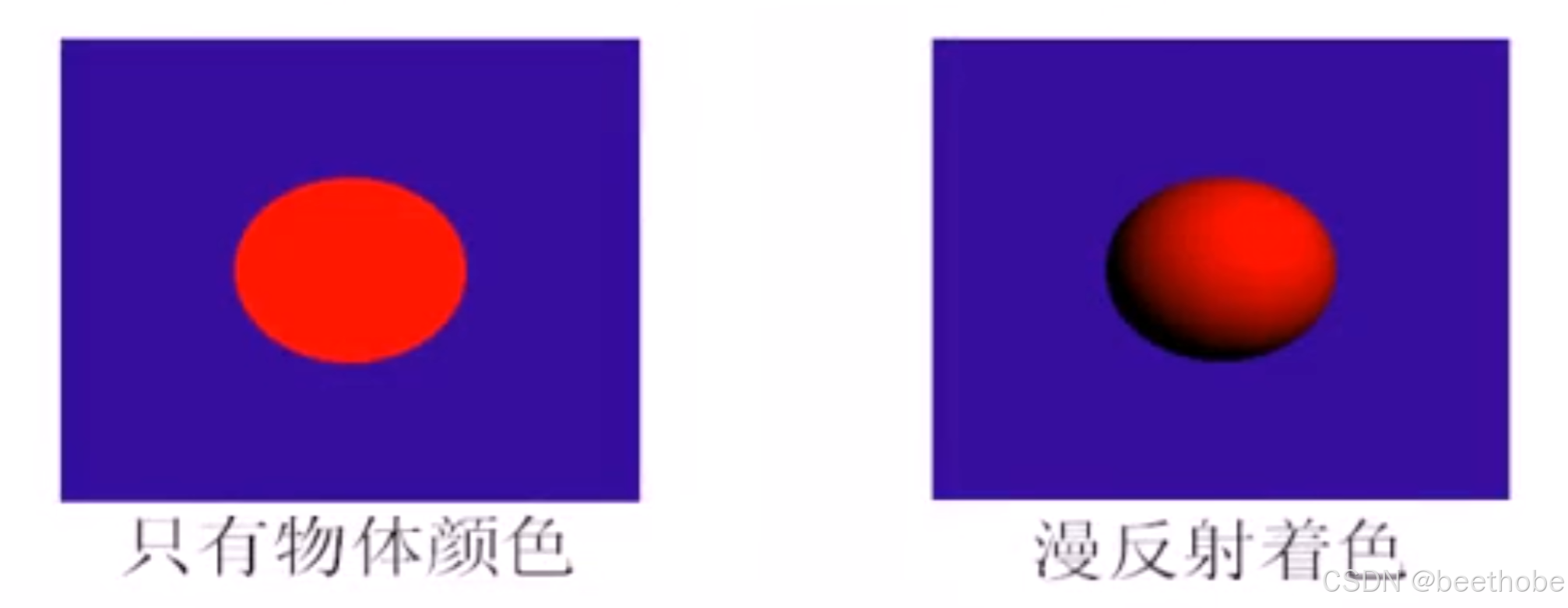

• 漫反射（Diffuse Reflection）：根据 法向量 和 光源向量 的点积计算散射光强度。具体来说，如果光源朝着物体表面，表面会反射更多的光。漫反射公式可以表示为：

其中，kd​ 是材质的漫反射系数，N 是法向量，L 是光源方向向量，点积表示两者之间的夹角。

2.2 背面剔除

在三维渲染中，背面剔除是优化计算的一种技术。通过法向量可以判断一个面的朝向，即它是朝向观察者的前面还是远离观察者的背面。常见的方法是根据视点位置与法向量的点积来判断：

• 如果点积为正，说明面朝向观察者。
• 如果点积为负，说明面背离观察者。

通过这种方法，渲染引擎可以避免不必要的面绘制，减少计算量。

2.3 碰撞检测

法向量对于三维物体的碰撞检测也有重要作用。当两个物体接触时，通过物体表面上的法向量，可以计算它们的接触点、接触角度、反弹方向等信息。在 物理引擎 中，碰撞后的反弹力、摩擦力等都需要使用法向量进行计算。

例如，弹性碰撞的反弹速度方向通常沿着法向量进行反射。

2.4 表面平滑（法线平滑）

在一些模型中，表面可能由多个平面（如三角形网格）组成，而每个平面都有自己的法向量。为了使物体的表面显得更光滑，可以通过对多个三角形面片的法向量进行插值（平滑）来创建平滑的过渡效果。这种技术称为 法线平滑（Normal Smoothing） 或 法线插值，例如 Gouraud Shading 和 Phong Shading。

2.5 纹理映射

法向量在 法线贴图（Normal Mapping） 中扮演着重要角色。法线贴图是一种用来模拟表面细节（如凹凸、裂纹等）的方法，它通过改变表面法向量的方向来影响光照计算，从而模拟更为复杂的表面效果。法线贴图并不会改变几何体的形状，但它能显著增强物体的视觉细节。

2.6 曲面拟合和网格重建

法向量在一些几何处理算法中也会用到，比如 曲面拟合 和 网格重建。在进行曲面拟合时，法向量可以用于推断出曲面在某一点的局部形状，帮助算法更好地重建平滑的表面。

2.7 CAD 和计算几何

在 CAD（计算机辅助设计） 和 计算几何 中，法向量用于判断多个平面之间的角度关系、判定面与面的相对方向、以及进行剖切、生成三维模型等操作。

3. 法向量的计算

在三维模型中，法向量通常通过以下方法计算：

• 平面法向量：对于一个平面上的三点 P1​, P2​, P3，法向量可以通过计算两个边的叉积来获得：

  N=(P2−P1)×(P3−P1)

• 三角形法向量：对于一个三角形面片，法向量同样是由两个边的叉积得到。

• 点法向量插值：在网格模型中，多个面片的法向量可以通过插值（如线性插值或球面插值）来平滑物体表面的法向量。

4. 结论

总的来说，法向量在三维图形学中不仅仅是一个几何属性，它在光照、渲染、物理模拟、碰撞检测、纹理映射等各个方面都有着至关重要的作用。它是理解和操作三维模型的基础，在计算机图形学中具有极高的应用价值。
