和爷爷一起学Arduino：怎样测出I2C组件的总线地址

I2C，Inter-Integrated Circuit，缩写也写作IIC。在Arduino里也叫TWI（Two-Wire Interface）。是菲利普（现在叫NXP）公司开发的一种通信协议。最初用在电视机中，以减少芯片之间的连线。Atmel搞了个TWI，Two-Wire Interface，两线接口。其实与I2C是一样的。ATmega328内置了TWI，Arduino UNO的模拟输入脚A4与A5兼作TWI的SDA与SCL引脚。Arduino的Wire库支持I2C通信。选菜单项“项目”|“加载库”|“Wire”，就装入了Wire库。

它是现在应用最广泛的嵌入式总线。使用I2C的组件有：8X8点阵HT16K33、16路PWM舵机驱动板、TM1637 六位数码管显示按键扫描模块、GP2Y0E03红外测距传感器模块、Sparkfun的加速度计与陀螺仪、DS1307 RTC时钟模块、LCD1602A（带I2C扩展小板）、HT16K33（8X8单色点阵LED）、SHT35温湿度传感器、GY-49 MAX44009光照度传感器、VL53L1X VL53L0X激光测距传感器等等。你进淘宝用关键字“I2C”或“IIC”搜索，就可以知道，带I2C总线的组件有多少了。现在，凡是需要高速传输的存储芯片之类，只能用SPI，其它多用I2C了。

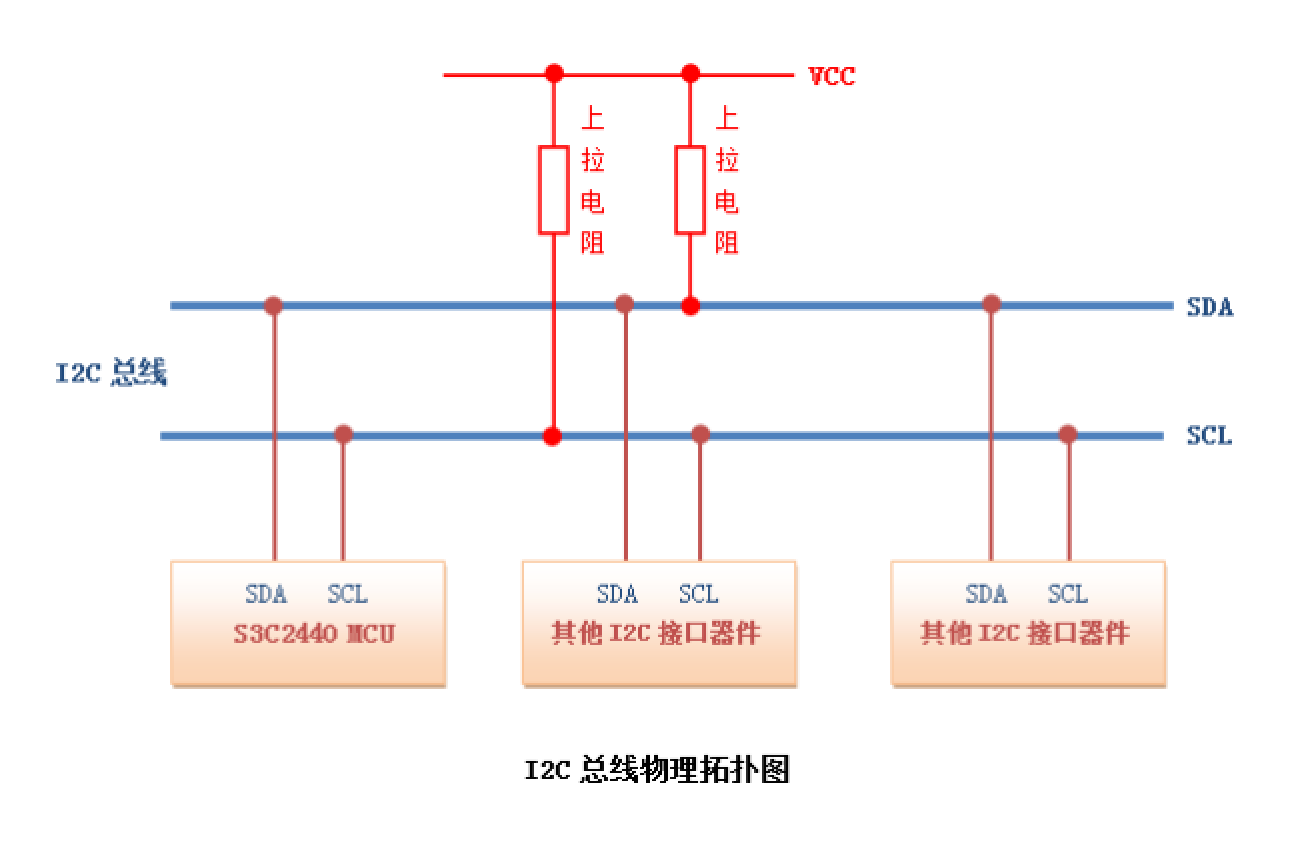

I2C是一种总线，因此，挂在同一条I2C总线上的各个组件都必须有独一无二的地址，以确保无不冲突。地址范围是0~127（0~7FH）。主机的地址是0，最多允许带127个从机。即使你的Arduino只连接一个I2C组件，也需要知道这个组件的I2C地址，因为对I2C组件编程时需要知道它的总线地址。
