RIP基础实验

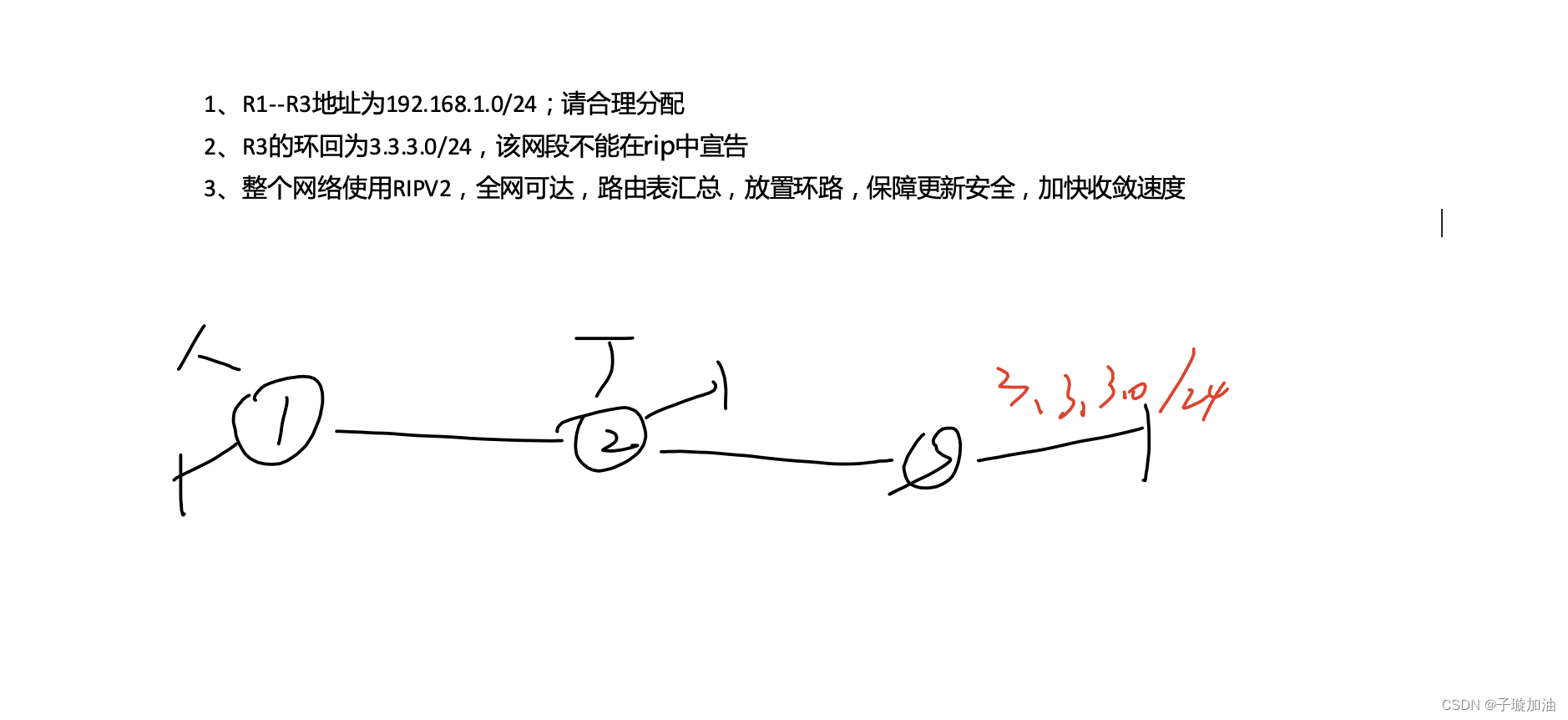

题目：

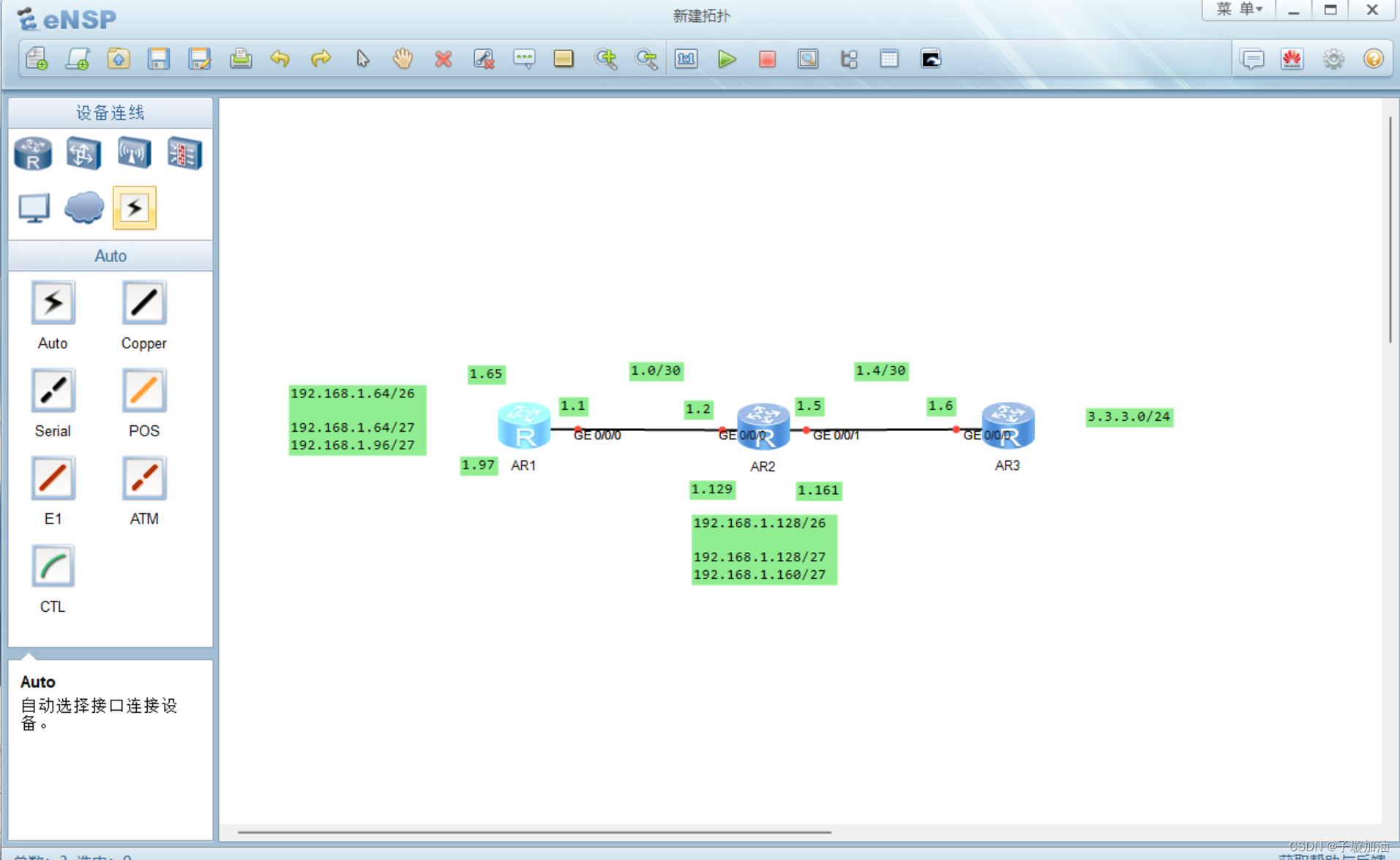

第一步先搭建网络基础，对192.168.1.0/24进行子网划分对个路由器的接口配置IP

骨干
192.168.1.0/26
192.168.1.0/30        192.168.1.4/30

环回地址
192.168.1.64/26        192.168.1.64/27---192.168.1.96/27        R1
192.168.1.128/26      192.168.1.128/27----192.168.1.160/27        R2
                                  3.3.3.0/24                R3

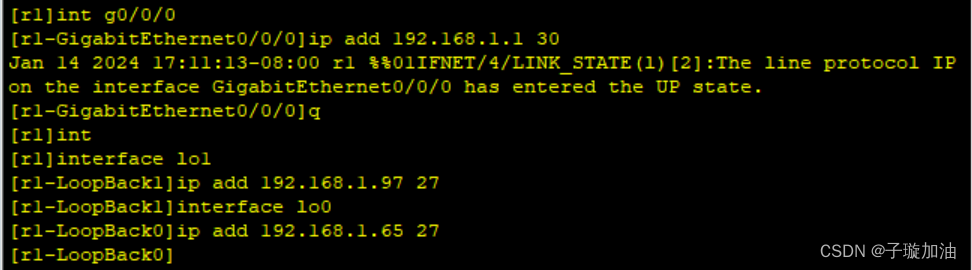

R1：
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.1.1 30
环回地址
[r1-LoopBack1]interface lo0
[r1-LoopBack0]ip add 192.168.1.65 27
[r1]interface lo1
[r1-LoopBack1]ip add 192.168.1.97 27

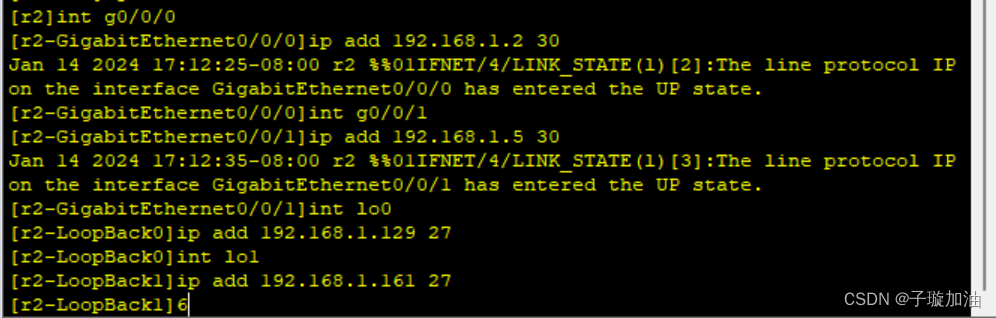

R2：
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 192.168.1.2 30
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 192.168.1.5 30
环回地址
[r2-GigabitEthernet0/0/1]int lo0
[r2-LoopBack0]ip add 192.168.1.129 27
[r2-LoopBack0]int lo1
[r2-LoopBack1]ip add 192.168.1.161 27

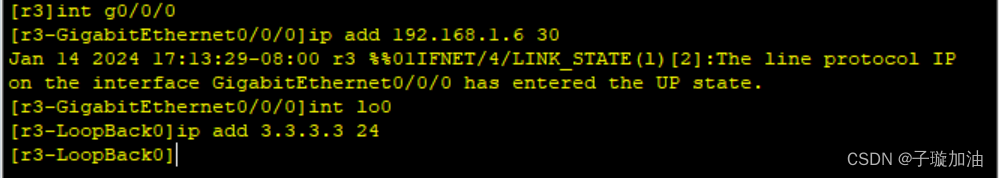

R3：
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 192.168.1.6 30
环回地址
[r3-GigabitEthernet0/0/0]int lo0
[r3-LoopBack0]ip add 3.3.3.3 24


路由器默认使用v1，此题目需要全网使用version 2，所以为R1，R2，R3使用以下代码转换成V2
[r1]rip 1
[r1-rip-1]ver 2
下来进行宣告，因为每个网段都是通过192.168.1.0/24划分，所以每个路由器都宣告192.168.1.0
输入:network 192.168.1.0
R1:
[r1-rip-1]network 192.168.1.0
R2和R3 与R1一致
但要做到全网可达，还需要通过R3向R1 R2发送缺省路由
[r3-rip-1]default-route originate

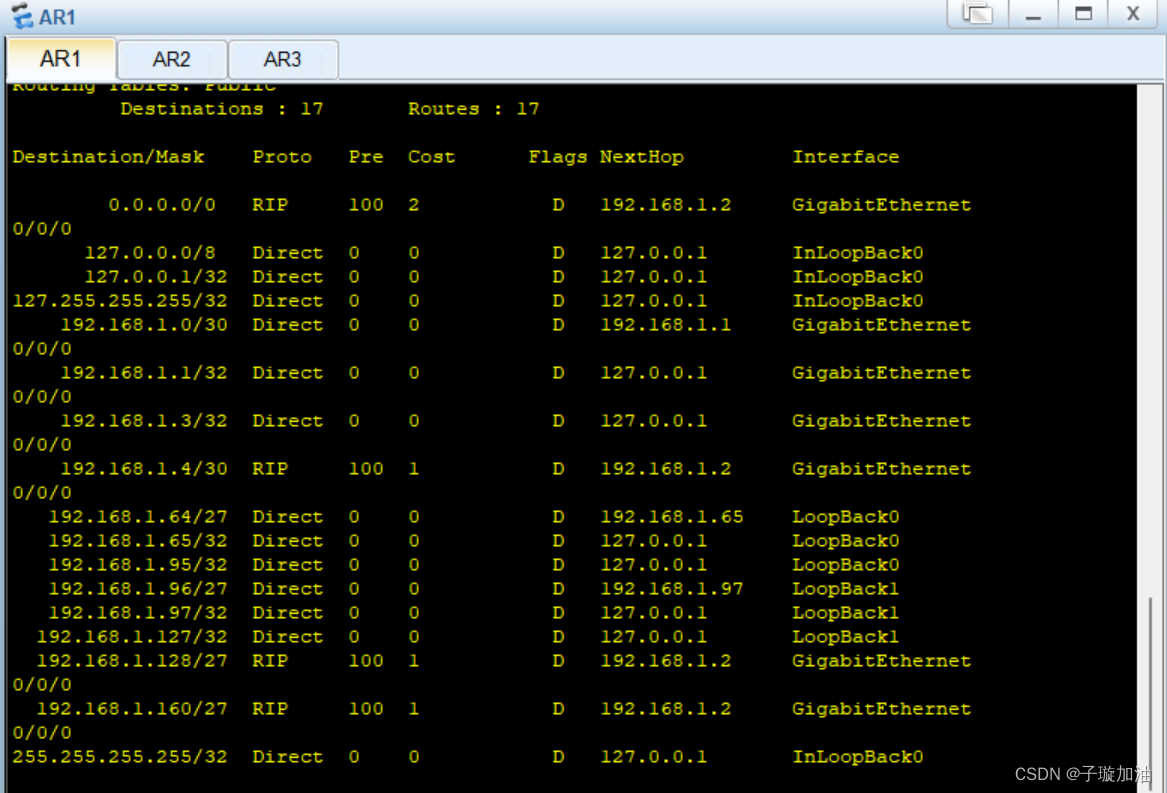

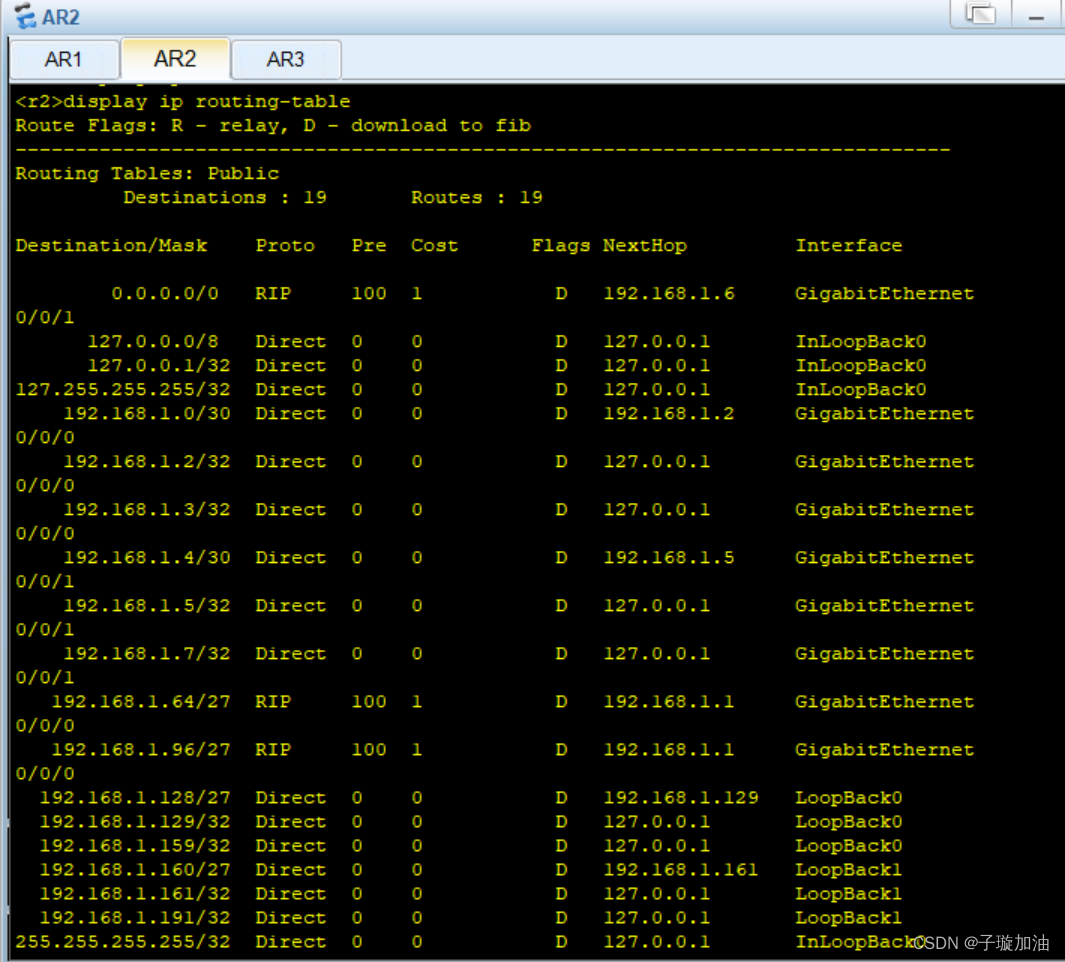

此时查看R1，R2的路由表





此时R1和R2的路由表中出现了一条0.0.0.0/0的缺省路由

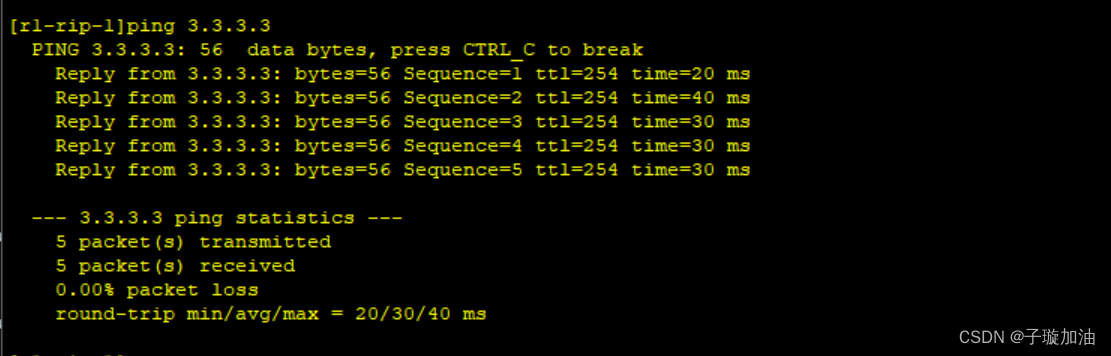

现在已经全网可达，所有我们用R1去ping R3的环回地址3.3.3.3/24

1、现在我们要保障更新的安全性在直连邻居的接口上进行加密
R1：
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456

R2：
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 456789

R3：
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 456789

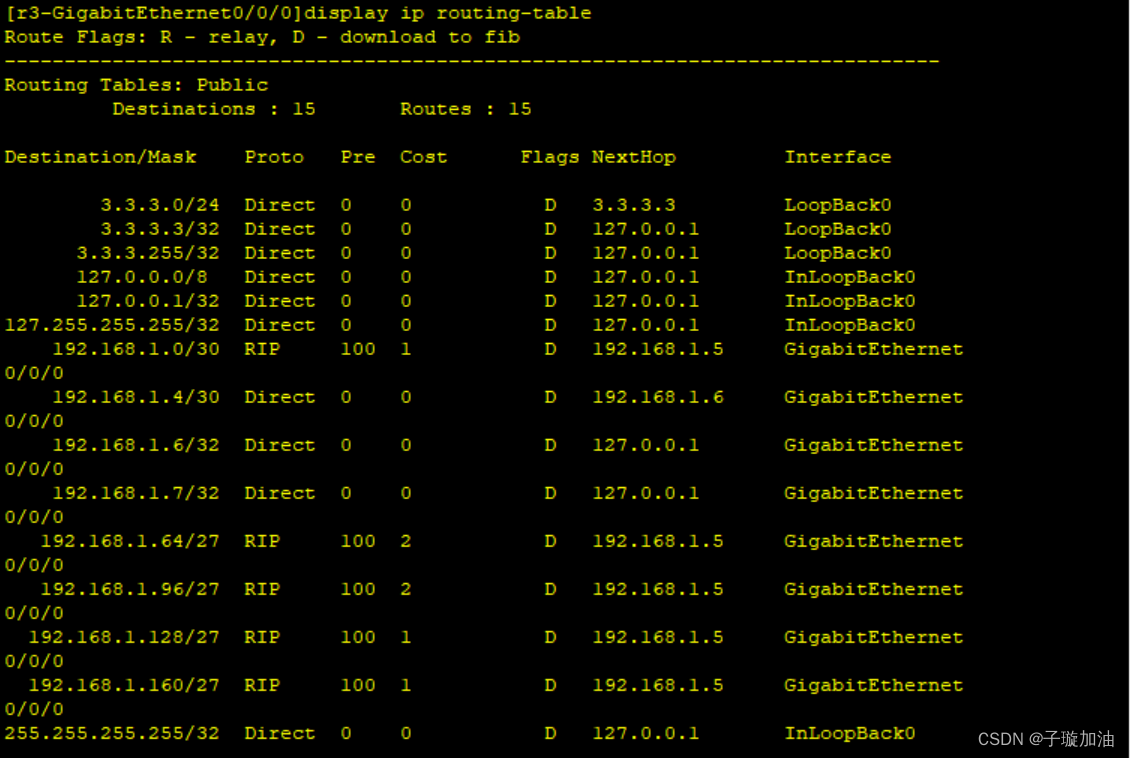

为减少路由条目数量，对路由进行汇总，先查看R3的路由表



然后我们要对R1，R2的环回进行汇总，减少路由器的条数
R1：
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]rip summary-address 192.168.1.64 255.255.255.192（此处子网掩码应该写为十进制）
R2：
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]rip summary-address 192.168.1.128 255.255.255.192（此处子网掩码应该写为十进制）
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]rip summary-address 192.168.1.128 255.255.255.192（此处子网掩码应该写为十进制）

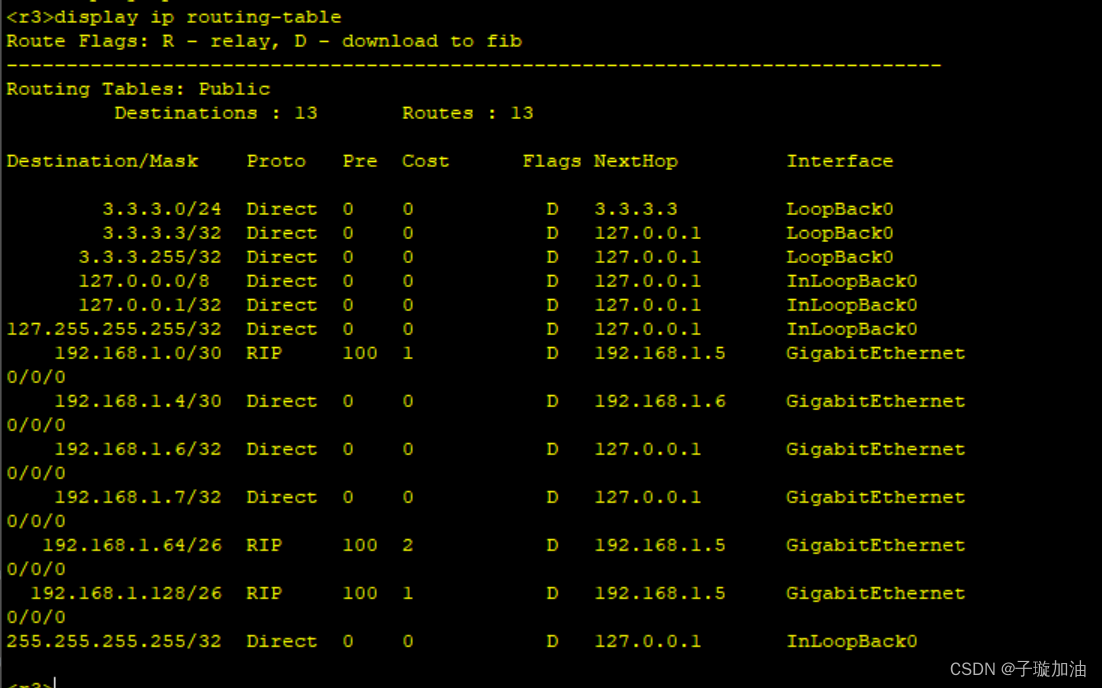

查看R3的路由表

为了减少环路出现
我们给R1，R2各配置一个空接口
R1：
[r1]ip route-static 192.168.1.64 26 NULL 0

R2：
[r2]ip route-static 192.168.1.128 26 NULL 0

此时我们的实验就完成了
