Opencv学习笔记 图像分割一（极限腐蚀、条件膨胀）

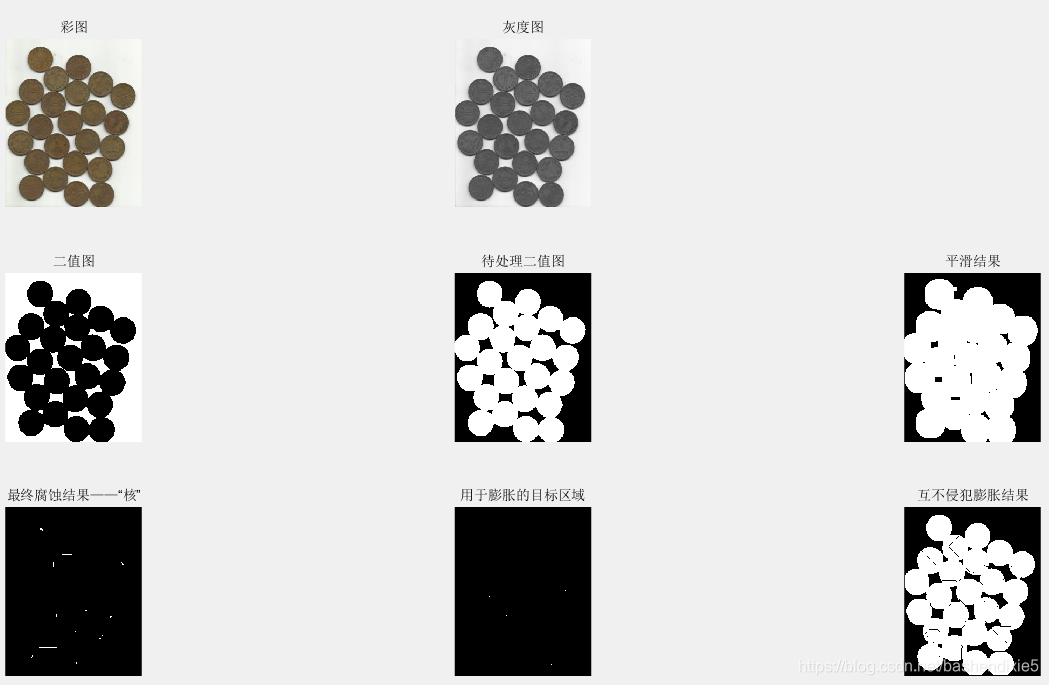

        参考代码1：分割的效果不是太理想

clear all;
close all;
clc;
[fname,pname]=uigetfile('*.*','open');
fullname=strcat(pname,fname);
img_in=imread(fullname);
figure
subplot(3,3,1);imshow(img_in);title('彩图');
img_gray=rgb2gray(img_in);subplot(3,3,2);imshow(img_gray);title('灰度图');
img1=img_gray(85:205,177:380);subplot(3,3,3);imshow(img1);title('局部灰度图');
%img1=img_gray(105:185,170:380);img1(:,1:7)=255;subplot(3,3,3);imshow(img1);title('局部灰度图');

%img1=img_gray(50:400,180:380);subplot(3,3,3);imshow(img1);title('局部灰度图');

img1=im2bw(img1,graythresh(img1));subplot(3,3,4);imshow(img1);title('二值图');
img_before=~img1;
subplot(3,3,5);imshow(img_before);title('待处理二值图');
%为了保证做极限腐蚀时不受边界突变凹坑的影响，先对整幅图像做一个边缘的光滑处理。
%这里使用膨胀。这样做的话极限腐蚀后最终腐蚀的区域数只有三个，消去了由于边界不光
%滑造成的影响。
img=imdilate(img_before,ones(8,8));%使用膨胀法进行边界平滑。
subplot(3,3,6);imshow(img);title('平滑结果');
%
[m,n]=size(img);
imgn=zeros(m,n);
preimg=imgn;
%
se=strel('square',3);%stricture element.
%开始
while sum(sum(preimg-img))~=0
    preimg=img;
    img=img>0;
    [img label]=bwlabel(img);      %标记不同区域，label是区域个数

    imgn=imerode(img,se);
    %腐蚀之后是否有哪个被标记的区域消失了
    Hist=zeros(1,label);
    for i=1:m
        for j=1:n
            if imgn(i,j)~=0
                Hist(imgn(i,j))=imgn(i,j);
            end
        end
    end
    %统计消失区域的标号
    H=[];
    for i=1:label
        if Hist(i)==0
            H=[H i];
        end
    end
    %如果这个区域消失了，那么再把这个区域恢复过来
    if ~isempty(H)
        l=length(H);
        for i=1:m
            for j=1:n
                for k=1:l
                    if img(i,j)==H(k)
                        imgn(i,j)=img(i,j);
                    end
                end
            end
        end
    end
    img=imgn;
end
a=label  %输出区域数量
%^^^^^^^^^^^^^^^^^^^
subplot(3,3,7);imshow(img);title('最终腐蚀结果——“核”')
%…………………………………………………………
%此处先实验基于条件一的极限膨胀：不要超过原边界。
mask=img_before;
img1=img;
[m,n]=size(img1);
imgn1=zeros(m,n);
preimg=imgn1;
while sum(sum(preimg-img1))~=0
    preimg=img1;
    for i=2:m-1
        for j=2:n-1
            if mask(i,j)==1
                imgn1(i,j)=max(max(img1(i-1:i+1,j-1:j+1)));
            end
        end
    end
    img1=imgn1;
end
% figure;
% imshow(img1);
% title('不超过边界膨胀')
%…………………………………………………………
%此处实验第二个规则：膨胀互不侵犯。
img2=img;%拷贝“核”,这些核是被标记过得。
% img22=img22>0;
% img222=imdilate(img22,ones(3,3));
% img222=imdilate(img22,ones(3,3));
% img222=imdilate(img22,ones(3,3));
%
% [img2,num]=bwlabel(img222);
% a=num

%  img2=zeros(m,n);%将核的形状改成正方形
%  for i=1:label
%
%     [r,c]=find(img==i);
%     rbar=mean(r);
%     cbar=mean(c);
%     img2(round(rbar),round(cbar))=i;
%  end

[m,n]=size(img2);

subplot(3,3,8);imshow(img2);title('用于膨胀的目标区域');



imgn2=zeros(m,n);
preimg2=imgn2;
%对mask进行一下开运算，去除内部空洞的影响。
mask1=imclose(mask,ones(3,3));


while sum(sum(preimg2-img2))~=0  %判断是否膨胀完全
    preimg2=img2;
    for i=2:m-1
        for j=2:n-1
            if img2(i,j)==0 && mask1(i,j)==1
%             if img2(i,j)==0
              flag=0;

                tmp=img2(i-1:i+1,j-1:j+1);%3*3区域
                ma=max(tmp(:));%tmp(:)把tmp的各列串成一列。
                mi=min(tmp(:));
                for k=1:9
                    if tmp(k)~=ma && tmp(k)~=mi;
                        flag=1;
                       break;

                    end
                end

                if flag==0
                    imgn2(i,j)=ma;
                end

            end
        end
    end

    img2=imgn2;
end

% for i=2:m-1
%     for j=2:n-1
%         if img2(i,j)==0
%             imgn2(i,j)=max(max(img(i-1:i+1,j-1:j+1)));
%         end
%     end
% end

subplot(3,3,9);
imshow(imgn2);title('互不侵犯膨胀结果')

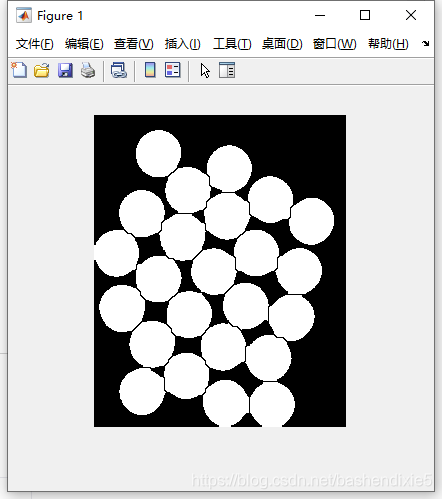

        参考代码2：

I=imread('C:\Users\xiaomao\Desktop\water_coins.jpg');
II=rgb2gray(I);
th=graythresh(II);
I=1-im2bw(II, th);
R=separate1(I, 40);
figure; imshow(R);

function R=separate1(I,h)
    I=1-I;
    D=bwdist(I);
    %figure; imshow(max(D(:))-D, []);
    D=uint8(floor(D*255/max(D(:)) + 0.5));
    %figure; imshow(D);
    im = imreconstruct(D-h, D);
    %figure; imshow(im, []);
    dome=D-im;
    dome=im2bw(dome, graythresh(dome));
    dome=bwareaopen(dome,floor(h/2));
    gradmag2=imimposemin(255-D,dome);
    gradmag2(find(I==1))=0;
    DL=watershed(gradmag2);
    I(DL==0)=1;
    R=bwareaopen(1-I, 10);
end
