软件延时的基本方法是调用延时子程序。
延时子程序所耗费的时间，很多人都是粗略的计算，这对于延时时间要求不高的情况下，还是适用的。
但是有时候，延时的时间要求比较精确，这就需要进行仔细的计算。
计算耗费时间，不仅要计算子程序本身的，还要包括上主程序的调用指令。
延时时间的单位，我们常用的是：us、ms、s；
而单片机所用的时间单位，则是：机器周期 T。
T 的时间，取决于单片机系统的晶振频率。

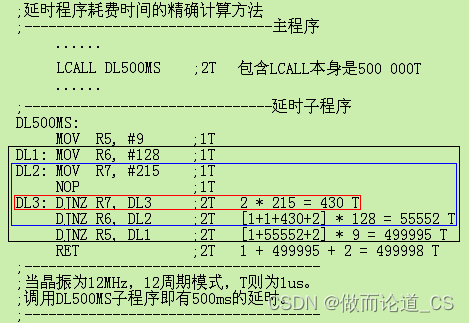

下图给出了一个计算耗费时间的例子。
上述程序，共有三重循环。
在红线框内，共循环了 215 遍，每一遍只有一条 2T 的指令，所以耗用时间为 430T。
在兰线框内，共循环了 128 遍，每一遍的时间为：1 + 1 + 430 + 2，共用了 55552T。
黑线框内，耗用时间的算法，和上面的计算方法相同，共用了 499995T。
最后加上循环外边的指令，以及调用指令的时间，共用 500 000T。
在晶振频率为 12MHz 时，延时时间为 500 000us，即 500ms。
如果采用 6MHz 的晶振频率，延时时间则为 250ms。
