GIS开发之二维地下管线综合管理系统（Arcgis）第二节 技术架构

架构

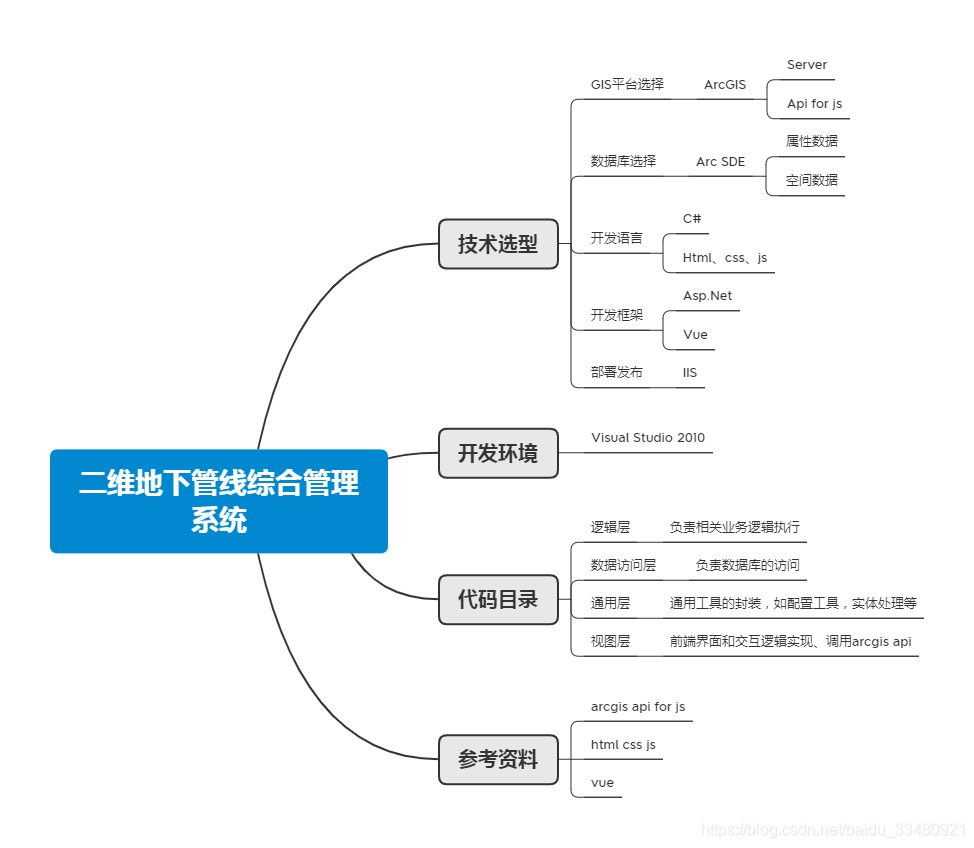

系统总体架构图如下图所示：

技术选型

GIS平台选择

GIS基础平台选用ArcGIS 10.2系列软件，主要用到以下组件：

• GIS服务器：ArcGIS Server，用于地下管线图层数据的发布和管理，提供统一的WMS、WMTS等OGC服务，同时提供ArcGIS独有的查询和统计服务。
• 前端组件：ArcGIS Api for JS，用于实现管线系统前端地图页面的渲染，包括加载基础底图、加载管线图层和其他相关业务图层等信息；为系统GIS相关功能提供标准统一的调用接口，包括要素识别、点击查询、空间范围查询、属性查询等，为开发人员提供良好的封装条件和易用的代码编写规范。
• 数据加工：Desktop软件ArcMap，用于对发布前的管线数据进行数据加工和处理，包括图层的设置、样式的编辑、缩放范围的设定等地图渲染条件和地图交互操作。

数据库选择

基于ArcGIS空间数据引擎SDE，数据库选择SQL Server 2012，主要用途如下：

• 存储系统相关的数据，包括用户、角色、系统配置、系统运行管理等系统通用数据
• 存储业务相关的数据，包括二维地下管线业务数据，空间字段和属性字段信息，除传统的数据库增删改查用途，还用于GIS服务器连接和图层的发布操作，以保证数据的更改可实时反映到发布的数据中。

开发语言选择

系统开发语言主要涉及C#、html、css、js，具体如下：

• C#：实现用户登录、配置文件读取、系统变量读取、角色权限管理等基础逻辑
• html、css、js：实现前端页面布局、样式渲染、交互逻辑的实现，同时进行后台接口调用

开发框架

系统基于C#语言和前端语言实现功能搭建，为了提高开发效率，使用vs2010集成开发工具进行开发，采用经典的Asp.net框架进行前后端逻辑的搭建，采用浏览器devtools进行系统调试。并且在开发过程中尝试引入了vue框架，用于提高页面布局和数据渲染的效率。

发布部署

因为系统是网页端程序，故需要在服务器上进行部署发布，为了充分利用开发工具提供的功能，最终选择使用windows提供的IIS组件作为系统的发布工具。

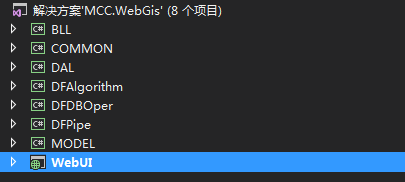

代码目录

按照系统开发的逻辑架构，划分系统层级，主要包括业务逻辑层、数据访问层、通用层、显示层四个部分，每部分具体说明如下：

1. 逻辑层 BLL


• 实现缓存处理
• 实现地下管线设施类映射
• 实现地下管线逻辑结构映射
• 实现菜单管理

2. 数据访问层DAL


• 实现缓存数据处理
• 实现管线设施类数据访问
• 实现管线逻辑结构数据访问
• 实现菜单数据访问

3. 通用层COMMON


• 缓存工具
• html处理工具
• 日志工具
• xml解析工具

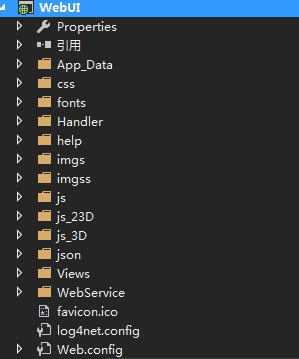

5. 界面显示层WebUI


• 样式
• js封装逻辑
• 页面
• 接口逻辑
• 静态资源，图片、字体等
• web配置

开发参考资料

1. vue开发官网
2. arcgis api官方教程
3. html教程
4. css教程
5. js教程
6. asp.net教程
